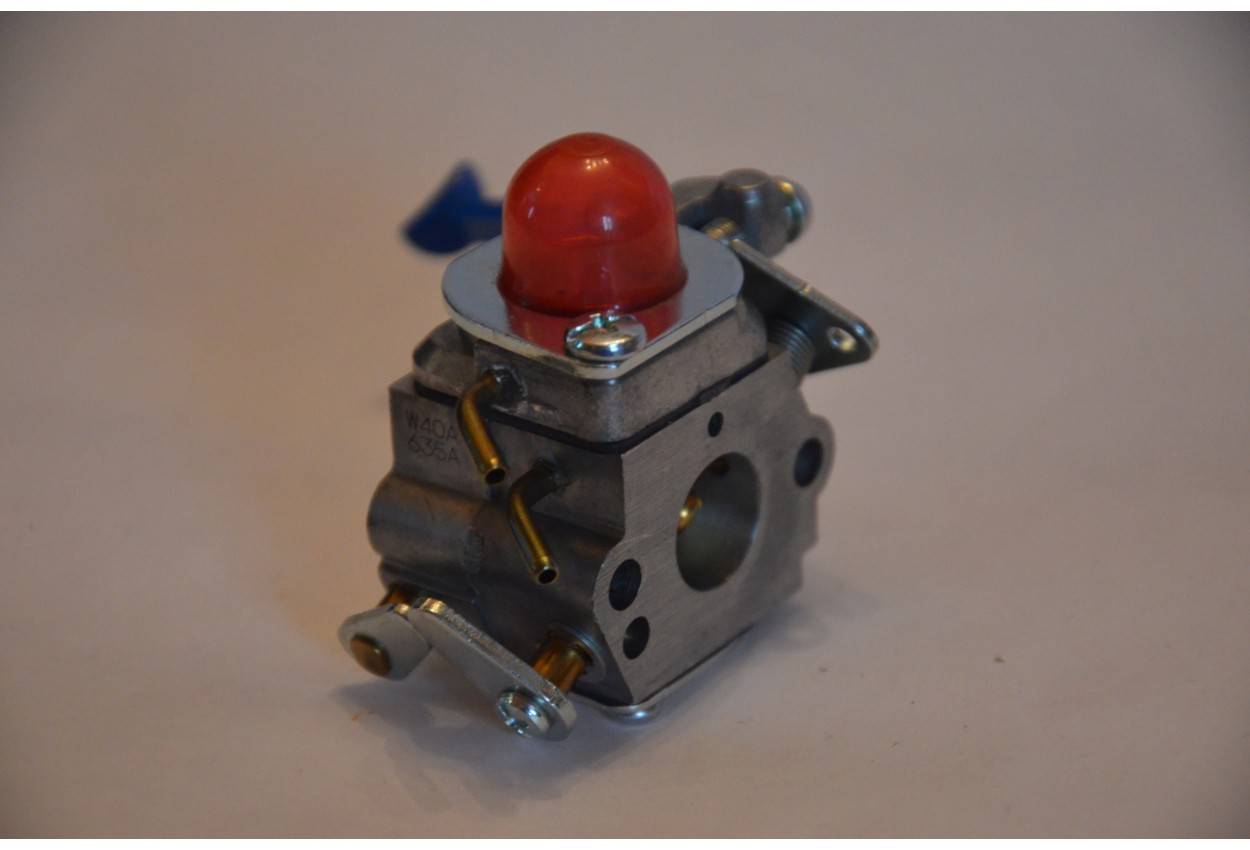

Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
Технические характеристики Husqvarna 236
Основной характеристикой бензопилы Husqvarna 236 является показатель мощности, у Хускварны 236, мощность равна 1,9 лошадиным силам, что в переводе на киловатты примерно равно 1,4. Вес пилы 4,7 килограмма, что делает возможным её использования женщинами.
Максимальную мощность бензопила Хускварна 236 развивает при 9000 об/минуту. Объем цилиндра чуть более 38 см3, емкость бака для топлива 0,3 литра, а масляного 0,2.
На инструменте установлен масляный насос для подачи смазки к пильной цепи, который автоматически регулирует подачу, пропорционально увеличению оборотов коленчатого вала. Такая система позволяет не только эффективно смазывать трущиеся элементы пильной гарнитуры, но и экономить масло в режиме холостого хода.
На бензопилу Хускварна в стандартной комплектации устанавливается пильная цепь с шагом 3/8, шириной паза 1,3 мм и длиной в 52 звена. При необходимости можно заменить шину и ведущую звездочку, что позволит установить цепь с нужными количеством звеньев и шагом цепи.
Основные неисправности и способы их устранения
Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.
Бензопила Хускварна не заводится
Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.
В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.
Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.
Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.
В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.
Если пила заводится, но плохо
Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.
Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.
Цепь бензопилы крутится на холостом ходу
Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.
Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.
Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ
Почему бензопила Хускварна глохнет при нажатии на газ
Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.
Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.
Почему не смазывается цепь на бензопиле Хускварна
Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.
Причин может быть несколько:
- Неисправность масляного насоса;
- Засор фильтрующего элемента, установленного в баке;
- Неисправность сапуна масляного бака;
- Разрыв масляного шланга;
- Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
- Засор масляного канала в корпусе пилы;
- Засор канала подачи масла в шине;
- Неисправность шестерни привода масляного насоса.
Регулировку карбюратора Хускварна делаем, если:
- закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
- изменилось качество составляющих топлива (октановое число бензина и марка масла);
- сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
- начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
- регулировочные винты сами провернулись от вибрации;
- изменилась нагрузка на двигатель.
А также, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.
Ремонтируем топливный бак Husqvarna 128R
Я решил написать пару строк о косе Husqvarna 128R. Я купил этот инструмент 2 года назад. Ну, я думаю, что инструмент выдающийся, я буду косить и косить. Там нет большой нагрузки 18 акров плюс вокруг сайта.
Он работал с ней в режиме: он потреблял бак и давал ему остыть в течение 20 минут. За лето в 3,4 раза больше полного пробега участка и окрестностей. Масло Husqvarna было налито. Не смог догнать как растение с половинным ударом. В этом году она перестала тянуть и начала плохо. Я даже перестал его использовать, тем более, что предполагал, что ничего не происходит вечно, и, возможно, это уже беспокоило меня. Я могу попытаться сделать это сам, подумал я и пошел за инструментом. Я начну с чистки карбюратора, предложил я, и долгое время не думал лезть в недра оплетки.
Первым делом я убрал свечу как нормальную, почистил, лучше заменил, но это не так. Результат просто останавливается. Я убираю свечу и проверяю искру. Искры нет. Он начал исследовать и экспериментировать. Оказалось, что наконечник высоковольтного провода просто отвалился. Ну, я думаю, я не хочу искать новый провод, время и деньги должны быть подстрижены. Припаяв к кончику высоковольтного проволочного сердечника, я собираю, ожидая победы. но есть еще. Возможно, искра вспыхнула в поврежденном проводе и не оказала существенного влияния на работу. Я снова разбираю, чтобы снять и почистить щетку карбюратора, и она просто зависает. Вибрация просто отворачивается. Оказывается, что во время набора оборотов воздух, входящий в гнездо, обеднил и без того плохую смесь бензина и задохнулся, и он был слегка потрескавшимся на холостом ходу. Здесь вы собрали американское качество в Китае. Эти болты находятся под звездой.
Для разборки требуется отвертка для сменных наконечников, звездочка и шестигранник. Понимает геморрой. Но, видимо, это залог надежности
Осторожно и медленно все получится
Камера воздушного фильтра. Фильтр промыли керосином. Стало как новое. Затем его следует «смочить» в любом масле. Я не буду описывать сборку ленты. Главное не потерять болты и не перепутать их. Разные болты с маленькой и большой резьбой. Большой пластик. Маленький по металлу. Весь ремонт занял около 2 часов. Удачи!
Husqvarna 125R настройка карбюратора без тахометра (временное решение)
Как отрегулировать карбюратор,если нужно работать,а сервис с тахометром далеко.
Переходим к основной рабочей части инструмента.
Рабочая часть прикрыта защитным кожухом.
Несмотря на то, что в комплекте с триммером, не считая триммерной головки, идёт металлический диск для травы, я предпочитаю косить непосредственно при помощи триммерной головки, леской.
Для выдвижения лески на подходящую длину, необходимо нажать на голубую кнопку, и вытянуть леску.
Замена лески не составляет труда. Для этого необходимо нажать на 2 защёлки по краям диска и малость утопить их.
снять корпус головки.
и поменять леску. Вспять корпус надевается просто до щелчка.
Если Вы случаем растянули леску на гигантскую длину, ничего страшного: на корпусе защитного кожуха есть нож, который при первых оборотах мотора срежет лишнюю леску.
Продолжаем. Для подвешивания триммера на амуницию, на штанге, в комфортабельном месте, крепится петля. Подгонку её положения можно провести по месту, после надевания амуниции.
Husqvarna 125R настройка карбюратора без тахометра (временное решение). Читайте:
Сама амуниция. на оба плеча.
Одевается как рюкзак, защёлкивается впереди, ремни подгоняются индивидуально.
Пластмассовый щит прикрывает, пардон, гениталии, такая техника безопасности.
Для транспортировки триммера с установленным диском, во избежание травмирования, его можно прикрыть пластмассовым кожухом.
На данный момент непосредственно об опыте использования. Как уже говорил, мне удобней работать с леской, другими словами с триммерной головкой. Событий несколько. Не считая упомянутой уже неровности участка, кошение леской позволяет выкашивать травку вплотную к забору и другим препятствиям, леска будет только бить по ним. На при помощи насадки регулировка карбюратора Husqvarna 128r очистка. Поэтому опасно выкашивать травку впритирку к культурным деревьям и кустарникам, непременно следует оставлять невыкошенную полосу. Также следует держать в голове, что кошение вплотную к заборам и т. д. вызывает завышенный расход лески.
Следует учитывать, что леска не срезает, а срубает траву, поэтому при заготовке сена для Бурёнок триммеру придётся предпочесть обыденную косу-литовку.
Во время кошения, леска нередко выбрасывает части скошенной травы, частицы земли и мелкие камни, причём, довольно высоко, поэтому лучше пользоваться защитой глаз. Я же пока надеюсь на извечный русский «Авось».
Нужно сказать, что срезает триммер траву ровно, главное. не брать очень широкий захват. В данном случае леска начинает не срезать траву, а закручивать её вокруг головки.
Заправляю триммер смесью 92-го бензина со особенным маслом (для оборотистой мототехники). Одной полной заправки хватает на непрерывную работу около 1 часа.
Также, довольно часто приходится очищать нижнюю часть защитного кожуха от набившейся массы, состоящей из малеханьких частей скошенной травы. Кстати, при работе с триммером куртка и брюки впереди также закидываются малеханькими частицами травы. Не сплошняком, естественно, но довольно прилично.
Несмотря на массу в 5 кг, при правильной подгонке амуниции, вес триммера практически не ощущается. Спина за 2-3 часа работы нисколько не устаёт, потому что работаешь в комфортной позе.
Шум двигателя не сказать, чтоб очень громкий, ну и далеко не шёпот, в принципе. приемлемо и без наушников.
В целом, 2-ой сезон пользуюсь триммером, и не нарадуюсь. Когда нужна регулировка карбюратора бензопилы? Husqvarna 137. Бензопила huter bs45. Никаких «косяков» в работе не было. Заводится на «ура», работает без заморочек, ну а остальное зависит от косаря.
Регулировка карбюратора Хускварна
Перед регулировкой Хускварна сделайте техническое обслуживание триммера (промойте бензокосу и движок, поменяйте свечу зажигания, убрите маленькие недостатки).
Непременно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, потом отожмите и высушите (либо поменяйте, если он старенькый либо повреждён).
Примечание: если регулировать карбюратор Хускварна с запятанным воздушным фильтром, то после чистки воздушного фильтра топливная смесь станет намного беднее (что может привести к нехороший работе либо даже поломке мотора).
Установите триммерную головку с кордом очень допустимого поперечника и стандартной длины (до отрезающего ножика в дополнительной защите), чтоб сделать нагрузку на движок во время регулировки винта больших оборотов карбюратора Хускварна.
Заведите бензокосу согласно Управлению Хускварна и прогрейте 10 минут (если при всем этом на холостых оборотах триммерная головка крутится, то винт холостого хода, т.е. нижний, нужно поворачивать против часовой стрелки, пока вращение триммерной головки не закончится).
Осторожно поверните обе иглы (правую и левую) в среднее положение меж стопроцентно выкрученным и стопроцентно вкрученным (не проверните за стопор!, это может привести к поломке мотора Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний
Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.
1) Правый винт L – регулирует обогащение консистенции низких оборотов (регулируется первым):
Регулировка карбюратора мотокосы Husqvarna 125, 128
Как отрегулировать карбюратор мотокосы Husqvarna 125, 128 (без тахометра) Артикул запчасти: 5450818-48. Карбюратор…
Хускварна 125R настройка карбюратора без тахометра (временное решение)
Как отрегулировать карбюратор,если нужно работать,а сервис с тахометром далеко.
Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево.
Затем поверните этот винт на ¼ оборота против часовой стрелки.
Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».
2) Нижний винт T – регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.
Правильной считается регулировка оборотов холостого хода, когда:
- Холодный двигатель устойчиво работает на холостом ходу.
- Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
- До начала вращения триммерной головки остается достаточный запас оборотов.
- Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).
Примечание: С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.
3) Левый винт H – регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь).
Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.
Примечание: Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!
- Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
- Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
- После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.
На этом регулировка Хускварна закончена.
Примечание: Рекомендуемые максимально высокие обороты двигателя Хускварна — 11.500 об/мин.
Максимальная выходная мощность двигателя бензокосы Husqvarna 333R составляет 1.6 кВт (2.1 л.с.) при 8.400 об/мин.
Примечание: На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».
Проверяем правильность настройки карбюратора Хускварна
Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.
Видео: Как Настроить Карбюратор На Триммер Husqvarna 125r
- Модуль настраивается только при прогреве двигателя: для этого устройство сначала включается на 10 минут. Регулировка карбюратора Если головка газонокосилки работает на холостом ходу, немедленно начните регулировку: поверните винт T против часовой стрелки, пока он не перестанет вращаться.
- Регулировка начинается с винта L. Винт вращается влево и вправо, пока не найдет свое положение, при котором скорость холостого хода не становится максимальной.
- Затем поверните винт и поверните его против часовой стрелки. Это будет его рабочая позиция.
- Действие холостого хода должно регулироваться поворотом против часовой стрелки, чтобы увеличить скорость, а по часовой стрелке. уменьшить. Его настройка заключается в достижении режима, в котором достаточное вращение выполняется до того, как косилка начинает вращаться. В этом случае двигатель должен стабильно работать в разных положениях.
- Положение винта L определяется последним. на максимальных скоростях триммер не должен работать более 10 секунд. Дроссель открывается, винт вращается по часовой стрелке, очень медленно, пока не будет слышно снижение скорости.
- Затем винт также медленно вращается против часовой стрелки, пока двигатель не начнет работать со сбоями. Затем винт поворачивается назад по часовой стрелке, пока двигатель не перезапустится нормально.
Если есть тонометр и если в паспорте изделия указана рекомендуемая частота вращения, коррекцию можно сделать более точной, сосредоточив внимание не на ухе, а на показаниях прибора. 6 комментариев &регулирование и ремонт карбюратора&
6 комментариев &регулирование и ремонт карбюратора&
Пожалуйста, объясни. В разделе регулирования пункта 5 винт L L? Должен ли я прочитать винт A? Спасибо
скажите мне начальное положение винтов H L LA
СОВЕТУЙТЕ ПРЕДЫДУЩУЮ ПОЗИЦИЮ
скажите мне начальное положение винтов H L LA
Основные проблемы и неисправности карбюратора.
Сетка С этим элементом есть только две задачи:
Чтобы определить причину поломки, снимите крышку топливного фильтра, чтобы устранить утечку. Если на нем просто скопилась грязь, поможет промывка газом или продувка.
Для видимого повреждения, сетчатый фильтр всегда должен быть переустановлен. Также может быть повреждение топливопровода (проверьте этот элемент для ремонта).
Стартер карбюратора почти всегда не работает из-за блокировки. Используйте ацетон или тот же бензин для стирки.
Продувка компонентов карбюратора сжатым воздухом является приемлемой и удобной практикой ремонта.
Корпус дроссельной заслонки, связки деталей карбюратора, впускная или выпускная труба. все эти детали герметичны. Вероятно, вы можете проверить простым способом. замазать проблемную зону мыльными отложениями.
