Картофелесажалка для мотоблока своими руками размеры

Изготовление картофелекопалки стрельчатого типа своими руками

Конструкция такой картофелекопалки самая простая и наиболее часто изготавливается в домашних условиях. Для проведения данной работы необходимы:

Лапа культиватора. Именно она будет самой главной деталью агрегата.
Круг стальной диаметром 8-10 мм для изготовления просеивающего веера.
Сталь листовая толщиной 4-5 мм для изготовления сцепки с культиватором и регулировочного устройства. Необходимо оно для изменения угла атаки стрелы.
Болты крепежные.
Стяжка винтовая.

Порядок работ:

Для начала необходимо приварить стальные прутья к стреле культиваторной ламы. Делать это нужно с периодичностью 40-50 мм. Длина веера должна быть одинаковой, соответственно, если задняя кромка стрелы находится под углом, длина прутьев будет разная — чем дальше от центра, тем короче.
После этого приваренные прутья необходимо загнуть вверх под углом 30°.
Далее в лапе делается два отверстия для крепления ее к кронштейну и регулировочной стяжке. Кронштейн и стяжка привариваются к пластине сцепки. За счет укорачивания или удлинения стяжки лапа будет двигаться вперед-назад, тем самым меняя угол атаки картофелекопалки.
Последним этапом картофелекопалка грунтуется и красится.

При ее использовании важно следить за состоянием передней кромки. Она должна быть хорошо заточена

В противном случае давление на стрелу будет слишком высоким, что может повредить конструкцию.

Параметры картофелекопалки побираются в зависимости от типа обрабатываемой почвы. Чем она плотнее, тем крепче должна быть конструкция.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки
необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора
балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать
агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков
сварных, а потом изделию придают окончательный вид и удобство, используя доски,
поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным
лонжеронам, после чего устанавливается удобная подножка для комфортной работы
сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для
посадочного материала помещается картофель в достаточном количестве и со
скоростью 1 километр в час мотоблок или мини-трактор может начинать движение.
Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик
отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель
поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня
борозды – задача заделочных дисков, которые отлично с ней справляются.
Засыпание землёй происходит потому, что диски находятся под углом к борозде.
Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит
неправильно, то всегда есть возможность регулировки работы дисков. Можно
ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется
их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения
дисков. Также есть по четыре специальных штифта для регулировки положения
дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды
заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и
выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю
трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны
культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют
следы колёс.

Глубина проникновения этих лап в почву также регулируется
без особого труда.

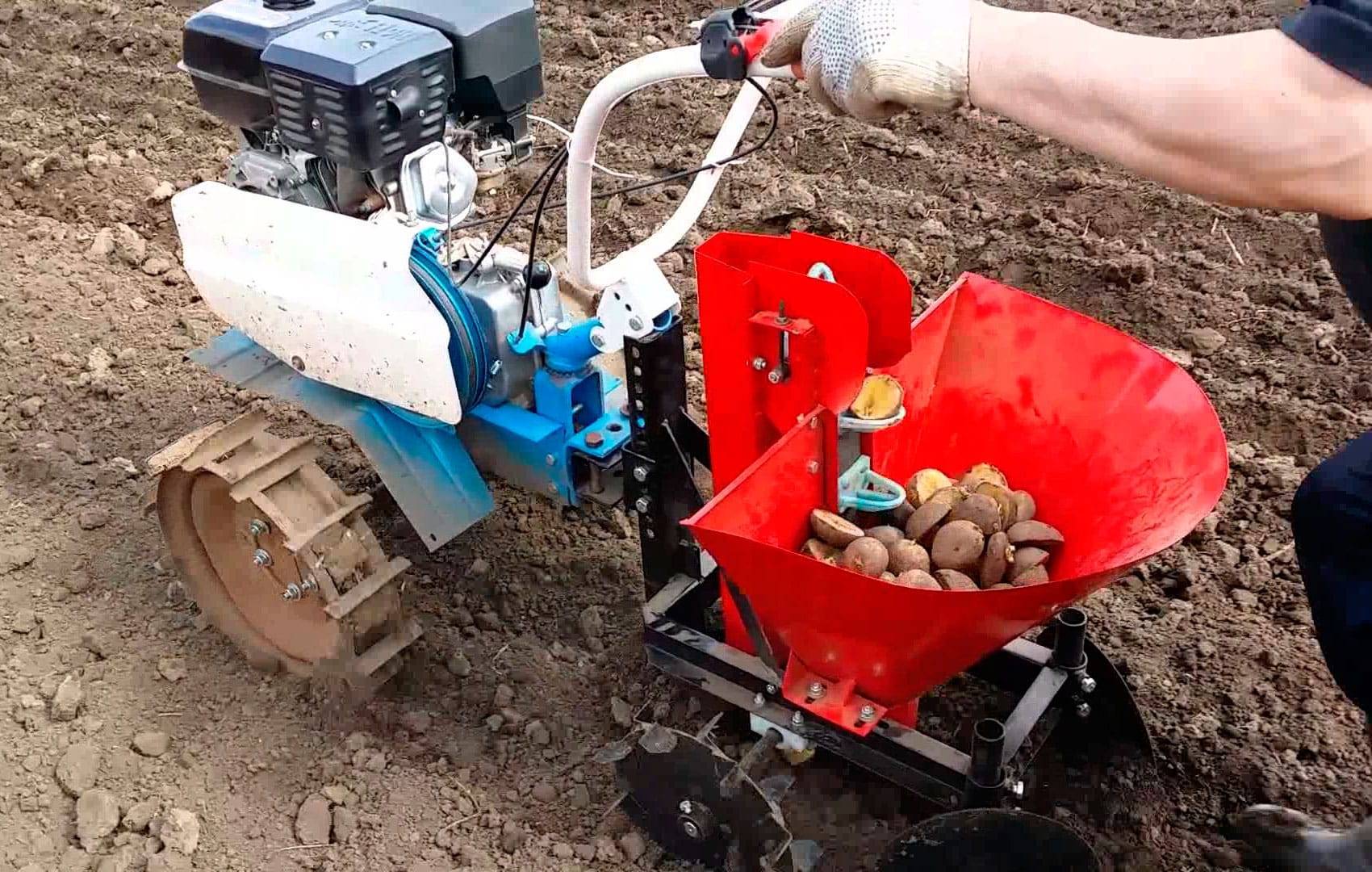

Как работает картофелесажалка Принцип действия сажалки самый простой:

Для подачи картофеля из загрузочного бункера предусмотрена цепная передача, оборудованная металлическими чашками;
Картофель механически захватывается чашками и подается в подготовленную лунку;
Рама мотоблока снизу оборудована плугом, который подготавливает борозду в почве;
На нижнем скошенном крае прикреплен сдвижной специальный клапан с автоматическим открыванием в момент опускания картофеля в лунку на заданную глубину;
За создание необходимой глубины посадки отвечает плоский ограничитель, приваренный на небольшом расстоянии от края плуга;
С помощью ограничителя сажалку удобно втыкать в землю, периодически надавливая на ограничитель ногой;
У картофелесажалки верхний край открытый. На нем можно укрепить дополнительную емкость с посадочными клубнями и установить дозатор подачи картошки.

Высокий урожай картофеля

Собранная картофелесажалка своими руками может работать как ручное приспособление или в автоматическом режиме. Использование этого самодельного агрегата позволяет равномерное распределение посадочного материалов в грунте, что способствует увеличению качества и количества урожая. Картофелелесажалка может не только садить клубни в землю, но и одновременно подавать минеральное удобрение в лунку. В сажалке можно заранее настроить необходимый размер формирования посадочных борозд. Лучше всего, если между лунками будет минимальное расстояние в 20 см, а расстояние между рядами – до 70 см. Тогда получатся одинаковые и ровные ряды, что дает возможность безопасно выполнять небольшим трактором прополку и рыхление почвы.

Принцип действия и конструкция картофелекопалки

Работа картофелекопалки заключается в поднятии корнеплодов с глубины и отделении их от ботвы и грунта. В использовании картофелекопалки есть свои плюсы и минусы. Самым важным из них является качество уборки урожая. Здесь главное – правильно настроить агрегат. В противном случае можно до 20% корнеплодов оставить в земле, а такие потери смогут свести на «нет» все приложенные усилия.

Картофелекопалки бывают различных типов, которые отличаются как по принципу работы, так и по сложности конструкции:

Картофелекопалки стрельчатого типа. Самый простой тип устройства, который отличается легкостью изготовления и использования. Такая картофелекопалка представляет собой стальную стрелу, которая под углом входит в грунт и подымает клубни вместе с почвой. В задней части стрелы установлен веер из стальных прутьев, через который просеивается грунт, а клубни отбрасываются в стороны.
Картофелекопалки вибрационного типа. Более сложные конструкции. Принцип их работы заключается в грохочении клубней на специальном вибрационном столе. Благодаря этому почва просевается вниз, а сам картофель выкладывается лентой вдоль рядка. Привод вибростола осуществляется от движущих частей мотоблока. Самостоятельно такие конструкции изготавливаются редко ввиду их сложности и необходимости проведения широкого спектра механосборочных работ.
Транспортерно-барабанного типа. Наиболее сложные агрегаты. Принцип их действия следующий:

Специальное приспособление захватывает грунт с клубнями и направляет их на транспортер.
Последний подымает клубни с землей и направляет их вращающийся решетчатый барабан. Там они отделяются от грунта и попадают в специальный бункер.
Преимущество такой картофелекопалки заключается в том, что картофель не нужно собирать с рядка.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Читать также: Флюс 223 для чего нужен

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

КС-1;
КС-1А;
КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

КС-1

Картофелесажалка КС-1

Тип – однорядная, прицепная;
Вес –25 кг;
Колея – 700 мм;
Вместительность бункера – 40 л;
Производительность – 0,15-0,2 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 12000-14500 руб.

КС-1А

Агрегат для посадки картофеля КС-1А

Тип – однорядная, прицепная;
Вес –33 кг;
Колея – 600 мм;
Вместительность бункера – 34 л;
Производительность – 0,25 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 15000-16000 руб.

КСМ-1

КСМ-1А – производительная и удобная картофелесажалка

Тип – однорядная, прицепная;
Вес – 44 кг;
Колея – 600 мм;
Вместительность бункера – 41 л;
Производительность –0,25 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Самодельная картофелесажалка

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

рамная конструкция, на которой будут располагаться остальные элементы агрегата;
контейнер, в котором будет находиться посадочная картошка;
механизм, который будет приводить в действие систему высадки клубней в лунки;
рыхлители, которые выкапывают лунки;
колесная база;
элементы, которые закапывают лунки, после высадки в них клубней картофеля.

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

Подробнее о самодельной картофелесажалке для мотоблока смотрите на видео:

Как сделать картофелесажалку для мотоблока своими руками: технология изготовления

Если не получается купить картофелесажалку для мотоблока, ее можно сделать своими руками. Предлагаем разобраться в тонкостях технологического процесса, чтобы вы могли взяться за сборку столь полезного приспособления.

Изготовленное своими руками приспособление может быть весьма функциональным

Как подготовить своими руками чертёж приспособления для посадки картофеля: полезные советы

Чтобы изготовить столь полезное приспособление для посадки картофеля своими руками, надо сначала разработать чертёж. При его разработке следует определиться с принципом работы устройства, габаритными размерами, способом крепления к агрегату. Если ранее не приходилось собирать подобные конструкции, можно воспользоваться уже готовой документацией.

При разработке чертежа выбирается принцип работы устройства

Изготовление рамы и бункера самодельной картофелесажалки для мотоблока

Итак, приступим. Процесс работ будет показан в фото-инструкции.

Иллюстрация	Описание действия
	Раму для самодельной картофелесажалки для мотоблока свариваем из профильной квадратной трубы 40 на 40 мм. К раме дополнительно привариваем посадочные места под подшипники, в которых будет вращаться нижняя ось с насаженной на нее ведущей звездочкой цепной передачи, и вертикальные стойки, предназначенные для установки верхней оси с ведомой звездочкой. Стойки изготавливаем из трубы 20 на 40 мм.
	Бункер под картошку можно сварить из металлических листов либо изготовить из подручных материалов. Многие используют баки от старых стиральных машинок и другие подобные емкости.

Изготовление своими руками рыхлителей и держателей для сажалки картофеля

Для изготовления держателя рыхлителей используется металлическая штанга. К ней крепятся обоймы, держащие стойки лап. Для изготовления штанги используется уголок либо квадратная труба 50 на 50 мм. Держатель к раме крепится при помощи болтов.

Рыхлители для сажалки для картофеля можно изготовить своими руками из арматуры

Сиденья и колеса самодельной картофелесажалки для мотоблока

Чтобы сажать картошку было удобно, стоит позаботиться о сиденье и подходящих колёсах. Последние вместе с шарикоподшипниками насаживаются на ось и устанавливаются на раму. Для защиты можно предусмотреть широкие контргайки либо манжеты.

Колеса должны иметь подходящий диаметр

Сиденье можно изготовить из досок, а затем обтянуть поролоном и любым материалом, удобным для сидения.

Предлагаем также посмотреть видео, в которых подробно описывается процесс сборки самодельной картофелесажалки своими руками:

Дополнительные советы и предупреждения

Вследствие того, что вес самодельной картофелесажалки получается довольно внушительный, необходимо установить на мотоблок дополнительное утяжеление, которое не позволит ему запрокидываться. Кроме того, есть определенные рекомендации, помогающие сделать процесс высадки картофеля более упрощенным.

На контейнер, в котором будет располагаться клубни на посадку, можно дополнительно положить пару мешков картофеля, чтобы не терять времени на засыпку новой. Осуществлять движение рекомендуется на невысокой скорости, примерно один километр в час.

Заделывающие диски можно регулировать, для чего их нужно прокрутить по оси вращения. Кроме того, можно отрегулировать межрядное расстояние и расположение клубней картофеля друг от друга.

Для этого нужно:

Ослабить стремянки, с помощью которых стойки прижаты к опорам.
Немного отрегулировать угол вхождения высадных элементов в почву.

Сборка самодельной картофелесажалки целесообразно в тех случаях, когда не хватает денежных средств на приобретение готового устройства в специализированных магазинах.

Если учесть, что средняя стоимость на картофелесажалку составляет порядка 13 тысяч рублей, то изготовление её в домашних условиях становится все более оправданным.

Конструкция картофелесажалки

Существует около десятка всевозможных схем и конструкций картофелесажалок: с барабанами, с ленточными и роторными податчиками посевного материала, с автоматической регулировкой глубины вспахивания и так далее. Из всего многообразия для создания надежной и исправно работающей картофелесажалки лучше всего подойдет простейшая схема с цепным лифтом. Принцип ее работы можно описать в трех пунктах:

Основу аппарата составляет вертикальный цепной лифт с насадками – лодочками, закрепленными по всей длине цепи;
Лифтовая система установлена на стенке бункера с посевным картофелем, цепь приводится в движение специальной схемой – либо через промежуточную передачу, либо напрямую от колесной оси, на которой насажена ведущая звездочка;
При движении картофелесажалки часть тяги мотоблока передается через колеса на ведущую звездочку и на цепной лифт. Система подъема посевного материала из бункера забирает картофелины по одной и опрокидывает в посадочный ствол, через который клубни попадают в нарезанную плугом борозду.

Наиболее сложным для изготовления собственными руками считается узел привода цепи. При диаметре оси колес картофелесажалки в 40-50 мм радиус штатной приводной звездочки получается слишком маленьким, и скорость движения подъемного лифта недостаточной. Картофелины падают в грядку на расстоянии 60-70 см. Поэтому приходится использовать промежуточную повышающую передачу из двух цепей и двух звездочек или изготавливать зубчатое колесо кустарным способом.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Виды приспособления

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

Материал для посадки засыпают в приемную емкость.
Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

время на посадку культуры сокращается в разы;
между посажеными клубнями выдержано одинаковое расстояние;
автоматическое формирование борозд и засыпка картошки;
легкий вес устройства;
компактные размеры приспособления;
сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Высадка окучником

Борозедел – оборудование, прокладывающее борозды.
Конвейер – транспортер, подающий картофель.
Распределитель – высаживает клубни в строго заданное время.
Окучник – разрыхляет почву и засыпает картофель.

На агрегаты надеваются дополнительные колеса с грунтозацепами и специальный бункер, в который укладывается картофель. При движении семена выпадают из бункера в лунку.

Далее на мотоблок надеваются стандартные резиновые колеса, после чего снова нужно пройтись по бороздам, засыпая ряды землей и утрамбовывая ее.
Если мы сажаем картошку мотоблоком с помощью такого способа, то получим минимум затрат.

Способы внесения посадочных материалов

Разработано несколько типов сеялок на мотоблок, позволяющих засевать посевные площади различными способами. Различают следующие разновидности навесного оборудования:

Сажалки разбросного типа.
Рядовые.
Гнездового типа.
Квадратно-гнездовые.
Сеялки пунктирного типа (точный высев).

Сеялки разбросного типа

Разбросные сеялки отличаются простотой и надежностью конструкции. Они нетребовательны в эксплуатации, практически не ломаются. Это оборудование отличается высокой производительностью.

Принцип действия основан на использовании центробежной силы, под действием которой происходит высевание культур. Сеялка состоит из загрузочного бункера и крыльчатки, расположенной под ним. Семена высыпаются на вращающийся диск (крыльчатку), и под действием центробежных сил семена разбрасываются по земельному участку.

Единственным минусом такой конструкции является нецелесообразность использования по краям земельного участка — часть посевного материала улетает за пределы участка.

Мотоблочные сеялки рядовые

Рядовые сажалки обеспечивают посев различных культур ровными рядами, при этом семена растений тут же закрываются землей. На рынке присутствуют три разновидности этого навесного оборудования:

чесночные;
кукурузные;
универсальные.

Последние наиболее популярны, так как годятся для посева любых культур.

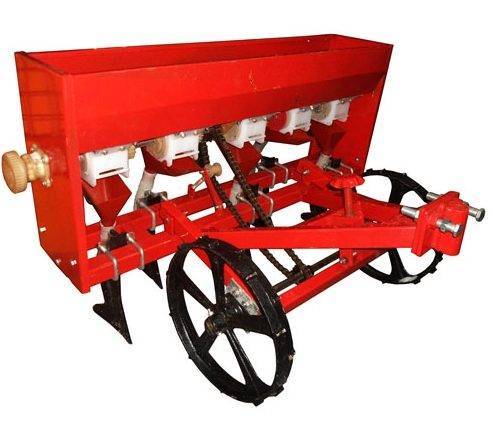

Сеялка универсальная «Заря»

Насадка состоит из жесткой рамы, на которой закреплены загрузочные бункеры, снизу располагаются сошники. К сошникам прикреплены “лапы”, закрывающие только что посаженные семена землей. В зависимости от типа почвы сошники могут быть двух типов:

анкерные — для рыхлых почв;
дисковые — для тяжелых грунтов.

Гнездовые сеялки

Гнездовые сеялки схожи по конструкции с рядовыми, однако, если в рядовых высев идет поштучно, то гнездовые агрегаты высевают семена группами, причем посадка производится в заранее подготовленные лунки. Эти навесы, в основном, применяются для посева чеснока и лука.

Чесночная сажалка «Премиум» 4-х рядная

Конструкция простая надежная, отличающаяся малым весом и, соответственно габаритами. Единственным недостатком этого навеса является медленный процесс посадки.

Сеялки квадратно-гнездового типа

Квадратно-гнездовые сажалки высевают посадочный материал группами в заранее размеченные полосы квадратной либо прямоугольной формы. Сложная конструкция состоит из:

жесткой рамы;
посевных секций;
опорных колес;
особого механизма, разматывающего проволоку с катушки.

За один проход такая сеялка способна охватить довольно большую площадь земли. Недостатком конструкции является ее медленная скорость движения.

Мотоблочные сеялки точного высева

Сеялки точного высева, их еще называют пунктирными, дают возможность совершить равномерный высев посевного материала в широкий ряд, выставив определенный шаг в каждом отдельно взятом ряду.

Посадка культур осуществляется в заранее сформированные лунки на заданном расстоянии друг от друга. Агрегат актуален для мягких и рыхлых почв, а для тяжелых и глинистых не применяется.

Сеялка точного высева СТВ-4

Конструкция простая и надежная, отличается большим весом и габаритами. Чаще всего используется для посадки бобовых культур, луковичных и кукурузы.

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Чертежи и размеры зернодробилки

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном

Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
К корпусу трубы фиксируем шарнирный механизм.
На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).

Картофелесажалки для мини-трактора и мотоблоков: основные отличия

Многие модели картофелесажалок могут подсоединяться и к трактору, и к мотоблоку. Как правило, это небольшие конструкции, позволяющие сформировать два ряда. Модели, предназначенные специально для минитракторов, имеют больший вес и габариты. С их помощью могут одновременно формироваться 1 – 2 ряда.

Картофелесажалки для минитракторов позволяют изменять скорость движения, а также расстояние и глубину, на которые происходит закладка клубней в лунки. С ее помощью можно одновременно формировать до четырех рядов, в то время как модели для мотоблоков такими возможностями не обладают.

Модели для минитракторов более производительные
