Китайский Stihl цыганка 52 кубика регулировка карбюратора\chinese fake Stihl adjustment

Особенности и отличия регулировки карбюратора на китайской бензопиле

Карбюраторы на китайских бензопилах в большинстве скопированы с оригинальной конструкции STIHL. Поэтому алгоритм регулировки на оригинальных и китайских вариантах практически идентичен.

Неоригинальные изделия хуже тем, что на них применяются сплавы низкого качества, недолговечные пластиковые детали (мембрана и прокладки), не точно выдержаны размеры калиброванных отверстий и т.д.

В ознакомительных целях рекомендуем посмотреть интересное видео о китайской бензопиле STIHL МС 660. Бензопила полностью разбирается, оценивается состояние комплектующих в том числе и карбюратора. Также автор видео разбирает карбюратор и на примере показывает как его почистить от грязи.

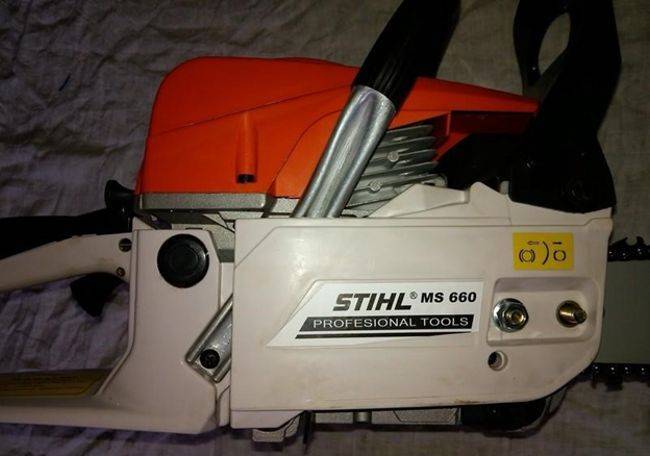

Китайский вариант

Китайский штиль 660 сильно отличается от оригинала по техническим характеристикам и внешнему виду.

Опытный мастер с первого взгляда определит, что перед ним подделка

Для тех, кто не разбирается в бензоинструменте мы рекомендуем сразу обратить внимание на такие детали, как:

  1. Корпус стартера, он явно отличается от оригинала;
  2. Крышки масляного и топливного баков, в оригинальной пиле они сделаны под комбинированную отвертку, которая должна поставляться вместе с пилой. На китайском варианте, крышки выпуклые и неказистые;
  3. Крышку воздушного фильтра, винт которой расположен сверху, а не с тыльной стороны, как у настоящего Штиль 660;
  4. В комплекте с оригинальной пилой всегда поставляется фирменная инструкция по эксплуатации.
  5. Цвета подделки хоть и имитируют подлинные, но все же не настолько яркие и красивые.

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

  1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
  2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
  3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
  4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50:

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина
STIHL — масло для двухтактных двигателей
Другие моторные масла спецификации 2Т-ТС
литрылитры(см³)литры(см³)
10.02(20)0.04(40)
50.10(100)0.20(200)
100.20(200)0.40(400)
150.30(300)0.60(600)
200.40(400)0.80(800)
250.50(500)1.00(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

  • воздушную трубку с сужением;
  • систему подачи топлива;
  • регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Признаки хорошей работы карбюратора бензопилы:

  • двигатель работает ровно, напоминая по звуку четырехтактный;
  • быстрый набор оборотов;
  • на холостом ходу цепь не прокручивается.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

  • Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
  • Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
  • Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

  • резино-пластиковые детали (прокладки, диафрагма)
  • тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Стоит ли покупать подделку

Возможно единственное, что может быть глупее, чем покупка поддельной бензопилы STIHL, так это обращение с ним в ремонтную мастерскую. А ведь такой день явно наступит: задиры в цилиндре, идущие как обязательная опция, постоянно падающая мощность, не поддающаяся регулировке цепь…

Стоит ли покупать подделку, на которую нет запчастей? Стоит ли покупать подделку, доставая которую неуверен, заведется она на этот раз или нет? Стоит ли покупать подделку, чтобы уже совсем скоро идти и выбирать себе новую бензопилу?

Разумеется, в любом правиле есть исключения. Маленькая, но все, же есть вероятность, что непонятно где и кем произведенная пила прослужит длительное время.

О том, как отличить оригинальный STIHL 180 от китайской подделки, рассказывают в следующем

Какие карбюраторы используются на китайских бензопилах

Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.

Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.

Другие имеют фирменные наименования известных брендов.

Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.

Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Инструкция по эксплуатации

Бензопила STIHL МС-660 имеет сложное устройство, обращение с техникой требует соблюдения ряда правил и мер безопасности.

  • общее описание изделия;
  • назначение и возможности;
  • сертификация, данные о производителе и дилере;
  • устройство агрегата;
  • работа деталей и механизмов;
  • подготовка к работе;
  • рекомендуемое топливо и масло, порядок заправки;
  • обкатка изделия;
  • последовательность и время проведения регламентных работ;
  • возможные отказы, неисправности и способы их устранения;
  • условия хранения и консервации;
  • гарантийные обязательства.

Документ написан доступным языком, наглядные иллюстрации и схемы помогают разобраться во всех возникающих вопросах.

Пошаговая настройка

«Partner 350» регулируется аналогично многим моделям бензопил.

  • Низких оборотов – L
  • Высоких – H
  • Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Husqvarna.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Особенности и отличия регулировки карбюратора на китайской бензопиле

Карбюраторы на китайских бензопилах в большинстве скопированы с оригинальной конструкции STIHL. Поэтому алгоритм регулировки на оригинальных и китайских вариантах практически идентичен.

Неоригинальные изделия хуже тем, что на них применяются сплавы низкого качества, недолговечные пластиковые детали (мембрана и прокладки), не точно выдержаны размеры калиброванных отверстий и т.д.

В ознакомительных целях рекомендуем посмотреть интересное видео о китайской бензопиле STIHL МС 660. Бензопила полностью разбирается, оценивается состояние комплектующих в том числе и карбюратора. Также автор видео разбирает карбюратор и на примере показывает как его почистить от грязи.

Регулировка холостых оборотов

Регулировка требуется, если двигатель глохнет на холостых – мало оборотов, или цепь прокручивается – много оборотов.

Обороты снижают, закручивая винт LA против часовой стрелки, пока цепь не остановится, затем откручивают назад на 1/5-1/4 оборота.

Регулировка винтом LA требуется почти всегда после регулировки винта L, который также изменяет параметры работы ДВС на холостых.

Винты LA и L регулируют холостые обороты в принципе по-разному. L меняет качество и количество подачи топлива через калиброванные отверстия. LA называется «подпорным», потому что он влияет на положение дроссельной заслонки, на холостых оборотах.

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

допускать превышения максимальных оборотов двигателя, заявленных производителем, недопустимо.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива.

Как отличить китайский STIHL от немецкого

Каждая модель имеет ряд своих особенностей, однако есть признаки, позволяющие довольно быстро определить страну производства, в частности, это серийный номер. Если он начинается на цифру 8, то страна изготовления – Китай. На инструмент немецкого производства наноситься серийный номер, начинающийся с цифры 1.

Стоит отметить, что производственные мощности компании STIHL также сосредоточены в Америке и Бразилии. Серийный номер инструмента из этих стран начинается с цифр 2 и 5 (США) и 3 (Бразилия).

Вне зависимости от страны-изготовителя, серийный номер должен быть одинаков на самой пиле и на коробке. В противном случае это явно подделка.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

  • трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
  • диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
  • распылитель способен впрыскивать бензин в созданный поток воздуха;
  • поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Регулировка карбюратора бензопилы STIHL MS 660 своими руками

Все карбюраторы на бензопилах STIHL MS 660 проходят заводскую настройку на оборудованных щитах. Это обеспечивает лучшие характеристики работы ДВС во всех режимах. Опции сбиваются очень изредка. Перед регулировкой необходимо убедиться в её необходимости. Ухудшение работы ДВС может быть вызвано другими причинами:

  • Забит воздушный фильтр.
  • Забита нагаром решетка искрогашения и выходные патрубки глушителя.

Если с ними нет заморочек, либо они устранены, а ДВС работает ненормально, начинают регулировку.

Карбюратор бензопилы STIHL MS 660 имеет три регулировочных винта:

  • LA для регулировки холостого хода.
  • H для регулировки подачи горючего на огромных оборотах (главный винт).
  • L для регулировки пропорций горючего и воздуха (винт свойства консистенции).

Винты L и H размещены рядом, LA на удалении от их. Они все имеют маркировку на корпусе.

Текущая настройка

Бывалые операторы в процессе работы могут увидеть, что ДВС бензопилы стал работать ужаснее. Время от времени довольно повернуть винты H и L попеременно в ту либо иную сторону на маленькой шаг в 1/5 – 1/6 оборота и здесь же проверить итог регулировки карбюратора в реальной работе. Это один из обычных методов достигнуть неплохой опции.

Что нужно для регулировки

Для доступа к регулировке довольно снять верхнюю крышку корпуса и воздушный фильтр. Потому из инструмента требуется только отвертка под шлицы регулировочных винтов.

Без тахометра, качество регулировки карбюратора определяют на слух и по реальной работе ДВС бензопилы.
