Клапан сброса избыточного давления воздуха

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

1. Интенсивность воздушного потока, который транспортируется в системе.
2. Показатель производительности.
3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Устройство РД

Гидравлический режим работы системы распределения газа управляется прибором редуцирования, поддерживает давление рабочей среды в заданных параметрах. Устройство компрессора воздушного поршневого, схема которого содержит комплекс элементов, состоит из ряда комплектующих элементов:

1. Датчик для мониторинга текущего показателя;
2. Задатчик контроля выходного давления;
3. Контрольное устройство для суммирования заданной и текущей величины давления;
4. Исполнительный автоматический механизм, силой рабочей среды преобразующий команду в противодействие.

Газовое реле давления для компрессора своими руками можно подключить к разным видам спецоборудования с учетом характеристик прибора. Редуктор прямого действия функционирует по принципу падающей корректировки, когда давление в емкости снижается по мере потребления рабочей среды.

Принцип прямого действия РД:

1. Газовая смесь под высоким давлением подается через штуцер в камеру, открывает обратный клапан, прижимает его пружиной к седлу, перекрывая подачу смеси.
2. Содержащаяся в конструкции мембрана под воздействием пружины и низкого давления открывает клапан и позволяет газу продвигаться к редуктору. Если возникает превышение заданного параметра, пружина автоматически перекрывает отверстие подачи смеси в камеру.

Контрольный прибор, или редуктор давления воздуха для компрессора обратного действия, работает по следующей схеме:

1. Сжатый рабочий материал подается в камеру под сильным напором, удерживая клапан в закрытом положении.
2. Чтобы впустить газ, необходимо повернуть винт, фиксирующий пружину.
3. За счет перемещения мембраны вверх в движение приходит штоковый диск и, сжимая контрольную пружину, открывает клапан.
4. Газ в емкость поступает с пониженным давлением.

Назначение обратного клапана

Обратный клапан предназначен для пропускания сжатого воздуха только в одном направлении. Данная деталь устанавливается между цилиндром поршневого компрессора и ресивером, и не дает воздуху вернуться из накопительной емкости обратно в камеру сжатия после остановки агрегата.

Кроме обратного, на компрессор обязательно устанавливается предохранительный клапан. Данный перепускной клапан предназначен для аварийного сброса давления, если прессостат не отключил двигатель агрегата. На следующем фото показан разгрузочный клапан, без которого, в целях безопасности, нельзя включать компрессор.

Упала производительность

Падение производительности может быть связанно с несколькими причинами. Забит, засорён всасывающий воздушный фильтр. Снимите и прочистите фильтр сжатым воздухом или замените его. В основном в поршневых компрессорах он выполнен из обычного поролона.

Возможно, что где-то утечка воздуха. Обследуйте все подходящие и выходящие трубки и шланги. Также как и в предыдущем случае возможен износ и неправильная работа клапанов, это сильно влияет на производительность. При достаточно длительном использовании изнашиваются поршневые кольца, пропадает герметизация. В более серьезных случаях изношены цилиндр и поршни, поцарапаны или имеют другие внешние дефекты, что влечёт потерю компрессии и компрессор перестаёт накачивать воздух.

Стоит проверить силу натяжки ремня, соединяющий электро двигатель и коленвал поршневой системы. При ослаблении возможны проскальзывание и компрессор перестаёт качать воздух должным образом.

Правила установки

Клапан сброса избыточного давления должен устанавливаться как можно ближе к компрессору. На мобильных агрегатах малой мощности место установки предусмотрено заводом изготовителем. При монтаже распределенных стационарных систем расстояние от выхода компрессора до затвора не должно превышать 1,5 метра. Недопустимо устанавливать аварийное устройство сброса после запорной арматуры. Если вентиль по каким-либо причинам окажется закрыт, клапан не сможет выполнить своей защитной функции, и повышенный напор может серьезно повредить оборудование или даже вызвать аварию с угрозой для жизни и здоровья работающих рядом людей.

Перед установкой или заменой клапана необходимо провести полный сброс напора в системе и обесточить двигатель компрессора. Резьбовое соединение следует обмотать уплотнителем-лентой ФУМ или сантехнической нитью. Вначале резьбовое соединение закручивают вручную, и только убедившись в том, что резьба зашла ровно, можно прикладывать значительные физические усилия по ее затяжке ключом.

После установки клапана нужно провести его испытания, повысив давление в системе до порогового значения. Он должен сработать и провести сброс. Если этого не произошло, установку эксплуатировать недопустимо, пока не будет выяснена и устранена причина сбоя. Если клапан регулируемый, необходимо регулировочным ключом-шестигранником выставить его рабочее значение сброса, пользуясь встроенным в блок управления компрессором манометром.

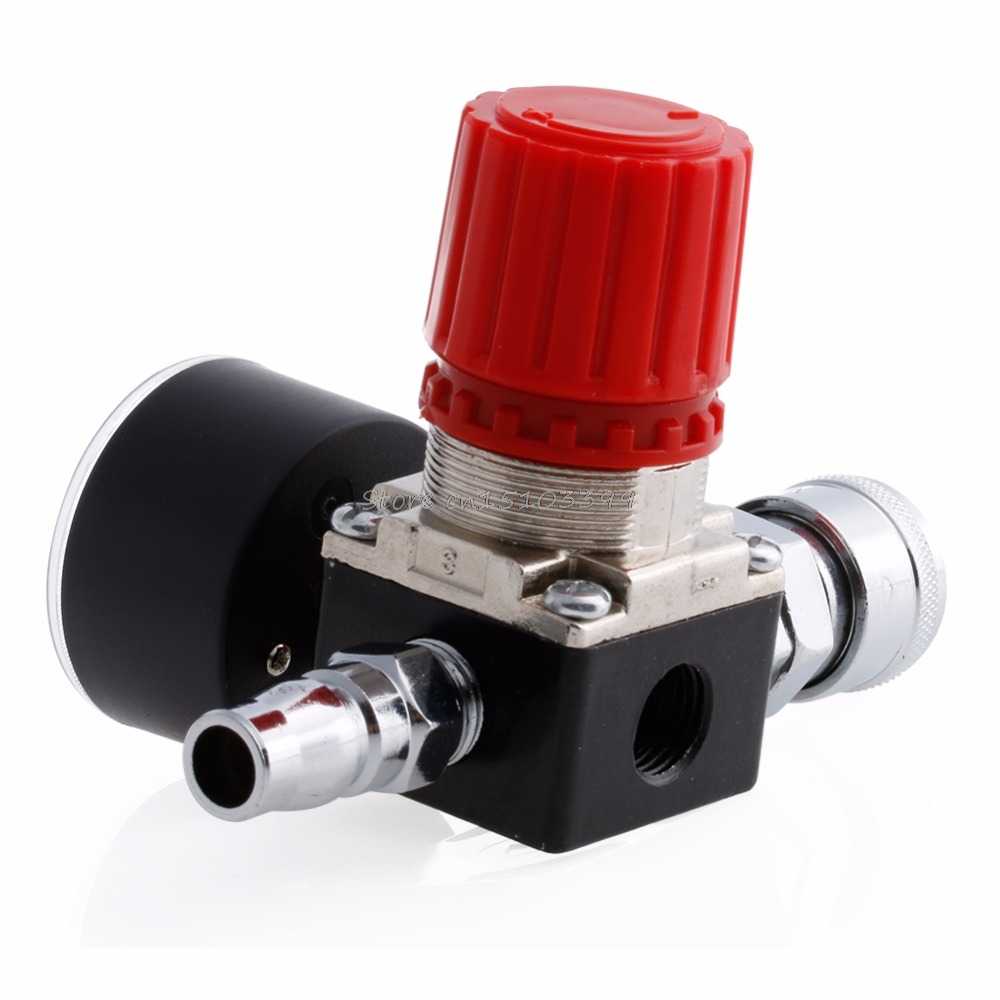

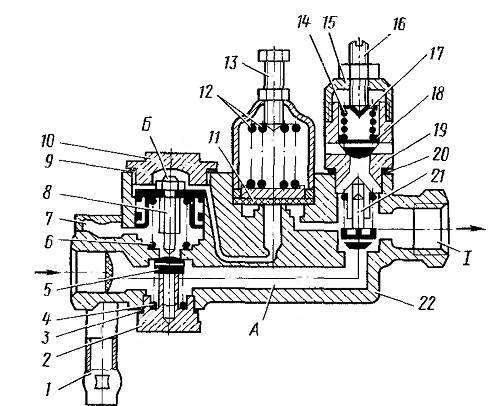

Устройство и принцип работы регулятора давления

Регулятор давления газа или редукционный клапан предназначен для снижения давления в линии отводимой от основной и поддержании этого давления на постоянном уровне.

Регуляторы давления используют для поддержания давления, необходимого для работы пневматического, газового или другого оборудования.

Например, редукционные клапаны устанавливаются на баллоны с газом и позволяют настроить необходимое давление в линии отводимой к потребителю. Редукционные клапаны, установленные на баллонах часто называют редукторами давления, так как они редуцируют или снижают давление в отводимой линии (reduction — сокращение, уменьшение, снижение).

Назначение и специфика устройства

Обратный клапан ставится на выходное окно головки механизма, впускает охлажденный атмосферный воздух лишь в одном направлении — к трубе или другому агрегату. Следовательно, этот вентиль предупреждает возвращение сжатого воздуха, расположенного в трубе или прочих элементах пневматического механизма, назад в установку. Имеется опасность возвращения атмосферного воздуха из пневматического механизма во внутреннюю часть установки в моменты перерыва в деятельности механизма, а также в период его пуска.

Устройство стандартного компрессорного вентиля составляют следующие части:

• стальной корпус;
• входное окно, которое затворяется;
• резиновое кольцо;
• спираль, которая надевается на направляющие выступы вентиля;
• пробка;
• уплотняющие прокладки.

В оболочке обратного клапана, помимо окна, которым он при помощи патрубка связывается с установкой, существует еще одно: к нему подсоединяется вентиль разгрузки станции. Назначение подобного защитного механизма на компрессоре заключается в том, чтобы не допустить превышения возможного давления в функционирующей камере.

Условия работы

• Охлажденный воздух, образовываемый агрегатом, попадает во входное окно механизма.
• Под влиянием давления охлажденного воздуха сдавливается спираль, открывая вентиль и впуская воздух в пневматическую систему.
• После отключения установки и падения давления воздуха в функционирующей камере спираль растягивается и закрывает воздушную линию.

Если давление воздуха в функционирующей камере в тот момент, когда установку выключают, превосходит возможное значение, срабатывает защитный вентиль, также установленный на выходе из механизма. В конструкции разгрузочного или защитного вентиля станции применяется закрывающий элемент шарикового вида, придавливаемый к краям впускного окна особой спиралью. Если усилие, направленное на подобный шарик сжатым воздухом, превосходит то, на которое настроена спираль, вентиль открывается, за счет чего и исполняется стабилизация давления.

Защитные вентили в пневматических механизмах могут ставиться и на аппараты, например, на трубах. В этом случае назначение подобных вентилей заключается в том, чтобы не допустить понижения давления атмосферного воздуха, закаченного в трубу.

Механизмы, функционирующие по принципу обратного клапана, то есть отрубающие поток функционирующей субстанции при его беге в противоположную сторону, применяются в разных областях.

Обратные клапаны, используемые в механизмах по перевозке жидких субстанций, рассчитаны на то, чтобы не позволить попасть данным субстанциям в установку, которая может от этого прийти в неисправность. При перевозке горячих газов эти станции также применяются для того, чтобы не допустить попадания газов к другим деталям механизма.

Обратные клапаны, которые ставятся в вентиляционные системы, решают две основные задачи:

• гарантируют целенаправленный путь хладагента;
• предупреждают создание обратной конденсации.

Toyota Tercel Франкенштейн › Бортжурнал › Компрессор своими руками

Т.к. тема про компрессор разрослась аж до 3 записей, мной решено создать запись затрагивающую все аспекты сборки самодельного компрессора на базе головы ЗИЛ-130. От идеи до воплощения. Данная запись будет периодически обновлятся.Собирать/ купить готовый личное дело каждого. Схожий компрессор по производительности и литражу я обнаружил от 15 тысяч. Привод прямой( ресурс маленький). Покумекав, начал сборку своего.

1) Ресивер (накопитель сжатого воздуха), чем больше — тем лучше( для прямого привода большой ресивер -> быстрый износ поршневой) для подкачки шин и редкой поэлементной покраски 50 -100 литров вполне достаточно. Большой ресивер позволит получить более стабильный результат.2) Двигатель(электрический) для привода компрессорной головы (рекомендуется с запасом20-40%, во избежании возможных проблем незапуска под нагрузкой). (как правило двигатели стоят асинхронные с конденсаторами)3)Защитная решетка (чтоб руки на ремень не намотало)4) Приводной ремень(как правило клиновидный, в случае адского перегруза проскользнет и не убьет мотор)5)Обратный клапан( необходим для запуска компрессора под нагрузкой, принцип работы: в ресивер впускать из ресивера не выпускать)6)Трубка подачи воздуха в ресивер(как правило медная, или алюминиевая).7) Компрессорная головка( как правило ставятся под охлаждение воздухом, в нашем случае охлаждение водой/антифризом, при длительной работе желательно), от неё зависит производительность системы в целом.8) Прессостат-сердце компрессора, в данной коробушке находится реле давления, как правило отрегулировано на : 8 атмосфер выключение мотора, снижение давления до 4-6 атмосфер запускает мотор и так по кругу.Так же в этом узле находится регулятор давления с двумя манометрами — его задача выставить нужное пользователю давление под конкретный инструмент, например под краскопульт. Теперь о манометрах, как правило их два, один показывает давление в ресивере, второй отображает расход воздуха на инструмент. Регулятор на выходе имеет присоединительную арматуру: либо это рапид, либо байпас. Еще есть вариант елочка).Данный узел имеет маленькую но крайне важную деталь — клапан сброса давления( в простонародье пердунок).Необходим в случае отказа прессостата.9) Сливной кран — функция освободить ресивер от конденсата( а он будет в любом случае).

Теперь разберем следующую неочевидную вещь: для чего делается такая длинная магистраль от головы до ресивера?Необходимо для более легкого запуска компрессора. Принцип работы данного узла прост- воздух из компрессорной головы проходит по магистрали через обратный клапан в ресивер. Компрессор отключился — обратный клапан запер воздух в ресивере, воздух стоит в трубке. Клапана компрессора не настолько герметичны и понемногу стравливают воздух, тем самым давление в трубке падает. Мотору необходимо несколько мгновений чтобы выйти в рабочий режим, и эти несколько мгновений обеспечивает трубка и обратный клапан.

Второе, для снижения конденсата на выходе из компрессора, ввод воздуха рекомендуется делать дальше от выхода.

Итак разобравшись с конструкцией компрессора, и уяснив некоторые аспекты, было решено ваять конструкцию, которую не сложно повторить.

1) Ресивер — бытовой пропановый баллон 40-50 литров.( Перед сваркой произвести дегазацию, я не несу ответственности за ваши необдуманные действия.) В тело ресивера вварены: кусок водопроводного сгона под клапан обратного давления 1/2 дюйма, кусок водопроводного сгона под кран слива конденсата, гайка М12 под клапан аварийного давления, (ранее это был клапан под резьбу 1/4, плашкой перерезал под М12). Выход воздуха осуществляется через горловину баллона — сгон 3/4 дюйма, вкручивается в баллон( в баллоне резьба 3/4 к(конусная), вкручивается без проблем.

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
2. Резиновое кольцо.
3. Пружина, которая надевается на направляющие выступа.
4. Пробка, которая обеспечивает перекрытие механизма.
5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Это интересно: Заделка провода в полу в квартире — как выполнить правильно?

Уровень шума

При выборе регулятора давления необходимо учитывать явления, связанные с шумом работающего регулятора. Возникновение шумов вызвано газодинамическими колебательными процессами у регулирующих органов и стенок регуляторов. При совпадении частоты колебаний амплитуда колебаний клапана может резко возрасти, что приведет к износу и разрушению клапана, а также к сильной вибрации регулятора.

Главной причиной повышенного шума является повышенная скорость среды в выбранном трубопроводе относительно рекомендуемой. Фактическая скорость среды может быть рассчитана по формуле:

• w – скорость потока среды, м/c;
• Q – рабочий объемный расход среды м 3 /ч;
• d – диаметр трубопровода, м.

Ниже приведены рекомендуемые скорости сред для снижения риска появления критического уровня шума:

Одним из способов снижения уровня шума в системах, помимо использования клапанов специальной конструкции, является применение гибких вставок (виброкомпенсаторов) на участках до и после клапана.

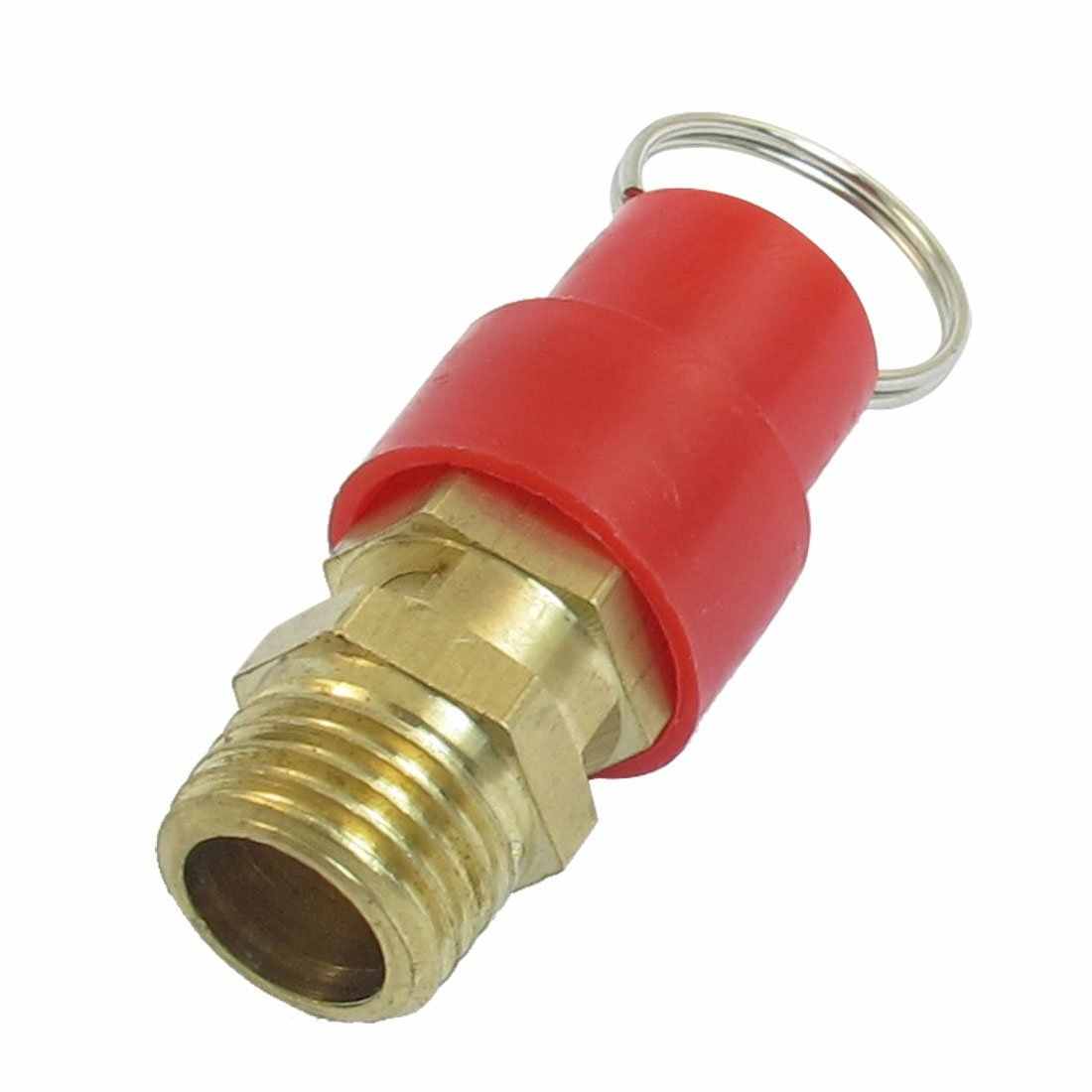

Зачем нужен клапан сброса избыточного давления

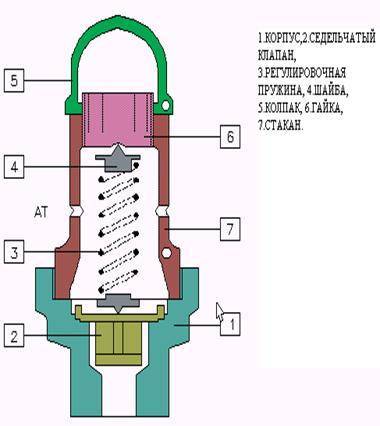

Устройство предназначено для защиты системы от превышения рабочего давления. Аварийная арматура срабатывает при превышении порогового значения давления, открывается и выпускает в атмосферу часть воздуха. Напор при этом понижается до нормального, и клапан сброса давления воздуха закрывается.

При остановке компрессора в его цилиндрах остается сжатый воздух. Разгрузочный клапан срабатывает при выключении двигателя, производя сброс воздуха в атмосферу.

Кроме того, хранение компрессора без повышенного давления в цилиндрах повышает его ресурс.

Аварийная арматура сброса воздуха обязательно должна быть установлена на компрессоре на случай выхода из строя реле прессостата.
