Насадка кородер на бензопилу

Короед и кородер – функции насадок для бензопил

Кородер – насадка к бензопилам, функция которой заключается в удалении коры и различных наростов со ствола деревьев. При помощи этой насадки можно легко и быстро строгать бревна или производить чаши и пазы внутри них. В большинстве случаев такие насадки отличаются надежностью и прочностью. Они очень просты в установке и эксплуатации.

Насадка короед для бензопил представляет собой специальную фрезерную головку. Это изделие нашло широкое распространение при обработке досок, брусьев и бревен. В продажу такие насадки поставляются вместе с ремнями. Использовать короеды на бензопилах можно исключительно в паре с цепями, на которых имеется звездочки с шестью лучами. Помимо проделки пазов и чашек, насадка короед также активно применяется в случаях, когда необходимости шкурить дерево.

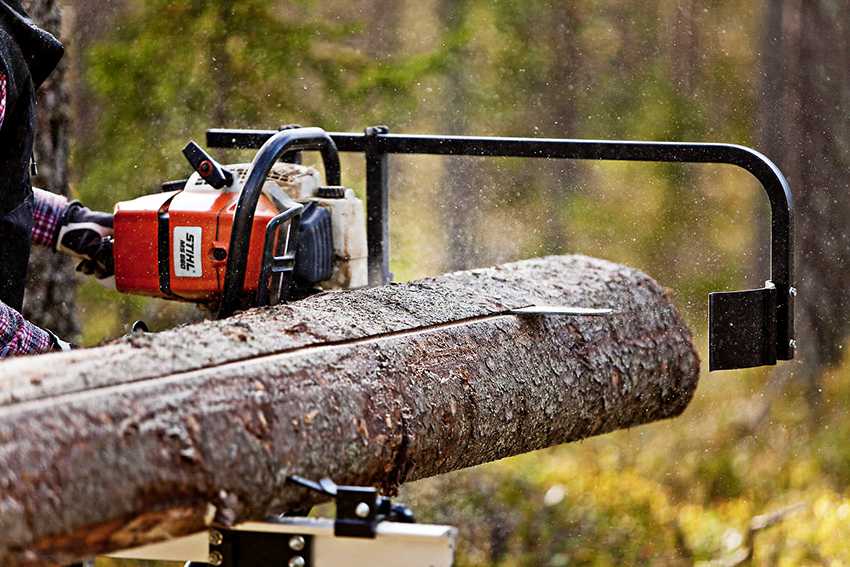

Виды насадок на бензопилу для продольного пиления

Для продольного пиления древесины используются два вида насадок. Одни из них предназначены для нарезки материала в вертикальном направлении, а другие – в горизонтальном.

Насадки для распила древесины в вертикальном направлении состоят:

  • из адаптера (крепится в зоне основания на шине);
  • направляющей (используется для передачи прямолинейного движения, фиксируется к доске, которая ставится на бревно).

Приспособления для продольного пиления бывают вертикальными и горизонтальными. Благодаря такому строению продольный рез получается очень точным. Этот тип насадки может применяться для разных целей.

С помощью вертикальной насадки можно выполнить следующие задачи:

  • распилить бревно надвое;
  • разделить материал на четыре части;
  • изготовить из бревна качественный брус, который впоследствии может использоваться для строительных работ;
  • сделать из бревна доски или несколько брусьев небольшого размера.

На заметку! Если распиловка предполагает изготовление нескольких брусьев, в процессе работы придется постоянно менять положение доски. Применение вертикальной насадки требует определенной сноровки, ведь незакрепленный конец направляющей может уходить в сторону.

Горизонтальная насадка, в отличие от вертикальной, фиксируется на направляющей в двух местах. Стоимость съемных приспособлений для продольного распила варьируется в диапазоне от 1800 до 2300 руб.

К каким бензопилам подходит

Нельзя купить любую насадку — кородер и поставить её на какую угодно бензопилу. Вероятность, что насадка подойдет к конкретной бензопиле при таком выборе «не глядя», ничтожно мала.

Связано это с тем, что посадочные места для звездочек привода у бензопил разных брендов отличаются по размерам и формам рельефа зацепления. Они могут отличаться даже у бензопил одного бренда, но разных моделей.

Есть ещё проблемы, с которыми может столкнуться пользователь, купив насадку, даже специально сделанную под размеры конкретной модели бензопилы. Это снятие приводной звездочки. На некоторых моделях это легко. Достаточно снять стопорное кольцо и от руки — звездочку.

На других она снимается вместе с барабаном муфты сцепления, потому что узел выполнен как единое целое — нераздельные корпус барабана и звездочка. Для таких вариантов шкив должен быть также единым целым с барабаном муфты сцепления, и продаваться в таком виде.

Но главная проблема в том, что на некоторых бензопилах снятие ведущей звездочки вместе с барабаном муфты сцепления или отдельно весьма затруднительно. Иногда требуется применение специальных съемников.

Это значит, что также затруднительно будет поставить шкив. А затем снять его и поставить на место звездочку, когда потребуется пилить.

Тогда каждый переход из режима в режим будет равен по усилиям и времени ремонту средней сложности. А после десятков таких операций могут быть деформированы (развальцованы) места посадки и сами узлы.

Насадка короед на бензопилу – как сделать своими силами?

Для изготовления такой насадки потребуется подготовить металлический цилиндр с ровными краями

Очень важно, чтобы внутри цилиндр был заполнен металлом, но не чугуном, так как двигатель бензопилы будет часто перегреваться от работы с тяжелой насадкой

Цилиндр должен быть зафиксирован и свободно вращаться на поперечине. Оба края поперечины необходимо закрепить внутри полуоткрытого корпуса. Сам корпус также следует сделать из металла, так как пластик будет повреждаться и трескаться от вылетающей коры. К бензопиле корпус с рабочим цилиндром должен крепиться посредством прочной металлической штанги.

Приводить в действие короед будет двигатель бензопилы посредством ремня. Для этого один его конец потребуется зафиксировать на валу двигателя, а второй – на валу цилиндра. Среди преимуществ насадки короеда следует выделить простоту в установке и демонтаже. Все, что потребуется – это установить штангу и надеть приводной ремень на вал двигателя.

Установка насадки

Установку насадки – кородера на бензопилу рекомендуется производить в следующей последовательности:

  1. Снимается шина и пильная цепь.
  2. Снимается звездочка привода пильной цепи.
  3. На её место ставится шкив под ремень.
  4. На место шины ставится кронштейн с рабочей головкой. Пазы его крепления идентичны по размерам пазам шины.
  5. Натягивается приводной ремень также, как натягивается цепь.
  6. Окончательно затягиваются гайки крепления шины (кронштейна).

Режим работы дебаркера и пильной цепи схожи. Только вместо зубчатой шестеренки, приводящей в движение пильную цепь, здесь шкив приводит в движение приводной ремень. Ремень передает крутящий момент рабочей головке с резцами.

Натяжка ремня важна также, как и цепи. Слабо натянутый ремень будет пробуксовывать и перегреваться от трения. Может соскочить со шкивов. Перетянутый ремень затрудняет работу двигателя, сильнее нагревается. В итоге растягивается и может быстро выйти из строя, став тонким и чрезмерно длинным.

Масло в масляный бачок для смазки цепи не заливается. Ремень должен оставаться сухим. Иначе он будет проскальзывать по шкивам. И масло может испортить структуру ремня, он набухнет, станет мягким и разрушится.

На холостых оборотах головка дебаркера не должна вращаться, также, как и пильная цепь. Обороты регулируются нажатием ручки газа.

Виды короедов для бензопил

В зависимости от конструктивных особенностях короеды для бензопил делятся на следующие виды:

  • барабанные кородеры – используются для сплошного снятия лишней коры на древесине. Рабочие органы этой насадки представлены фрезой и барабаном. Монтаж приспособления производится при помощи узла штатного подшипника. Барабанные короеды выделяются повышенной надежностью и простотой заводского устройства. Для его установки, согласно руководству по эксплуатации, потребуется не более 5 минут;
  • дисковые кородеры – приспособления этого типа используются преимущественно для проделки аккуратных отверстий и пазов разной сложности исполнения, форм и размеров. За работу этой насадки отвечает клиновый ремень, который получает энергию от двигателя пилы и передает ее на рабочий орган оборудования. В конструкции этой насадки ведомый шкив находится на штатной оси. При использовании короеда оператор имеет возможность регулировать скорость вращения головки, не останавливая при этом работу двигателя бензопилы.

Благодаря выносливости современных кородеров их можно использовать не только для снятия коры, но и для строгания древесины. Это позволит сэкономить время оператора, повысив при этом качество обработки досок и бревен.

Устройство и функции кородера

Кородер, который также называют короедом, чаще всего используется на небольших пилорамах. Главная его задача – это аккуратное снятие слоя коры. Таким образом, это приспособление помогает сделать ствол или бревно ровным и гладким.

В стандартной комплектации за основу кородера взята небольшая фрезерная головка. Она обладает формой гладкого цилиндра и располагается на специальном металлическом штыре. В задней части рабочего узла кородера расположен пластиковый или стальной кожух, который защищает оператор от опилок и частиц коры.

В действие насадка-кородер к бензопилам приводится при помощи ремня, который передает на фрезерную головку усилие, создаваемое двигателем. К самой бензопиле приспособление крепится при помощи штатива. В его средней части вырезан паз, который позволяет зафиксировать насадку винтами, закрепляющими штатную шину и цепь.

Разновидности инструмента

Дробильные машины для древесины имеют множество названий. Это и щепорезка, и шредер, и веткоизмельчитель Гризли. Вне зависимости от наименования механизм работы оборудование имеет один принцип.

Состав любой машины для измельчения дров:

  • Стальной корпус, на котором находятся рабочие механизмы и детали.
  • Электро-, дизельный или бензиновый двигатель.
  • Мотор.
  • Режущее устройство.
  • Ременная передача.
  • Кожух.
  • 2 ёмкости для передачи сырья и выгрузки готового продукта.

Домашние умельцы для создания своими руками веткодробилки по чертежу используют такие решения:

  1. На вал прикрепляют 20−30 дисковых пил, которые имеют зубья твёрдого сплава.
  2. На валу делают 2−6 продольных пазов, в зависимости от мощности двигателя. На них будут находиться ножи из углеродистой стали. Ветки будут измельчаться под углом 90 градусов к лезвиям.
  3. Дробилку насаживают на вал, где прикреплены ножи к кругу. Ветви должны подаваться под углом 45 градусов по отношению к дискам.
  4. Чтобы увеличить силу резки в машине, насаживают на свободный край вала маховик.

Не рекомендуется выбирать двухвальный тип. Он сложен в изготовлении, а также требует много затрат. При это производительность у такого агрегата небольшая.

Рекомендуем: Изготовление брикетировочного пресса для прессования опилок

Подготовка материала и рамы

При изготовлении щепорезки требуется немало затрат. Если найти материал в хозяйстве, можно значительно сэкономить на создании шредера. Для изготовления рамы могут подойти такие виды металла:

  • Равнополочный одинарный уголок, ширина которого 50−63 мм.
  • 2 сваренных уголка коробочкой по 35 мм.
  • Профиль 4 на 4 см.
  • Швеллер, номер которого может быть от 6,5 до 10.
  • Круглые трубы диаметром от 32 до 48 мм.

Электродвигатель крепят на листе из стали, толщина которого равна 10 мм, а размеры соответствуют расстоянию между отверстиями на кромке.

Натянуть ремень можно 2 способами:

  • Отверстия для крепления двигателя делают продолговатыми. Они должны фиксироваться болтами.
  • Плиту ставят с одной стороны на шарниры, а с другой — на шпильки. Это позволяет подтянуть ремень весом двигателя.

Для простого самодельного измельчителя веток для отопления понадобятся 20−25 приставочных шайб диаметром в 2 см и дисковых пил с твердосплавными наконечниками. Это поможет создать рабочую область в 8 см шириной. Снимая или добавляя плиты, можно с легкостью уменьшить или расширить её.

Крепить дисковые пилы вплотную друг к другу запрещено, ведь их зубья толще основания. Чтобы компенсировать разницу, ставят шайбы между пилами. Вал вытачивают из стального стержня на токарном станке. Перед этим необходимо выбрать 2 подшипника. Под их размер и будет вытачиваться вал. Кроме того, нужно изготовить корпус для подшипников с крепёжными кромками. Нередко их можно встретить в магазине или купить с рук.

Далее нарезают резьбу на валу для крепления пил. Вместо маховика применяют стальной круг толщиной 1 см. Также подойдёт шкив, взятой из сельхозтехники. В качестве контрножа может выступать опорная плита из стали. Её нужно вырезать из металла, толщина которого более 1 см.

Для сбора дробильной машины с дисками также потребуется:

  • Круги из стали толщиной от 15 до 20 см. Их диаметр должен варьироваться от 40 до 50 см. Он зависит от мощности двигателя.
  • Металл в листах на кожух толщиной более 5 мм.
  • Металлический лист не толще 2 мм для сварки ёмкостей.
  • Болты с гайками размером 12−16.

Особые рекомендации создания рамы:

Высоту подбирают под рост

Важно, чтобы закладывать сырье было удобно. Ширина рамы не должна быть меньше 50 см, иначе конструкция не будет устойчивой

Между стойками варят поперечины, чтобы придать основе жёсткость. Для мобильности шредера к станине крепят колёса и ручку. Двигатель лучше поставить в створе основы. При этом он не должен выпирать.

Рекомендуем: Бытовой измельчитель соломы для частного подворья

О возможностях бензопилы

Компактный и мощный мотор, неприхотливый в использовании бензиновый двигатель, герметичная система для подачи бензина, карбюратор мембранного типа (см. как настроить тут) – все это обеспечивает широкий спектр выполняемых бензопилой работ.

Конструкция бензопилы выполнена настолько удачно, что возможность поломки при ее использовании практически исключается (особенно при правильной обкатке).

Чтобы выбрать себе бензопилы, прочитайте наш рейтинг лучших бензопил.  В этой нашей статье вы найдете советы по выбору бензопилы.

Возможно вам так же будет интересна статья про то, какие бензопилы выпускает  производитель штиль.

Технология распила бензопилой

Перед тем, как распустить бревно на доски в домашних условиях, необходимо грамотно раскроить его, чтобы получить максимальное количество качественных досок при минимальном количестве отходов. Рациональное использование сырья достигается при применении специальных схем распиловки. На дерево наносится разметка, соответствующая поставленной цели и виду запланированных пиломатериалов.

Перед началом работы необходимо тщательно закрепить заготовку, чтобы достичь высокого качества поверхности досок. Распил бревна осуществляется чаще всего по горизонтали. Преимущество горизонтального распила заключается в том, что затрачивается меньше усилий на удержание на весу мотопилы. Распилить заготовку вдоль мотопилы можно пользуясь приспособлениями для продольной распиловки — деревянным упором — приспособлением, изготовленным своими руками.

При использовании насадки для продольного распила необходимо тщательно закрепить её на корпусе бензопилы. Перед началом работы необходимо позаботиться о создании базовой поверхности, параллельно которой будет происходить распил бензопилой.

В продольный распил необходимо вставлять клинья, во избежание зажима полотна мотопилы отпиленным краем доски. Пила должна двигаться плавно, нельзя с силой давить на неё. Распиливать бревно лучше вдвоём, так как необходимы дополнительные руки для передвижения и закрепления заготовки, чтобы вставить клинья в распил.

Зная все эти тонкости и особенности, несложно самостоятельно распилить брус или бревно на доски.

Правила безопасности при проведении работ

Прежде чем начать пилить заготовку бензопилой, необходимо принять меры, чтобы работать было безопасно:

  • убедиться, что насадка смонтирована на бензопиле согласно прилагающемуся чертежу;
  • обязательно знать виды неполадок бензопилы и способы их устранения;
  • тщательно подготовить рабочее место и надёжность крепления заготовки;
  • при работе обязательно носить спецодежду, очки, защищающие глаза от попадания мелких опилок, наушники для защиты от шума, респиратор для защиты органов дыхания;
  • запуск бензопилы происходит на земле, тормоз цепи нужно разблокировать перед самым началом работы;
  • обязательно иметь под рукой аптечку для оказания первой помощи;

Знание и точное соблюдение правил безопасности позволит провести распиловку заготовки бензопилой без вреда для здоровья и получить качественный пиломатериал.

Назначение насадки

Само название — кородёр — позиционирует насадку как устройство для снятия коры с цельных стволов дерева. Это трудоемкая операция. Раньше проводилась вручную с помощью топора, скобеля в виде острого полотна с двумя ручками или обрезанной под прямоугольник и заточенной штыковой лопаты.

Дебаркер делает эту работу легко, быстро и качественно.

Но это не единственное его назначение. С его помощью быстро и точно делаются углубления и пазы в бревнах для посадки верхнего яруса венцов при строительстве срубов.

Также кородер применяется для грубого фугования и выравнивания любых поверхностей древесины.

Отдельное направление возможностей, которые открывает применение дебаркера — это:

  • деревянное зодчество;
  • скульптуры из цельных бревен;
  • элементы ландшафтного дизайна;
  • любые нестандартные изделия самых причудливых форм.

Все это можно делать с помощью одного приспособления, без многочисленного набора топоров, резцов, стамесок, фуганков и прочих ручных инструментов.

Как сделать насадку-короед своими руками?

Насадку-короед для бензопилы можно изготовить в домашних условиях, используя для этого подручные средства. Все подготовленные металлические детали необходимо предварительно покрыть грунтовкой и несколькими слоями краски – это защитит приспособление от коррозии, которая может образоваться во время эксплуатации кородера при обработке мокрой древесины.

Порядок действий во время конструирования насадки должен быть таким:

Вначале изготовитель должен сделать гладкую цилиндрическую заготовку, используя для этого цельный кусок металла. Его внутреннее пространство должно быть заполнено тяжелым металлом, к примеру, чугуном – это обеспечит плотное прилегание рабочего органа насадки к обрабатываемой древесине. Для изготовления заготовки подойдет стальная труба, внутрь которой необходимо залить расплавленный чугун или свинец. После застывания металла внешние края цилиндра нужно тщательно зашлифовать;
Внутри цилиндра по вертикальной оси потребуется просверлить тонкое сквозное отверстие, в которое нужно установить крепкий стальной стержень

При этом важно помнить, что цилиндрическая заготовка должна свободно вращаться на штыре. К боковой части штыря потребуется прикрепить ведомый ролик – он необходим для дальнейшей установки приводного ремня, вторая часть которого должна быть соединена с ведущей звездочкой муфты сцепления бензиновой пилы;
В задней части кородера нужно установить защитный кожух

Его можно сделать из тонкой стальной пластины или стеклоткани, пропитанной смолой и эпоксидным клеем.  Кожух должен быть установлен на отдельной пластине, вторую часть которой потребуется приварить к корпусу самодельного короеда;
Все сделанные своими руками элементы кородера потребуется прикрепить к заранее подготовленной стальной штанге. Заднюю ее часть необходимо обработать так, чтобы ее можно было беспрепятственно установить вместо режущей гарнитуры хозяйственной бензопилы.

Чтобы протестировать самодельный кородер, нужно установить его на бензопилу и проверить в режиме холостых оборотов. При этом правильно подключенный короед должен вращаться на небольшой скорости, которая должна увеличиваться одновременно с нажатием оператора на акселератор бензоинструмента.

Это интересно: Не заводиться, глохнет бензопила: причины и способы устранения

Насадки

«Кородер» – приспособление для резки

Кородер – насадка, которая предназначена для удаления коры и наростов различного происхождения. С ее помощью можно вырезать пазы и чашки, строгать бревна. Данная насадка отличается простотой в использовании и надежностью. Установить ее можно буквально за пять минут, если следовать всем указаниям, которые прописаны в инструкции по ее эксплуатации.

Цена: от 1260 до 1650 рублей.

«Короед» – фреза для обработки дерева

Короед – так называется специальная фрезерная головка. Используется для обработки бревен, брусьев и досок. Помогает аккуратно вырезать пазы и чашки. Насадка выпускается в комплекте с ремнем и используется для бензопил, которые имеют на цепи звездочку с шестью лучами. С помощью такой насадки можно также шкурить дерево.

Цена: от 1620 рублей до 1990 рублей.

Косилка для пилы

Насадка представляет собой роторную косилку. Имеет в комплекте нож, с помощью которого скашивается трава. Чаще всего такие насадки выпускаются для бензопил марки «Stihl». Для других бензопил также можно заказать изготовление данной насадки.

Цена: от 2200 до 2550 рублей.

Для снятия коры

Насадка для снятия коры используется для того, чтобы чистить бревна от коры. С ее помощью также можно удалять сучья различных размеров, делать острыми колья, выполнять все виды работ, для которых используется топор, делать замки угловые под сруб.

Насадка для снятия коры

Монтируется на стандартном месте шины бензопилы. Корпус насадки имеет дополнительную защиту. Подходит для таких моделей бензопил, как «Stihl» MS250- MS361 и бензопила «Хускварна» H55 – H365 и Хускварна 137.

Цена: от 15000 до 18000 рублей.

Лодочный мотор

Применяется для глиссирующих и водоизмещающих лодок, высота транца которых не превышает 38 сантиметров. Насадка для лодки легко и просто устанавливается.

В комплекте с ней идет руководство по эксплуатации, следуя советам которого, вы легко и быстро сможет установить насадку.

Цена: от 1200 до 2200 рублей.

Насадка для продольного пиления

Данный вид насадки представляет собой уменьшенный вариант пилорамы. Ее очень удобно использовать в «походных» условиях (см. мини бензопилы).

Может работать автономно, а это значит, что ее можно взять с собой на выездную работу по распилу древесины.

Цена: от 1799 до 2300 рублей.

«Бензорез»

Работает за счет отрезных кругов, которые имеют диаметр до 20 сантиметров и посадочным отверстием до 22 сантиметров.

Цена: от 1720 до 1850 рублей.

«Болгарка»

Позволяет использовать бензопилы в качестве болгарки. Работает посредством ременной передачи.

Цена: от 2200 до 2760 рублей.

«Лебедка»

Насадка лебедка используется для подъема на высоту и перемещения тяжелых грузов, а также для буксировки транспорта. Отличается простотой в использовании и довольно компактными размерами.

Если сочетать данную насадку с плугом или окучником, можно в разы быстрее обработать участок земли.

Цена: от 3000 до 3920 рублей.

«Кусторез»

Насадка “Кусторез”

Насадка кусторез применяется для обрезки сучьев и кустов. Подходит для ухода за растениями на дачном участке. В отличие от электрических кусторезов может работать автономно. Отличается высокой мощностью.

Цена: около 1990 рублей.

«Мотобур»

Используется для сверления ям в земле и во льду диаметром до 35-40 сантиметров. Незаменима для подледной рыбалки.

Такая насадка позволяет сэкономить на покупке мотобура.

Цена: от 2500 до 5200 рублей (в зависимости от функциональности).

Насадки и приспособления для бензопилы значительно облегчают монтажные, строительные и ремонтные работы. Без них не обойтись на даче. Установить насадки своими руками не составит труда. К каждой модели в комплекте прилагаются не только рабочие элементы, но и руководство по эксплуатации, прочитав которое вы сможете установить любую насадку за 10 минут.

Дебаркер, кородер чашкорез для бензопилы: насадки для обработки древесины

Специальные виды насадок на бензопилу для снятия коры со спиленных бревен и проделывания продольных и поперечных пазов, называется кородером или дебаркером. Изделия бывают двух вариантов исполнения — дисковые и барабанные. Каждый вариант имеет соответствующее предназначение, однако для их обозначения используется общее название дебаркер.

Барабанные дебаркеры используются для удаления с бревен и досок коры, а дисковые за счет специфики конструкции предназначены непосредственно для вырезания монтажных пазов, чаш и углублений. Более подробно познакомимся с моделями по-отдельности.

Насадки дискового типа представляют собой круглую фрезу с выемками, в которых расположены лезвия. Такие устройства еще называют чашкорезами. Диск фиксируется на шпинделе при помощи контргайки. В действие приводится механизм от ременной передачи.

Такие устройства можно применять не только для проделывания пазов в древесине, но и для снятия коры. Однако для реализации последней функции потребуются большие затраты времени и сил, поэтому лучше использовать кородер, описание которого представлено ниже. Чашеобразный дебаркер или фигурная фреза используется для художественной резки и изготовления деревянных скульптур.

Как выглядит такой инструмент в работе, можно посмотреть на видео ниже.

Средняя стоимость таких насадок составляет 40-50 долларов. Однако есть модели дороже, которые отличаются высокой износоустойчивостью материалов.

Дебаркеры на бензопилу барабанного типа (их еще называют кородерами и окаривателями) представляют собой цилиндрические элементы с несколькими пазами, в которых установлены лезвия. Количество ножей зависит от модификации насадки. Их может быть 2 или 4. Основная цель таких устройств — снятие коры с бревен.

Как и насадки дискового типа, барабанные устройства приводятся в действие также от ременной передачи. Принцип установки насадки кородер на бензопилу, а также особенности ее применения, можно посмотреть на видео.

Основные параметры кородеров для бензопилы:

  • вес. Средний их вес составляет около 3 кг;
  • минимальная мощность двигателя бензопилы. Не рекомендуется использовать устройства на бензопилах с моторами, мощность которых ниже 3 л.с.;
  • скорость работы. Оптимальная скорость составляет 8000 об/мин;
  • рабочая ширина. Составляет 12 см.

Монтаж насадки выполняется довольно легко. Для этого необходимо снять шину с цепью, а также поменять штатную звездочку на шкив. Стоимость изделий начинается от 30 долларов.

Устройство и принцип работы приспособления

Насадка — кородер состоит из следующих основных частей:

  • шкив под приводной ремень;
  • приводной ремень;
  • кронштейн с рабочей головкой.

Есть множество разновидностей рабочих головок:

  • узкие большого диаметра;
  • широкие меньшего диаметра;
  • с открытым креплением ножей (фрез);
  • с закрытым креплением, как у электрорубанков;
  • со столом для ограничения и регулировки глубины захвата и без него;
  • с фигурными резцами разных профилей для разных целей.

Их объединяет общий принцип конструкции. По сути, это вал на двух подшипниках в каретках со шкивом. Такой же, как у электрорубанков. Разница в размерах, форме вала и ножей (фрез) и способах их крепления.

Устройство и принцип работы приспособления

Насадка — кородер состоит из следующих основных частей:

  • шкив под приводной ремень;
  • приводной ремень;
  • кронштейн с рабочей головкой.

Есть множество разновидностей рабочих головок:

  • узкие большого диаметра;
  • широкие меньшего диаметра;
  • с открытым креплением ножей (фрез);
  • с закрытым креплением, как у электрорубанков;
  • со столом для ограничения и регулировки глубины захвата и без него;
  • с фигурными резцами разных профилей для разных целей.

Их объединяет общий принцип конструкции. По сути, это вал на двух подшипниках в каретках со шкивом. Такой же, как у электрорубанков. Разница в размерах, форме вала и ножей (фрез) и способах их крепления.

К каким бензопилам подходит

Нельзя купить любую насадку — кородер и поставить её на какую угодно бензопилу. Вероятность, что насадка подойдет к конкретной бензопиле при таком выборе «не глядя», ничтожно мала.

Связано это с тем, что посадочные места для звездочек привода у бензопил разных брендов отличаются по размерам и формам рельефа зацепления. Они могут отличаться даже у бензопил одного бренда, но разных моделей.

Есть ещё проблемы, с которыми может столкнуться пользователь, купив насадку, даже специально сделанную под размеры конкретной модели бензопилы. Это снятие приводной звездочки. На некоторых моделях это легко. Достаточно снять стопорное кольцо и от руки — звездочку.

На других она снимается вместе с барабаном муфты сцепления, потому что узел выполнен как единое целое — нераздельные корпус барабана и звездочка. Для таких вариантов шкив должен быть также единым целым с барабаном муфты сцепления, и продаваться в таком виде.

Но главная проблема в том, что на некоторых бензопилах снятие ведущей звездочки вместе с барабаном муфты сцепления или отдельно весьма затруднительно. Иногда требуется применение специальных съемников.

Это значит, что также затруднительно будет поставить шкив. А затем снять его и поставить на место звездочку, когда потребуется пилить.

Тогда каждый переход из режима в режим будет равен по усилиям и времени ремонту средней сложности. А после десятков таких операций могут быть деформированы (развальцованы) места посадки и сами узлы.

Как сделать приспособление своими руками

Самый сложный узел кородера — непосредственный рабочий орган, вал на подшипниках с каретками и режущими ножами (фрезами). При желании подобные изделия можно заказать в металлообрабатывающей фирме. Стоить это может дороже, чем полностью готовая насадка в продаже.

Точность допусков на местах посадки подшипников и сбалансированность по весу во избежании вибрации гарантировать при штучном производстве трудно. В итоге вал может быть эксцентричен по весу и сильно вибрировать и даже прыгать при работе на высоких оборотах.

Возможен перекос подшипников при посадке их в каретки и вследствие — быстрый выход из строя.

Можно использовать готовый узел от сломанного электрорубанка: вал шириной 100-140 мм и примерно такого же диаметра.

Вторая сложная деталь — шкив под ремень, точно подходящий на посадочное место вместо звездочки.

Ведущий и ведомый шкивы должны иметь одинаковый профиль под ремень и располагаться строго параллельно, в одной оси, без перекосов относительно плоскостей друг друга.

Начало кронштейна крепления, который примыкает к бензопиле на место шины, точно повторяет все её размеры (ширина, толщина, длина, положение и размеры пазов).

Сам кронштейн выполняется из прочной трубы или уголка, чтобы ремень при натяжке и работе не согнул его.

Как видно, это простое на первый взгляд изделие достаточно сложно в изготовлении. И проще купить насадку — кородер в готовом виде. Цена на эти изделия — от 2000 до 3200 руб.

Получить представление о том, как выглядит и работает дебаркер, можно на этом видео:

Но при этом обязательно нужно убедиться в совместимости насадки и конкретной бензопилы. Лучше, когда насадка сделана точно под определенную модель конкретного бренда пилы. Это облегчает выбор и гарантирует совместимость.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
