Кримпер. Как выбрать и пользоваться?

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

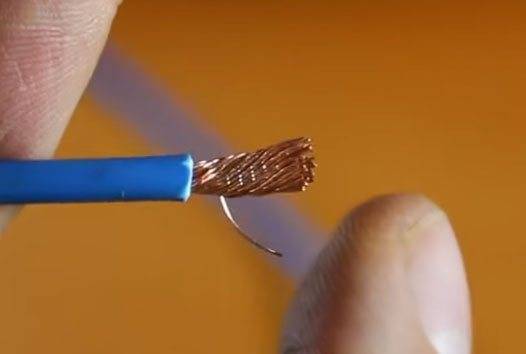

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Какой кримпер выбрать?

Если вы не стеснены в средствах, то внимание следует обратить на модели, к которым предлагаются ножи, кусачки, пассатижи и набор до пяти сменных насадок, предназначенных для работы с проводами разного диаметра. Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно

Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно.

Отсутствие механизма регулировки усилия обжима существенно ограничивает востребованность оснастки. Слишком слабый обжим приведет к ухудшению механических характеристик и плохой электропроводности соединения. Слишком плотный обжим до определенной степени может улучшить электрические характеристики, но может и повредить корпус клеммы, уменьшая прочность на растяжение или сопротивление вибрационным нагрузкам. Любая из этих проблем может привести к потере производственного времени, повреждению, ремонту и даже к потенциальной травме.

Проверка в работе

Обжим клемм

Как уже говорилось пресс-клещи позволяют обжимать изолированные клеммы трех диаметров. Проверим самый большой из них — 6 мм. Причем для проверки качества обжима усложним испытание и вставим в клемму провод сечением 1.5 мм. Если пресс-клещи надежно зафиксируют такой провод, то с проводами большего сечения вообще не будет проблем.

Вставляем провод в клемму и настраиваем клещи.

Сжимаем и проверяем качество обжимки. Получилось неплохо. Провод закреплен в клемме надежно.

Перекусывание болтов

Данное испытание еще до старта вызывало большой скепсис. Перекусить болт подобными клещами (когда это не удается иной раз даже более мощными кусачками) — верится с трудом. Но пробуем.

Берем болт 35 мм (М3,5) и вкручиваем в соответствующее отверстие.

Сжимаем. Сжимаем сильнее. Болт в отверстии перекашивает, клещи начинают деформироваться. Останавливаем пытку.

Результат — болт немного погнут, но даже и не думал поддаваться перекусу.

А что смогут сделать клещи с медным финишным гвоздем толщиной в 1 мм? Дадим им шанс «сохранить лицо» в этом испытании.

Но нет, даже такую мелочь как гвоздик, пресс-клещи не смогли перекусить. Только как следует погнуть.

Увы, но это часть инструмента по факту абсолютно бесполезна.

Резак для проводов (wire cutter)

Чуть выше мы говорили, что толстый слой эмали на рабочей кромке резака вызывает опасение за качество реза. Проверяем.

Для проверки берем медный провод сечением 1.5 мм.

Кромки резака сходятся, но провод не перекушен. Он погнут, пережат, но не разъединен. Очень напоминает фиаско бокорезов в дешевых плоскогубцах.

Резак для проводов, как и болторез, не функционален.

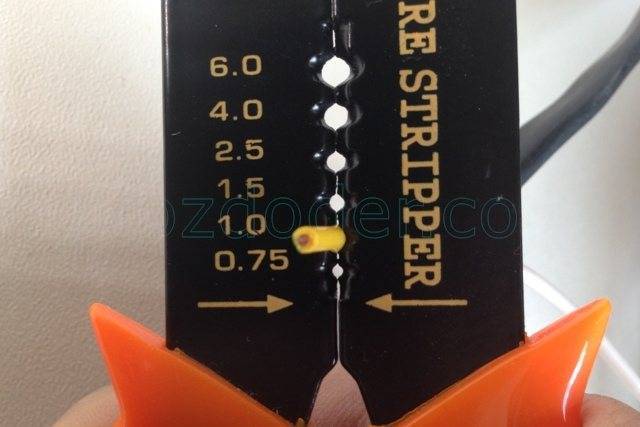

Зачистка от изоляции (wire stripper)

Для проверки качество зачистки берем всё тот же провод с сечением 1.5 мм.

Кромки смыкаются. Немного крутим клещи, удерживая провод. И вот изоляция снята. Сам провод не поврежден.

Набор пресс клещи CTF

В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема.
Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.

Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.

Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.

Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.

Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?

Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.

При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.

А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.

Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?

А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.

Модель пресс клещей CTF в своей конструкции также имеет:

храповый механизм

регулировку усилия сжатия матриц

Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.

Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.

На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.

Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.

Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.

Также клещи ctf имеют:

механизм разблокировки из любого положения

кнопку фиксации рукояток

Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.

Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.

Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.

В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.

Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.

Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей.
Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.

https://youtube.com/watch?v=56gT1Edvhgw%3F

Матрицы для пресс клещей

Для чего нужны целых 5 наборов матриц? Здесь не только разница в сечении обжимаемых наконечников, но и в их функциональности и типоразмере.

Под каждый вид наконечников можно подобрать свой идеальный вариант.
В пресс клещах CTB, как и в CTF матрицы взаимозаменяемы, что делает эти наборы абсолютно совместимыми и может существенно сэкономить ваш бюджет.

Чаще всего приходится пользоваться матрицами предназначенными для опрессовки втулочных изолированных и неизолированных наконечников марки НШВИ и НШВ. На матрицу нанесена цифровая маркировка по сечению наконечника.

Эти матрицы специально разработаны для формирования монолитного штифта на конце многопроволочной жилы.

Для придания механической прочности на внутренней поверхности профиля опрессовки нанесено специальное рифление.

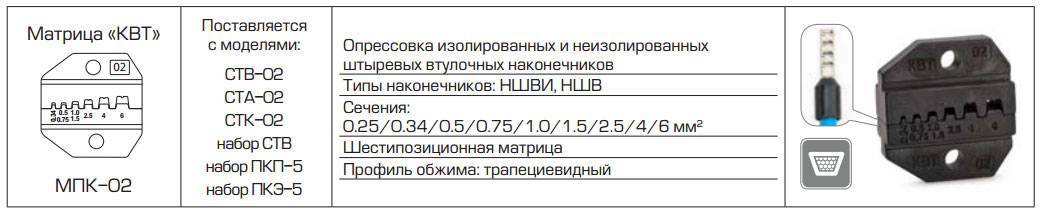

Матрица модели МПК-02 подходит под наиболее популярный ряд втулочных наконечников сечением от 0,25 до 6мм2. А что делать если у вас втулочный наконечник сечением целых 25мм2? Здесь вас выручит матрица модели МПК-03. Эта матрица уже обжимает втулочные изолированные и неизолированные наконечники от 10 до 25мм2.

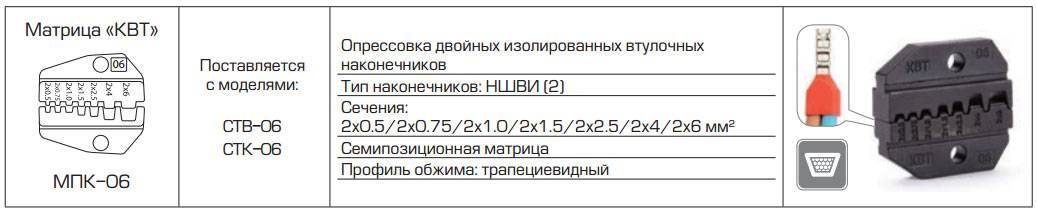

Для опрессовки двойных втулочных наконечников марки НШВИ-2 нужно воспользоваться матрицей МПК-06. Она имеет 7 позиций и обжимает наконечники от 0,5 до 6мм2.

Имейте в виду, что в комплекте с инструментом она не идет и вам придется докупать ее отдельно. Ознакомиться с текущими ценами и подобрать себе наборы матриц можно здесь.

Есть и другой выход из ситуации. Если необходимо обжать двойной наконечник НШВИ-2, а докупать под него матрицу нет возможности, воспользуйтесь обыкновенной матрицей МПК-02.

То есть, когда у вас двойной наконечник сечением 4мм2 НШВИ(2)-4-12, то прессовать его нужно матрицей рассчитанной на одинарный под 6мм2.

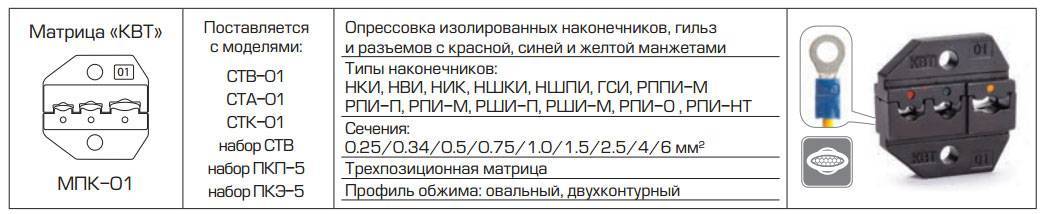

Еще в набор входит матрица МПК-01 для изолированных коннекторов марки НКИ, НВИ и им подобных. Она рассчитана на сечения от 0,5 до 6мм2.

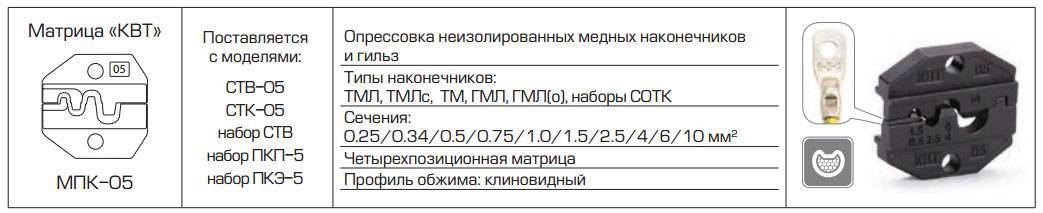

Ну и два последних набора матриц это МПК-04 – для автоклемм и МПК-05 – для неизолированных медных наконечников.

Матрицы вставляются в клещи таким образом, чтобы сторона матрицы с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.

Втулочные наконечники НШВИ данный кримпер обжимает трапецией. Такой профиль обжатия довольно широк и может вызвать некоторые проблемы с подключением отдельного оборудования. Имейте ввиду, что при подключении проводов к пускателям второй величины, после обжатия проводов относительно больших сечений трапецией, иногда приходится заводить их в контакты боком.

Стриппер и Кримпер: Что это? Как выбрать инструменты для обжима кабеля? На что обратить внимание?

Чтобы обеспечить эффективную передачу данных внутри сети, нужно сделать качественный обжим кабеля. Для успешного его проведения монтажнику понадобятся специализированные инструменты. Они должны быть качественными для того, чтобы получить эффективный результат.

Рассмотрим, как выбрать стриппер и кримпер

Поговорим о том, на что обратить внимание при выборе. Узнаем, для чего применяются оба этих инструмента

Что такое стриппер и зачем он нужен?

Стриппер применяется для того, чтобы очистить кабель от изоляции. С помощью него можно избавиться от одного слоя оболочки, сделав это так, чтобы проводники остались целыми. Единственное, что для этого требуется – поместить конец провода в специальное отверстие, а затем провернуть стриппер. Так, чтобы он совершил оборот на 360 градусов. После того, как проделаете это, вам останется всего лишь снять обрезанную часть. Для этого достаточно стянуть ее пальцами.

На что обратить внимание при покупке стриппера?

При покупке стриппера учитывайте следующие аспекты:

  1. Качество изделия. Стриппер ни в коем случае не должен иметь зазоры в структуре. Также, он не должен скрипеть при использовании.
  2. То, как размещены лезвия. Если они расположены максимально близко к ручке, откажитесь от приобретения изделия подобного типа. Есть большой риск того, что вы порежетесь во время использования стриппера.
  3. То, можно ли регулировать глубину реза. Этот аспект нужно учитывать только в том случае, если вы планируете взаимодействовать с кабелями, толщина у которых отличается.

После того, как кабель будет обработан стриппером и очищен от изоляции, нужно переходить к следующему моменту — использованию кримпера для обжима.

Что такое кримпер и как его использовать?

Кримпер имеет альтернативное название. Его называют обжимными щипцами, либо клещами. Алгоритм использования кримпера очень простой. Вам необходимо разместить конец провода, который предварительно был зачищен, в специальном отверстии изделия. После чего разместить наконечник внутри кримпера. И сдавить рукоятки. Если изделие щелкнет, то кабель опрессован.

При этом, кримпер можно применять как для обжима витой пары, так и для коаксиального кабеля.

На что обратить внимание при выборе кримпера?

Когда будете покупать кримпер, обратите внимание на ряд следующих характеристик:

  1. Масса изделия. Откажитесь от приобретения легких кримперов. Они имеют небольшую массу. Соответственно, и прочность у них довольно низкая. Слишком тяжелые изделия по массе лучше не приобретать. Поскольку от них будут уставать руки. Желательно найти золотую середину.
  2. Качество изделия. Все части инструмента должны быть симметричны. Если этого сходства у них нет, то не покупайте изделие. Оно некачественное.
  3. Тугость рукояток. Их не должно быть тяжело нажимать. В противном случае, использовать подобный кримпер будет неудобно.
  4. Наличие в структуре механизма-трещотки. Он нужен для того, чтобы снижать нагрузку на кисть во время сжимания рукояток.
  5. Комфорт во время эксплуатации. Вы не должны чувствовать неудобство, когда держите устройство в руке. Кримпер должен идеально держаться в ладони. Он не должен выскальзывать.
  6. Рукоятка. Существуют кримперы с очень удобным покрытием. Их внешняя часть прорезинена. Благодаря этому, изделие удобно лежит в ладони и не скользит. Также, можно найти вариант со специальными отверстиями для пальцев. Или кримперы, ручки у которых имеют особый рельеф. Благодаря этому, изделие будет плотно сидеть в ладони и не выпадет.

Позвоните нам по телефону, и менеджеры компании AVS Electronics помогут подобрать качественное оборудование под ваш конкретный случай!

Как пользоваться кримпером?

Если у вас – именно универсальный инструмент, то предстоит последовательно выполнить следующие действия:

  1. Воспользовавшись резаком, подровнять торцы наконечников или снять слой изоляции, мешающий обжиму.
  2. Установить в посадочное место кримпера ту обжимную секцию, которая соответствует вашему типу клемм – с изоляцией или без неё.
  3. Поместить провод в короткий металлический цилиндр, находящийся во вставке.
  4. Рукоятками сжать секции, в которых находятся клеммные наконечники (для приспособлений, развивающих небольшие усилия обжима, эту процедуру придётся повторить несколько раз).
  5. Отпустить рукоятки, всё остальное сделает возвратная пружина.

Если кримпер для обжима автоклемм вас не подвёл, то соединение окажется качественным, и потерь тока в месте сборки не будет.

Пошаговый механизм процесса обжатия

В теории он не является достаточно сложным. Главное – это наличие нужного инструмента, подходящих расходников и возможность приложения некоторых мускульных усилий (если конструкция кримпера не автоматизирована). Однако, неграмотное соблюдений обжимной технологии может сделать контакт неустойчивым, что заставит монтажника повторить всю процедуру заново. Последовательность традиционной процедуры будет состоять из следующих шагов:

  • Подготовительные мероприятия – на этом этапе нужно провести обработку провода, удалить с него защитную изоляцию посредством режущего элемента, при этом оставив запас в размере 3-5 миллиметров. Отдельно стоит удостовериться, что во время зачистки покрытия, несущая жила не пострадала. Если повреждение обнаружено, то такой участок придется отрезать полностью.
  • Подготовка соединения – на провод надевается гильза/наконечник либо коннектор, при этом открытая часть кабеля должна быть обезжирена либо на нее наносят специальную пасту (для кабелей СКС);
  • Подготовка инструмента – в матрице клещей устанавливается необходимый размер сечения и наконечника (наконечник вводится до упора).
  • Непосредственное обжатие – производится нажим на рабочие рукояти прибора либо запускается его гидравлика. По появлению характерного щелчка, процесс считается выполненным. Рукояти прибора возвращаются в первоначальное положение.
  • Завершающий шаг – при необходимости, оставшийся отрезок оплетки возвращается в место соединения и прогревается строительным феном (или иным инструментом).

Виды кримперов и их цена

Учитывая огромное количество существующих наконечников, обжимной инструмент делится на несколько видов.

Так, например, по расположению прижимных поверхностей среди электромонтажных кримперов существуют модели:

  • С расположенными горизонтально матрицами (ножничного типа) – напоминают обыкновенные клещи. Они легкие, обеспечивают высокую скорость работы и удобны в обращении.
  • С расположенными вертикально матрицами (выдвижного типа) – обычно весят больше предыдущего варианта и не так удобны в обращении, но ради справедливости следует отметить, что в своем большинстве обеспечивают равномерность обжатия. Тут рабочие поверхности двигаются параллельно относительно друг друга.
  • Диафрагменные (втулочного типа, цанговый) – оказывают на поверхность гильзы давление с четырех, и даже шести сторон, за счет чего провод обжимается плотно и качественно.

Советуем изучить Делитель напряжения

Кримперы также делятся на несколько видов по типу привода.

Так у ручных механических моделей принцип работы схож с обыкновенными клещами.

Рассчитаны такие кримперы, как правило, на работу с проводами небольшого сечения, так как обжимают ограниченную группу наконечников.

К автоматическим вариантам можно отнести следующие типы обжимников:

  • Мобильные полуавтоматические модели – модифицированные ручные кримперы, конструкцией которых предусмотрены съемные «разнокалиберные» матрицы, храповый механизм и устройство разблокировки.
  • Полностью автоматические модели с гидравлическими, электрическими или пневматическими механизмами, посредством которых и выполняется обжатие коннекторов. В этом случае можно говорить о настольных или стационарных кримперах, которые не только развивают достаточное для работы с толстыми кабелями усилие, но и способны работать очень быстро и эффективно. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Кримперы могут быть как универсальными, так и узкоспециализированными.

Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем.

Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Так ручные варианты обойдутся для покупателя в сумму от 250 до 3000 рублей.

Стоимость гидравлических опрессовщиков зачастую превышает отметку в 6 – 15 тыс. рублей.

Кримперы для опрессовки шлангов высокого давления и вовсе стоят свыше 20 тыс. рублей.

Приведенные ниже советы помогут с выбором обжимника.

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

  1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.

  2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.
  3. Заведите пары в коннектор.

  4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.

  5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.
  6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.

  7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.
  8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.

  9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
  10. По аналогии обожмите другую часть кабеля.

Мнение эксперта
Егор Разумный
Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Как использовать

Принцип работы у различных моделей кримперов одинаков. Естественно, нужно заранее выполнить предварительную подготовку концов кабеля. Изоляция должна быть снята по определенной длине. Изоляция кабеля (хотя бы ее малейшая часть) должна попадать под обжим. Это значительно снижает риск переламывания жил. Это требование нужно учесть особенно при использовании клеммы, которая имеет разрезный хвостовик. Если данное условие не будет выполнено, разъём может отскакивать с конца провода. В основном это происходит при нагрузке.

Чтобы выполнить отжим провода, следует убрать внешнюю изоляцию.

Важно! Жилы зачищать нельзя!

При обжиме наконечника отдельные клеммы прижимаются к жилам провода. Как правило, коннектор вдавливается внутрь, сжимая наружную изоляцию кабеля для предотвращения переламывания жил.


Что нужно учитывать при покупке инструмента

При покупке нового инструмента следует проверить его состояние. Нужна правильная ориентировка наконечника в пазах обжимных губок. Кроме того, основная масса инструментов снабжена регулировкой усилия прижима и глубины вдавливания. Это следует иметь в виду, если используются клеммы различных производителей, так как они будут иметь не одинаковые механические характеристики.


Цена кримпера для обжима наконечников проводов

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

  • тонкостенных наконечников многожильных проводов;
  • толстостенных коннекторов многожильных проводов;
  • гильз кабеля большого сечения;
  • гильз последовательного соединения проводов;
  • разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Тонкостенные коннекторы подразделяются на три вида:

  1. НШВИ;
  2. Ножны;
  3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ. НШВИ


НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.


Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Советуем изучить Магнитный пускатель


Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.


Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.


Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

  • провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
  • жилы заводят во втулку с обеих сторон;
  • обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.


Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

  • провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
  • витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
  • проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
  • кримпером охватывают пластиковый разъём;
  • в корпус RJ-45 вставляют группу жил до упора;
  • сжимая клещами пластик, провода запрессовывают в разъём.


Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

  • бело-оранжевый;
  • оранжевый;
  • зелёно-белый;
  • синий;
  • сине-белый;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Опрессовка вручную: порядок действий и правила использования инструмента

Для соединения трубы и фитинга методом опрессовки необходимо выполнить следующие действия.

Отмерить от бухты металлопластиковой трубы мерный отрезок. Причем длину отрезка можно промерить как рулеткой, так и при помощи мерных отметок на внешней поверхности изделия. И, разумеется, при промере следует добавить немного длины на напуск.

Отрезать мерную часть, используя ножницы для резки металлопластиковых труб. Причем нижний край ножниц гильотинного типа при резке держат параллельно поверхности трубы, слегка вдавливая в нее. Именно так можно добиться идеального среза, расположенного под углом 90 градусов к центральной оси трубопровода.

Откалибровать обрезанные торцы трубы, используя для этих целей специальный инструмент – калибратор, которые не только выравнивает форму среза, но и снимает внутреннюю фаску с торца трубы. Надеть на трубу обжимную гильзу, снятую с торца фитинга. Вставить в срез штуцер фитинга и плотно прижать торец трубы к торцу соединительного элемента.

Далее следует отконтролировать положение трубы в гильзе, используя для этого круглый вырез на краю гильзы. Кроме того, поверх места контакта находится полупрозрачное монтажное кольцо, сквозь которое можно разглядеть место контакта торцов трубы и фитинга. Далее нужно задействовать инструмент для опрессовки металлопластиковых труб – пресс ключ и обжать место контакта.

Как пользоваться пресс клещами?

Для понимания сути процесса обжатия пресс — фитинга, рассмотрим последний пункт этой инструкции более подробно.

Общие правила использования данного инструмента выглядят следующим образом.

Пресс клещи кладут на стол, раздвинув рукояти на 180 градусов. Верхнюю часть обоймы клещей отсоединяют от нижней и вставляют в нее верхнюю половину пресс вкладыша, который должен соответствовать размеру трубы. В нижнюю часть разъемной обоймы вставляют, соответственно, нижнюю половину пресс вкладыша. После чего обойма ключа защелкивается.

В уже монолитную обойму клещей помещают собранный узел, состоящий из трубы и фитинга. Причем гильза пресс фитинга должна располагаться внутри пресс вкладыша.

После инсталляции трубы в обойму, рукояти ключа сдвигают навстречу друг к другу, до упора.

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку. В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Итак, нам потребуется:

  • Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
  • Тонкая плоская отвертка
  • Канцелярский нож
  • Кусачки (можно заменить обычными ножницами)

Порядок действий следующий:

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
