Ламельный фрезер. Как выбрать лучший?

Рейтинг ручных кромочных фрезеров по дереву

Кромочные агрегаты обладают сравнительно небольшой массой и умеренной стоимостью. Несколько моделей пользуются особенным спросом по причине надежности и качества сборки.

Ryobi R18TR-0

Компактный прибор комплектуется двумя ходовыми цангами 6 и 6,35 мм, оснащен подсветкой и прозрачным основанием. Поддерживает скорость работы до 29000 оборотов.

Важно! Ручной фрезер Ryobi действует от аккумулятора и не требует подключения к сети

Плюсы

  • небольшая масса;
  • высокая надежность и длительная гарантия;
  • работает независимо от сети.

Минусы

  • нет адаптера для пылесоса;
  • поставляется без зарядного устройства и аккумулятора.

Hammer FRZ710 Premium

Кромочный фрезер обладает хорошей эргономикой и удобно ложится в руку. Даже при максимальной скорости почти не чувствуется отдачи. К агрегату можно подключать фрезы разного диаметра для цанг на 10, 8 и 6 мм.

Плюсы

  • качественная сборка;
  • не вибрирует и не люфтит;
  • есть плавный пуск.

Минусы

  • нагревается при работе;
  • корпус довольно громоздкий.

Bosch GKF 12V-8

Компактный фрезер аккумуляторного типа для дерева отличается малым весом и высокой производительностью. На ручке есть резиновые накладки, в комплекте поставляются рожковый ключ и цанга с накидной гайкой.

Плюсы

  • двигатель бесщеточного типа;
  • богатая комплектация;
  • поставляется с батареей и зарядным устройством.

Минусы

  • нет плавного пуска и поддержки оборотов;
  • не предусмотрено упоров и подсветки.

Лучший фрезер по дереву погружного типа

Интерскол ФМ-40/1000Э отличается легкостью в управлении. Долговечность обеспечивается качественными материалами, а безопасной – встроенной электронной системой.

Характеристики

  • параметры цанги – 6 мм, 8 мм;
  • конфигурация – вертикальная;
  • глубина фрезерования – 44 мм;
  • мощность – 1100 Вт;
  • предельный размер фрезерного элемента – 30 мм;
  • число оборотов – 10000-25500 в мин;
  • масса – 3,1 кг.

Плюсы

  • Возможность настройки количества оборотов.
  • Корпус из металлопластика.
  • Можно настраивать точную глубину.
  • Шпиндель имеет фиксатор.
  • Имеется револьверный упор.
  • Низкий уровень шума при работе.
  • Оснащается патрубком для пылесоса.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ЛАМЕЛЬНОГО ФРЕЗЕРА

Ламельный фрезер — инструмент более универсальный, чем об этом обычно думают. Им можно сформировать равномерные зазоры между деревянной обшивкой стен и потолка, благодаря чему не нужно думать о сверхточном раскрое монтируемых досок или панелей, выбрать пазы под сплачивание досок на рейку или вырезать своеобразные узоры на наличниках. Устройство также используется для удаления дефектов древесины (смоляных карманов), для чего необходимо установить лодочковую фрезу и запастись специальными вставками (лодочками) из дерева соответствующей породы. В выбранный паз на месте смоляного кармана вклеивают лодочку, излишки которой спиливают, а поверхность шлифуют. Этот инструмент можно использовать и для выполнения протяжённых пазов в заготовках. Он может понадобиться для крепления элементов из ДВП или фанеры. Рассмотрим подробнее два примера «нетрадиционного» использования ламельного фрезера.

Выборка четверти

Конечно, способов выбрать четверть в доске или бруске существует множество: с использованием ручной дисковой пилы, электрорубанка, фрезерной машинки, можно это сделать и при помощи ламельного фрезера. Последний в отличие от других инструментов очень легко настраивать. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым.

Обойдёмся без рейсмусового станка

Ламельный фрезер поможет и в случае, если надо выровнять пласти доски относительно друг друга.

Для начала нужно тщательно обработать одну пласть доски электрорубанком. Затем простругать одну из кромок перпендикулярно обработанной пласти. От этой кромки нужно разметить позицию противоположной (они должны быть параллельными) и простругать её.

УХОД ЗА ЛАМЕЛЬНЫМ ФРЕЗЕРОМ

Выставив угловой упор инструмента по имеющейся шкале на нужную толщину доски, приступают к её фрезерованию по периметру.

В результате остаётся чёткий ровный поясок, вровень с которым нужно электрорубанком вывести и центральную часть пласти. Автор этого способа сообщает, что на превращение 17 некалиброванных досок толщиной примерно 50 мм (длиной по 3,5 м) на доски толщиной строго 40 мм по этой технологии у него ушло около шести часов.

Инструмент после работы нужно очищать от древесной пыли, что не сложно сделать с помощью небольшой кисточки, которая обычно входит в комплект. Самые мелкие частицы убирают пылесосом, при этом рекомендуется не всасывать пыль, а сдувать её. Въевшуюся грязь убирают моющими препаратами, пригодными для электротехники, или обычным бензином. При этом действовать надо аккуратно, не допуская попадания жидкости внутрь корпуса, особенно на двигатель или выключатель.

Если всё же такое произошло, то использовать инструмент можно только после полной просушки. Качественный инструмент оборудован механизмом автоматического удаления пыли.

На фрезерах используют подшипники закрытого типа, которые не нуждаются в обслуживании. В случае износа их просто меняют. Признаки износа подшипника: подозрительные шумы, значительные вибрации или даже люфты. Для снятия их нужны специальные приспособления,поэтому не стоит делать это самостоятельно — лучше обратиться в специализированные мастерские.

Характеристики мощности

Ламельный фрезер может обладать разной мощностью, которая должна соответствовать определенным видам работ

Важно найти перед приобретением инструмента оптимальное соотношение между весом и мощности. По этому показателю агрегаты можно разделить на легкие, средние и тяжелые

В первом случае мощность равна 750 ватт, во втором она достигает 1100 ватт, тогда как в последнем составляет 1200 ватт.


Смотреть галерею

Важно учесть тот момент, что профессионализм и мощность являются взаимозависимыми параметрами. Если вы хотите использовать фрезер для решения задач в быту, то приобретать профессиональное устройство нецелесообразно

Достаточно будет инструмента среднего и легкого уровня.

Рекомендации по выбору

Для домашней мастерской, в которой в свободное время мастерится оригинальная мебель, идеально подойдет малый ламельный станок. Его вес около 4 кг. Если начали строительство дачи или бани, лучше приобрести среднюю по мощности модель. Она стравится с торцовкой ступеней, соединением боковых обшивок лестниц, террас и балконов, созданием декоративных элементов фасада и вырезкой различных пазов, включая выборку четверти.

В зависимости от того, что изготавливают дома или на производстве, при выборе ламельного инструмента следует обратить внимание на технические характеристики:

  • мощность двигателя;
  • скорость вращения;
  • возможность регулировать обороты;
  • наличие блокировки и автоматической защиты;
  • плавность пуска;
  • рабочий ход инструмента;
  • конструкция подошвы;
  • тип цанги;
  • подключение уборщика стружки;
  • наличие параллельных упоров.

Скорость вращения влияет на чистоту обработки. Покупать высокоростной ламельный инструмент для работы с деревом и стружечными плитами не стоит. Мягкий материал легко обрабатывается на малых скоростях, и двигатель работает значительно тише.

Цанга должна быть из каленой стали. Если в инструменте не устраивает только она, то приобретать более дорогую модель не стоит, проще купить качественную цангу, она легко меняется.

Размер ламелей для фрезера нормирован. Он рассчитан на выборку пазов фрезой диаметром 100 мм с шириной реза 4 мм. В таблице приведены фигурные шпонки, используемые в домашних мастерских и при изготовлении мебели.

Номер ламелиДлина, ммШирина, ммТолщина, мм
48184
1054204
2060244

Рабочий ход ламельной фрезы имеет значений, когда изготавливают детали с глубокими продольными пазами, делают четверти и проточку под выравнивание доски.

Блокировка нужна обязательно. Она защитит от случайного включения, особенно если в доме есть дети. Выбор ламельных моделей большой, и каждый мастер легко может подобрать по своему вкусу.

Особенности конструкции

При выборе нужно учитывать и конструктивные особенности платформы, штанг, по которым перемещается режущая головка, и даже цанги – зажимного патрона. Все эти части станка играют важную роль в дальнейшем использовании – для дома или для бизнеса.

Опорная плита

В обиходе этот элемент называют подошвой. По способу изготовления существует два вида:

В подошве проделано отверстие для режущей оснастки, по диаметру допустимого резака. В маленький проем большой резец установить невозможно, о чем следует помнить, осматривая платформу при выборе. Нижняя часть опорной плиты закрыта специальной пластиковой накладкой. Удобно, когда этот элемент съемный, тогда его легко заменить новым при изнашивании.

Качество штангового механизма

Идеальный фрезер не люфтит и не грешит перекосами. Это возможно только, когда головка с фрезой двигается свободно, легко и плавно, не встречая на своем пути ненужного сопротивления. Поскольку движение оснастки происходит по двум вертикальным штангам, то именно от них и зависит качество работы. Направляющие штанги должны обеспечивать перемещение, но никоим образом не затруднять его.

К штанговому механизму относится и вертикальный упор. Элемент представляет собой металлический штырь, который упирается в подошву. Специальный ограничитель хода не дает головке машины опуститься ниже, чем позволяют ее характеристики. Таким образом, вертикальный упор отвечает за глубину хода. Чтобы вставить нужный показатель, упорный штырь просто смещают вверх или вниз, фиксируя его положение винтом.

Есть конструкции и посложнее. У них винт производит точную настройку глубины, так как оснащен метрической линейкой. Шкала с большим диапазоном и мелким пошаговым показателем – это признак качественного и функционального фрезеровального станка.

Еще один вид регулировки – револьверный упор. На нем размещены несколько ступеней различной высоты. Каждая из них прикреплена болтом. Ослабляя или закручивая болты, вы устанавливаете ступенчатую регулировку – шаг за шагом, до достижения нужной глубины.

Цанговый патрон

Цанга по своей сути – это гайка, которая навинчивается на шпиндель и зажимает хвостовик установленного резца. Диаметр цанги тем больше, чем мощнее инструмент. Ведь мощный мотор допускает более крупный размер фрезы, а значит, хвостовик ее будет толще. Диаметр допустимого хвостовика в цанговом патроне:

  • на легких бытовых моделях – 6-8 мм;
  • на тяжелых мощных – 10-12 мм.

Этот показатель совпадает с диаметром режущей оснастки. При этом запомните, что в маленькую цангу большую фрезу впихнуть невозможно. В большой патрон – можно вставить коронку поменьше. Для этого используют специальные втулки, которые часто есть в комплекте, иногда покупаются отдельно.

Цанговый зажим хорош тогда, когда фиксирует оснастку строго по оси шпинделя. В таком случае нет лишних вибраций, аппарат не «гуляет», а обрабатывает детали уверенно и точно. Чтобы центровка была идеальной, лучше выбирать цангу с большим количеством зажимных лепестков.

Лучшие ламельные фрезеры

Ламельные фрезеры незаменимы для столяров и мебельщиков. Они предназначены для нарезки пазов ламельных соединений. Таким образом, сборка деревянной мебели будет быстрее, а конструкция надежнее. Принцип сборки такого инструмента схож с обычной болгаркой, только режущая часть перемещается параллельно подошве. Чтобы отобрать 2 лучших кандидата, сравнивались 23 устройства.

Makita PJ7000

Шпоночный фрезер Макита – обладатель редкого явления, когда мощность на выходе (960 Вт) больше, чем потребляемая (710 Вт). Ход фрезы 20 мм при скорости вращения 11000 об/мин. Удобный шнур протягивается на 2,5 м и отличается хорошей изоляцией. В комплект входит 100 мм фреза. При необходимости ее можно поменять на вариант с меньшим диаметром. Передняя рукоятка предусмотрена для дополнительной точности движения. Но те, кто привык работать без нее, могут быстро снять деталь.

Достоинства

  • Удобно держать;
  • Фиксация шпинделя;
  • Чемодан для хранения;
  • Гарантия 12 месяцев;
  • Американская сборка.

Недостатки

  • Цена выше средней;
  • Кнопка включения расположена не очень удобно.

DeWalt DW 682 K

Бытовой ламельный фрезер премиум класса имеет яркое оформление и собран из материалов высокого качества. Точное вертикальное положение создается с помощью реечного регулятора. Применять фрезер можно не только как шпоночный, за счет смены высоты и угла наклона направляющей. Строгание происходит быстрее благодаря удобной смены фрезы. Для этого разработана блокировка шпинделя.

Достоинства

  • Мешок для сбора стружки;
  • Чемодан для перевозки/хранения;
  • Мягкая накладка на рукоятку;
  • Хороший угол наклона.

Недостатки

Цена выше средней.

Набор не может похвастаться большим наполнением. Зато все составляющие наделены высоким качеством. Фреза выполнена из твердосплавных материалов и прослужит дольше обычной.

Конструктивные особенности, которые необходимо учитывать при выборе фрезера

Как правильно выбрать ручной фрезер: при покупке обращают внимание на особенности конструкции

Подошва

К важной части конструкции относят опорную платформу, качественные показатели которой находятся в приоритете. Для подошвы используется штампованный или литой металл

В последнем случае она гарантирует качественную работу. Первый тип устанавливается на бытовые инструменты.

Штанговый механизм

Голова прибора перемещается по вертикальным направляющим, от плавности перемещения зависит производительность и удобство использования. Глубина погружения фрезы ограничена вертикальным упором, снабженным специальным винтом.

Профессиональные инструменты снабжены регулировочным винтом для тонкой настройки. От ширины ее диапазона зависит качество и функциональность аппарата. Поэтапное погружение обеспечивается многоступенчатым револьверным упором — площадкой со ступеньками разной высоты.

Револьверный упор

Узел крепления оснастки

Закрепляется на шпинделе цанговым патроном — гайкой. Легкие устройства рассчитываются на фрезы с хвостовиком от 6 до 8 мм, мощные — от 1- до 12 мм. Качественная цанга фиксирует его по оси шпинделя, предупреждая возникновение вибрации. Последняя негативно влияет на состоянии аппарата и обработку материалов.

Выбор ручного фрезера

Чтобы сделать правильный выбор необходимого вам типа фрезера, следует оценить наиболее важные его характеристики.

Мощность

Фрезеры подразделяются на тяжелые (более 1200 Вт), средние (порядка 1100 Вт) и легкие (750 Вт). В бытовых целях вполне достаточны фрезеры среднего и легкого уровня.

Скорость

Именно от этого параметра зависит набор материалов, с которыми способен работать фрезер: чем меньше скорость, тем доступней должны быть материалы, которые он сможет одолеть. Число оборотов, как правило, может колебаться в диапазоне между 7 и 24 тысячами.

Выключатель

Немаловажный момент, на который зачастую не обращают внимания. На фрезере обязательно должны иметься защита от случайного пуска и фиксирующий механизм. Если же последнего не окажется, то выключатель нужно будет все время придерживать, что будет мешать работе.

Цанга

Самыми лучшими считаются конусные стальные цанговые устройства. Желательно, чтобы она была изготовлена из закаленной стали, что гарантирует большую продолжительность жизни всей цанги.

Отсос пыли

Пылеотсос устанавливается в настоящее время практически на всех фрезах. Наиболее эффективная работа обеспечивается встроенным отсосом пыли.

Подошва

Подошва является важнейшим компонентом устройства, изготавливаемым из штампованного металла. Во фрезах высшего качества подошвы литые. На базовой опоре крепятся направляющие детали и вертикальные штанги. Подошву следует закрывать деревянной или пластиковой накладкой.

 Штанговый механизм

Качество штанг определяет производительность и всю функциональность фрезы. Головная часть должна опускаться по ним плавно и без усилий.

Вспомогательные детали

Кроме всего, что было перечислено, при выборе фрезера играют и другие не менее важные детали.

Использование фрезера в черновой подгонке является очень редким делом. Чаще всего он необходим там, где точность должна быть филигранной

Именно в этом случает становится  чрезвычайно важной роль тех направляющих, которые входят в комплектацию

Параллельный упор обеспечивает ведение фрезера на равном удалении от детали по всей ее длине

Очень важно, чтобы он был сделан из высококачественных сплавов, а место его контакта с обрабатываемой деталью было изолировано пластиковой накладкой

Круглая пластина, имеющая небольшой бортик и называющаяся втулкой (копировальным кольцом), должна вставляться в проем подошвы

Необходимо обратить внимание на легкость ее фиксации. В идеале конструкция должна быть снабжена быстрозажимным механизмом

Это позволит избежать лишних движений во время позиционирования детали.

Благодаря угловому упору, можно производить копирование обрабатываемой детали. При этом деталь располагается выше шаблона, тогда как фреза в процессе работы опирается на специально предусмотренный щуп. При покупке вам стоит уточнить, есть ли у него регулировка.

Вспомогательные приспособления, применяемые в работе

Фрезер редко используют для черновой подгонки заготовки, чаще от инструмента (и работающего с ним оператора) требуется филигранная точность. На помощь приходят всевозможные вспомогательные устройства, делающие работу с фрезером проще и удобнее.

Параллельный (боковой) упор применяется для фрезерования параллельно краю заготовки. Он позволяет равномерно вести инструмент на заданном (относительно небольшом) удалении от кромки. К основанию инструмента крепится посредством двух жестких стальных штанг, которые фиксируются на подошве винтами. От жесткости получаемой конструкции в конечном итоге зависит качество работы. Изготавливают параллельный упор из литого или штампованного металла, изолированного от непосредственного контакта с заготовкой съемной накладкой из пластика.

Направляющая шина тоже используется при фрезеровании по прямой линии, однако в отличие от бокового упора может быть установлена на любом удалении от края заготовки и под любым углом к кромке. Представляет собой профилированную линейку, закрепляемую на заготовке струбцинами. К фрезеру подсоединяется специальный башмак, который перемещается по пазам шины и направляет инструмент.

Копировальная втулка применяется для фрезерования по сложной траектории путем копирования контуров шаблона. Во время работы бортик втулки упирается в край шаблона, в результате фреза воспроизводит его контур на заготовке, и вы получаете немного увеличенную копию изделия, использованного в качестве шаблона. Втулка выбирается под диаметр фрезы, фиксируется с помощью быстрозажимного механизма.

Линейка-циркуль помогает фрезеровать заготовку по радиальной линии. С его помощью можно сделать, например, закругленную столешницу. Один конец линейки-циркуля крепится винтами к подошве фрезера, другой фиксируется штифтом в отверстии, просверленном в заготовке в центре окружности.

Патрубок для подсоединения пылесоса – элемент, в необходимости которого сегодня уже, наверное, никто не сомневается. Позволяет в процессе работы сохранять область реза чистой, а значит, и хорошо видимой.

Топ-3 лучших присадочных ручных фрезеров по дереву

Присадочные фрезеры необходимы для стыковки деталей из дерева. От таких устройств требуется, прежде всего, высокая точность.

Интерскол ФМШ-12/710

Производительный агрегат на 18500 оборотов в минуту с ходом 43 мм комплектуется набором шкантов и тремя цангами. Производит мало шума при работе, справляется с деревом, ДСП и пластиком.

Купить фрезер Интерскол можно от 15000 рублей Плюсы

  • есть патрубок для пылесоса;
  • угол наклона регулируется;
  • простая система замены фрез.

Минусы

  • вес 3,6 кг;
  • цена выше средней.

Мне нравится11Не нравится5

Festool DF 700 EQ-Plus

Аппарат с автоматической настройкой частоты вращения обладает точным центрированием. Есть стабилизация скорости и плавный запуск, мощность составляет 720 Вт.

Цена присадочного фрезера Festool стартует от 80000 рублей Плюсы

  • рабочий ход 70 мм;
  • защита двигателя от перегрузки;
  • фреза и опорный угольник в комплекте.

Минусы

  • нет подсветки;
  • очень высокая цена;
  • нет адаптера для пылесоса.

Мне нравится11Не нравится5

Mafell DD40 P

Ручной агрегат для обработки дерева на глубину до 40 мм оснащен системой отвода пыли. При мощности 800 Вт поддерживает 8000 вращений в минуту, диаметр фрезы составляет до 12,2 мм.

Цена фрезера Mafell стартует от 66000 рублей Плюсы

  • фреза и кейс в комплекте;
  • длинный провод 4 м;
  • вес 2,8 кг.

Минусы

  • шумит при работе;
  • высокая стоимость.Заключение

Мне нравится11Не нравится5

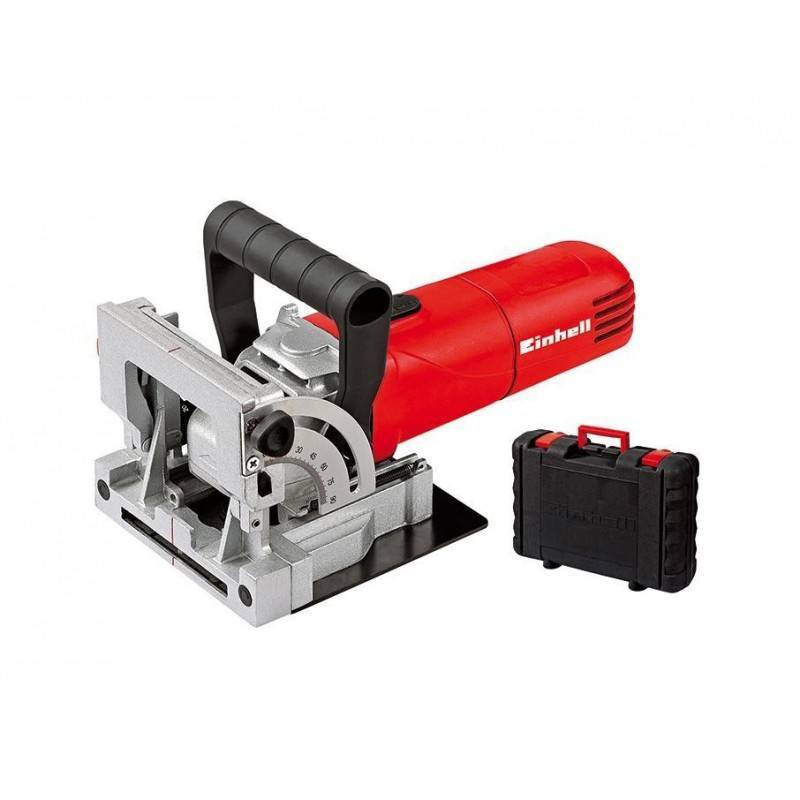

УСТРОЙСТВО И ОСНОВНЫЕ ПАРАМЕТРЫ ЛАМЕЛЬНОГО ФРЕЗЕРА

Устройство ламельного фрезера сходно с устройством болгарки: в корпусе расположен двигатель, от которого вращательный момент через редуктор передаётся на фрезу, помещённую для безопасности в специальный кожух. В комплект большинства ламельных фрезеров входит мешок для сбора пыли.

Возможность регулировки по углу и высоте в соответствии со шкалой настройки позволяет выполнять паз в различных плоскостях и под заданным углом. Револьверный упор легко позволяет настраивать глубину выборки паза. Основной параметр любого электрического инструмента — мощность. Однако применительно к ламель-ному фрезеру эта характеристика не так уж важна. Дело в том, что в данном случае не предполагается большой объём работ, и если для обычных фрезеров мощность в 700 Вт — минимальная, то для ламельных этого достаточно. Практически у всех предлагаемых моделей мощность — 590-800 Вт.

Не так важна и максимальная скорость вращения фрезы: этот инструмент обычно используют на довольно мягких материалах, главным образом — на дереве. Поэтому минимальные трудности могут возникнуть лишь при работе на твёрдых породах дерева. Ламельный фрезер похож по устройству на болгарку. В отличие от неё здесь используются специальные фрезы, помещённые в металлический кожух.

Закрытый кожух гарантирует безопасность использования фрезера.

При надавливании на кожух фреза выступает за его пределы на расстояние, равное установленной глубине паза.

На многих фрезерах предусмотрена возможность подключения к пылесосу.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  1. несколько кусков ДСП или толстой фанеры;
  2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  3. болты, саморезы и другие крепежные элементы;
  4. перьевое сверло или сверлильную коронку диаметром 40 мм;
  5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  1. две металлические штанги, которые будут выступать в роли направляющих элементов;
  2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

  • При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
  • После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Ламельный фрезер: видео (сборка рамок)

ламельный фрезер сборка рамок

  • Фрезерование по кругу – самодельное приспособление Как сделать приспособление для фрезерования…
  • Сменная подошва для фрезера своими руками Как сделать сменную подошву для…
  • Шаблоны для быстрой настройки фрезерного стола своими руками Как быстро настроить фрезерный стол…
  • Работа ламельным фрезером – зачем он нужен и для чего применяется Обработка досок для бани ламельным…
  • Настройка фрезера своими руками – проверенные советы 14 советов по самостоятельной настройке…
  • Букет в тыкве своими руками – мастер класс и фото Букет из тыквы своими руками Часто…
  • Способы регулировки фрезы по высоте (фрезерного стола) Регулировка вылета фрезы — способы Вы…

    Своими руками › Как выбрать или как сделать › Инструменты › Как работать ламельным фрезером – регулировка и применение

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
