Ленточные пилорамы по дереву

Поиски идеального места

Оптимальные условия — собственная мастерская или иное помещение для обработки подобных материалов. Минимальная площадь такой постройки — 18 м2. Самый незамысловатый выход из положения — «дислокация» пилорамы под открытым небом, но у него есть большой недостаток. Это опилки, летящие на свою территорию, а также опускающиеся на соседние участки.

В этой ситуации самый разумный выход — строительство вокруг агрегата сплошного забора. В роли материала для заграждения может выступить фанера либо поликарбонат. Большой навес, устроенный над пилорамой, тоже неплох, так как крыша позволит работать при любых погодных условиях. Следующее требование — место, где будет храниться изготовленный пиломатериал, поэтому и данный вопрос надо решить до начала составления проекта.

Продолжаем сборочные работы

Зачастую приходится сталкиваться с проблемой недостаточной жесткости станицы. Для этого желательно поставить раскосы. Кстати, станина имеет весьма внушительный вес, поэтому сборку желательно осуществлять на месте эксплуатации оборудования

Чтобы обеспечить горизонтальность направляющих, что, кстати, очень важно, нужно под стойки подкладывать бруски соответствующей толщины. В крайнем случае можно подкопать грунт

В целом же сложного тут ничего нет, главное, иметь при себе строительный уровень.

Теперь нам предстоит сделать подвижную тележку. Она состоит из металлической плиты толщиной 40-50 мм. В зависимости от габаритов двигателя подбирается её длина, оптимально 550-600 см. Что касается ширины, то тележка должна быть такой, чтобы швеллеры с каждой стороны выходили примерно на 70-80 мм.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Распиловка бревен

Основная задача

На фото – угловая пилорама.

В старину для строительства домов и прочих сооружений использовали целые стволы деревьев, из которых собирали так называемые срубы. Однако детали цилиндрической конусообразной формы не лучшим образом подходят для конструирования, поэтому из бревен стали делать доски и брус.

Доля цельного бревна, используемого в строительстве, исчезающе мала, поэтому лесозаготовщик должен овладеть искусством распиловки леса на доски и брус, иначе он разорится. Этот навык будет полезен и тем, кто решил выполнять заготовку своими руками для нужд частного строительства.

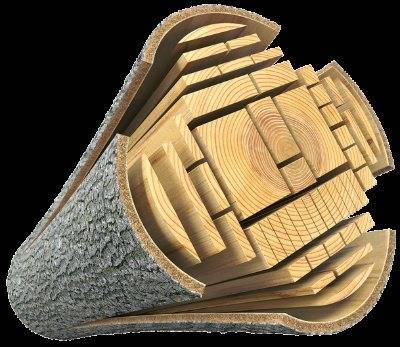

Итак, перед нами встает задача превратить обычное бревно в максимальное количество качественного полезного пиломатериала при минимальных расходах энергии, времени и сырья. То есть мы должны найти такой способ, при котором эффективность будет максимальной, а издержки – минимальными.

Здесь следует сразу сказать, что решение не сводится к разгадке геометрического ребуса, на практике все намного сложнее. Древесина – неоднородный материал, поэтому на результат влияет большое количество нюансов и тонкостей, о которых мы более подробно расскажем в следующих главах.

Неоднородность структуры древесины усложняет задачу ее распиловки.

Способы распила

Специальное оборудование поможет понять, как бревно распилить вдоль.

Как уже было сказано, правильный расчет распила бревна должен учитывать не только геометрические параметры и раскрой, но и неоднородность структуры материала.

Дело в том, что древесина по-разному проявляет свои свойства в зависимости от ориентации годовых колец (слоев): процессы коробления и деформации при сушке наиболее ярко проявляются вдоль слоя, когда плоскость доски совпадает с плоскостью годового кольца.

От способа раскроя зависит не только красота, но и качество.

Чтобы понять,как распилить правильно бревно, следует знать основные способы распиловки:

• Радиальный способ считается самым качественным и отличается тем, что годовые линии на торце доски образуют угол 76 – 90˚ по отношению к ее плоскости, а линия разреза проходит через сердцевину ствола подобно радиусу. В результате получается достаточно однородная по цвету и текстуре доска, которая практически не разбухает при увлажнении и не деформируется при усушке. Пиломатериал радиального распила считается наиболее качественным, его цена самая высокая;

Тангенциальный способ , наоборот, наименее предпочтителен и отличается тем, что линии годовых колец проходят практически параллельно плоскости доски или же по касательной. Коэффициенты разбухания от влаги и усушки в случае тангенциально распиленных досок примерно в два раза выше, чем при радиальном распиле. В целом такие доски менее прочны, ниже качеством, но при этом могут отличаться очень красивым рисунком волокон;

Рустикальный способ представляет собой нечто среднее – угол наклона годовых линий по отношению к плоскости изделия находится в пределах 45 – 76˚. Также в эту группу можно отнести смешанный тип раскроя, у которого могут встречаться элементы дуг, как при тангенциальном пилении, так и наклонные и даже перпендикулярные линии. По свойствам эти группы являют собой нечто среднее между радиальной и тангенциальной группой;
Центральный распил . Производится по центру ствола и включает его сердцевину. Такие доски считаются наименее прочными и наиболее неоднородными из всех перечисленных.

Устройства рамного типа

Рамные пилорамы используются для выполнения больших объемов работ. Только в таком случае приобретение оборудования будет рентабельным.

Для монтажа пилорамы необходимо обязательно оборудовать крупный и прочный фундамент. Эти пилорамы относятся к профессиональному оборудованию. Для работы и управления ими необходимо предварительно пройти специальное обучение.

Конструкция рамной пилорамы состоит из рамы, вдоль которой крепятся режущие диски. При вращательно поступательном движении дисков происходит распил древесины. Кроме этого, пилорама оснащена электрическим приводом. Процесс распиловки деревянной заготовки занимает немного времени, что является основным достоинством оборудования.

Как из бензопилы сделать пилораму

Еще одной разновидностью пилорамы, которую можно собрать своими руками, является пилорама из бензопилы или шинная пилорама.

Несколько фото и видео дополнят нашу инструкцию и подробно рассмотрят все оставшиеся вопросы.

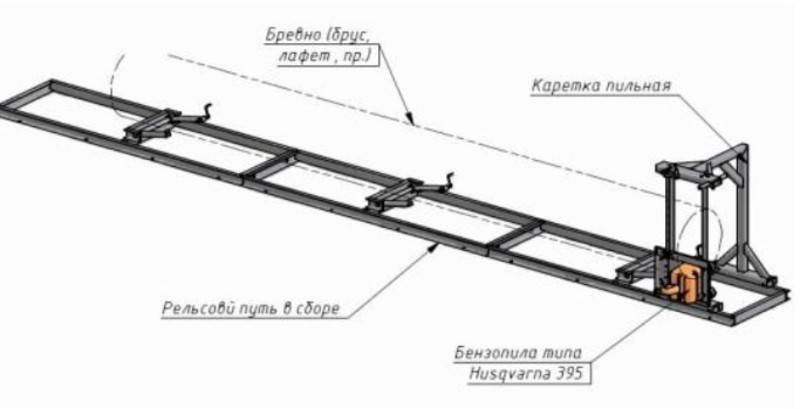

Для изготовления мини пилорамы из бензопилы необходимы два восьмиметровых швеллера, высота которых может варьироваться от 140 мм до 180 мм. Они и будут основой конструкции.

Кроме того, будут необходимы:

• уголки, размером 50 на 100 мм;
• 2 рельсы;
• стяжки (количество зависит от отверстий);
• болты и шпильки.

Рельсы должны быть обязательно повернуты вверх подошвой.

По все длине основы, на расстоянии примерно 1 – 1,5 метра друг от друга, необходимо просверлить отверстия, их диаметр должен быть не меньше 14 мм, но и не более 16 мм.

В них вставляются стяжки, длина которых сантиметров 25. Их можно нарезать из остатков трубы 3 на 4, предназначенной для водопровода.

Из подготовленных заранее угольников из металла варят стойки, на которые крепят подготовленную основу.

Без них ни одна шинная цепная пилорама из бензопилы просто не существует. Следует учесть, что все элементы основы будущей пилорамы должны быть строго прямыми.

На созданную конструкцию устанавливают подвижную тележку. Ее основой станет стальная плита, длина которой равняется 600 мм, а толщина – 4-6 см.

К ней снизу надо приварить уголок, размером 40х40 мм, после чего все это установить на подшипники или ролики.

Наверху крепят два таких же уголка, и вот уже к ним прикрепляют саму бензопилу, например «Урал», которая и будет работать, как цепная шинная мини пилорама.

Чтобы бревна при работе не двигались свободно, необходимо сделать для них зажим, который будет фиксировать обрабатываемый материал в одном положении.

Изготовить эту конструкцию можно из труб и подвижных шлангов. Если предполагается работа с очень тяжелыми бревнами, то ставят наклоны и таким образом облегчают работу.

Самое трудное, с чем можно столкнуться, когда делается шинная цепная пилорама из бензопилы, это создание механизма, который будет регулировать толщину обрабатываемого изделия.

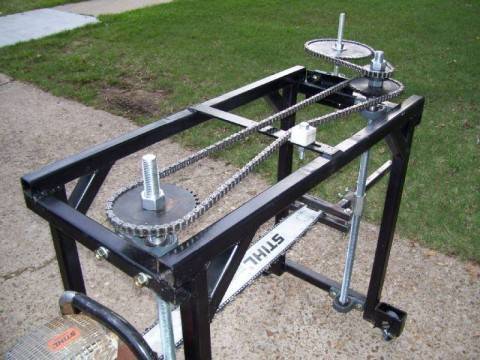

Лучше всего использовать простой способ, заключающийся в вертикальной установке по краям рамы домкратов любого типа, способных обеспечить крайне жесткую фиксацию.

Толщина будет меняться регулировкой этих домкратов. Пример того, как устроена шинная цепная пилорама с использованием бензопилы, показан на фото.

Процесс распиловки

При распиловке бревна важно правильно выбрать скорость и обеспечить равномерное движение пильной рамы. Чтобы обеспечить максимальную производительность, необходимо исключить холостой ход при работе оборудования

Для распилки хвойных пород важно обеспечить непрерывный поток моющего раствора в зону пиления. Таким образом можно предотвратить залипания опилок между зубьями ленты и обеспечить высокую скорость реза

После распилки проверьте качество реза. Если он не является ровным необходимо провести разводку зубьев ленты и их заточку

В некоторых случаях важно правильно выставить натяжку ленты

Важным моментом в процессе эксплуатации оборудования является очистка агрегата от опилок. Они могут стать препятствием при движении рамы. Что не только снизит КПД пилорамы, но и качество пиломатериала. Загрязнение опилками подвижных узлов приводит к уменьшению их рабочего ресурса. Если вовремя не очищать агрегат от опилок, то можно разориться на запчастях для ленточной пилорамы. Комплектующие для которой стоят дорого. А это увеличит себестоимость выпускаемой продукции.

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

• для организации движения распилочной ленты используется рама с двумя направляющими;
• винтовой механизм подъема ленты;
• гидравлический или пружинный узел для натяжения ленты;
• ведущее и ведомое колеса (шкивы);
• кожух для ограждения колес;
• держатель ленты;
• клиноремная передача;
• электродвигатель;
• рельс для осуществления движения ленточной пилы;
• эксцентриковые зажимы для удерживания бруска (бревна);
• упор;
• бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Станину также можно сделать из уголков (50х100 мм).

Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.

По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.

Используются при этом резьбовые шпильки или болты.

Далее необходимо сделать стойки швеллеров или труб, на которые устанавливается конструкция. Количество стоек зависит от длины пилорамы, так на восьмиметровую длину достаточно сделать 4 стойки.

При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж. Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.

Видео:

Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.

Далее, смотря на чертеж, необходимо установить электрический двигатель для обеспечения движения тележки. Дисковая пила также крепится к ней.

На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.

Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.

Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.

Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.

На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.

Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.

Далее устанавливаются электрический двигатель и пила. Можно сделать это и в начале работ, можно и в конце. Главное, смотреть на чертежи, согласно которых производится установка.

Видео:

Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.

Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.

В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.

Правила работы

Работа на пилораме включает в себя ряд ответственных операций, которые при кажущейся простоте существенно влияют на качество получаемой продукции. В число таких технологических операций входит загрузка ствола дерева на раму, его фиксация, установка необходимой толщины реза доски, усилия связанные с перемещением рамки вдоль ствола. Большую роль в правильной организации работы играет опыт и знания работников. Слаженность действий, грамотное распределение обязанностей и знание технологии распила древесины позволяют обеспечить высокую производительность труда персонала пилорамы. Так для оборудования среднего сегмента производительность профессиональной бригады за 8 часов работы по необрезной доске 50 мм может составлять 6-7 куб. метров.

Для получения минимального количества отходов и максимального количество пригодных к дальнейшему использованию материалов необходимо как минимум знать таблицы раскроя бревен и технологию проведения работ. Грамотный расчет раскроя пиломатериала позволяет снизить количество отходов на 3-7 %, и при этом получить экономию энергоресурсов в объеме 3-5 % от общих затрат.

Успех работы во многом зависит и от того, насколько правильно настроен станок под конкретный вид и сорт древесины. При распиле дерева лиственных пород необходимо учитывать плотность древесины, ее влажность и качество. Для березы, ольхи, осины распил может выполняться универсальной пилой, а вот для дуба, граба и бука необходимо применять пилу с волнообразным типом развода. Хвойные породы, кроме лиственницы распускаются при помощи пилы с широким разводом, и работать рекомендуется с более жидким смазывающим составом.

Еще один важный аспект при работе на ленточных пилорамах это обязательное соблюдение правил техники безопасности. Это касается, прежде всего, работы с опущенным защитным кожухом. Второй момент заключается в использовании только остро заточенного инструмента, пила с тупыми зубьями в лучшем случае «даст волну» и испортит доски, а в худшем, при разрыве может серьезно травмировать работника.

Вместе с тем, на сегодняшний день ленточная пилорама является одним из самых эффективных видов оборудования для быстрого и качественного роспуска древесины. Легкость в управлении, многофункциональность в выполнении задач и небольшое количество получаемых отходов делают ее незаменимой как для больших предприятий, так и для частных фирм, занимающихся обработкой древесины.

Устройство и принцип работы

Самодельная ленточная пилорама своими руками значительно облегчает рабочий процесс распиловки. Такой способ уменьшает потери древесины при пилении. Преимущества сделанной самостоятельно ленточной пилорамы:

1. Высокое качество обработки материала.
2. Компактный размер по сравнению с профессиональным оборудованием.
3. Точность в работе.
4. Доступная цена.
5. Простое устройство прибора.
6. Небольшой вес.
7. Надежная и крепкая система.
8. Бесшумность.
9. Легкость при транспортировке.
10. Малое потребление энергии.

Устройство ленточной пилорамы для работы по дереву организовано по принципу блоков. В агрегате используется автоматическая система подачи пилы, регулировка ширины резки дерева, индикатор, показывающий нагрузку на прибор.

Перед началом изготовления ленточной пилорамы с бензиновым двигателем своими руками необходимо подготовить все необходимые материалы и инструменты. Купить некоторые из них можно в строительных магазинах. Самодельное устройство для распила сэкономит деньги и качественно выполнит свою работу.

Центр тяжести прибора находится в близком расстоянии от земли. Это позволяет ему держаться устойчиво на любой поверхности. Масса агрегата должна быть в 2 раза больше, чем обрабатываемые на станке материалы. Рельсовые пути ленточной пилорамы дает возможность легко передвигать дерево в разных направлениях, размещать его под разными углами.

Основой ленточной установки является пила, которая может достигать 70 мм. Такое устройство рассчитано на долгое использование при обработке больших кусков дерева.

Над станком находится электродвигатель, что удобно при распиле материалов. Рама для ленточной установки может быть изготовлена самостоятельно. Как правило, она крепкая и долгое время держит всю конструкцию.

Подъем механизма осуществляется за счет подшипниковой опоры и дополнительных труб. Движения ленточной пилорамы линейные по направлению опорных частей.

Принцип работы ленточного механизма включает несколько этапов. Сначала на него укладывается бревно на рельсы. Затем оно крепится на винты и упоры с двух сторон.

Процесс должен быть под контролем. Необходимо установить, перевернуть, зажать и передвигать материал. Специальная жидкость для смазывания обеспечивает охлаждение рамы, что продлевает срок службы ленточного механизма.

В изготовлении станка своими руками встречаются некоторые сложности:

• при монтаже: использование сварочного аппарата;
• трудно сделать устойчивую поверхность для установки;
• необходимо правильно заточить инструменты;
• сложно достичь безопасности при эксплуатации прибора.

Ленточная пилорама подходит для нарезания дерева. Место для изготовления станка должно быть освещенным, проветриваемым и просторным. Для обеспечения безопасности в использовании прибора необходима тщательная работа с режущими частями.
