Левая резьба: как определить, обозначить на чертежах и где использовать

Ходовые резьбы

В некоторых случаях предназначение рассматриваемой поверхности заключается в не креплении деталей, а обеспечении плавного хода в определенном диапазоне. К особенностям подобных изделий можно отнести следующие моменты:

  1. Профиль имеет форму, которая обеспечивает плавный ход. Для этого создается поверхность с наименьшим количеством углов.
  2. Как правило, рабочая часть длинная, в начале и в конце есть ограничители хода.
  3. Применяемый материал при создании заготовки должен обладать высокой износостойкостью.

Встречаются подобные изделия сегодня крайне редко, так как их надежность и срок службы относительно невысокие.

Причины, по которым стоит приступать к откручиванию гайки ступицы ваз 2110

Основная причина – неисправность ходовой части автомобиля, и промедления не приветствуются. Возникшие неполадки провоцирует проблемы с гайкой ступицы. Если она повреждена, то автомобиль будет водить со стороны в сторону во время движения, а колесо будет как бы держаться слабо, расшатываться.

Представьте, что вдруг сложилась ситуация: в дороге без особых условий пришлось менять колесо, все делалось в спешке, поэтому были допущены ошибки. К чему это может привести? Срыв резьбы и расшатывание болтов, то есть крепления приходят в негодность, значит, надо думать, как затягивать гайку ступицы ваз 2110 и стоит ли покупать новую.

Отличия левой резьбы от правой

Одной из главных характеристик винтового соединения является направление резьбы при вращении деталей. От качества соединений, считающихся ответственным и важным элементом, зависит полноценная работа механизма и целостность любой конструкции.

Различают в механике два основных типа крепежа изделий. При стандартной резьбе линии витков удаляются к смотрящему по часовой стрелке. При левосторонней нарезке выступы на винте приближаются к нему слева, двигаясь против часовой стрелки.

Таким образом, направление вращения витков (спирали) на винте дает возможность отличить правую резьбу от левой. На шестиграннике болтов, шпильках, гайках и штуцерах левостороннюю резьбу отмечают буквой Л.

Типы резьбы

Для дюймовой резьбы диаметр обозначается в дюймах (дюйм равен 25,4 миллиметра) и простых дробных долях дюйма, а шаг -в числе витков, помещающихся в одном дюйме.

Есть еще один важный момент — т. н. «трубный дюйм». К дюймовому значению внутреннего диаметра трубы добавляется толщина ее стенок. Для внутреннего диаметра в один дюйм получается 33,29 миллиметра. Труба ½ дюйма, соответственно, будет иметь наружный диаметр 21,25 миллиметра

Трубная резьба дюймовая

Для метрической резьбы диаметр обозначается в миллиметрах, в миллиметрах обозначается и шаг — расстояние между соседними витками. Расстояние это измеряется между гребнями или между впадинами профиля.

Кроме нюансов обозначения, дюймовым профилям присущи более острые гребни и впадины и немного закругленные вершины зубцов. В основе метрического профиля лежит равносторонний треугольник с углами по 60° у дюймового профиля эти углы составляют 55°

Ввиду этого различия в профиле совместить метрическую и дюймовую резьбу в одном соединении не получится, потребуется специальный переходник.

Переходник от метрической резьбы к дюймовой

Кроме метрической и дюймовой, при соединениях труб применяется и круглая резьба, или так называемый профиль Эдисона. Профиль представляет чередование выпуклых и вогнутых дуг с одним и тем же радиусом. Круглая накатка обеспечивает большую износоустойчивость и применяется в соединениях, которые придется неоднократно свинчивать и развинчивать.

Наиболее популярной в сантехнике, трубах и арматуре уровня квартиры или дома является трубная цилиндрическая резьба. Самый популярный диаметр резьбы — ½ “

Схематическое изображение резьбы Эдисона

Широкое распространение получила также резьба ¼ “. Она применяется в креплениях для фото- и видеокамер, осветительной и другой вспомогательной фотоаппаратуры.

2.1.2. ОБОЗНАЧЕНИЕ РЕЗЬБЫ

В общем случае в
обозначение резьбы входят

1.буквенный
знак резьбы;

2.номинальный
размер в миллиметрах или дюймах;

3.размер
шага;

4.для многозаходной
резьбы – значение хода с указанием шага;

5.буквы LH для левой резьбы;

6.буквенно-цифровое
обозначение поля допуска или буквенное обозначение класса точности;

7.цифровое
значение или буквенное обозначение длины свинчивания, если она отличается от
нормальной.

Условное
обозначение метрической резьбы
регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа
метрической резьбы), номинального диаметра резьбы, шага и направления резьбы
(если она левая). Многозаходные метрические резьбы обозначают (после
номинального диаметра) буквами Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример
обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм:М24´Рh3Р1-LH.

Примеры обозначения
метрической резьбы и варианты его нанесения на чертеже приведены на рис. 2.14.
Варианты нанесения обозначений на рис. 2.14, а и 2.14, в
предпочтительней.

Условное обозначения
метрической конической резьбы
(ГОСТ 25229-82) включает
буквенное обозначение (МК), диаметр резьбы в основной плоскости, шаг и
направление (если оно левое). Обозначение наносят, как показано на рис. 2.15,
2.16 . Варианты нанесения обозначения на рис. 2.15, а и 2.16, а
предпочтительней.

Условное обозначение
трубной цилиндрической резьбы
регламентирует ГОСТ 6357-81. Оно состоит
из буквы G и условного размера – внутреннего диаметра трубы в дюймах.
Обозначение наносится на изображение, как показано на рис. 2.17, 2.18. Варианты
нанесения обозначения на рис. 2.17, а
и 2.18, а предпочтительней.

Условное обозначение трубной
конической резьбы
(ГОСТ
6211-81) состоит из буквенного обозначения R (наружная резьба) и Rс (внутренняя резьба), диаметра резьбы в основной плоскости
в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.

Условное обозначение
трапецеидальной резьбы.

Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr, наружного диаметра и шага (рис. 2.21 и 2.22). Варианты нанесения
обозначения на рис. 2.21, а и 2.22, а предпочтительней.

Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из
букв Tr, наружного диаметра, хода и шага (рис. 2.23 и
2.24). Варианты нанесения обозначения на рис. 2.23, а и 2.24, а
предпочтительней.

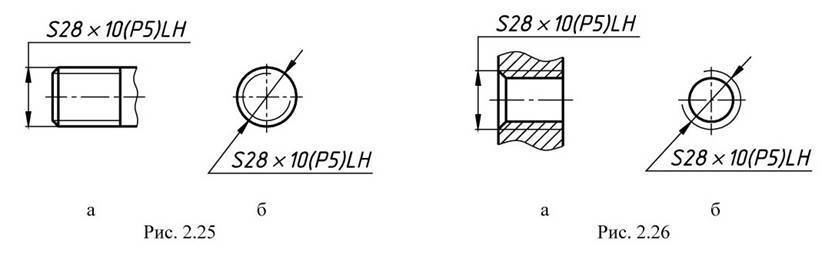

Условное обозначение упорной
резьбы
(ГОСТ 10177-82) состоит из буквы S,
наружного диаметра и шага резьбы:S28×5. Для
многозаходной резьбыобозначение состоит
из буквы S, наружного диаметра, хода и шага: S28×10(Р5)LH. Варианты нанесения
обозначения на рис. 2.25, а и 2.26, а предпочтительней.

Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ
28108-89 состоит из букв Е (серия) и
наружного диаметра, например, Е27 (рис. 2.27).

Резьба прямоугольная не
стандартизованная на чертежах задается всеми конструктивными размерами:
наружным и внутренним димаметрами, шагом, шириной зуба. Варианты нанесения
размеров резьбы с прямоугольным профилем показаны на рис. 2.28, а, б,
в. Рекомендуется показывать в масштабе увеличения профиль данной резьбы
и все ее размеры.

Подготовка к нарезанию внутренней резьбы

Для того чтобы процесс нарезания внутренней резьбы при помощи метчика не вызывал особых затруднений и завершился качественным результатом, необходимо правильно подготовиться к этой технологической операции. Все способы нарезания резьбы при помощи метчика предполагают, что в обрабатываемой детали уже выполнено отверстие с соответствующим диаметром. Если внутренняя резьба, которую необходимо нарезать, имеет стандартный размер, то для определения диаметра подготовительного отверстия может быть использована специальная таблица с данными по ГОСТу.

Таблица 1. Диаметры отверстий, высверливаемых под стандартную метрическую резьбу

В том случае, если резьба, которую надо нарезать, не относится к категории стандартных, рассчитать диаметр отверстия для ее выполнения можно по универсальной формуле. Прежде всего необходимо изучить маркировку метчика, в которой в обязательном порядке указываются тип нарезаемой резьбы, ее диаметр и шаг, измеряемые в миллиметрах (для метрических). Затем, чтобы определить размер поперечного сечения отверстия, которое надо просверлить для резьбы, достаточно от ее диаметра вычесть шаг. Например, если для нарезания нестандартной внутренней резьбы будет использоваться инструмент с маркировкой М6х0,75, то диаметр подготовительного отверстия рассчитывается следующим образом: 6 – 0,75 = 5,25 мм.

Для стандартных резьб, относящихся к категории дюймовых, также существует таблица, позволяющая правильно выбрать сверло, с помощью которого выполняют подготовительные работы.

Таблица 2. Диаметры отверстий, высверливаемых под дюймовую резьбу

Важным для получения качественного результата является вопрос не только о том, чем нарезают резьбу, но и о том, каким сверлом выполнять подготовительное отверстие

Выбирая сверло, необходимо обращать внимание на параметры и качество его заточки, а также на то, чтобы оно вращалось в патроне используемого оборудования без биения

При высверливании глухих отверстий контролируем глубину сверления

Как правильно нарезать резьбу? Для начала надо подобрать инструменты и расходные материалы:

Схема нарезки резьбы метчиком

Главное о секретных болтах

Предназначение секретного болта – защита колес от хищения. Крепежная единица имеет головку под специальный ключ. Ключ от болтов будет иметь только владелец авто. Секретки популярны среди автолюбителей, и множество автомастерских имеют в наличии похожие или аналогичные ключи, поэтому рекомендуется подбирать нераспространенные модели.

Преимущество и отличие от обычных болтов крепления

Преимущества и отличия от традиционных болтов следующие:

  • Головка болта располагается с низкой посадкой.
  • Элементы защищены специальными кольцами.
  • Секретные болты на колеса выполнены из высококачественного сырья.

Разновидности

Отдельные конструкционные отличия следует учитывать при выборе секреток:

  1. Изделия имеют наружную головку в форме звездочки или многогранника. Модели пользуются большой популярностью среди потребителей.
  2. Болт с головкой внутренней формы в виде звездочек или специальных форм. Минусом таких секреток является склонность к накоплению грязи.
  3. Элемент с одним или несколькими защитными кольцами.
  4. Болты, которые имеют головки нестандартных размеров. Форма рисунка бывает внутренней или наружной.
  5. Секретные болты на колеса с несколькими отверстиями в головке. Конструкционные особенности состоят в том, что отверстия расположены не по строго установленной системе, а соответствуют определенным габаритам головки крепежа. Приспособиться и открутить данный тип метиза в случае потери секретного ключа будет затруднительно.

Как устанавливаются противоугонные болты

Особенности монтажа противоугонных болтов:

  1. При демонтаже гаек или болтов нужно помнить, в какую сторону откручивать болт на колесе – против часовой стрелки.
  2. На одно колесо устанавливают лишь один замок. Работу производят при помощи баллонного ключа. Перед установкой рекомендуется смазывать болты пластичными смазками.
  3. Секретка затягивается без чрезмерных усилий, лучше применить динамометрический инструмент.
  4. Делают проверку наличия пробела между колесным диском и гайкой либо соответствия нужной длины болта.
  5. Устанавливают пластиковые заглушки.

Конструктивные особенности крепежных болтов колес автомобиля

Параметры изделий должны соответствовать характеристикам автомобильного колеса. К основным параметрам болтов относятся:

  • габариты и направление резьбы;
  • размер под ключ;
  • класс прочности.

Легковые

Гайки видов «А», «B» и «C» выпускаются с шестью разновидностями резьбы мелкого формата. У М12 шаг резьбы может составлять 1,25 мм, у М12, 14, 18, 20, 22 шаг резьбы равен 1,5 мм.

Грузовые

Гайки класса «D» предназначены для колес грузового транспорта. Это метизы М18, 20, 22 с шагом резьбы 1,5 миллиметров. Направление резьбы бывает правым и левым. Размер ключей под гайки – 17, 19, 24, 27, 30 или 32.

Левая и правая резьба. Отличая, применение

Существует два вида крепежа, разделяющегося по направлению вращения профиля: с правой резьбой и левой резьбой. Наибольшее распространение получили изделия с направлением винтов по часовой стрелке, то есть с резьбой правой. Но существует ряд элементов и деталей, которые оснащаются резьбой противоположного направления.

Как отличить правую резьбу от левой

Существует несколько способов, которые могут помочь в решении этой задачи, но наиболее простым, «бытовым», которым пользуется большинство современных умельцев, является следующий:

Положите изделие, направление резьбы которого вы желаете определить, на ладонь фаской вверх (резьбой на вас) и обратите внимание на конец спирали. Если проследить вращение резьбы от ее основания до «хвоста», и этот «хвост» будет направлен в правую сторону, значит перед вами правая резьба (по часовой стрелке)

Соответственно, если наоборот, то левая.

Правая резьба чаще всего встречается в промышленной сфере, однако, использовать ее не всегда целесообразно. Рассмотрим несколько вариантов, когда правосторонняя резьба не может удовлетворить всех требования конструкции, и рациональнее будет использовать левую резьбу.

Предотвращение самоотвинчивания и ослабления соединений

Вращающийся вал или любой иной стержень, на котором навинчены гайки и болты, определяет направление вращения используемых метизов: затягивание винтов или гаек должно производиться согласно направлению движения вала. Это делается для того, чтобы в процессе эксплуатации крепление не ослаблялось и не раскручивалось.

Стяжка

Существует ряд стягивающих устройств, типа талрепов, конструкция которых подразумевает наличие части с правой резьбой и части – с левой. Вращение корпуса элемента позволяет ослаблять стяжку или, напротив, нагружать ее в зависимости от направления вращения.

Как способ защиты от опасных операций

В некоторых наиболее ответственных операциях, некорректность проведения которых может быть чревата жертвами или принести угрозу здоровью, рекомендуется использовать левостороннюю резьбу. Таким образом, вероятность опасных действий уменьшается. Например, проведение работ с баллонным оборудованием требует тщательного контроля находящегося в емкости газа. Поэтому пропановые баллоны производят с левой резьбой, а кислородные – с правой, чтобы предотвратить нештатные ситуации неправильного применения данного баллона.

Брендирование

Некоторые производители выпускают изделия с резьбой против часовой стрелки, чтобы уникализировать свое изделие и обезопасить покупателя от покупки неоригинальной продукции.

2.1.2. ОБОЗНАЧЕНИЕ РЕЗЬБЫ

В общем случае в обозначение резьбы входят

1.буквенный знак резьбы;

2.номинальный размер в миллиметрах или дюймах;

3.размер шага;

4.для многозаходной резьбы – значение хода с указанием шага;

5.буквы LH для левой резьбы;

6.буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

7.цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.

Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм:М24´Рh3Р1-LH.

Примеры обозначения метрической резьбы и варианты его нанесения на чертеже приведены на рис. 2.14. Варианты нанесения обозначений на рис. 2.14, а и 2.14, в предпочтительней.

Условное обозначения метрической конической резьбы(ГОСТ 25229-82) включает буквенное обозначение (МК), диаметр резьбы в основной плоскости, шаг и направление (если оно левое). Обозначение наносят, как показано на рис. 2.15, 2.16 . Варианты нанесения обозначения на рис. 2.15, а и 2.16, а предпочтительней.

Условное обозначение трубной цилиндрической резьбырегламентирует ГОСТ 6357-81. Оно состоит из буквы G и условного размера – внутреннего диаметра трубы в дюймах. Обозначение наносится на изображение, как показано на рис. 2.17, 2.18. Варианты нанесения обозначения на рис. 2.17, а и 2.18, а предпочтительней.

Условное обозначение трубной конической резьбы (ГОСТ 6211-81) состоит из буквенного обозначения R (наружная резьба) и Rс (внутренняя резьба), диаметра резьбы в основной плоскости в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.

Условное обозначение трапецеидальной резьбы. Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr, наружного диаметра и шага (рис. 2.21 и 2.22). Варианты нанесения обозначения на рис. 2.21, а и 2.22, а предпочтительней.

Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из букв Tr, наружного диаметра, хода и шага (рис. 2.23 и 2.24). Варианты нанесения обозначения на рис. 2.23, а и 2.24, а предпочтительней.

Условное обозначение упорной резьбы(ГОСТ 10177-82) состоит из буквы S, наружного диаметра и шага резьбы:S28×5. Для многозаходной резьбыобозначение состоит из буквы S, наружного диаметра, хода и шага: S28×10(Р5)LH. Варианты нанесения обозначения на рис. 2.25, а и 2.26, а предпочтительней.

Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ 28108-89 состоит из букв Е (серия) и наружного диаметра, например, Е27 (рис. 2.27).

Резьба прямоугольная не стандартизованная на чертежах задается всеми конструктивными размерами: наружным и внутренним димаметрами, шагом, шириной зуба. Варианты нанесения размеров резьбы с прямоугольным профилем показаны на рис. 2.28, а, б,в. Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все ее размеры.

Что делать, если не откручивается колесный болт

Некоторые автолюбители не знают, что делать, если крепеж не двигается. Первым делом следует поставить транспортное средство на ручник и убедиться, что транспорт неподвижен. Прикипевший болт откручивается следующими способами:

  1. Метод использования рычага. Из-за недостаточной длины ручки колесного ключа не получается провернуть болт с требуемым усилием. Просто и безопасно использовать удлинитель ручки ключа или инструмент с длинной рукояткой. Такое приспособление повысит силу механического влияния. Опытные автомобилисты для удлинения рукоятки рекомендуют использовать металлическую трубу.
  2. Использовать силу ног. Если руками открутить болт не удается, нужно попробовать надавить на инструмент ногой. Рукоятка ключа должна быть расположена параллельно поверхности земли. Потребуется нажать ногой на ключ и провернуть его против часовой стрелки. В крайнем случае, потребуется стать на ключ двумя ногами, а руками держаться за кузов автомобиля.
  3. Применить молоток или киянку. Потребуется взять в руки оба инструмента, киянку расположить в нужном месте и произвести удар молотком. Вариант поможет сдвинуть резьбу застывшей гайки. В крайних случаях молоток может заменить камень. Следует избегать скользящих ударов, которые наносят повреждения болту и ключу. Удары должны быть точными.
  4. Использование ключа с динамометром. Если крепеж колес был зафиксирован слишком сильно, рекомендуется воспользоваться приспособлением с динамометром. Рекомендованные параметры усилия указаны в инструкции приспособления.
  5. Использование химических составов. В случае сильной затяжки болтов, следует применить средство Liqu >

Секретные болты и гайки, выполненные из титана или стали, способны защитить автомобильные колеса от кражи

При выборе секретных болтов следует принимать во внимание бюджетные возможности и функциональные особенности изделий

Стандартные резьбовые крепежные детали и их условные обозначения

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.

Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

Болты

Болт состоит из двух частей: головки и стержня с резьбой.

Условное обозначение болта: Болт ГОСТ 7798-70-2 – исполнение; М 16 – тип и размер резьбы; 1,5 – величина мелкого шага резьбы; 6g – поле допуска; 75 – длина болта ; 68 — условная запись класса прочности, указывающего, что болт выполнен из стали с определенными механическими свойствами; 09 – цинковое покрытие; ГОСТ 7798-70 – стандарт, указывающий, что болт имеет шестигранную головку и выполнен с нормальной точностью.

Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки: Гайка М 24 -6Н. 6 ГОСТ 5915-70 -шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».

Винты

Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.

Винты бывают двух видов – крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.

Условное обозначение винта:  Винт А М 8 – 6 g х 50. 48 ГОСТ Р 50404-92 -А – класс точности, М8 – диаметр резьбы, 6 g – поле допуска, 50 – длина, 48 -класс прочности.

Шпильки

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.

Условное обозначение шпильки исполнения 1:  ГОСТ 22032-76 – М 24 – номинальный диаметр метрической резьбы с крупным шагом; 6g – поле допуска; 80 – длина шпильки ; 36 – класс прочности.

-длина шпильки, -длина гаечного конца, -длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается: – в деталях из стали, бронзы, латуни, титана; и – в деталях из ковкого и серого чугуна; и – в деталях из легких сплавов.

Шайбой называют деталь, устанавливаемую под гайку или головку винта (болта). Она предназначена для передачи и распределения усилий на соединяемые детали и для предохранения от самоотвинчивания гайки.

Шайбы изготавливают круглые (рисунок 16.8), квадратные (рисунок 16.9), пружинные (рисунок 16.10), зубчатые (рисунок 16.11) и т.п.

Пример обозначения:

Шайба 10Т65Г ГОСТ 6402-70, где Т- шайба тяжелого типа, 65Г – марка стали, ГОСТ 6402-70 – шайба пружинная.

Шплинты

Шплинтом называют пруток или кусок проволоки, которые пропускают сквозь радиальное отверстие деталей для их взаимного фиксирования (рисунок 16.12).

Пример обозначения: Шплинт 5×45.3.036 ГОСТ 397-79, где 5-условный диаметр шплинта, 45-длина, 3- условное обозначение материала, 036 – покрытие

Рекомендую подробно изучить предметы:
  1. Инженерная графика
  2. Начертательная геометрия
  3. Компас
  4. Автокад
  5. Черчение
  6. Проекционное черчение
  7. Аксонометрическое черчение
  8. Строительное черчение
  9. Техническое черчение
  10. Геометрическое черчение
Ещё лекции с примерами решения и объяснением:
  • Соединения разъемные и неразъемные в инженерной графике
  • Виды конструкторских документов
  • Обозначение уклона и конусности на чертежах
  • Сопряжение линий и лекальные кривые
  • Сечения в инженерной графике
  • Выносные элементы в инженерной графике
  • Сопряжения в инженерной графике
  • Нанесение размеров на чертежах
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
