Люксметр. Знакомство с прибором для измерения освещённости

История создания прибора

Современные люксметры

Впервые простейший фотометр изобрел граф Румфорд Бенджамин Томпсон. Произошло это довольно давно: в 18 веке. Прибор был простейшим, предназначался для изучения поглощения света различными веществами. С развитием фотометрии прибор совершенствовался, пока не были изобретены современные электронные люксметры.

Интересно, что Томпсон кроме оптики изучал термофизику, конвекцию в газах и жидкостях, науку о питании человека. Ученый изобрел камин, симпатические чернила, кухонную плиту, печь для обжига кирпичей. Особой популярностью в кризисные времена пользуется его рецепт его супа, которым массово кормят бездомных людей.

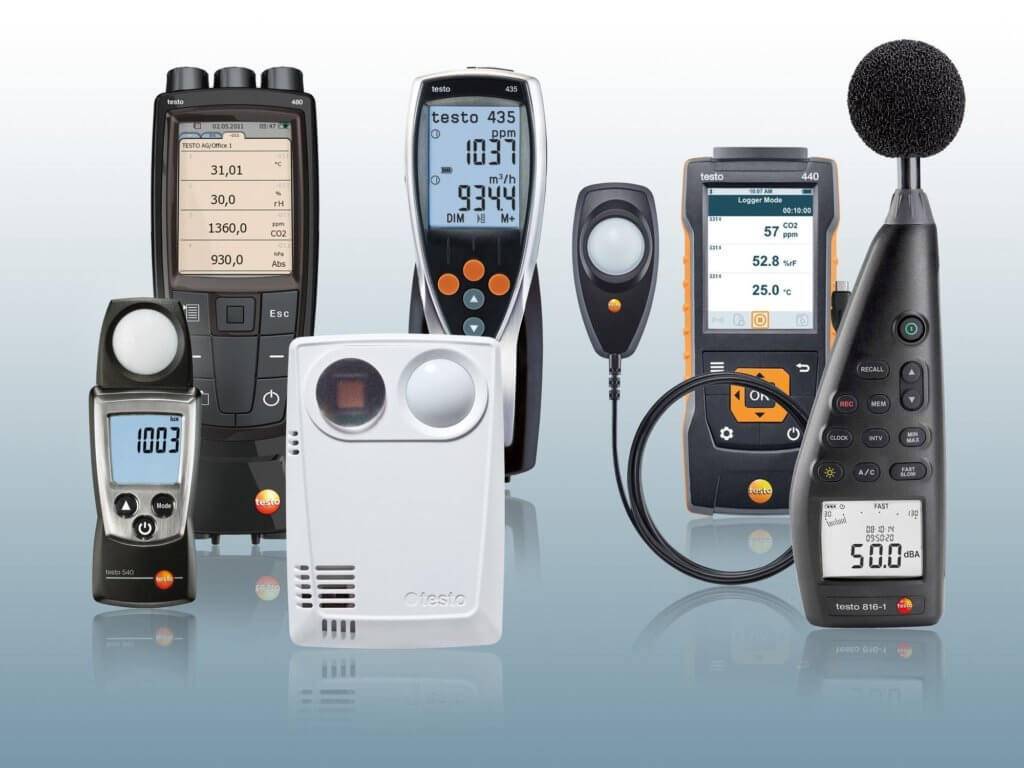

Люксометры Testo

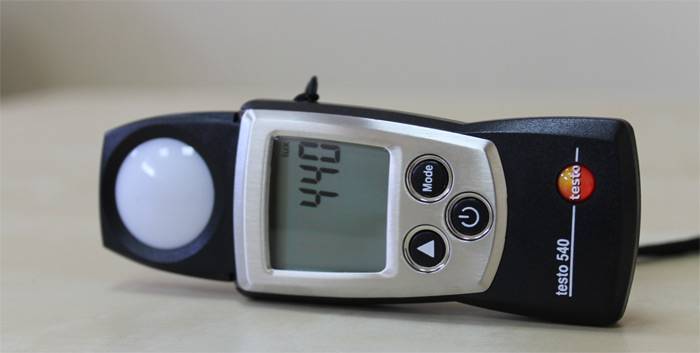

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

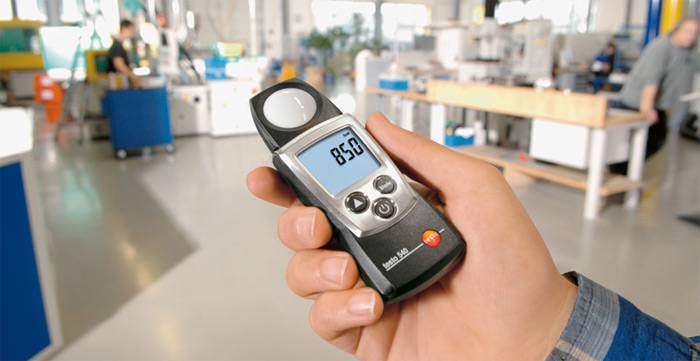

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

  • память для хранения до 3000 результатов измерений;
  • сохранение в памяти 99 мест измерения;
  • подключение к персональному компьютеру;
  • построение объёмного графика величины освещенности в пределах помещения;
  • распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Сварочные инверторы. Рейтинг надёжности

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Что это такое – люксметр

Люксметр – мобильный прибор для замера уровень освещенности в пространстве. Название происходит от греческих слов, в переводе означающих «свет» и «измерять». Относится к разряду фотометров. Зачастую люксметры дополнительно измеряют другие характеристики света: коэффициент пульсации, яркость и т.д.

Устройство необходимо для:

  • проверки и контроля норм освещенности;
  • аттестации рабочих мест;
  • проведения исследований;
  • определения экспозиции в фотосъемках;
  • настройки яркости световой рекламы, сигнальных огней, ламп в оранжереях и теплицах;
  • измерения коэффициента пульсации мониторов, экранов при светодиодном и люминесцентном освещении;
  • поверки фактической освещенности при монтаже новых световых линий.

Разновидности фотометрических приборов

Виды фотометров

По типу табло

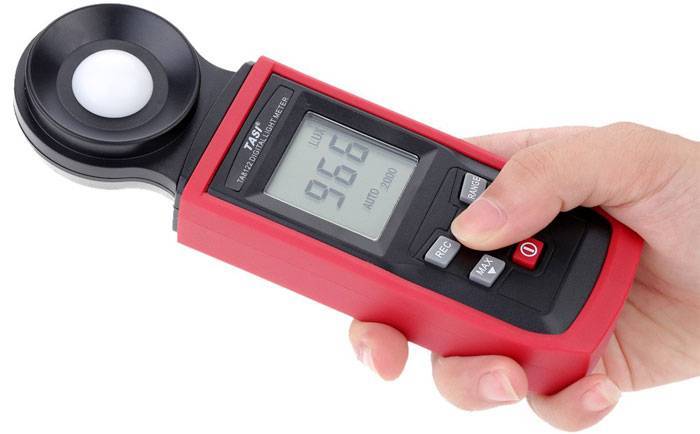

В зависимости от конструкции люксметры бывают аналоговыми (стрелочными) или цифровыми (электронными).

Стрелочный прибор надежный, простой, но не самый точный.

Стрелочный фотометр

Цифровой аппарат отличается высокой точностью замеров.

Цифровой фотометр

По расположению фотоэлемента

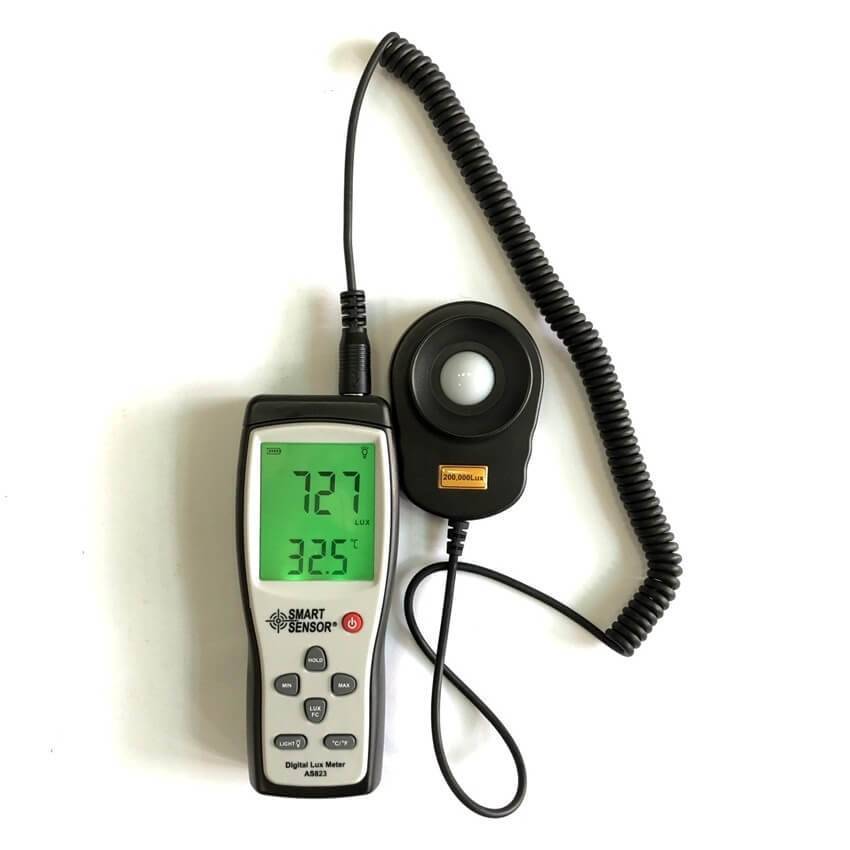

Существуют приборы с выносным фотодатчиком и моноблоки. В первом случае датчик и корпус соединены гибким проводом. Такая конструкция позволяет выполнять замеры в труднодоступных местах или для различно падающих световых лучей.

Моноблок меньше весит, имеет меньшие размеры. Лучше подходит для многочисленных постоянных замеров. Но в труднодоступных местах работать неудобно. Некоторые модели моноблоков оснащаются съемным датчиком.

По наличию функциональности

Уже упоминалось, что простые бытовые приборы замеряют только освещенность. Замеры делаются быстро, но высокой точностью они не отличаются.

Более сложные люксметры могут  измерять дополнительные параметры: яркость, пульсацию и т.д.

Цифровые профессиональные модели снабжены специальными программами, которые сами рассчитывают многие параметры (например, среднюю освещенность), запоминают результат и синхронизируются с компьютером. Такие люксметры снабжаются светофильтрами для более точных результатов. В условиях повышенной яркости устройство комплектуется поглощающими светофильтрами. Примерная цена таких приборов составляет 15-30 тыс.рублей (и больше).

По типу материала корпуса

Современные люксметры изготавливаются из пластика. Для удобства многие модели имеют резиновые накладки по бокам.

Люксметр с резиновой накладкой

По типу питания

Портативные люксметры могут питаться от аккумуляторов или батареек. В первом случае прибор требует подзарядки от сети. Устройства на батарейках нуждаются в периодической замене элементов питания на новые.

По размеру и весу

Габариты зависят от размеров элементов питания. Большинство мобильных люксметров весят от 100 до 500 г.

В зависимости от типа размеры фотометров находятся в диапазоне:

  • 80-200 мм по высоте;
  • 50-800 мм по ширине.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

  1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
  2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
  3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
  4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Люксметр / Пульсметр / Яркомер ТКА-ПКМ (09)

Люксметр / Пульсметр / Яркомер “ТКА-ПКМ” (09) – это многофункциональный прибор (фотометр) предназначенный для одновременного измерения освещённости в видимой области спектра от 380 до 760 нм, (осветительные приборы) коэффициента пульсации и яркости протяжённых самосветящихся объектов (экранов, мониторов, кинескопов). Таким образом ТКА-ПКМ (09) совмещает в себе функции яркомера, люксметра и пульсметра и позволяет службам охраны труда и обеспечения техники безопасности осуществлять комплексный контроль всех параметров освещения в жилых и производственных и учебных помещениях.

Согласно СанПиН 2.2.4.3359-16 коэффициент пульсации на рабочих местах промышленных предприятий не должен превышать 10-25%. Показания коэффициента пульсации выдаются на дисплей каждую секунду в процентах. В процессе работы на первом экране отображаются параметры освещённости и коэффициента пульсации, на втором яркость (переключение кнопкой «Режим»). Методы измерения коэффициента пульсации регламентированы в ГОСТ 33393-2015. Измерение яркости экранов и мониторов, необходимо для контроля уровня светового ощущения глаз человека. Недостаточная или избыточная яркость способна вызывать быструю утомляемость и ухудшение зрения. Методы измерения яркости мониторов и других рабочих экранов приведены в ГОСТ Р 50923-96.

УФ-Радиометр ТКА-ПКМ (13)

Модификации УФ-Радиометра “ТКА-ПКМ” (13) с ослабляющим фильтром предназначены для раздельного измерения энергетической освещённости (интенсивности излучения) в различных областях УФ-спектра. Эта модель аналогична ТКА-ПКМ 13, но специально доработана для сфер деятельности, где необходимо измерять высокие значения облучённости в течении длительного времени. Например, в медицине, при контроле облученности создаваемой бактерицидной лампой, дающей короткие УФ волны с максимумом в 253,7 нм. В сфере неразрушающего контроля данный радиометр может применяться в процессе магнитного и капиллярного контроля с использованием флуоресцентных материалов для оценки интенсивности источников УФ света, работающих в узкополосном эмиссионном спектре в диапазоне UV-A (365 нм).

УФ-Радиометр ТКА-ПКМ 13 может работать в трех УФ диапазонах: А (315 – 400 нм), B (280 – 315 нм) и C (200 – 280 нм). По заявке возможна поставка в специальном исполнении, с ослабляющим фильтром для контроля в зоне УФ-С с диапазоном измерений 10 – 200 000 мВт/м. Контроль излучения во всех трех зонах ультрафиолетового спектра возможен с использованием одной несменной фотометрической головки. Относительная спектральная чувствительность радиометров ТКА-ПКМ 13 изображена на фото. Основная относительная погрешность измерений освещённости составляет ± 10%.

Люксметры

Люксметр — портативный прибор для измерения освещённости, один из видов фотометров. Стандартный люксметр состоит из фотоэлемента, преобразующего свет в энергию электрического тока, и измеряющего этот ток электронного микроамперметра со шкалой в люксах. Конструктивно современные люксметры состоят из единого блока, где фотоэлемент интегрирован в корпус прибора. На данной странице представлено описание наиболее популярных на российском рынке измерителей световых параметров – люксметров, яркометров, блескомеров, пульсметров.

Люксметры часто применяются при аттестации рабочих мест, а также при санитарном и техническом надзоре в жилых и производственных помещениях. Так контроль освещенности рабочих мест входит в число плановых мероприятий по охране труда на рабочих местах. ГОСТ Р 55710-2013 устанавливает нормы освещённости в люксах для помещений различного назначения. Так, например, в офисе нормативная освещенность должна быть от 200 до 300 лк. В сфере НК люксметры используют для измерения УФ освещённости при работе с люминесцентными материалами и общей освещенности рабочих мест влияющей на контраст дефекта с фоном и его видимость дефектоскопистом. Согласно РД 03-606-03 освещенность контролируемых визуальным методом поверхностей должна быть не менее 500 Лк.

Профессиональные люксметры часто сочетают в себе несколько функций, как например измерения освещённости в видимой, энергетической и ультрафиолетовой областях спектра. Существуют модели, созданные специально для измерения светового потока светодиодов, произвольно расположенных и пульсирующих источников света. Люксметры, используемые в сфере государственного регулирования, подлежат поверке. Поверка люксметров осуществляется по параметрам освещённости с использованием образцовых фотометров. Поверка регламентирована ГОСТ 8.023-2012. Государственный поверочная схема для средств измерений световых величин непрерывного и импульсного излучения. Отношение к данной теме также имеют: ГОСТ 8.195-2013, ГОСТ 8.552-2013, СП 52.13330.2016, СанПиН 2.2.4.3359-16, СанПиН 2.2.1/2.1.1.2585-10, ГОСТ 54940-2016. Межповерочный интервал люксметров, как правило, 1 год.

Немного теории

В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство — люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.

Световой поток — это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).

Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.

Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики — люкс (лк) — результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:

  • количества источников, находящихся рядом с местом измерения;
  • светового давления каждого из них;
  • расстояния до источников;
  • отражающей способности предметов обстановки.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная — от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное — от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов — от 6 до 10 тысяч рублей.

Устройство и принцип работы

Основой любого люксметра является фотоэлемент — полупроводниковое устройство, в котором световые кванты передают свою энергию электронам, в результате чего возникает электрический ток. Сила тока пропорциональна величине освещённости в том месте, где находится фотоприемник.

Другим элементом люксметра служит аналоговый или цифровой индикатор. В механических устройствах электрический ток, преобразуемый гальванометром, вызывает вращательное движение стрелки указателя. В цифровых приборах аналоговый сигнал (электрический ток) с помощью оптико-электронного конвертора преобразуется в цифровой с отображением результата на жидкокристаллическом дисплее. Конструктивно оба узла (фотоприемник и преобразователь) выполняются либо в виде самостоятельных элементов, соединённых между собой проводом, либо в общем корпусе.

Моноблок лучше подходит для оперативного проведения замеров, поскольку меньше весит и удобнее в работе. Однако возникают неудобства при измерении в труднодоступных местах, с разных направлений и регистрации при этом показаний. Поэтому при проведении аттестации рабочих мест чаще всего используют приборы с вынесенным фотодатчиком. Рассмотрим некоторые из наиболее распространённых моделей.

Выбираем люксметр

Для того, чтобы выбрать фотометр, определите, что именно вам нужно. Учитывайте:

  • Функциональность и тип люксметра(бытовой, профессиональный). Для бытовых измерений не нужен навороченный прибор, достаточно самого простого.
  • Диапазон измеряемой освещенности.
  • Точность замеров, погрешность.
  • Габаритные размеры. Удобнее, если прибором можно работать одной рукой.
  • Совместимость с компьютером.
  • Размер экрана и подсветка. Чем крупнее символы и экран, тем удобнее работать.
  • Цена.
  • Наличие поверки.

В целом, если люксметр необходим для быстрой, оперативной работы, то можно обойтись недорогим моноблоком с минимальным количеством функций.

Для профессиональных задач, например для аттестации рабочих мест, нужен профессиональный люксметр с минимальной погрешностью, поверкой, встроенной памятью с выносным датчиком.

Люксметр ТКА-Люкс / Эталон

Люксметр “ТКА-Люкс / Эталон” предназначен для градуировки рабочих средств измерения освещённости, создаваемой стандартными источниками оптического излучения с различной цветовой температурой, расположенным по нормали к чувствительной площадке приёмника, методом прямых измерений. Главное отличие этого люксметра от других моделей линейки заключается в его точности. Суммарная относительная погрешность люксметра составляет не более чем ± 2,6 %. Это максимально точный прибор данного производителя.

ТКА-Люкс / Эталон продается в комплекте с сертификатом о калибровке, который в отличие от свидетельства о поверке устанавливает действительные значения нормируемых характеристик. Калибровка эталонного люксметра осуществляется в соответствии с утвержденной ВНИИОФИ методикой «Люксметр “ТКА-Люкс/Эталон”. Методика поверки». Межкалибровочный интервал и срок гарантии – 1 год. Поверочная схема для данной модели содержится в ГОСТ 8.023-2012.

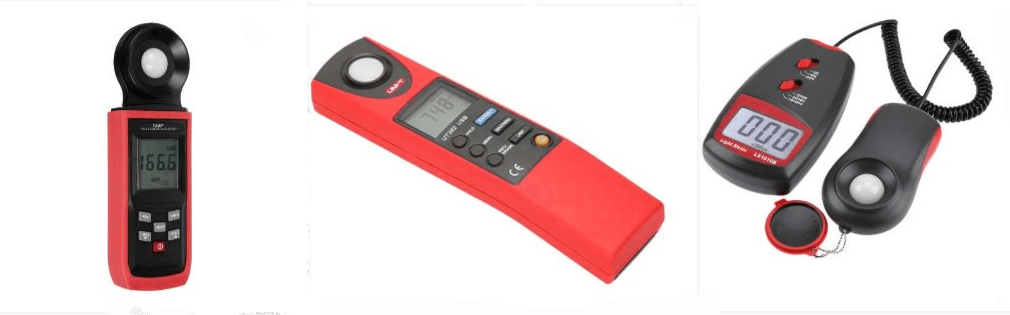

Популярные модели

Стандартные

МЕГЕОН 21550.

МЕГЕОН 21550

Модель изготовлена в виде моноблока. Люксметр компактный, замер проводится одной рукой. Дисплей оснащен подсветкой, интерфейс простой и понятный. Автоматически находит нужный диапазон измерений. Работает при температурах от 0 до 40⁰С. Есть функция автоматического выключения. Не внесен в госреестр средств измерений.

Диапазон измерений: 0- 200000 лк.

Погрешность: 3% для измерений до 10000 лк; 4% свыше 10000 лк.

Габаритные размеры: 53×37×165 мм.

Вес: 145 г.

Цена: от 2200 рублей.

МЕГЕОН 21010.

МЕГЕОН 21010

Модель с выносным датчиком и специальной интегральной схемой, которая обеспечивает высокую точность измерений и минимальную погрешность. Работает при температурах от 0 до 40⁰С. Не внесен в госреестр средств измерений.

Диапазон измерений: 0 — 50000 лк.

Погрешность: 5%.

Габаритные размеры: 68×28×116 мм.

Вес: 170 г.

Цена: от 3300 рублей.

СЕМ DT-1300 481639.

СЕМ DT-1300 481639

Простая, легкая, удобная модель с выносным датчиком. Удобный дисплей. Не внесен в госреестр средств измерений. Нет подсветки дисплея. Диапазон измерений задается ручкой.

Диапазон измерений: 0 — 50000 лк.

Погрешность: 5% для измерений до 10000 лк; 10% свыше 10000 лк.

 Габаритные размеры: 64,5×24,5×188 мм.

Вес: 160 г.

Цена: от 2700 рублей.

Профессиональные

Testo 540.

Testo 540

Модель изготовлена в виде моноблока. Сенсор оснащен особым спектральным чувствительным глазом для высокой точности измерений. Подходит для измерений в закрытых пространствах. Внесен в госреестр средств измерений. Работает при температурах от 0 до 50⁰С. Удобный дисплей, понятный интерфейс, встроенная память.

Диапазон измерений: 0 — 99999 лк.

Погрешность: 3%.

 Габаритные размеры: 46×25×113 мм.

Вес: 160 г.

Цена: от 11500 рублей.

СЕМ DT-8809A 481929.

СЕМ DT-8809A 481929

Модель с выносным датчиком. Удобный дисплей. Длинный кабель – 150 см. Автоматическое выключение. Подключение к компьютеру через USB, встроенная память.  Для нестандартных источников света не нужны дополнительные вычисления. Автоматическая коррекция при косых лучах света. Не внесен в госреестр.

Диапазон измерений: 0 — 400000 лк.

Погрешность: 3,5% для измерений до 10000 лк; 4% свыше 10000 лк.

 Габаритные размеры: 80×40×170 мм.

Вес: 390 г.

Цена: от 10000 рублей.

Radex LUPIN.

Radex LUPIN

Моноблок, можно носить с собой на ремешке. Легкий, компактный. Встроенная дополнительная функция пульсметра. Простой интерфейс. Особый датчик с коррекцией под спектральную чувствительность глаза и специальными фильтрами. Аккумулятор встроенный. В госреестр не внесен. Диапазон рабочих температур: -10⁰С + 40⁰С.

Диапазон измерений: освещенность 10 — 200000 лк; яркость 3-70000 кд/м2; коэффициент пульсации 1-100%.

Погрешность всех измерений: 10%.

 Габаритные размеры: 42×17×101 мм.

Вес: 50 г.

Цена: от 5000 рублей.
