Манометры давления

Дополнительные опции

Наименование услугиТипЦена с НДС, руб.Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)

Комплектация запорным клапаном VE2-2-G ½

Осевое присоединение

Индивидуальная двойная шкала Индивидуальная шкала в mbar

Исполнение IP54

Индивидуальный номер прибора + паспорт

Свидетельство о поверке к нумерованному прибору

Первичная заводская поверка

Периодическая поверка

Гарантийная пломба-стикер

Ремонт

Очистка прибора от загрязнений (мазут, краска и пр.)

Комплектация указателем предельных значений (нержавеющая сталь)	КМ-12, 22, 31	95
КМ, КМВ	40 / 50
КМ	1420
КМ-11, 12	под заказ
КМ-22	+10% к стоимости прибора
КМ, КМВ (IP40)	+10% к стоимости прибора
КМ, КМВ	36
КМ, КМВ	100
КМ, КМВ
КМ, КМВ	140
Пломбировка манометра (под заказ)	КМ-12	55
КМ-22	25
КМ, КМВ	140
КМ, КМВ	индивидуально

РаспечататьЧертежи

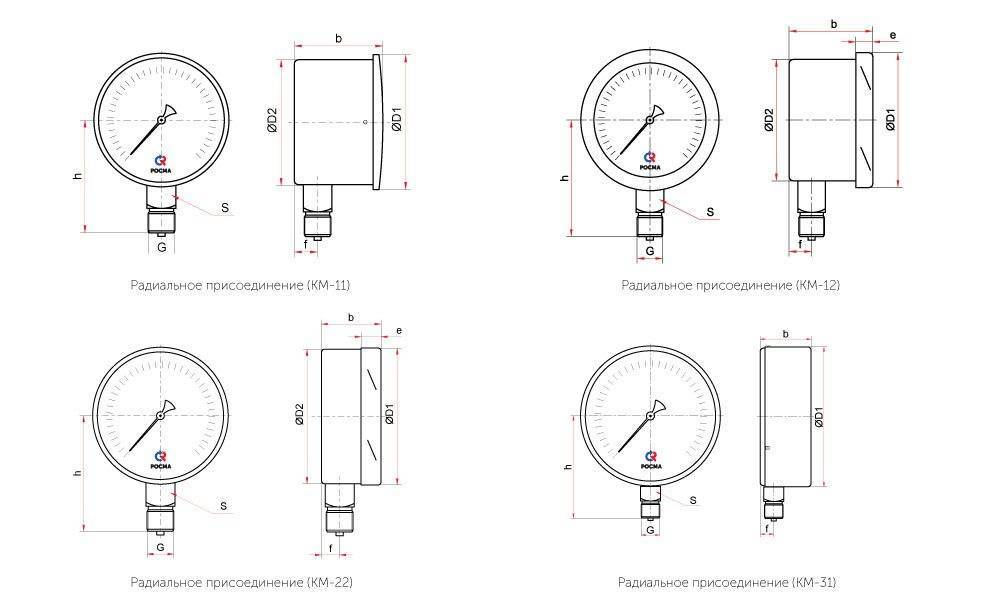

Основные размеры (мм), вес (кг)

ТипØD1D2behfSGВес

КМ-11Р	63	67	66	45	—	57	10	14	M12×1,5	0,22
КМ-12Р	73	65	38	10	56	9	0,20
КМ-22Р	100	101	99	51	18	90	16	22	G½ или M20×1,5	0,59
КМ-31Р	150	150	—	60	—	116	1,07

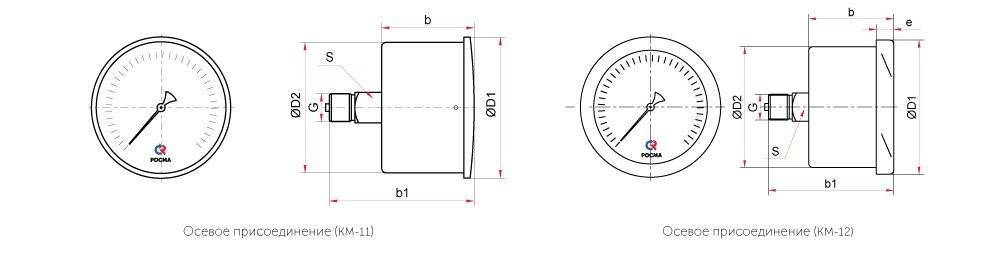

Основные размеры (мм), вес (кг)

ТипØD1D2beb1SGВес

КМ-11Т	63	65	65	46	—	71	14	M12×1,5	0,18
КМ-12Т	73	37	10	57	14

РаспечататьМонтаж и эксплуатация

Монтаж/демонтаж должен производиться  при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

РаспечататьКарта заказа

Тип	манометр	КМ
мановакуумметр	КМВ
Диаметр корпуса	63 мм	1
100 мм	2
150 мм	3
Материал корпуса	сталь	1
нержавеющая сталь	2
Присоединение (расположение штуцера)	радиальное	Р
осевое	Т
Диапазон показаний давлений, кПа	КМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ	−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения	100, 150 мм	G½; М20×1,5
63 мм	М12×1,5
Класс точности	100, 150 мм	1,5
63 мм	1,5 / 2,5
Степень защиты	IP40	—
IP54	IP54

Пример обозначения: КМ − 22Р. (0−10 кПа) G½. 1,5

Дополнительное оборудование Кнопочный запорный клапан VE2-2Бобышки из углеродистой сталиПереходники из латуни с наружным штуцером для шлангаУплотнительные кольца, паронитовые прокладки для манометровУказатели предельных значенийЕще

Внимание! С 6 мая 2020 года вводится новый прайс-лист

Расширен ассортимент скоб для ТМ

Архив новостей Новости

Источники

• https://stanok.guru/oborudovanie/raznoe/izmerenie-davlenie-gaza-i-manometry.html
• https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
• https://domsgazom.ru/davlenie-gaza/izmerenie-davleniya-gaza
• https://www.fiztech.ru/catalog/manometry/gazovye_manometry/
• https://tehpribory.ru/glavnaia/pribory/manometr.html
• https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/
• https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/manometr.html
• https://mr-build.ru/newteplo/manometr-dla-izmerenia-davlenia-gaza-v-kotle.html
• https://rosma.spb.ru/manometers/dlya_izmereniya_nizkikh_davlenij_gazov/

Что нужно знать для установки манометров?

Чтобы произвести установку манометра необходимо использовать дополнительное оборудование. Для установки на трубу применяют трехходовые краны и игольчатые вентили. С целью защиты приборов применяют демпферные блоки, мембранные разделители, а также петлевые отборные устройства.

Трехходовой кран под манометр.

С помощью трехходового шарового или пробкового крана производят подключение прибора к оборудованию, в частности к трубопроводу. Можно также устанавливать двухходовой кран, в котором предусмотрен ручной сброс давления, при отключении прибора. Не стоит использовать стандартные шаровые краны, поскольку после его закрытия, механизм прибора продолжает оставаться в течение какого-то времени под давлением среды, в результате чего он может преждевременно выйти из строя. При давлении до 25 кгс/см2 это наиболее распространенный вид соединения. Если давление высокое – нужно использовать игольчатые вентили. Нужно учитывать, приобретая кран, соответствие резьбы манометра и резьбы крана.

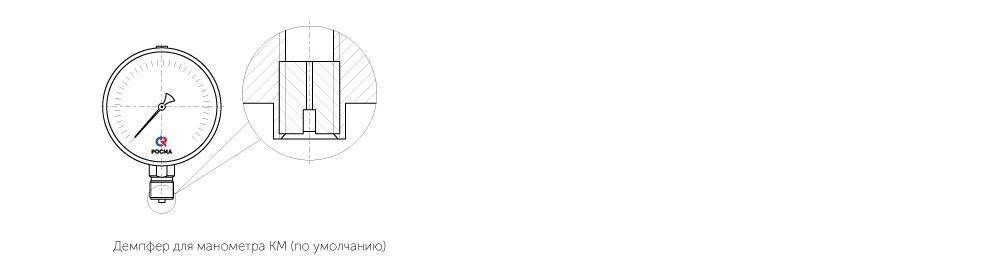

Демпферный блок.

Демпферный блок необходим, чтобы гасить пульсацию измеряемой среды. Его устанавливают перед манометром. Резкое и частое изменение давления измеряемой среды создает пульсацию, которую необходимо гасить, чтобы измерить давление среды.

Пульсацию в трубопроводе создают насосы, в которых не предусмотрено устройство плавного спуска, а также установка большого количества шаровых кранов и дисковых затворов, открытие которых создает гидравлические удары.

Разделители сред мембранные.

Мембранные разделители сред – защитное устройство, назначение которого предохранять механизм прибора от попадания в измеряемую среду агрессивных, абразивных и кристаллизующихся сред. Выбирая это дополнительное устройство, нужно, чтобы резьба манометра и мембранного разделителя совпадала.

Блок клапанный игольчатый.

С его помощью подключают к технологическому оборудованию датчики избыточного, абсолютного давления, давления-разрежения, манометров. Этот блок дает возможность производить дренаж импульсной линии, а также сбрасывать давление перед демонтажем прибора. Используя клапанный игольчатый блок, можно подключать метрологическое оборудование для контроля, не производя отключение датчика от измеряемой среды.

Правила, которым нужно следовать при установке манометров:

1. Производить подключение манометра к системе необходимо при отсутствии давления в трубопроводе.
2. При установлении прибора, циферблат должен быть ориентирован вертикально.
3. Вращение прибора нужно осуществлять за штуцер с использованием гаечного ключа.
4. Недопустимо применять усилие к корпусу прибора.

Каким образом проводится поверка манометров.

Существует два вида поверки прибора.

Первичная – поверка, проводимая заводом изготовителем перед тем, как прибор пускают в продажу. Об этом свидетельствует клеймо на стекле или на корпусе прибора и соответствующая отметка в паспорте манометра. Первичную поверку признают контролирующие организации и прибор разрешено эксплуатировать до окончания срока поверки, указанного в паспорте (1-2 года).

Переповерка прибора. После окончания срока первичной поверки, необходима переповерка манометра. Прибор, подлежащий переповерке должен быть исправен. Иначе он не пройдет переповерку и деньги, затраченные на эту процедуру, будут потрачены впустую. Перепроветка прибора производится специализированными организациями, имеющими соответствующее оборудование и лицензию, а также городскими центрами стандартизации и метрологии.

Компания УАМ является производителем манометров следующих видов: технические, аммиачные, электроконтактные, виброустойчивые, для агрессивных сред, точных измерений, железнодорожные, которые являются аналогами приборов, выпускаемых ведущими производителями. Аналоги нашей компании не уступают в качестве ведущим производителям высокоточных приборов данного направления товаров. Вы можете ознакомиться с технической характеристикой приборов и сравнить показатели разных видов манометров в сводной таблице приборов.

Возможные поломки и пути их решения

Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.

Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.

Поломки, которые можно устранить:

• микротрещины в трубке запаивают;
• гнутые и сломанные стрелки меняют;
• неисправная пружина, обеспечивающая вращение стрелки, также подлежит замене.

Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.

Термоманометр

термоманометр в 3d

У нас имелись места, где нужно были местные приборы измерения температуры и давления, для того, чтобы сэкономить место, было решено поставить вместо термометра и манометра термоманометр. В комплект поставки термоманометра входит клапан, для того чтобы его можно было демонтировать без разгерметизации системы.

Цена манометра и термометра у той же РОСМА 350+685 = 1035 рублей, цена термоманометра = 1110 рублей. Учитывая, что и фитингов потребуется в 2 раза больше, не вижу смысла ставить отдельно термометр и манометр.

Были заказаны:

• Термоманометр РОСМА ТМБР — 31Р2(0-140°C)(0-0,25МПа)G1/2
• Бобышка №2 БП-БТ-30-G½ (под термометр БТ)

Принцип работы манометра

Все типы манометров работают по одному принципу. Принцип действия любого манометра основан на равенстве между силой деформации пружины (иногда мембраны) и измеряемым давлением. Такие приборы используются в быту и на производстве уже давно, но конструкция осталась практически неизменной.

Общетехнические манометры измеряют давление газа и жидкости в неагрессивной среде, у них может быть два типа конструкции — осевая и радиальная. Их можно применять только в том случае, если измеряемая жидкость или газ не вступают в химическую реакцию со сплавами меди. В противном случае результат измерений во время использования будет недостоверным из-за химической реакции. При соединении с медью образуется новое вещество, которое будет обладать и новыми свойствами.

У электроконтактного устройства есть два электрических контакта для измерения давления. Один соответствует максимуму возможного давления, второй — минимуму. Пользователь должен заранее настроить предельный максимум и минимум обоих контактов. В зависимости от измеряемой среды и ее физических свойств эти показатели могут значительно варьироваться.

Следующий принцип действия данного манометра. Когда давление падает до предельного минимума, цепь размыкается. То же самое происходит в том случае, если давление достигает предельного максимума. При желании можно сделать так, чтобы контакты у прибора не замыкались и не размыкались.

Для того чтобы использовать такой вариант измерения, необходимо:

• Установить минимум на отметку нуль;
• Поставить вторую отметку на предельный максимум;
• Начать измерение.

Пользоваться электроконтактным прибором проще, чем другими версиями. Поэтому многие считают, что он лучше других типов манометров, именно из-за своей простоты в эксплуатации.

Стандартные шкалы манометров

⇐ ПредыдущаяСтр 2 из 4Следующая ⇒

0,6; 1,0; 1,6; 2,5; 4,0

6 10 16 25 40

60 100 160 250 400

600 1000 1600 кгс/см2

Билет №9

Подбор манометров по разрешенному рабочему давлению

На шкале манометра должна быть нанесена красная черта, соответствующая разрешенному рабочему давлению. Красная черта ставится на 2/3 шкалы манометра.

Если нужно подобрать манометр по разрешенному давлению Рразр, то

и подбирают ближайшее большее значение из манометрического ряда.

Пример

Подобрать шкалу манометра, если Рразр = 10 кгс/см2

Такой шкалы нет, поэтому шкала выбирается от 0 до 16 кгс/см2.

Билет №10

Нарисовать схему контроля и регулирования давления

Давление верха колонны регулируется, регулирующий клапан стоит на выходе паров дистиллята с верха колонны.

Р-давление

R-запись

C-регулирование

A-сигнализация

Схема контроля давления:

Билет №11

Температура (определение) и температурные шкалы. Классификация приборов для измерения температуры

Температурой называют физическую величину, характеризующую тепловое состояние тела.

Температуру в термодинамической шкале обозначают в 0К, а в практической шкале — в 0С.

Т= (t+273,15)

Классификация приборов для измерения температуры

По принципу действия приборы делят на следующие группы:

1. Термометры расширения.

2. Манометрические термометры.

3. Термометры сопротивления (работают в комплекте с логометрами и мостами).

4. Термопары (в комплекте с милливольтметрами и потенциометрами)

5. Пирометры излучения.

Билет №12

Требования, предъявляемые к манометрам

Перед установкой манометра производят его внешний осмотр.

Не допускается применять манометры, если:

1) истёк срок их поверки;

2) отсутствует пломба с отметкой о проведении поверки (на пломбе указывают квартал и год поверки);

3) при отсутствии давления стрелка не возвращается к нулевой отметке;

4) разбито стекло или имеются другие повреждения

5) отсутствует красная черта

Билет №13

Манометрический термометр

Принцип действия основан на зависимости давления в замкнутой термосистеме от измеряемой температуры.

Устройство:

1 — манометрическая часть;

2 – капилляр;

3- термобаллон.

Прибор состоит из термобаллона, капилляра и манометрической части. Эта термосистема (1, 2, 3) заполняется газом, жидкостью или смесью жидкости с ее насыщенным паром. Термобаллон помещают в зону измерения температуры. При нагревании термобаллона давление рабочего вещества внутри замкнутой системы увеличивается. Увеличение давления воспринимается манометрической пружиной, которая воздействует через передаточный механизм на стрелку или перо прибора. Шкала градуируется в 0С. В качестве манометрической части могут быть: ОБМ, МТ, ЭКМ, МСС. Длина и диаметр термобаллона могут быть различны. Термобаллон обычно изготавливают из стали или латуни, капилляр — из медной или стальной трубки с внутренним диаметром от 0,15 до 0,5 мм. Длина капилляра может быть до 60 метров. Для защиты от механических повреждений капилляр помещают в защитную оболочку из оцинкованного стального провода.

Эти приборы измеряют температуру в интервале от — 1200С до + 6000С. Различают манометрические термометры:

1. Газовые – (заполняются азотом, аргоном или гелием).

2. Жидкостные — (заполнитель — полиметилсилоксановая жидкость)

3. Конденсационные — термобаллон частично заполняются низкокипящей жидкостью (ацетон, фреон); остальное его пространство — пары этой жидкости.

Манометрические термометры бывают: показывающими, самопишущими, контактными. Основная их погрешность ±1,5%. Манометрические термометры широко применяются в химических производствах. Они просты по устройству, надежны в работе и при отсутствии электропривода диаграммной бумаги взрывопожаробезопасны. Основной их недостаток — интерционность.

Билет №14

⇐ Предыдущая2Следующая ⇒

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе

Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

Назначение

Контроль давления горючего важен для инжекторных и дизельных двигателей. Если не будет обеспечено необходимое давление, топливо не справится с сопротивлением форсунок, мотор будет работать с перебоями, увеличится расход горючего. За состоянием современного автомобиля следит бортовой компьютер, если он установлен. Но отслеживать давление в топливной системе не является его функцией. Ее выполняет манометр для проверки давления топлива. С его помощью контролируются элементы топливной системы.

Важно, что манометр можно подключать параллельно, не нарушая работу топливной системы (автор видео — Сам себе механик)

Конструкция и принцип действия

При работе манометра используется принцип равновесия. Измеряемое давление уравновешивается силой, которую создает упругая деформация чувствительного элемента, например, трубчатая пружина или  мембрана с двумя пластинами и др. Один конец устройства запаян в держатель, а второй с помощью рычага связан с механизмом, который переводит линейные изменения в движение стрелки на циферблате.

Рассмотрим устройство манометра для измерения давления, чувствительным элементом которого является трубчатая пружина. Это наиболее распространенные измерители, так как имеют хорошие технические характеристики, простую конструкцию, надежны в эксплуатации, позволяют выполнять измерения в широком диапазоне.

Широкое применение удалось достичь благодаря простоте конструкции прибора. В его основе используется трубка пустая внутри с сечением в виде овала или эллипсоида. Измеряемая среда действует на трубку, которая под давлением деформируется. С одной стороны трубка с помощью штуцера подключается к системе, а со второй соединена с механизмом, передающим деформационные изменения.

Передаточный механизм состоит из следующих элементов:

• шестеренки;;
• указателя (стрелки);
• зубчатого сектора;
• поводка.

Между зубьями сектора и шестеренкой вставлена пружина в виде пружины для исключения мертвого хода. Так как трубка имеет разные площади поверхности внутри и извне, под воздействием давления она пытается выпрямиться. Запаянный свободный конец с помощью рычага передвигает стрелку измерителя относительно шкалы. Если максимальное давление не превышает 25 бар, точность прибора составляет 2,5, свыше 25 бар – 1,5.

Виды

Типы манометров для измерения давления различаются по принципу действия:

• жидкостные (трубные);
• мембранные;
• пружинные;
• сильфонные;
• поршневые;
• пьезоэлектрические манометры;
• радиоактивные;
• тензоманометры (проволочные).

Каждый вид приведенных приборов отличается используемым чувствительным элементом и принципом работы.

Различаются измерители назначением:

1. Общетехнические, применяемые для измерений в средах не агрессивных к сплавам из меди.
2. Электроконтактные. Отличительной чертой устройств является возможность регулирования измеряемой среды.
3. Специальные. Они предназначены измерять давление в разных газах, различают кислородные, аммиачные, ацетиленовые, для негорючих и горючих газов. Они отличаются по цвету.
4. Эталонные. Отличаются высоким классом точности, поэтому применяются в качестве образца для проверки, испытаний и регулировки других измерительных приборов.
5. Судовые. Применяются на морском и речном транспорте.
6. Железно-дорожные. Применяются на ж/д транспорте.
7. Самопишушие. Приборы оснащены механизмом, который регистрирует на диаграммной бумаге график работы измерителя.

Манометры используются в промышленности, в быту, в других сферах деятельности в зависимости от целей применения и технических характеристик.

Как правильно подобрать манометр

Измерители давления подбираются для установки в конкретную систему с учетом целого комплекса параметров. Ключевым параметром, по которому выбирается манометр, является диапазон измерений. Рабочий ряд шкал современных моделей является очень широким.

Правильно выбрать манометр по шкале довольно просто. Для этого необходимо подбирать шкалу таким образом, чтобы рабочее давление системы находилось в пределах от 1/3 до 2/3 шкалы.

Например, если рабочее давление трубопровода составляет 10 атмосфер, то для его измерения необходимо приобретать манометр со шкалой 0-25 атмосфер (для этой шкалы 1/3 будет равна 8,3 атмосферы, а 2/3 — 16,6 атмосфер). Если показатель рабочего давления будет слишком низким (менее 1/3 шкалы), то значительно возрастает погрешность измерений. При высоком рабочем давлении (свыше 2/3 шкалы) прибор будет работать с повышенными нагрузками, что снизит срок его службы.

Большинство манометров поставляется в круглом корпусе. Подбирать прибор нужно исходя из условий установки, чтобы к нему был обеспечен удобный доступ и он не соприкасался с другим оборудованием или элементами конструкций. Стандартные манометры могут иметь диаметр от 40 до 250 мм. Также в зависимости от условий установки выбирают приборы по расположению штуцера. Оно может быть радиальным и аксиальным (торцевым). В первом случае штуцер для подключения прибора располагается в его нижней части, во втором случае — сзади.

В зависимости от условий эксплуатации может потребоваться установка специализированного манометра.

Такие приборы рассчитаны на работу в жестких условиях — под воздействием агрессивной рабочей среды, вибрации, низких (ниже -40 °C) и высоких (свыше +100 °C) температур.

При выборе манометра также учитывается размерность присоединительной резьбы, которую производитель обязательно указывает на корпусе. При этом нужно учитывать, что на приборах отечественного производства обычно применяется метрическая резьба, а на импортных — трубная резьба.

Также подбирать манометр нужно с учетом межповерочного интервала. Удобнее всего эксплуатировать приборы с максимальным интервалом поверки.

Источник

Снижение давления теплоносителя ниже нормы – следствие его утечки

Если значение величины, показываемое при отсутствии циркуляции, снизилось от 0,02 бара, причем давление газа в расширительном бачке нормальное, можно начинать искать утечки жидкости. Хорошо, если они визуально проявляются. Малозаметные мелкие утечки выявляют путем пневмоиспытаний системы. Закачав внутрь сжатый воздух, ожидают появления шипения (свиста) в местах разгерметизации. Обычно они наблюдаются в местах соединений трубопроводов с элементами арматуры и отопительными приборами. Хорошей профилактикой появлению утечек теплоносителя является опрессовка системы. Так именуются гидроиспытания повышенным давлением. Для заполнения системы водой используется ручной насос, позволяющий плавно поднимать его величину. Подняв ее до определенного уровня, делают паузу на полчаса, контролируя показания манометра. Спад первоначального значения – явный признак утечки, которую вновь ищут визуально или на слух, проводя пневмоиспытания.

Технология проведения опрессовки.

Технологии проведения ремонтов систем отопления постоянно развиваются. Относительно недавно в России получил распространение метод устранения утечек в трубопроводных системах, включая отопительные, основанный на добавлении внутрь системы (посредством насоса) жидкого герметика. Растворяясь в объеме теплоносителя, герметик в местах утечек реагирует с воздухом, образуя прочный уплотняющий слой, ликвидируя любые течи за 1-7 дней (срок определяется размерами дефектов). Соотношение герметик/теплоноситель для продукта германской марки BCG равно 1:100. Поэтому ремонт системы емкостью 100-200 л обеспечит всего 1-2 л герметика.

Что такое манометр

Манометр — это физический прибор, который позволяет измерять давление. Чаще всего, его используются на производстве. Там, где повышенное давление жидкости или газа может привести к взрыву или другой опасной ситуации. Самый простой манометр — пружинный.

Также существует мембранный тип. В этом случае строение устройства другое и для измерения применяется мембрана, состоящая из двух пластинок. Мембрана чувствительна к высокому давлению. Один конец мембраны соединен с держателем, а другой конец посредством тяги сообщается с секторным механизмом, преобразующим изменение давление в круговой ход стрелки.

Выбор конкретного типа манометра зависит от того, в каких условиях его предстоит эксплуатировать людям. Некоторые модели используются для того, чтобы работать только с жидкостью, другие измеряют исключительно газовое давление. Механические манометры отличаются высоким уровнем точности и не намного уступают цифровым аналогам.

Помимо производства, диагностики автомобилей, эти приборы также используются в медицине для того, чтобы измерять артериальное давление у человека и вовремя диагностировать гипертонию или гипотонию. В манжету нагнетается воздух (это происходит при механическом нажатии на специальную «грушу» или путем нажатия кнопки в современных электронных вариантах), стрелка отклоняется до тех пор, пока не достигнет максимального значения. После постепенного стравливания воздуха, стрелка начинает движение в обратном направлении в сторону нуля. У электронных моделей вместо стрелки имеется дисплей с цифровой шкалой. Медицинская версия прибора называется тонометром, так как она измеряет не только давление, но и пульс человека.

Тонометры используются не только врачами в больницах и поликлиниках, а их также применяют в домашних условиях. Результаты измерений становятся известными уже через несколько секунд после нажатия кнопки включения. На дисплее отображаются цифры артериального давления, а также параметры, показывающие частоту сердечных сокращений, или пульс. При любом отклонении от нормы пациенту прописывается медикаментозное лечение.

Правила установки прибора

Манометр нельзя устанавливать, если:

• Отсутствует пломба или отметка о проведении проверки.
• Срок действия поверки истёк.

• Есть видимые повреждения, например, трещины.
• Стрелка не возвращается к нулю при отключении.
• Монтаж на высоте более 3 м от площадки запрещён.

Устройство устанавливают таким образом, чтобы показания было хорошо видно. Шкала должна быть вертикальна или иметь наклон 30°.

Диаметр манометра должен быть не менее 100 мм, на высоте 2—3 м — не менее 160 мм.

Прибор необходимо достаточно осветить, но защитить от прямых солнечных лучей и воздействий окружающей среды.

Манометр нужно затянуть на тройнике, но недотягивать при этом сам прибор, чтобы весь воздух беспрепятственно вышел.

Внимание! Если была обнаружена поломка прибора, то его необходимо сдать в сервисный центр, предварительно очистив

Инструменты и материалы

Для монтажа нужен минимальный набор инструментов, который есть в каждом доме. Понадобится: слесарный набор, штуцер и гаечный ключ, сам манометр, трехходовой кран и импульсная трубка в случаях, если был выбран такой способ крепления, где та потребуются. В некоторых случаях нужен переходник.

Монтаж прямым путём

Манометр прикручивается сразу же на предварительно вваренный адаптер со специальными уплотнениями. Этот метод самый простой, он применяется там, где нет постоянных скачков давления, и не требуется частая замена.

На трехходовой кран

На вваренный заранее адаптер устанавливается трехходовой кран, а уже на него — манометр.

Фото 3. Манометр для газового котла, установленный на трехходовом кране. При такой установке облегчена эксплуатация прибора, его несложно заменить.

Таким способом пользуются, если при проверке нужно переводить оборудование на атмосферное давление при помощи этого крана. При этом способе монтажа манометр можно заменить, не прерывая работу системы.

При помощи импульсной трубки

Прибор также устанавливают через импульсную трубку, которая будет защищать его от повреждений. Для этого на заранее вваренный адаптер присоединяют трубку, на неё трехходовой кран, а к нему прикручивают манометр.

Таким образом, монтаж производят там, где возможен контакт измерительного прибора с горячим паром. Этот метод защищает манометр от повреждений.
