Как заменить шнур стартера
Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.
Бензопила «STIHL 180» замена сальников коленвала.
Снять стартер с бензопилы STIHL 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.
Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.
Используйте для замены оригинальный шнур STIHL подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.
После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.
Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.
Как разобрать, отремонтировать и собрать бензопилу Штиль
Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.
Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.
После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.
После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.
Как снять сцепление
Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.
Как снять и заменить звездочку
Замена звездочки на бензопиле нужна в тех случаях, когда:
- заклинивает движение цепи;
- произошел износ ведущей звездочки.
Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.
Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.
Ремонт и замена масляного насоса
Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Ремонт Масляного Насоса Бензопилы Видео
Нашему клиенту остается о масляном насосе Штиль 180
В роли механизма подачи масла для смазки цепи
, в бензопиле Штиль МС 180 применяется механическиймасляный насос. Что броско, масляный насос Штиль 180 на сто процентов сделан из железных частей и отличается практичностью и высочайшей надежностью. Разглядим подробнее, как организована система подачи масла бензопилы Штиль 180.
Устройство насоса, позволяющей вести бухгалтерский учет (софт) смазки и принцип деяния
Привод масляного насоса состоит из 2-ух частей, это пластмассовая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.
Одна из главных дефектов масляной позволяющей вести бухгалтерский учет (софт) пилы, это дефектная резьба на пластмассовой шестеренке масляного привода, потому при хоть какой способности, нужно держать под контролем её износ и качество резьбы.
Рычаг агрессивно закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет соответствующий загиб, который предназначен для наилучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена особая прорезь для установки привода.

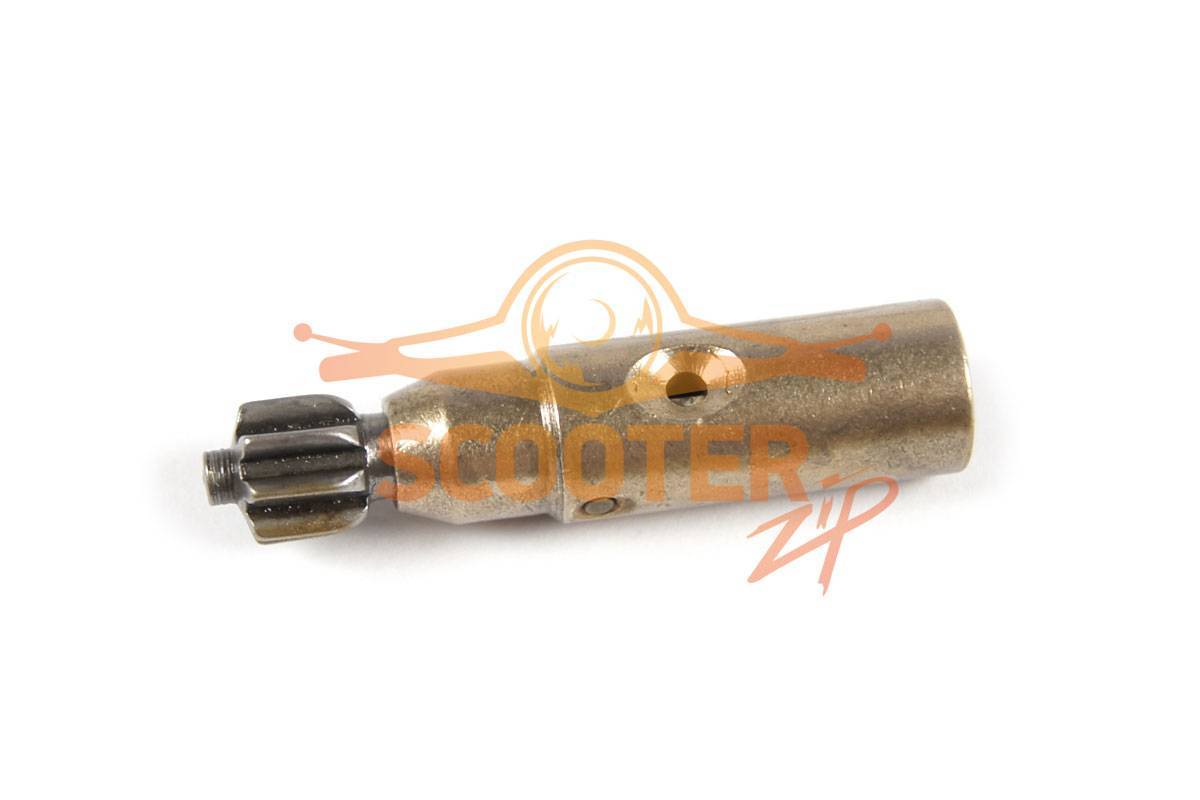

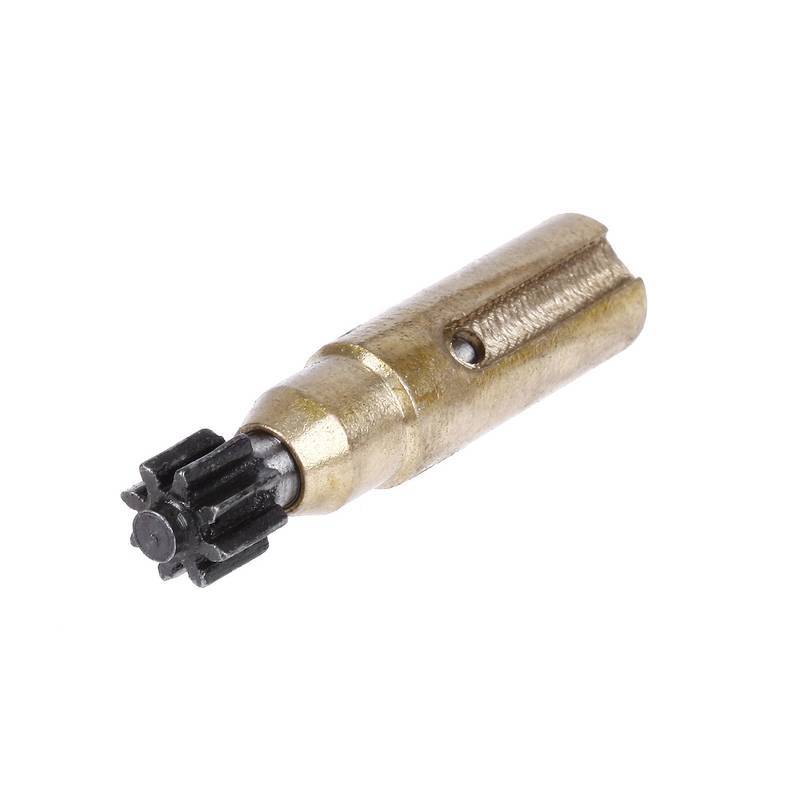

Маслонасос Штиль 180 стопроцентно выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, которым масло из масляного провода попадает конкретно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.
В момент роста оборотов мотора, барабан — звездочка начинает крутить шестерню червячной передачи за проволочный рычаг, а она опять же принуждает вертеться плунжер маслонасоса, под воздействием которых масло начинает перекачиваться по масляным каналам к шине бензопилы.
При работе комплекса бухгалтерских программ, воспринимает конкретное роль и маслопровод бензопилы, в основании которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На 2-ой стороне масляного шланга, выполнено резиновое расширение, с помощью которого шланг устанавливается в корпус бензопилы Stihl 180 сразу за маслонасосом.
Неисправности насоса и позволяющей вести бухгалтерский учет (софт) в итоге
Ни для кого не секрет, здесь мире нет ничего нескончаемого и с течением времени что остается сделать нашему клиенту приходится чинить. Вот и масляная система Штиль мс 180 не является исключением, и имеет свои специальные неисправности. Разглядим их подробнее.
Признаки неисправности бухгалтерской системы смазки, последующие:
- цепь бензопилы полностью сухая и даже не поблескивает;
- масло из масляного бака не уходит;
- цепь стремительно растягивается и такие действия происходит повсевременно;
- шину пилы уводит при пилении, в сторону;
- шина нагревается и в районе ведущей звездочки, наблюдается оплавление краски.
Подобные признаки, прямо или косвенно указывают на задачи в системе смазки цепи
бензопилы.
1-ое, что нужно сделать когда появились подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Это сделать конечно 2-мя методами. 1-ый тщательно описан в аннотации к инструменту и состоит в том, что необходимо завести бензопилу, очень прибавить газ и навести в сторону какого-нибудь препятствия.
Как убрать подтекание масла в бензопиле /Китайская бензопила 4500. Ремонт маслонасоса
В видео рассматривается ремонт маслонасоса бензопилы и его герметизация в корпусе. Как известно схожее видео в каком показаны.
STIHL MS 180 ремонт подачи масла
Владельцы данной модели инструмента должны быть готовы к тому, что могут столкнуться с таким неприятным моментом, как подтек масла для смазки цепи. Масло может вытекать во время работы с инструментом и даже, когда просто лежит без действия.
Какая причина этого явления? Дело в том, что масло подтекает из-за нарушений герметичности в участке, где соединяется шланг от масляного бака и насоса.
Интересно! Еще одна статья про ремонт подачи масла здесь!
Для того, чтобы решить проблему STIHL MS 180 связанную с подачей масла целесообразно разобрать устройство.
Решение проблемы:
- Проверить шланг, если он поврежден, то заменить его на другой. Или же попробуйте обезжирить шланг и промыть, и поставить на герметик, должно все заработать.
- Проверить на поломки масло фильтра, прочистить его (если вы заливали отработку)
- Также может быть причина в забитом запуне, при этом образуется вакуум в баке с топливом, и влияет на подачу топлива. Проблема может быть в отрегулированностью карбюратора и могут быть забиты каналы, ну или воздушных фильтр, нужно тщательно прочистить фильтр и каналы карбюратора.
В общем проблема основная из-за плохого масла.
Не рекомендуется заливать масло в бензопилу которое не предназначено!
Какое залить масло для бензопилы Штиль 180(stihl 180)
- Не пожалейте денег на оригинальное масло Масло 2-х тактное Stihl HP стоит немного дороже но прочистка стоит еще дороже.
- В топливо нужно лить качественное можно и Мобил 1, а для смазки подойдет трехфазное, ни в коем случае не заливать отработки.
- Из недорогих вариантов минеральное масло 15-40, зимой 10-30. Можно М8, к примеру, или М10.
Помните о личной безопасности во время работы с бензопилой.
Помните, что на работу бензопилы влияет качество заливаемого масла. Масло с низким качеством может послужить причиной неэффективной работы инструмента и отрицательно влиять на его детали.
Для того чтобы масляный насос STIHL MS 180 без затруднений подавал масло, периодически проверяйте и чистите насос. Таким образом, процесс масло снабжения будет в норме.
Карбюратор STIHL MS-180
Карбюратор STIHL MS-180 оснащён одним винтом настройки холостого хода. Жиклер полной нагрузки не регулируется, то есть её изменить невозможно.
Необходимо знать основные правила настройки частоты вращения при холостом ходе:
1) проверьте воздушный фильтр, если есть необходимость, то поменяйте его;
2) проверьте искрозащитную решётку, если есть необходимость поменяйте либо почистите её. Затем можно включить двигатель, а затем его прогреть.
Ремонт карбюратора STIHL MS 180
Ремонт карбюратора STIHL MS 180 – весьма трудный процесс. Отметим, что при ремонте риск резких изменений цилиндропоршневой группы практически отсутствует.
Если бензопила не заводиться, тогда примените следующие действия:
1) откройте и закройте крышку бензобака;
2) свечу целесообразно извлечь, а затем осушить;
3) камеру сгораний провентилировать.
Если после этого не произошло положительных результатов, то лучше проконтролировать состояние воздушного фильтра, процесс подачи бензина и функционирование свечи.
Эта проблема связана с клапаном (слепун), который забивается, а вследствие этого образуется вакуум. Для устранения этого неудобства нужно почистить клапан (слепун) иглой.
Систематически проверяйте фильтр, если забился глушитель, то устройство не сможет отдавать мощность, которая в него заложена.
Если бензопила была приобретена с гарантией (другого варианта, как правило, быть не может) незамедлительно сдайте её в сервис.
Таким образом, бензопила STIHL MS 180 весьма удобна в использовании, имеет хорошую эргономику и ряд весомых преимуществ.
Технические характеристики
Для удобства все характеристики сведены в одну таблицу, а зеленым цветом выделены самые важные параметры.
| Производитель | Stihl |
| Модель | MS 180 |
| Родина бренда | Германия |
| Страна производства | Китай |
| Класс пилы | Бытовой |
| Двигатель | |
| Мощность, л.с. /кВт | 2/1,5 |
| Объем двигателя, куб.см. | 31,8 |
| Пильная гарнитура | |
| Длина шины, см/дюймы | 35/14 |
| Шаг цепи, дюймы | 3/8 |
| Толщина цепи, мм | 1,3 |
| Количество звеньев, шт | 55 |
| Общие характеристики | |
| Объем топливного бака, л | 0,25 |
| Объем масляного бака, л | 0,145 |
| Гарантия, мес | 12 |
| Вес, кг | 3,9 |
| Сколько стоит | |
| Stihl MS 180 14″ | Узнать цену |
| Stihl MS 180 16″ | Узнать цену |
| Stihl MS 180 14″ C-BE | Узнать цену |
| Stihl MS 180 16″ C-BE | Узнать цену |
Все модификации бензопилы Штиль 180 имеют вышеописанные технические характеристики (ттх), включая мощность, единственное отличие будет у модели MS 180 16″ — она оснащается шиной размером 35 см / 16 дюймов:
В характеристиках указан «сухой» вес пилы, т.е. без бензина, масла и пильной шины. Отдельно стоит упомянуть про используемую цепь Stihl Picco Micro 3 (PM3), с шагом 3/8 » P, производитель настоятельно рекомендует использовать только такие цепи.
Еще у бензиновой пилы очень хороший показатель звукового давления равен 97 дБ(A) — в сравнении с китайскими конкурентами (обычно это более 100 дБ), она почти бесшумная: Fubag, Парма, Хопер, Baumaster, Hammer Flex, Alpina, Elitech, Ryobi, Daewoo, Forte, Forward, Jonsered, Интерскол, Лидер, AL-KO, Зубр, Hammer, Huter, Partner, Тайга, PIT, Patriot, Лесник.
Как видно из характеристик у бензопилы Stihl MS 180 практически нет недостатков, даже маленький объем масляного бака считается преимуществом — меньший вес при полной заправке. Дело в том, что у пилы маленький расход масла для смазки цепи. Объясняется это тем, что оригинальное масло для цепи Stihl обладает хорошими адгезионными свойствами. Именно поэтому рекомендуется использовать только оригинальные масла Stihl.
Большим недостатком считается цена, она действительно кусается. В сравнении с надежными китайскими конкурентами вроде Huter или Champion, она больше в 2 раза!
Еще большой недостаток — это место производства, все бензопилы в Россию и страны СНГ идут только китайской сборки, по отзывам, качество у них немного хуже немецких оригиналов. Инструменты производимые в Германии поставляются только на рынки Европы и США, в РФ вы их не найдете не у одного официального дистрибьютора.
Обороты двигателя
Бензиновые пилы компании Штиль отличаются от своих конкурентов самыми высокооборотистыми инструментами, за счет этого получается достичь большей мощности при меньшем объеме двигателя. Также это позволяет снизить расход топлива. Stihl MS 180 имеет следующие характеристики по оборотам:
- В холостом режиме — 2800 оборотов в минуту.
- В максимальном (курок газа в упор) — 14000 об/мин.
- Работа под нагрузкой — в среднем 9000 об/мин
Расход топлива в час
Вне зависимости от модификации и установленной шины все бензопилы Stihl MS 180 очень экономны и в среднем расход топлива в час составляет 0,7 литра. Расход напрямую зависит от условий и характера выполняемой работы и может варьироваться от 0,5 до 1,2 л/час.
STIHL MS180 смена маслонасоса и маслопривода
Видео про ремонт бензопилы STIHL MS 180 по подмене маслонасоса и масло привида.
При исправной системе смазки, масло будет слетать с кончика шины на поверхности, в сторону какой занимается ориентирована шина, будет появляться полоса из масленых капель. Если нарушения в системе не смотря на это имеются, поверхность остается незапятанной.
2-ой метод, это снять с бензопилы шину и запустить его. При увеличении числа оборотов мотора, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, нужно находить причину неисправности.
Штиль 180 имеет стандартную конфигурацию. Впрочем, как и все современные бензопилы. Ее составляющие:
- Передняя и задняя рукоять с антивибрационной системой.
- Пильная шина с цепью.
- Двухтактный одноцилиндровый двигатель.
- Системы топлива и зажигания.
- Корпус из качественного пластика.
Бензопила штиль 180, технические характеристики:
- Бензиновый двигатель, который работает на смеси топлива и масла в соотношении 1:50.Имеет мощность в 2 л. с.
- Вес пилы составляет примерно 4 кг.
- Пила оснащена системой облегченного запуска.
- Емкость топливного и масляного бака 250 и 140 мл соответственно.
- Пильная шина имеет длину на 14 дюймов (35 см).
- Автоматическая смазка цепи.
При покупке новой бензопилы необходимо провести ее обкатку. При работе в холодный сезон необходимо прогреть двигатель перед интенсивной работой. Во время работы не допускать перегрева и делать перерывы для остывания пилы. Нужно все все делать правильно и следить за уровнем масла и топлива. Иногда у пользователей возникает вопрос, какое еще масло можно использовать для этой пилы?
Видео: Замена Топливного Шланга Stihl 180
Этапы выполнения ремонта:
- Чтобы начать ремонт карбюратора, они начинают с очистки их от грязи и пыли, ценных пород дерева. Используйте кисть. Когда поверхность полностью очищена от мусора, ремонтник снимает крышку и затем фильтр.
- Воздушный коллектор освобождается после отвинчивания крепления воздушного фильтра. Теперь у пользователя есть доступ к ускорителю и шатунам. Рычаг акселератора немедленно снимается при опускании затвора нажатием пальца вниз.
- С сиденья карбюратор отодвигается после снятия и закрытия всасывающего рычага. Затем провод снимается и растягивается, чтобы остановить двигатель. Снимите пластиковый рычаг, который является местом крепления провода.
- Он поднят налево. В результате карбюратор освобождается, что позволяет его вытащить и почистить. Для этих целей удобно использовать компрессор. При его отсутствии детали очищаются чистым бензином.
Разборка бензопилы Stihl. Видео
Процесс сборки карбюраторной пилы осуществляется в обратном порядке. Если после этого процесса из глушителя выходит дым, и двигатель пилы запускается плохо, необходимо убедиться, что под рычагом иглы находится пружина.
Пружина прекращает подачу топлива. В его отсутствие происходит невольная «заливка» топлива в свечу
Важно убедиться, что пружина на месте и свеча работает
Если свеча заполнена бензином, ее следует высушить. Для этого деталь скручивается, предохранители, избыток топлива, попавший внутрь, через существующее отверстие. Свеча сохнет более получаса. Затем он устанавливается на место, и бензопила приводится в рабочее состояние.
Недостаточный контакт между высоковольтным проводом и концом вилки также может быть причиной поломки инструмента. Запасные части бензопилы Stihl можно отремонтировать, заменив проблемные детали.
Например, когда свеча выходит из строя, она заменяется надежной. Цепи, звездочки, шины подвержены быстрому износу. Они решают антивибрационные задачи в устройстве бензопилы, поэтому их замена является срочной. Рекомендуется хранить такие детали на складе.
Особое внимание уделяется масляному насосу
Подача масла может быть прервана по разным причинам. Самый распространенный отказ масляного насоса. Вы можете проверить это, если цепь смазана.
Если подача масла в контур прерывается, оно становится сухим или чрезмерно влажным. это признаки плохой работы масляного насоса.
Инспекционный шланг проверяется для устранения проблемы. Соединение шланга с масляным насосом и баком проверяется на герметичность.
Сервис бензонасосов. видео
Такие проблемы возникают в результате механического повреждения деталей масляной системы. Это устройство разобрано, чтобы добраться до проблемной зоны.
Если ремонтник уверен, что шланг поврежден, замените его. Однако в зависимости от степени повреждения специальные соединения могут быть герметизированы.
Поверхность моют и обезжиривают перед герметизацией. Отремонтировав stihl ms 180 самостоятельно, у потребителя есть возможность значительно сэкономить.
Определите проблемы при запуске вашего устройства
Может быть проблема, когда отдых 180 не начинается. Обычно это происходит из-за сбоя стартера. На самом деле устройство не запускается после натяжения шнура.
Причины отказа стартера могут быть:
- Весенние каникулы.
- Сломанный или сломанный шкив.
- Ленточная веревка бежит.
Прежде чем выяснить причину поломки и начать ремонт стартера бензопилы, корпус бензопилы снимается. Для этого откручиваем винты крепления крышки стартера.
В этом случае используйте отвертку или специальный инструмент. Визуальный осмотр стартера выявляет причины, по которым инструмент не запускался.
Повреждение шкива трещинами и разрывами влияет на производительность инструмента. Обнаружение механических неисправностей или дефектов в месте крепления мягкой пружины.
Точка крепления, а также вставленный в нее наконечник пружины уязвимы. Если какие-либо части стартера неисправны или повреждены, замените их новыми.
Разборка и техническое обслуживание бензопилы Stihl 180. Видео
Устройство можно качественно отремонтировать с полным соблюдением фирменных деталей бензопилы. Та же схема замены деталей распространяется и на самопилы.
Регулировка карбюратора
Правильная настройка топливной аппаратуры позволяет совместить в работе силового агрегата экономный расхода топлива и максимальные тяговые характеристики.
Заводская регулировка карбюратора бензопилы производится по усредненным параметрам, поэтому с учетом внешних факторов нуждается в дополнительной корректировке.
Стандартная последовательность настройки приведена в инструкции. Для того чтобы отрегулировать карбюратор на максимальную производительность и экономичность необходимо предварительно почистить фильтр воздухозаборника и прогреть двигатель до рабочей температуры.
Основные причины падения тяги, избыточного дымления, повышенного расхода топливной смеси устраняются изменением качества и количества топливно-воздушной эмульсии регулировочными винтами.

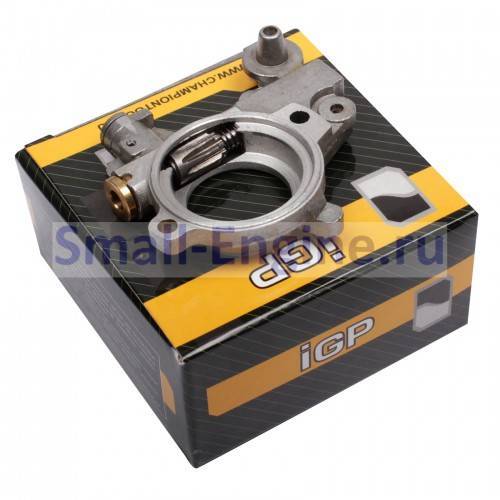

Устройство бензопилы STIHL MS 250
Бензопила STIHL MS 250 основывает свою работу на бензиновом двигателе с топливной системой со встроенным топливным насосом, которая дополняется топливным баком объёмом в 470 см3. Двигатель имеет рабочий объём 45,4 см3 с ходом поршня 32 мм, а объём цилиндра – 42,5 мм. Число оборотов, совершаемых двигателем на холостом ходу, в минуту – 2800
При этом рабочая мощность составляет 2,3 кВт – высокий показатель для непрофессиональной аппаратуры, что заставляет обращаться с предметом более осторожно и не приступать к работе людям в слабой физической форме
Бензопила STIHL MS 250
С учётом того, что с пилой в качестве основы пильной гарнитуры применяются шины до 45 см, повышается вероятность травм при обратной отдаче (обратном ударе). Другая проблема, вероятная в работе – разрыв цепи. От таких последствий в конструкции бензопилы Штиль MS250 предусмотрена передняя защита, выполненная в виде решётки, цепеуловитель и тормозная система QuickStop.
Система очистки воздуха
Последний препятствует попаданию снега в систему воздухоочистки и употребляется только в зимнее время, при плюсовой температуре его снимают.
В неких моделях бензопил на стадии подготовительной чистки употребляют чистку воздуха при помощи центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в итоге чего примеси отбрасываются в сторону от поглощающего патрубка, идущего к фильтру узкой чистки.
Фильтры узкой чистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.
При работе бензопилы, воздух в зоне ее деяния бывает очень грязным опилками и древесной пылью. Чрезмерное загрязнение фильтра понижает объем воздуха, поступающего в карбюратор, что приводит к обогащению консистенции и падению мощности бензопилы. Потому нужна постоянная чистка фильтра. Она должна проводиться не только лишь тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а еще почаще, после всякой длительной и грязной работы. Очистка делается способом, зависящим от вида материала фильтра — в большинстве случаев продуванием и промывкой.
