Напильник для заточки цепи Stihl

Причины износа

Прежде чем рассказать о том, как правильно наточить цепь от бензопилы самому в домашних условиях, нужно разобраться в причинах такого явления.

Многие новички, столкнувшись с плохо работающей пилой, сразу же обвиняют во всём производителя. Якобы цепи низкого качества, а потому быстро перестали нормально спиливать деревья.

В действительности основными причинами являются:

  • Применение масла низкого качества. Каждый изготовитель бензопил в руководстве по эксплуатации даёт чёткие рекомендации по выбору смазочного материала, а также по периодичности и правильности смазки узла. Но многие решают сэкономить и нарушить эти требования. Берут низкокачественные масла. Свои функции они выполняют плохо. Отсюда и затупившиеся цепи.
  • Неправильная установка. Если цепь изначально установить неправильно, нарушить требования по зазору между кромкой и ограничителем, то в таком состоянии долго деталь не прослужит. Она быстро стесается, затупится. Придётся не только часто точить, но значительно чаще менять изношенные цепи. Кстати, обычно рекомендуется делать зазор в 0,7 мм.
  • Отказ от смазки. Кто-то специально её не наносит. Другие забывают. Но на практике рекомендуется перед каждым использованием бензопилы обработать маслом ведущую звёздочку. Это значительно продлит срок службы цепи и шины.
  • Недостаточное натяжение. Если цепь плохо натянута, то она очень быстро утратит свой ресурс. Это скажется на заточке, а также приведёт к проблемам с шиной.

Эксперты, а также бывалые мастера по работе с бензопилами советуют периодически переставлять шину на 180 градусов. Такая мера профилактики защищает от преждевременного искривления и истирания деталей.

Не спешите всех собак спускать на производителя. В 90% случаев причиной затупившихся цепей становится сам пользователь инструмента.

Маркировка цепи и выбор заточного набора

Несмотря на простоту заточки пильной цепи важно правильно подобрать заточной набор. Конечно желательно приобретать его вместе с пилой, однако часто заточной набор начинают искать, когда пила уже затупилась

Различные цепи имеют различные геометрические параметры зубьев. В зависимости от этого применяются напильники различного диаметра, и в зависимости от ширины цепи различные шаблоны.

Чтобы определить тип цепи необходимо изучить ее маркировку. Несмотря на то, что цепи стандартизированы маркировка у различных производителей может отличаться. Поэтому целесообразно уточнить тип цепи на сайте производителя. Так же можно руководствоваться нижеприведенной таблицей.

Рис.3.

Определение шага цепи.

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

  Шаг цепи

  Диаметр напильника, мм

  Бензопила FUBAG

  Электропила FUBAG

1/4“

4 мм

0,325“

4,8 мм

FPS 56

3/8“

5,2 мм

FPS 37 ; FPS 46

  FES 1814C ; FES 2016C ; FES 2016 ; FES2216

0,404“

5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Виды заточки пильных цепей

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры

На что обращать внимание:

  • Особенности звена. Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
  • Угол лезвия. Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60о, торцевого – от 60 до 85о;
  • Высота профиля шины может быть 0,625 мм или 0,762 мм. При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

Рисунок 1 – Разновидности пильных цепей Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

На ручном станке

Рисунок 2 – Заточка на ручном станке На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Предлагаем ознакомиться: Читай по снегам – сколько будет воды в колодце

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

  • наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
  • возможность коррекции угла заточки;
  • сменные шлифовальные круги в комплектации;
  • стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Пошаговая инструкция

Выдумать иные назначения для УШМ – это настоящий вызов для каждого домашнего мастера. И если есть качественный агрегат, то зачем приобретать профессиональную установку? Это ведь дорого, плюс на болгарку существует масса насадок.

Важно понимать, что без опыта подобной работы есть риск испортить режущую кромку, да и натерпеться из-за этого сопутствующих проблем. Поэтому читаем инструкцию и следуем следующим рекомендациям:

Поэтому читаем инструкцию и следуем следующим рекомендациям:

Для заточки болгаркой не нужно снимать цепь с рабочего полотна.
В работе понадобится обычный отрезной диск на 2,5, но не новый, а уже пользованный.
Такой диск приобрел естественные округлости, и для цепи это самое важное. Орудовать болгаркой с 2,5 диском нужно «на глаз»

Да, трафареты и лекала не нужны. Просто смотрим на имеющийся угол и его придерживаемся. Элементарный навык для всех полевых условий.
Если работать по цепи без фанатизма, то выйдет заводская по качеству заточка. И таких процессов можно будет совершить от 4 до 8, в зависимости от обрабатываемого материала.

Это самый бюджетный, и, следовательно, народный метод подготовки цепи

Но важно соблюдать общие наработки (правила) для любого подхода. Они звучат так:

  1. Ровняемся на заводскую остроту углов. Все ограничители пропилов должны остаться с теми же показателями, что были изначально.
  2. Следим за размерностью зубьев. Они, естественно, должны быть одинаковы. В противном случае не увеличится расход топлива, а производительность снизится. Разные по размерам зубья на глаз определить не так просто, как по пиле в деле. Цепи с браком будут «бить» руку оператора, что заметит даже новичок. А раз на пиле дисбаланс, то есть вероятность на разрыв, что достаточно опасно даже для дорогой, продуманной со всех сторон, импортной модели.
  3. Сами зубья достаточно острые, но хрупкие. Поэтому не стоит увлекаться с каждым затачиваемым зубком, лишний раз не накаляя металлический сплав.

Даже садовая «малолитражка» нуждается в своевременной подточке. Ведь от режущего свойства зависит как прикладываемое усилие, так и скорость работы. Инструменту необходимы те углы заточки, что были заданы изначально. Но часто поношенные цепи перетачивают для продольного пропила. Это можно сделать той же УШМ.

Выше перечислены все современные способы заточки как профессиональные, так и примитивные бюджетные. И если есть сомнения на счет работы с УШМ, то лучше почаще подтачивать пилу нужным напильником по лекалу, любо же отдавать мастерам с репутацией

Не менее важно следить за подачей масла и обрабатываемым материалом,  но это уже другое, и к заточке относится косвенно

В следующем видео вы увидите, как заточить бензопилу самостоятельно:

Как определить необходимость заточки?

Все очень просто, при использовании бензопилы посмотрите на полученные от работы опилки, если они выглядят нестандартно и похожи на пыль, цепь скорее всего нужно затачивать либо вовсе менять. Все зависит от длительности и правильности эксплуатации

Обратите внимание, что проверять пригодность цепи нужно на сухих деревьях, не используйте мокрую древесину

Т акже если пилить в продольном направлении, определить износ цепи можно путем обнаружения на поверхности реза грубых дефектов в виде сколов дерева и вырывов в месте пила. К другим заметным признакам можно отнести:

Во время перехода к верхней грани от рабочего места бензопилы вы замечаете иное радиусное закругление;

При наличии реза бензопила в процессе может вибрировать, увеличивается шумность;

Увеличивается сопротивление при первых попытках начать пиление древесины.

Будьте внимательны при работе с не заточенными цепями, в противном случае вас ожидает перегрев бензопилы и появление дефектов на цилиндре.

Чем точить цепь бензопилы?

Если вы не хотите менять цепь по несколько раз в год, процедуру заточки можно произвести самостоятельно при помощи нехитрых приспособлений. К основным способам можно отнести:

Станок. Обычно имеется у мастеров или специальных сервисных центров, поэтому процедура хоть и эффективна, но не столь доступна. Станок также используется для тех цепей, которые имеют сильный износ ;

Болгарка. Без опыта лучше не пытаться, заточка болгаркой требует определенных знаний. В противном случае вы повредите цепь;

Напильник. Самый простой и популярный инструмент для заточки, небольшие размеры позволяют носить напильник с собой и проводить заточку прямо на месте работы.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

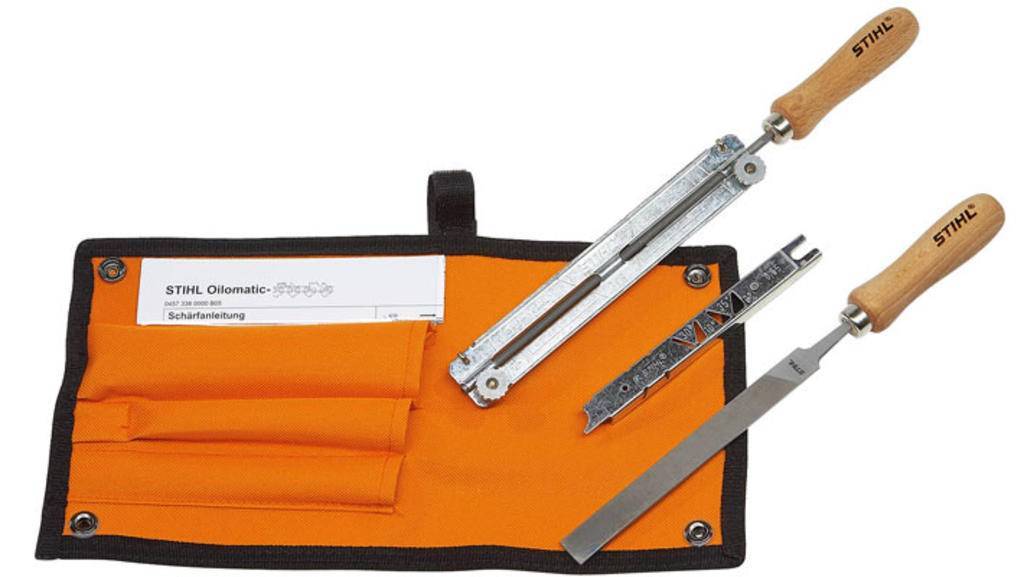

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Какой напильник нужен для заточки цепи

Необходимость выпрямления краев режущих звеньев проявляется заметным снижением производительности распыления, повышенной вибрацией, высвобождением мелких стружек, необходимостью дополнительных усилий для ввода гарнитуры в разрез.

Файлы и направляющие согласуются с шагом цепи. Насадочного крепления обеспечивает оптимальный угол заточки. В фирменном ассортименте многих производителей есть простые держатели и более усовершенствованные заточки роликового типа.

Качество конечного результата во многом зависит от правильного диаметра файла. При эксплуатации бензопилы в комплекте с неправильно заточенной цепью, в лучшем случае, производительность пиления снизится, в худшем случае цепь будет безнадежно сломан. Также высока вероятность повреждения инструмента в целом.

Многие не знают, как затачивать зубы на цепи бензопилы, но это достаточно просто. Круглый напильник 4,8 мм и все в

Основная сложность определите размер круглого файла, ведь работа, выполненная плоским инструментом, гораздо проще. Для зубцов пилы Stihl верхний край напильника должен выступать на 20% его высоты на рабочую угловую поверхность. Однако следует помнить и о шаге пылевого цепи, обычно принимают размером 0,325 дюйма.

Как выбрать файл для заточки цепи для бензопилы JOIN VSP GROUP PARTNER PROGRAM:.

Для достижения хороших параметров резки зубным лопастям предоставляются определенные углы. Задняя часть зуба, которая падает под углом, образует задний угол верхней лопатки. Это инструмент для заточки края режущего зуба цепи. В зависимости от параметров цепи, для бензопилы применяется напильник диаметром от 4,0 до 5,5 мм. Этот угол необходим для вырезания верхней лезвия в древесных пород.

Заднее суживающейся зубное лезвие образует задний угол торцевой лезвия. Этот угол необходим для бокового резания стружки.

Задний угол верхнего лезвия характеризует разворот верхнего лезвия.

Нужно понимать, что затачивать цепь НЕ БУДЕТ обычным круглым, а тем более плоским или треугольным напильником, поскольку файл для цепи должен иметь свои параметры. Хотя здесь стоит сделать замечание. Вы можете измельчить измеритель глубины простым плоским напильником.

Важнейший параметр файла цепи. Его диаметр

Это важно, поскольку в зависимости от шага цепи используется файл определенного диаметра. Ниже приведена таблица, которая показывает, какой файл подходит для цепи с определенным шагом

Шаг цепи (мм) Толщина звена (мм) Диаметр шпильки (мм) Угол шлифовки (градусы) Степень наклона режущего зуба

1/4″(6,35 мм)1.1-1.34тридцать0,65 мм
3/8″ Picco / Micro (9,3 мм)1.14тридцать0,65 мм
3/8″ Picco / Micro (9,3 мм)1.34тридцать0,65 мм
3/8″ Picco / Micro (9,3 мм)1.3 (для распиловки)4десять0,65 мм
0,325″ (8,25 мм)1.34.8тридцать0,65 мм
0,325″ (8,25 мм)1.54.8тридцать0,65 мм
0,325″ (8,25 мм)1.64.8тридцать0,65 мм
0,325″ (8,25 мм)1.3-1.6 (для распиловки)4.8десять0,75 мм
3/8″ (9,3 мм)1.35.5тридцать0,65 мм
3/8″ (9,3 мм)1.55.5тридцать0,65 мм
3/8″ (9,3 мм)1.65.5тридцать0,65 мм
3/8″ (9,3 мм)1.3-1.6 (для распиловки)5.5десять0,75 мм
0.404″ (10,26 мм)1.65.5тридцать0,75 мм
0.404″ (10,26 мм)1.6 1.3-1.6 (для распиловки)5.5десять0,75 мм

Кроме того, следует учитывать, что большинство файлов продаются без ручки. Его следует покупать отдельно. Это, конечно, не касается наборов файлов, в которых большинство файлов оснащены ручками.

Без сомнения, опытный пользователь бензопил сможет затачивать цепь без различных аксессуаров и устройств, называется на глаз. Но для этого нужно иметь опыт, который нужно получить первым. И это гораздо удобнее делать с помощью различных устройств, которые позволят правильно затачивать цепь. Давайте рассмотрим самые популярные из них.

  • Первый шаг это подбор необходимого диаметра круглой напильники. Приведенная выше таблица показывает диаметры в зависимости от шага цепи.
  • Прежде чем заточить, обязательно тщательно очистите цепь от опилок, смолы и прочего ненужные предметов. Это можно сделать с помощью специального инструмента, мягкой металлической щетки или подручных средств.
  • Заточки зубцов цепи. Если вы используете круглый файл без аксессуаров, тогда следует крепко зафиксировать файл и поддерживать правильный угол (для сквозных цепочек это 30 градусов, а для продольных-10), направляйте файл вперед и назад. В этом случае целесообразно нажимать на файл только во время движения вперед. Стоит начать с короткого зуба.
  • Если у вас есть контрольное устройство, то после того, как вы уверены, что зуб заостренный, вам нужно проверить его.
  • Если нечего проверить правильность заточки, тогда поможет совет от Stihl: ни свет не должен отражаться от режущей кромки.

Свет не отражается

Обзор набора для заточки цепи Stihl.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Два напильника разного диаметра для правильной заточки цепи бензопилы

Мы собрали лучший опыт заточки цепей и обобщили все в одном ролике. Показываем приспособление для идеально

В отношении мягких сортов дерева можно увеличить угол заточки, но не более 35°. Производительность при этом существенно повысится. Параметры напильника для заточки цепи. Какой напильник заточки (градусы) градус. Диаметр напильника зависит что необходимо знать для ручной заточки цепи какой фирмы. Что касается угла заточки цепи бензопилы для продольного пиления, то значение составляет 10°.

Мы собрали лучший опыт заточки цепей и обобщили все в одном ролике. Показываем приспособление для идеально

Наверное не знают как заточить зубья на цепи бензопилы это составляет просто. круглый ратфиль 4,8 мм и всё,в.

Основная сложность – обусловиться с размерами круглого ратфиля, ибо работы, выполняемые плоским инвентарем, существенно проще. Для зубьев пил Stihl верхний торец ратфиля должен выступать на поверхность рабочего угла на 20% его высоты. Но следует держать в голове и о шаге пильной цепи, который обычно принимают величиной 0,325 дюйма.

Существует три способа заточить цепь бензопилы:

  1. С помощью напильника. Используют два вида напильников: с круглым сечением, диаметр которого соответствует диаметру закругления кромки пильного зуба, и диаметром 4, 4.8, 5.2 и 5.5 мм для заточка цепи бензопил бытового назначения и профессионального. Для правильной заточки необходимо наточить режущие края зуба и откорректировать ограничитель глубины реза. Если не произвести корректировку, цепь не сможет погрузиться в распиливаемый материал на нужную глубину, что замедлит работу и приведет к перегреву мотора. Выполняется действие плоским напильником.
  2. С помощью электрического станка для заточки. Чаще метод применяется в обслуживающих центрах при обработке большого количества инструментов, требует профессиональных навыков. Принцип работы станка один: цепь зажимается фиксатором в направляющую, которая расположена на поворотной платформе. Фиксатор удерживает зуб и способен двигаться по горизонтали. К затачиваемому зубу под углом устанавливается наждак. Глубина погружения и угол заточки регулируются. Процесс выполняется под контролем оператора.
  3. При помощи угловой шлифовальной машины (болгарки). Не распространенный и не безопасный способ. Болгарка зажимается крепко в тиски и включается. К вращающемуся диску подносится край затачиваемого зуба. Такой способ заточки отличается от аналогичного действия напильником, т.к угол заточки тяжело поддается контролю. Недостаток метода — вероятность надреза скрепляющего элемента звеньев цепи. Это может привести к разрыву в дальнейшей работе.

Затачивайте пилющий комплект с помощью рекомендуемого инструмента, не выдумывайте новые методы и хитрости, которые приведут к финансовым затратам и травмам.

Особенности ухода и обслуживания пильных гарнитур

Несмотря на оперативность, автономность и другие преимущества ручной заточки, специалисты рекомендуют периодически точить цепи на специальном станочном оборудовании. Даже разовая операция положительно сказывается на калибровке режущих звеньев.

С другой стороны, механизированная заточка существенно сказывается на ресурсе пильной цепи, поскольку все режущие звенья подвергаются стандартной обработке независимо от их состояния.

  • Для того чтобы самостоятельно точить цепь в полевых условиях нужно иметь прочные навыки работы с имеющимся инструментом. Лучший вариант — держать в запасе несколько цепей, которые можно менять с минимальными потерями рабочего времени.
  • Для правильной заточки режущих кромок гарнитуры, кроме хорошего глазомера и твердой руки нужен специальный комплект для заточки, в состав которого входит плоский и круглый напильник.

Практика работы с инструментом брендов показывает, что продукция ведущих производителей Штиль, Хускварна, Орегон и ряда других, по качественным характеристикам не отличается.

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
