Направляющая шина для пилы интерскол

Преимущества самодельных шин

Немаловажным преимуществом работы с таким приспособлением является возможность обработки заготовок любого размера. Нужно лишь не забывать о надежной фиксации торцовочного инструмента, поскольку это обеспечивает качественный результат и гарантирует безопасность.

Готовую направляющую шину можно приобрести в магазине. Это самый простой и дорогостоящий вариант. Ведь стоимость фирменного приспособления часто почти сравнивается ценой с самой циркуляркой. Поэтому лучше изготовить направляющую для циркулярной пилы своими руками.

Самодельная направляющая шина для ручной циркулярной пилы Интерскол, Макита, Bosch функционально ничуть не хуже изготовленной на заводе, но в несколько раз дешевле. Ее легко собрать в домашних условиях. Существует несколько вариантов изготовления самодельных шин, с использованием различных исходных материалов:

  • шина из ламината;
  • шина из строительного правила;
  • рельсовое стусло;
  • шина из алюминиевого профиля.

Ниже подробно рассмотрен процесс изготовления направляющей шины по каждому из перечисленных вариантов.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

  • Параллельный упор.
  • Направляющая шина для распиловки листовых заготовок.
  • Приспособление для перпендикулярного распила и торцевания.
  • Установочные бруски для точного размещения направляющей.
  • Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

  • Зафиксировать упор на нужной ширине распила.
  • Закрепить заготовку.
  • Прижать кромку упора к доске и вести пилу вдоль заготовки.

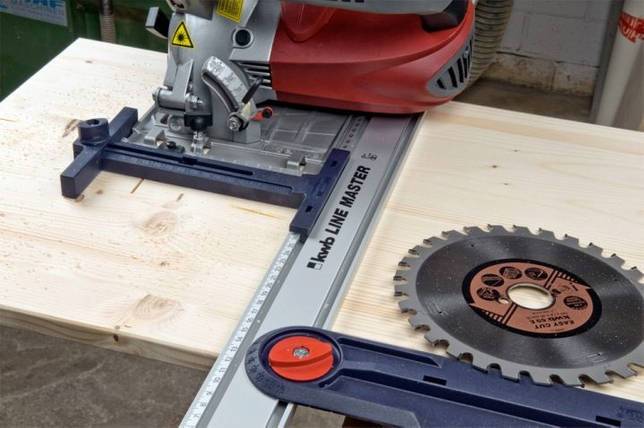

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

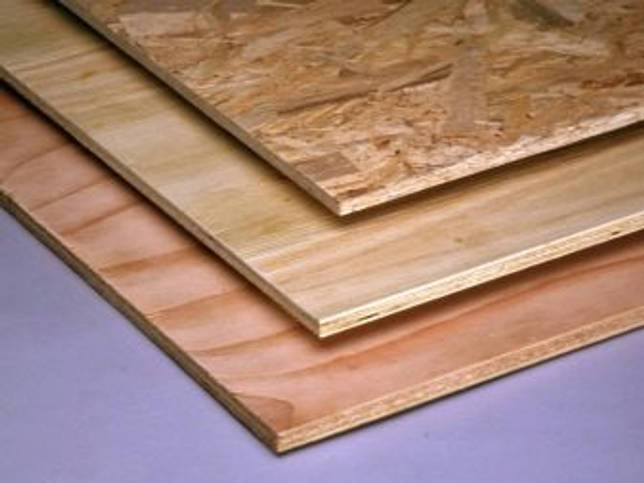

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

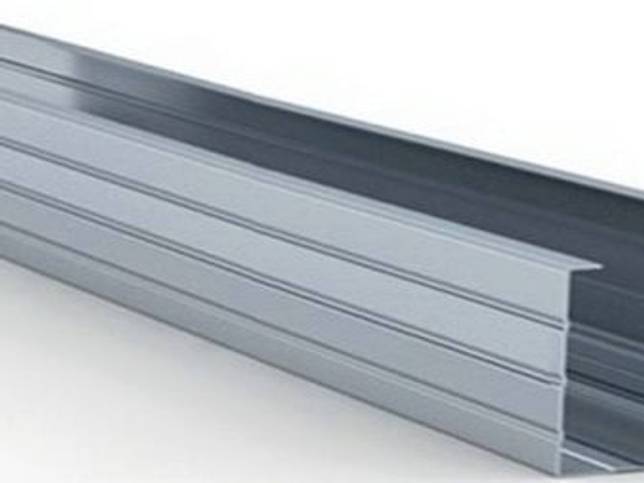

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

  1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
  2. Фрезеруем по одной кромке.
  3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
  4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
  5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
  6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

  1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
  2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
  3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
  4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

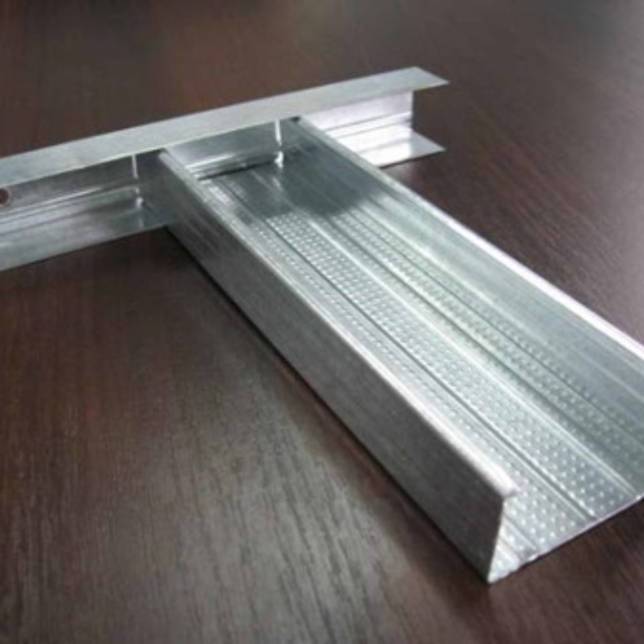

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

  1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
  2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

  1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
  2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
  3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
  4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

  • строительное правило (используется для проведения отделочных работ);
  • крепёжные струбцины (количество определяется числом точек крепления);
  • куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

  1. Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
  2. Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
  3. Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
  4. Полученная конструкция закрепляется к обрабатываемому бруску.
  5. Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Краткий обзор популярных моделей шин

Большинство изготовителей пил выпускают для них все необходимые комплектующие, включая направляющие рельсы и разнообразные упоры. Среди таких торговых брендов пользуются популярностью Интерскол, Bosch, Hitachi, DeWalt и ряд других. Некоторые фирмы специализируются исключительно на оснастке. В представленном ниже обзоре приведем основные характеристики и особенности шин ряда известных производителей.

Bosch и Skil

Направляющая шина для циркулярной пилы SKIL обеспечивает высокоточный рез под углом 45° или 90°. Наибольшее отклонение на метр составляет 1 мм. Такие шины позволяют обрабатывать заготовки размером до 1360 мм, поскольку их максимальная длина в собранном виде – 1440 мм.

Прочная рейка имеет модульную конструкцию, что дает возможность без труда переносить ее с собой в разобранном виде. Длина одного элемента – всего 360 мм. Уникальная система фиксации Clic позволяет надежно и быстро соединять компоненты, предотвращая их перекос.

Купить шины для различных моделей пил SKIL можно сразу в комплекте со всеми необходимыми переходниками для опорных плит инструмента и струбцинами. Для дисковых пил производства Bosch можно приобрести рейки длиной 800, 1100, 1600 2100 мм, имеющие одинаковую ширину – 142 мм. Они достаточно громоздкие и не так удобны при транспортировке, как SKIL, но прекрасно подходят для распиловки большого количества длинномерных заготовок.

Каждая шина имеет противоскользящие резинки, способствующие надежной фиксации на поверхности заготовки, а также оснащена защитой от сколов при распиловке.

Несмотря на и без того большие размеры, направляющие Bosch можно также соединять между собой посредством специальных переходников. Это очень удобно, поскольку исключается необходимость в откручивании струбцин и перемещении рельсы в процессе работы.

Интерскол

Удобные направляющие рейки предлагает для ручных пил собственного производства и компания Интерскол. Они предназначены для моделей дисковых пил ДП-210/1900ЭМ и ДП-235. В продаже имеются планки, выполненные из анодированного алюминия, шириной 210 мм и длиной 800 или 1400 мм. Шины Интерскол не царапаются в процессе эксплуатации, а также оснащены противоскользящими прокладками. Производителем предусмотрена специальная лента, которая наклеивается на поверхность направляющей и служит для предотвращения откалывания заготовки во время резания.

Makita

Рельсы для пил Макита также подходят не ко всем моделям, а могут работать лишь в паре с CA5000 и SP6000. При необходимости их можно использовать и с циркулярками HS6601 или 5903R, однако понадобится докупить специальные адаптеры для данных направляющих. Все шины Makita имеют длину 1400 мм и выполнены из алюминия. Крепление осуществляется с применением струбцин, которые можно приобрести отдельно в случае необходимости.

DeWalt

Для пил бренда Девольт серии DWS 5022 также предлагается специальная рельса, имеющая длину 1500 мм. Способ ее фиксации на рабочем столе стандартный. Ровное основание рельсы с наклеенными внизу лентами, предотвращающими скольжение, обеспечивает ее надежное крепление и высокоточную распиловку заготовок.

Большинство направляющих имеют схожую конструкцию и выполнены качественно. При отсутствии подходящей оснастки для той или иной модели можно приобрести не менее надежную универсальную.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

  • швеллер;
  • труба с прямоугольным сечением;
  • уголок;
  • ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

  • По линейке отрезаем два куска материала одинаковой длины.
  • По одной кромке фрезеруем.
  • Прикрепляем к основе (также из ламината) саморезами.
  • Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
  • К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
  • Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

  • Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
  • Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
  • В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
  • Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Теперь направляющая рельса может изготавливаться собственноручно:

  • К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
  • С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

  • Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
  • Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
  • На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

  1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
  2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто. Усталость оператора способна привести к снижению качества пиления

Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

  • уголок;
  • труба торцовочная;
  • металлическая направляющая;
  • ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

  • фанера или ДСП;
  • эпоксидный клей;
  • саморезы.

Из инструментов нужны будут:

  • фиксаторы;
  • турбинка;
  • линейка-транспортир;
  • наждачка мелкая;
  • маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

  • правило строительное (2 метра);
  • фиксаторы;
  • пропиленовые фрагменты;
  • уголок или профиль из алюминия;
  • бруски из дерева 12 мм;
  • плиты ДСП;
  • ламинат.

Для большой

Понадобятся элементы:

  • уголки из металла одинаковых параметров;
  • крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
  • болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

  • строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
  • фиксаторы (их количество зависит от точек крепления);
  • направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

  • с правила снимаются ручки (если они присутствуют);
  • из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
  • сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

  • профиль «П»;
  • фурнитура крепежная;
  • листовая фанера (можно взять отходы).

А также необходим будет инструмент:

  • дрель;
  • ключи гаечные;
  • линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
