Наждак своими руками

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

Преимущества асинхронных двигателей:

  • простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
  • низкая шумность;
  • бюджетная стоимость.

Среди основных недостатков:

  • громоздкий мотор;
  • низкий коэффициент полезного действия;
  • «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

  • компактные габариты;
  • большой пусковой момент;
  • не зависит от частоты электросети;
  • более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
  • универсальность;
  • простая и доступная управляющая электросхема;

Среди минусов можно отметить:

  • невысокий срок службы;
  • необходимость периодической замены щеток;
  • высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

  • удобное расположение и отсутствие лишних деталей;
  • износостойкость и простота замены элементов;
  • компактность;
  • низкий уровень колебания машинки;
  • Высокий КПД;
  • отсутствие ремня и щеток, требующих регулярного обслуживания;
  • относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

Точилка для ножей своими руками

Простая точилка

Для нее понадобится:

  • 2 деревянных треугольника;
  • 4 винта «барашка»;
  • точильный брусок.

Эта точилка – просто фиксатор оселка, который позволит оставаться ему под необходимым углом. Брусок вставляем между углами, зажимая его там. Скрепляем винтами.

С поворотным механизмом

Такой вид заточки представляет собой весьма удобный способ: чтобы заточить противоположную сторону ножа не придется каждый раз его доставать и поворачивать.

Для него нам понадобится:

  • дощечка или фанерный лист;
  • болт размером 12 мм;
  • ПП труба;
  • хомутики из металла;
  • винт М4 с гайкой;
  • ПВХ труба;
  • клипсы из пластика для труб 25 см;
  • Т-образный алюминиевый профиль;
  • пластины из металла 40х80, две штуки;
  • штанга для бланков или труба из алюминия;
  • бланки для заточки ножей;
  • наждачная бумага.

Для поворотного механизма:

  • болт, диаметр которого 12 мм;
  • полипропиленовая труба, диаметр 20 мм;
  • тавр из алюминия;
  • труба ПВХ 20х20 мм;
  • заклепки.

Начинаем сборку:

  1. Две клипсы крепим друг к другу винтом и гайкой.
  2. Из ПП трубы делаем две заготовки диаметром 25 мм. Помещаем их в скрепленные клипсы.
  3. Начинаем делать основание заточки. Можно взять доску или фанеру, ширина которой 120 мм. Длину можете выбрать подходящую сами. На основании ставим отметки.
  4. Высверливаем отверстие углом в 70 градусов.
  5. Далее необходим кусок профтрубы, диаметр которой составляет 16 мм. Вставляем трубу в высверленное отверстие.
  6. Из полипропиленовой трубы вырезаем два кружка и высверливаем в них отверстия. Затем туда вкручиваем винты.

Собираем поворотный механизм:

  1. В ПВХ трубе делаем дырочку в центре и 2 по краям.
  2. Тавр заклепками закрепляем к трубе.
  3. Держать нож будут металлические пластины. Винтом и гайкой соединяем их с профилем.
  4. Надеваем часть 20-миллиметровой трубы на болт М12. Внутрь профтрубы просовываем гайку и вкручиваем болт М12.
  5. Закрепляем болт гайкой. С помощью хомутиков из металла трубу ПВХ прикручиваем к основанию.
  6. На штангу для бланков продеваем два круга ПВХ трубы, диаметр которых составляет 25 мм.
  7. Для фиксирования бланков используют клипсы для ПП трубы диаметром 25 мм.
  8. Собираем в одно и можем затачивать ножи.

Электрическая точилка

Это, наверное, самый сложный вариант точилок из представленных выше, но полностью автоматизированный!

Нам понадобится:

  • электродвигатель на 12 В;
  • суперклей (моментальный);
  • шестерёнка, отверстие которой находится в шестерне (она должна плотно садится на вал двигателя);
  • медицинский шприц на 5-10 мм;
  • тканевая липучка;
  • наждачная бумага;
  • изолента;
  • ручка от отвертки;
  • штепсель со шнуром.

Приступаем к работе:

  1. На вал электродвигателя надеваем шестерёнку.
  2. Носик шприца, часть, в которую вставляется игла, отрезаем. Отрезанный носик вставляем в отверстие в шестерёнке. Заливаем это клеем.
  3. По длине и ширине шестерёнки отрезаем липучку.
  4. Наносим на шестерёнку клей и приклеиваем к ней липучку, жесткой поверхностью кверху. Выпирающие углы липучки отрезаем.
  5. На наждачной бумаге обводим нашу шестерёнку. Получившийся круг вырезаем. Присоединяем наждачный круг к липучке.
  6. Верхнюю часть двигателя обматываем изолентой.
  7. Провода штепселя соединяем с проводами двигателя. Каждое соединение обматывает изолентой. После обматываем их изолентой в одно.
  8. Конструкцию, которую мы собрали с двигателем, вставляем в ручку от отвертки. Все шнуры протягиваем через отверстие в ручке.

Все готово! Аккуратно включаем штепсель в розетку, соблюдая меры безопасности.

Шарнир для точилки своими руками

Шарнир – одно из важных устройств в точилке. Он задает и удерживает постоянный угол заточки.

Чтобы собрать шарнир не потребуется много времени, усилий, специальных знаний и огромного количества материалов.

Для него нам понадобится:

  • шаровой подшипник;
  • шпилька с гайкой, можно заменить болтом;
  • гранулы термопластика (65-90 градусов);
  • горячая вода;
  • дрель;
  • нож.

Перед тем, как мы начнем собирать конструкцию шарнира, подготовим термопластик. В емкость с горячей водой высыпаем гранулы. Термопластик стал прозрачным, значит он готов:

  • Тянем из него жгут и этим жгутом обтягиваем по кругу шаровой подшипник.
  • Обхват уменьшаем в объеме и собираем полиформус в некий рычажок. Поперечное сечение полиформуса должно обеспечить нужную прочность.
  • Часть болта с гайкой, которая полностью находится в термопластике, обхватываем кусочком полиформуса. На эту гайку будут приходиться все резьбовые усилия.
  • Лишний пластик со всех деталей убираем ножом. Концы опускаем в горячую воду, затем скрепляем между собой. Место их соединения хорошо сглаживаем.
  • Части пластика, вокруг подшипника, аккуратно подрезаем, чтобы это не мешало крутиться ему во все стороны.
  • Болт нам был нужен для того, чтобы сделать доступ к гайке, поэтому теперь его можно смело вытащить оттуда.
  • Берем дрель и в пластике высверливаем отверстие под вертикальную стойку. Оно должно находиться чуть ниже шарового подшипника и быть перпендикулярна его оси.
  • Убираем все лишнее. Шарнир готов к работе!

Так, мы рассмотрели несколько типов заточек для ножей. От самой простой из уголков до электрической, которая, в целом, сложна в сборке. Да, заточка ножей – не самая простая и приятная работа, но если приложить немного усилий, то можно автоматизировать этот процесс своими руками!

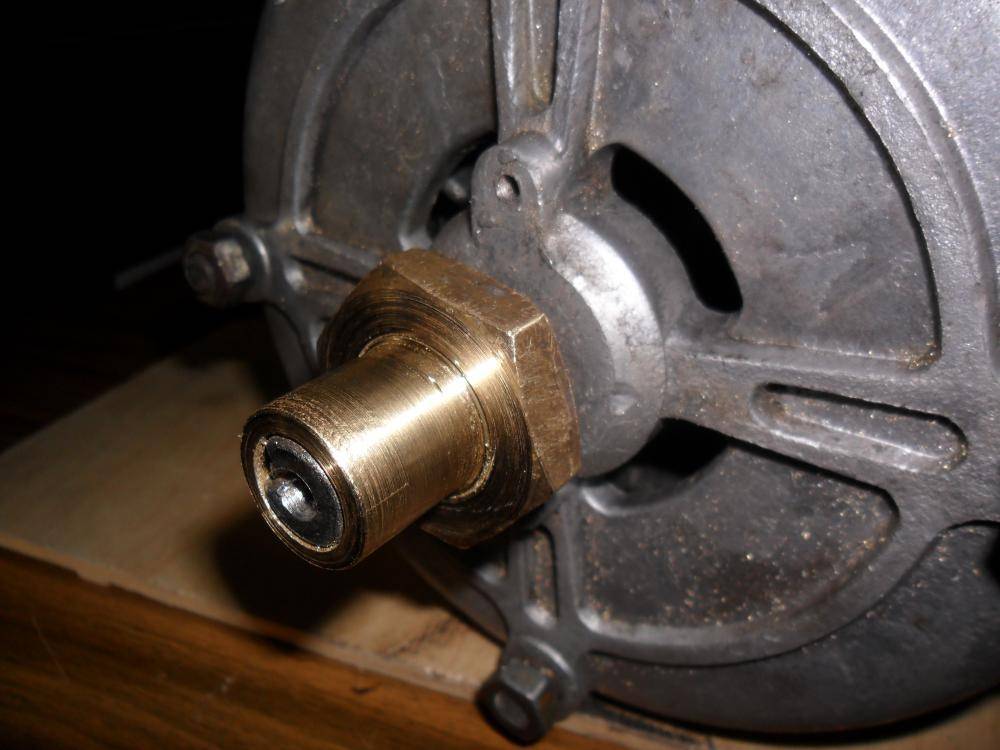

Изготовление фланца

Для того чтобы соединить двигатель и точильный камень необходимо выточить специальный фланец. Для этого можно заказать работу токарю, предоставив ему чертежи точила, размеры сечения вала и диаметра отверстия точильного камня.

Также нужно вытачивать следующие детали:

Чертеж изготовления фланца для наждака.

  • фланец, надеваемый на ось вала;
  • болт;
  • гайка;
  • шайба с левосторонней нарезкой.

На фланце и гайке надо нарезать резьбу в зависимости от того, в какую сторону вращается двигатель. Если вал вращается по часовой стрелке – нарезка должна быть левосторонней. Если против часовой стрелки – нарезка правосторонняя.

Это необходимо для того, чтобы в процессе обработки инструментов гайка наждака самостоятельно закручивалась. Если же гайка будет раскручиваться, камень может упасть. Во время работы это очень опасно для окружающих.

Если вы не смогли изготовить втулки нужного диаметра, то можно применить куски труб аналогичного диаметра. При этом можно заполнить зазоры между валом и втулками намоткой тканевой изоляционной ленты.

Втулку выполняют из трубы диаметром 32 мм. Она должна соответствовать диаметру круга наждака. На нее устанавливают наждачный круг так, чтобы он сел вплотную.

Данная система втулок должна плотно сидеть на валу. Обязательно крепление при помощи болта и шайбы.

Самостоятельно можно нарезать резьбу с помощью метчика, для этого надо вал зажать в тисках

При этом важно правильно определить для данной резьбы диаметр отверстия

Схема самодельного мини-наждака.

Прежде чем приступить к изготовлению прибора, нужно уточнить направление вращения ротора. Например, мотор от стиральной машины является асинхронным. Это означает, что направление вращения можно менять посредством переключения обмоток.

В двигателе от стиральной машины обычно 3-4 вывода. Таким образом, при наличии 4 выводов можно легко изменять направление вращения.

Для этого надо с помощью тестера определить рабочую и пусковую обмотки. Чаще всего уровень сопротивления рабочей обмотки бывает 12 Ом. У пусковой обмотки этот показатель 30 Ом.

Рабочую обмотку двигателя включают в сеть электропитания мощностью 220 Вт. Пусковую обмотку включают первым концом к выводу катушки, а другим концом необходимо быстро прикоснуться ко второму выводу и тут же его оторвать от нее. Для этой операции применяют реле.

Если установлен конденсаторный двигатель, то схема подключения прибора будет другая.

Это означает, что во время работы точило будет крутиться в определенную сторону. Если затем переставить выводы пусковой обмотки с места на место, то прибор начнет вращаться в другую сторону.

Можно не использовать пусковую катушку. Тогда после подключения прибора к сети надо будет крутануть точильный камень в нужную сторону, после этого устройство начнет работать.

Насчет безопасности точильного станка, сделанного своими руками

Советуем к прочтению другие наши статьи

  • Особенности изготовления магнитов под заказ

  • Дополнение окон подоконниками из искусственного камня: эстетика в сочетании с надежностью

  • Преимущества доставки сыпучих материалов от надежной компании

  • Скинали для большой кухни: выбираем подходящий рисунок

Теорию читали – знаем…

Кожух у моего наждака не закрыт с одной стороны – по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм – это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

  • защитное стекло на китайских станках гораздо тоньше, чем использовал я;
  • обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Описание и назначение наждачной бумаги

Основа изделия состоит из ткани или бумаги, поверх которой при помощи клея или смолы наносится абразив в виде зерен твердого материала. Первую наждачную бумагу начали применять еще 8 веков тому назад. Изделие представляло собой пергамент с приклеенным ракушечником, мелким песком, различных семян растений. Позже стали широко использовать стекло в качестве абразива.

Основные этапы производства наждачки:

  • тканевое или бумажное полотно обрабатывают полимерами (латекс или каучук);
  • разогретым заранее клеем (30 – 50 градусов Цельсия) поливают основу;
  • берут необходимый абразивный материал и посыпают на клей;
  • последний шаг – сушка изделия.

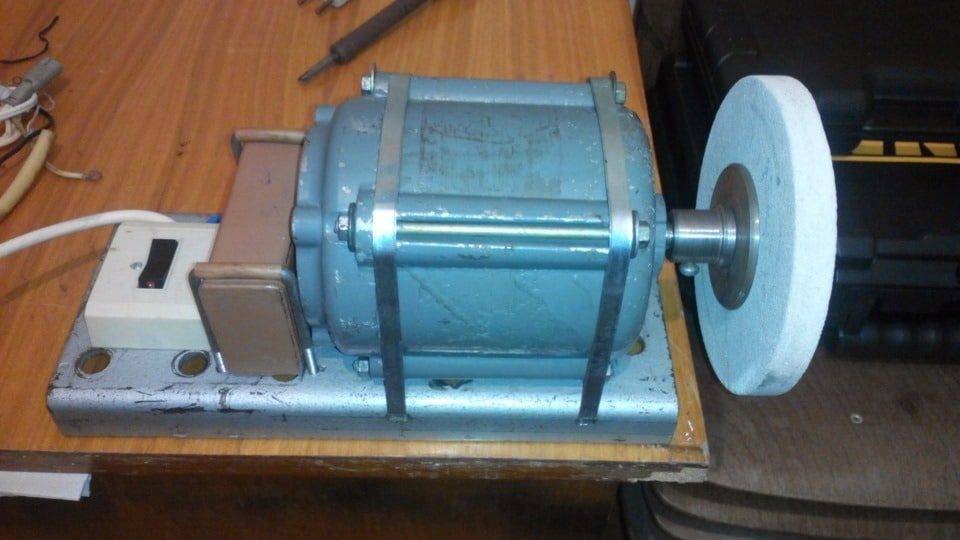

Результат работы

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Ход работы:

  • Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
  • С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.
  • Другую сторону прогрейте и наденьте на вал.
  • Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

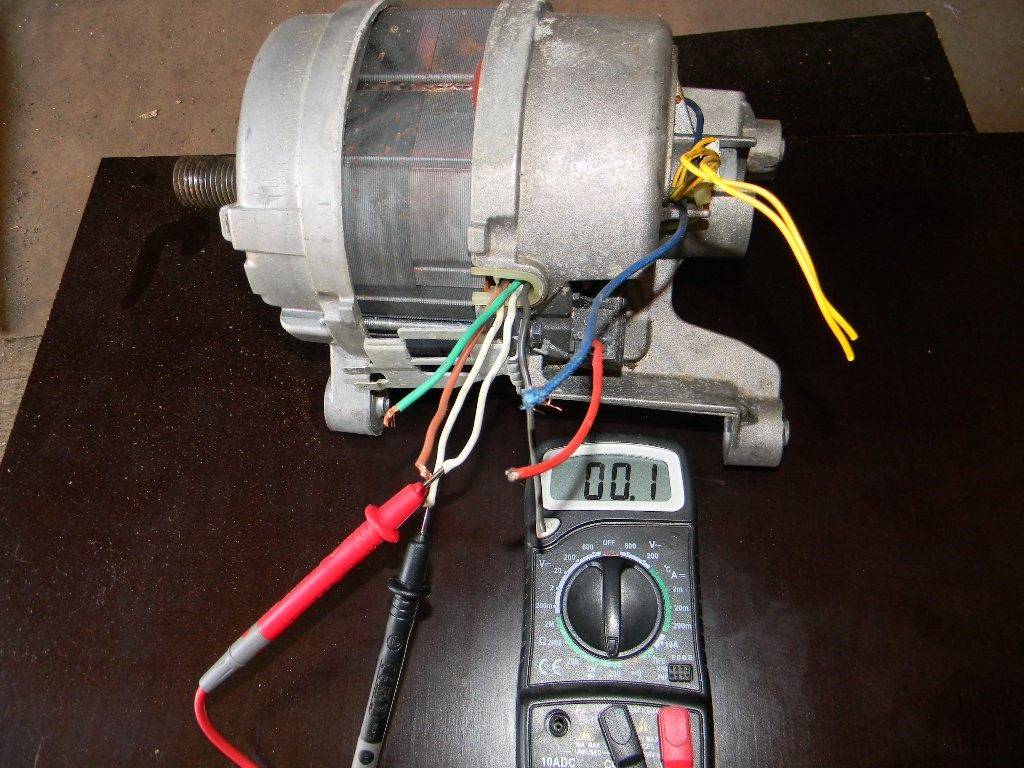

Возьмите мультиметр и поочередно прикладывайте щупы к проводам.

  • Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
  • Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.

Определились? Теперь поступите так:

  • Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
  • Оставшиеся подключите к кабелю с вилкой.
  • После включения вилки в розетку вал начнет вращаться.

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

  • Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
  • Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
  • Рабочую подводку соедините с сетевым проводом и вилкой.
  • Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Наждак своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как можно самостоятельно сделать наждак себе в мастерскую либо гараж из обычного электродвигателя от стиральной машины. Каждый мастеровой человек должен иметь в своем хозяйстве точильный станок, потому как без него ну просто не как нельзя, постоянно что то нужно наточить, подточить, поправить, шлифануть) Данный станочек на самом то деле можно сделать и самостоятельно, потому как покупной образец стоит дорого. Так что нужно использовать старый проверенный временем вариант, из двигателя стиральной машинки. Такие наждаки были популярны в Советское время, потому как профессиональное оборудование было непросто достать, а вот стиральных машинок было выпущено огромное количество. Наверняка у многих в деревнях еще стоят такие, а самое главное что работают.

Устройство довольно простое, на вал двигателя крепится точильный круг, а под сам мотор изготавливается станина из металла либо дерева, подключается электрическая цепь и главное контакты спаять паяльником, а для бесперебойного пуска добавить пару конденсаторов.

И так, давайте рассмотрим, что конкретно понадобится для сборки точильного станка?

Материалы

  1. электродвигатель от стиральной машинки 220 в 2826 об/мин 370 W
  2. точильный круг
  3. болты,гайки, шайбы
  4. проф тубы прямоугольного и квадратного сечения
  5. провода
  6. вилка
  7. конденсатор 2 шт
  8. выключатель (тумблер)
  9. краска

Инструменты

  1. сварочный аппарат
  2. дрель
  3. болгарка (УШМ)
  4. линейка
  5. гаечный ключ
  6. паяльник
  7. отвертка
  8. ножницы по металлу
  9. молоток
  10. плоскогубцы

Пошаговая инструкция по сборке наждака своими руками.

Для начала следует проверить работоспособность электродвигателя, ознакомиться с ТТХ.Точильный круг можно приобрести в магазине. Составляющие готовы, теперь непосредственно к самой работе.

1. Изготовление зажимного патрона для точильного камня.2. Делаются опоры и крепеж для двигателя из металлического уголка.3. Создание рамы станка из профтрубы квадратного и прямоугольного сечения.4. Изготовление опорного столика.5. Прикручиваются резиновые амортизирующие ножки и покраска.6. Установка выключателя (тумблера)7. Защитный кожух из оцинкованной жести для корпуса электродвигателя.8 Пайка контактов и крепление конденсаторов.9. Готовый наждак.Вот такой вот аккуратный точильный станочек получился, как видите все довольно просто и вполне под силу мастеровому человеку

А самое главное бюджетно и не требует траты денег, что на сегодняшний день немаловажно

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

  • станина;
  • передняя бабка;
  • задняя бабка;
  • суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Подручник для токарного станка шаг 3

Для крепления подручника я использовал сточенный под нужным углом мебельный уголок, затем к нему прикрепил кусок уголка 32х32, в котором пропилил паз и на него установил уже подручник из куска стали 4 мм. Крепление подручника винтом с потайной головкой, благодаря пазу в уголке под подручником, подручник можно двигать ближе или дальше от точильного камня. Уголок к кожуху также крепится винтом, что позволяет регулировать угол подручника относительно точильного камня.

Из мебельного подвеса изготовил уголок для крепления защитного стекла, для этого использовал кусок оргстекла толщиной 6 мм.

Точильный камень использовал 200х20 мм серого цвета – мне больше такие нравятся по жесткости, белые сильно сыпятся. Я знаю про маркировку камней, но я не занимаюсь профессиональной обработкой стали, чтобы долго подбирать камень по параметрам.

При установке камня подложил две шайбы из картона, как и требуется, чтобы при затягивании гаек, точильный камень не лопнул.

Подбор электродвигателя

Чтобы сделать наждак самостоятельно, в первую очередь необходимо подобрать подходящий электродвигатель. Чаще всего это мотор от стиральной машины старого образца, например, Малютки — он как нельзя лучше подходит для этой цели. Такой мотор отвечает определенным требованиям: его мощность в пределах 100-200 Вт, а число оборотов не превышает 1500 оборотов в минуту. Если частота вращения будет больше, то возникнет опасность разрушения абразивного круга.

Чтобы сделать самодельный наждак, можно применить и любой другой электродвигатель. Он должен отвечать определенным параметрам.

  1. Вращение вала должно быть минимальным. Лучше всего подходят моторы, имеющие не более 1 000 оборотов в минуту.
  2. Мощность двигателя должна быть в пределах от 100 Вт до 1 Квт. Чаще всего используются моторы мощностью 400 Вт.
  3. Желательно, чтобы он имел лапы для крепления.
  4. Лучше всего подходит однофазный или асинхронный мотор, рассчитанный на включение в сеть 220 вольт.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

  • электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
  • электрическая дрель с набором сверл;
  • шуруповерт или фигурная отвертка;
  • угловая шлифмашина;
  • паяльник на 100 Вт;
  • маленькая стамеска;
  • угольник с одним из углов на 90 градусов;
  • штангенциркуль;
  • чертежный циркуль;
  • чертежный карандаш и рулетка;
  • ножницы по металлу;
  • настольные тиски;
  • отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

  • модель советского электродвигателя от стиральной машины с конденсаторами;
  • тумблер на нагрузку до 1.0 кВт;
  • шнур с розеткой длиной 2 метра;
  • маленький точильный камень с диаметром посадочного отверстия 32 мм;
  • плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
  • фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
  • брус размером 60х60 мм и высотой 0.2 метра;
  • саморезы по дереву на 50 и 20 мм с прессшайбой;
  • оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
  • резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

  • самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
  • рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
  • мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
  • если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
  • двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Как осуществляется сборка наждака

Схема наждака из двигателя от стиральной машины.

Самодельный наждак может иметь вид, отличный от стандартного, но основные составляющие элементы всегда одинаковы. К ним относят:

  • электрический двигатель;
  • точильный камень с фиксатором;
  • станина;
  • защитный кожух;
  • подручник.

Сборка всех частей воедино начинается с выбора материала для основы – станины. Она может быть изготовлена из листового металла, дерева или прочного толстого пластика. Предпочтение следует отдавать металлу, так как он обладает высокими показателями надежности, пожарной безопасности и обеспечивает благодаря своему весу устойчивость устройства на любой поверхности. В случае крепления устройства болтами, в местах крепления можно использовать резиновые прокладки. Они уменьшают вибрацию, возникающую при работе наждака. Также разборная конструкция позволяет в любой момент осуществить перевозку инструмента на другое место работы.

В случае выбора не металлического, а пластикового или деревянного основания, его поверхность в рабочей зоне должна быть покрыта слоем оцинкованного железа толщиной в 0.5-1 мм. Это обезопасит рабочее место от возгорания вследствие попадания раскаленных искр на легковоспламеняемую поверхность.

Рисунок 1. Схема переходника для вала.

Электрический двигатель имеет в своем корпусе 4 длинные монтажные шпильки, наличие которых сильно облегчает монтаж мотора на станине. Для этого к поверхности металла приваривают или прикручивают болтами два железных уголка, разместив их параллельно. В них проделывают по два отверстия, к которым и будут прикреплены шпильки. Установку мотора можно произвести слегка переоборудовав либо оставив в первоначальном виде родной кронштейн двигателя, которым он крепится к корпусу стиральной машины.

Самый сложный этап сборки самодельного приспособления – найти или изготовить фиксатор для точильного круга. Вследствие того, что вал ротора имеет меньший размер, чем диаметр отверстия в точильном камне, может понадобиться специальный переходник (рис. 1). Он позволяет надежно фиксировать камень, не давая ему проскальзывать. С обратной стороны точильный камень крепят к переходнику гайкой, под которую устанавливают картонную прокладку. Резьба гайки выбирается правой или левой, в зависимости от направления движения точильного круга: при движении по часовой стрелке гайку ставят с левосторонней резьбой, в обратном случае – с правосторонней. Картонная прокладка используется для того, чтобы чрезмерное усилие зажима не привело к разрушению абразивного камня.

Важнейший показатель, которым должен обладать самодельный наждак – безопасность.

Рисунок 2. Для заточки углов лучше сделать регулируемый подручник.

Поэтому такое устройство в обязательном порядке должно быть оборудовано защитным кожухом, который может спасти не только от мелких частиц металла и искр, но и свести к минимуму риск увечий в случае неожиданного раскола точильного камня. Для удобства работы, кожух можно сделать из прозрачного ударопрочного пластика. Кроме пластика, можно использовать листовое железо толщиной от 2-2.5 мм. Не стоит забывать и о постоянном использовании средств индивидуальной защиты глаз и рук.

Правильно распределить нагрузку на материал позволяет небольшая металлическая пластина – подручник. Она предназначена для опирания на нее инструментов или материалов при обработке. Подручник можно сделать регулируемым (рис. 2), таким образом точило можно будет оптимально использовать для заточки резцов и других инструментов, для которых важен угол рабочей поверхности.

Для чего нужен наждак

Наждачный станок пригодится для таких работ:

  • Восстановление режущих качеств сверла. Чтобы не покупать новые сверла, нужно знать, как затачивать старые. Во время работы дрелью сверло сильно нагревается, из-за чего постоянно тупится. Переточив его на станке, вы сможете пользоваться им еще много раз.
  • Заточка ножей, ножниц, лопат и других инструментов. Благодаря самодельному станку из стирального двигателя ваши ножи будут всегда заточены, а ножницы станут отлично резать. Для этого не нужно применять особых усилий.
  • Если заменить наждачный круг на полировочный, можно без труда обрабатывать изделия и детали.

Этапы работ по изготовлению наждака

1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

4. Изготовление вспомогательного столика.

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

5. За счёт болтового соединения, выполняется крепёж столика к раме.

6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

7. Все металлические части конструкции покрываются краской по металлу.

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
