Как отрегулировать бензопилу?
Карбюратор – это один из важнейших элементов бензопилы, основная функция которого заключается в обогащении топлива воздухом и мгновенной подачи готовой смеси в цилиндр силового агрегата.
О неисправностях карбюратора говорят следующие признаки:
- проблемы с запуском бензиновой пилы – для включения мотора требуется приложить больше усилий, чем обычно;
- нестабильная работа ДВС в разных режимах – заметны перебои при вращении мотора на холостых оборотах, а также при переходе на низкие и высокие обороты;
- резкое увеличение объемов потребляемого горючего – в среднем количество топлива повышается на 20–30%;
- повышение количества выбрасываемых отработанных газов – объемы газов увеличиваются на 50–60%, а сами испарения обретают темно-синий, коричневый или черный цвет.
Регулировка бензопилы должна выполняться на полностью исправном и стабильно работающем двигателе. Перед началом настройки потребуется промыть или заменить фильтра, проверить целостность топливных трубок, а также убедиться в отсутствии заусенцев и других повреждений на поверхности цилиндра и других деталях силового агрегата бензопилы.
Для возможности самостоятельной регулировки цепного бензоинструмента в устройстве его карбюратора предусмотрены стальные подпружиненные винты. Их количество и маркировка зависят от бренда-производителя бензопилы.
Порядок регулировки топливного узла для большинства бензопил выглядит почти одинаково.
Алгоритм действий должен быть таким:
Вначале пилу нужно заглушить и дождаться остывания ее ДВС;
После этого все имеющиеся в устройстве ее карбюратора винты необходимо закрутить по ходу стрелки часов до упора;
Затем каждый из винтов нужно повернуть на четвертую или пятую часть оборота в обратном направлении;
Далее нужно настроить работу силового агрегата на низких оборотах. Для этого соответствующий винт потребуется начать медленно поворачивать в разные стороны
Как только мотор станет работать максимально тихо и стабильно, винт нужно оставить;
Чтобы настроить холостой ход на бензопиле, необходимо обратить внимание на цепь. Если она вращается на шине, значит необходимо найти то положение винта, при котором она будет стоять неподвижно;
В конце останется настроить работу ДВС на высоких оборотах
Для этого к цилиндру мотора потребуется подключить тахометр и начать вращение соответствующего винта до тех пор, пока показатели на шкале прибора и указания в инструкции по эксплуатации не совпадут. К примеру, если в руководстве к пиле указано, что ее максимальные обороты должны составлять 12500 об/мин, значит это же число должно быть указано на шкале тахометра во время регулировки.
https://youtube.com/watch?v=VOWwCeozRTY
Чтобы проверить работу бензопилы после настройки, необходимо заглушить ее и дождаться полного остывания мотора. После этого нужно завести двигатель и начать плавно выжимать рычаг акселератора. Если одновременно с этим силовой агрегат плавно набирает обороты, значит регулировка пилы была выполнена правильно.
Что делать, если ничего не помогло?
Если бензопила по-прежнему не заводится, а причины и способы устранения выявить не удалось, то это повод для визита в сервисный центр. Но если поблизости его нет, то можно попробовать выполнить ряд иных действий, всё это на свой страх и риск.
Порой единственный выход — обратиться за помощью в сервисный центр
Какими ещё могут быть причины неисправностей:
- Низкая степень сжатия в цилиндрах – если компрессионные кольца износились или деформировались, то между ними и стенками цилиндров чрезмерно большой зазор. Из-за этого топливная смесь не сгорает, а просачивается наружу.
- Не настроен карбюратор – правильно наладить устройство для любителя сложно, но попробовать стоит.
- Механические неисправности – если перед поломкой слышались посторонние звуки: скрежет, лязг, звон, то вероятно внутренние части двигателя разрушены. Без опыта капитального ремонта двухтактных моторов что-то сделать будет крайне сложно.
Компрессия замеряется при помощи одноимённого устройства (компрессометра). Он вкручивается вместо свечки зажигания, после чего нужно попробовать «завести» мотор. Показание, которое появится на циферблате, будет значением фактической компрессии. Номинальное значение придётся отыскать в документации на двигатель.
Если нет компрессометра, то делаем так:
Выкручиваем свечку
Прикладываем палец к отверстию
Пробуем крутить мотор
Палец должен втягиваться довольно плотно, это означает, что с компрессией всё более или менее в норме. Если разряжение отсутствует, придётся проводить капремонт.
Ещё одной проблемой может оказаться повреждённая прокладка между картером мотора и цилиндром. Это выясняется опытным путём. Нужно:
- Снять трубку с карбюратора (сверху).
- Налить топливо в пробку.
- Завести трубочку, снятую ранее, в налитый бензин.
- Покрутить мотор и понаблюдать за результатом.
Горючая смесь может втягиваться в цилиндр или нет. В первом случае – нет проблем. Во втором – компрессии в картере нет, поэтому прокладку необходимо поменять.
При замене надо обязательно использовать герметик для обеспечения лучшей герметичности.
Неполадки в модуле зажигания
Зазор между катушкой зажигания и маховиком бензопилы
Заглянуть вовнутрь блока зажигания не получится. А причиной этому служит неразборная конструкция. В сервисных центрах проверку его работоспособности проводят с помощью специального инструмента. Устранить неполадки в домашних условиях удастся, если произвести замену блока.
Но прежде чем бежать в магазин за новым блоком зажигания для бензопилы Штиль, необходимо убедиться, что проблема не кроется в неправильном зазоре между контактами маховика и модуля зажигания. Причиной отсутствия искры может стать как слишком большой зазор, так и его полное отсутствие. В последнем случае маховик начнет соприкасаться с контактами модуля, в результате чего на нем образуются царапины.
Для этого нужно произвести следующие манипуляции:
Устройство стартера бензопилы
- снять стартер;
- ослабить винты крепления модуля зажигания;
- положить между модулем и маховиком пластину, вырезанную из обычной пластиковой бутылки;
- затянуть винты.
Если все эти манипуляции привели к появлению искры, бензопила Штиль готова к дальнейшей работе. В противном случае придется провести повторный осмотр. Если в результате осмотра вновь выявлено отсутствие зазора, придется искать причину в подшипниках коленчатого вала.
Характерные неисправности бензопил
Определив причины поломки бензопилы, можно приступать к их устранению. Чтобы устранить ту или иную поломку, необходимо знать, какие способы для этого существуют. Для начала разберемся, какие же неисправности бензопил могут возникать в ходе их эксплуатации:
https://youtube.com/watch?v=ENK8zzdueQw
- Неполадки с двигателем. Двигатель может не заводиться или же сразу глохнуть после запуска. Кроме того, могут также наблюдаться такие проблемы, как невозможность развития полной мощности двигателя, что зачастую может зависеть от качества воздушно-топливной смеси. Если двигатель работает неустойчиво, то значит подошло время провести его диагностику.
- Неисправности в системе зажигания. Если двигатель не заводится, то нужно первоначально осмотреть свечу зажигания. Наличие нагара на свече зажигания говорит о том, что нарушено соотношение бензина и масла или же одно из этих веществ является некачественным. Если же свеча мокрая, то это свидетельствует о переизбытке топлива. Необходимо осуществить правильную настройку карбюратора. Обязательно следует проверить наличие искры на свече зажигания, что позволит убедиться в ее исправности.
- Поломки в системе подачи топлива. Причинами неработоспособности данной системы является: загрязнение топливного фильтра, засорение отверстия в крышке бака, а также недостаток количества поступающей топливной смеси в цилиндр.
- Поломка карбюратора. Необходимо осуществить проверку данного механизма и его очистку. Определить причину неисправности в карбюраторе достаточно проблематично, если нет опыта, поэтому рекомендуется обратиться к специалистам.
- Неисправность системы отвода выхлопных газов. С течением времени стенки выхлопной трубы набиваются нагаром, что способствует сокращению диаметра трубки отвода выхлопных газов.
- Неисправность поршня или цилиндра. Являются одними из самых серьезных поломок, в результате чего потребуется выполнить капитальный ремонт мотора. На поршне или в цилиндре появляются царапины и задиры, а также изнашиваются поршневые кольца или подшипники коленчатого вала.
- Неисправность системы смазки цепи. Если не поступает масло на цепь, то это может привести к ряду негативных последствий. Поэтому рекомендуется после каждой заправки масла, осуществлять проверку его расхода. Причинами того, что масло не поступает на цепь, могут быть засорения каналов или неисправность маслонасоса.
- Поломка ручного тормоза цепи. Возникает по причине загрязнения тормозной ленты смазкой или опилками. Эксплуатировать инструмент с такой поломкой категорически запрещено.
Большинство из вышеперечисленных поломок можно устранить самостоятельно при наличии опыта, если же его нет, то можно пробовать устранять неисправности под руководством специалиста. В любом случае, следует для начала самостоятельно выяснить причину поломки, а после решать, как и кто ее сможет устранить.
№2. Двигатель глохнет
Двигатель запустился, но на холостых оборотах или при нагрузке бензопила глохнет. В этом случае чаще всего следует произвести те же действия, что описаны выше.
Как отрегулировать бензопилу, зависит от того, когда именно начинаются проблемы:
Глохнет сразу после запуска:
- Топливная смесь приготовлена неправильно, в ней слишком много масла, поэтому октановое число бензина меньше, чем должно быть, поэтому бензопила работает только на подсосе или сразу же глохнет.
- Нагар на свече зажигания или неправильный зазор между свечой и проводом.
Глохнет и на холостых оборотах не работает:
- Забился глушитель. Необходимо произвести очистку от нагара.
- Сбились настройки карбюратора. Требуется регулировка холостого хода на бензопиле. Она выполняется при помощи регулировочных болтов, имеющих маркировку L и H. Как отрегулировать холостой ход, смотрите в статье про регулировку карбюратора.
Глохнет на максимальных оборотах и работает только на подсосе
- Забит воздушный или топливный фильтр. Нужно прочистить и проверить уплотнения.
- Забит сапун и из-за этого не поступает топливо и не работает подкачка бензина на бензопиле. Возьмите иглу и аккуратно прочистите сапун.
- Неисправность бензонасоса. Снимите насос и проверьте, не сочится ли из него бензин. Если сочится – замените уплотнительную прокладку или сам насос.
Бензопила не пилит под нагрузкой и глохнет
- Забит воздушный фильтр. Необходимо достать фильтр, хорошо прочистить или даже промыть, просушить и установить обратно.
- Неправильная пропорция маслобензиновой смеси. Слейте топливо и заново смешайте масло и бензин в правильной пропорции.
Есть ли в баке топливо и какое у него качество
Проверка наличия топлива в баке — это первое, с чего нужно начать диагностику. Даже если визуально в баке еще имеется топливо, то убедитесь в том, что топливопровод в него опущен. Если топлива в баке на донышке, то это и является главной причиной того, что невозможно завести двигатель. После доливания топлива в бак, необходимо прокачать систему, и только после этого осуществлять пробный запуск мотора.
Если в баке достаточно топлива, то убедитесь, что подающий шланг внутри бака не отсоединился. На некоторых моделях бензопил такая неисправность является «болезнью». Если бак полный, то это вовсе не означает, что поломка не связана с топливной системой. Проверьте качество топлива (масла и бензина). Бензин для бензопил используется преимущественно марки АИ-92. В качестве масла нужно использовать только специальное двухтактное, но никак не моторное или вовсе отработку.
Приготовленную топливную смесь нельзя хранить более 2 недель, так как смесь начинает терять свои свойства, что сказывается негативно не только на работе двигателя, но и на его запуске. Как влияет некачественная смесь на запуск мотора, спросите вы? Все очень просто, при длительном хранении смеси, происходит выпадение масла в осадок, что приводит к возникновению закупоривания каналов и жиклеров карбюратора.
В инструкции для каждой марки бензопилы указываются рекомендации о том, в каком соотношении следует разводить бензин с маслом. Именно такой рекомендации следует придерживаться при приготовлении смеси для двухтактного двигателя бензопилы, иначе это существенно сократит срок службы вашего инструмента.
Почему не поступает бензин в бензопиле?
Согласно отзывам владельцев китайских бензопил, техника довольно часто ломается и поломка сопровождается отсутствием подачи топлива в карбюратор. Если вышеуказанные советы вы применили, необходимо провести диагностику следующих элементов:
Игла карбюратора. На дешевых бензопилах часто залипает игла в карбюраторе, которая не дает поступать топливу. Иногда достаточно просто пошевелить иглу и правильно ее установить.
Сальники. Китайские и даже фирменные бензопилы могут иметь некачественные сальники с плохой герметичностью. Топливо перестает поступать когда через сальники начинает выдавливать топливную смесь. Через сальники вполне возможна утечка бензина.
Проверка сапуна
Именно сапун играет серьезную роль при заведении бензопилы, найти такую деталь можно возле крышки бензобака, а точнее в районе отверстия для воздуха. Сапун выполняет простую, но важную роль — не дает горючему вытекать и устанавливает правильное давление воздуха. Именно благодаря этому воздуху топливо поступает в карбюратор, и неисправность данного элемента является частой причиной, когда топливо не поступает в бензопилу. Нарушенная работа сапуна послужит образованию негативного давления, от которого бензин не сможет поступить к карбюратору при попытке завести инструмент.
Проверить работоспособность сапуна довольно просто, отключите бензинов ую трубку от карбюратора и проверьте как течет топливо. Если бензин течет небольшой струей, все в порядке, если не течет вовсе — сапун скорее забит грязью. При правильном выполнении можно почистить деталь, иногда проще заменить на новую. Процедура чистки выполняется либо вручную, либо подачей сильной струи сжатого воздуха.

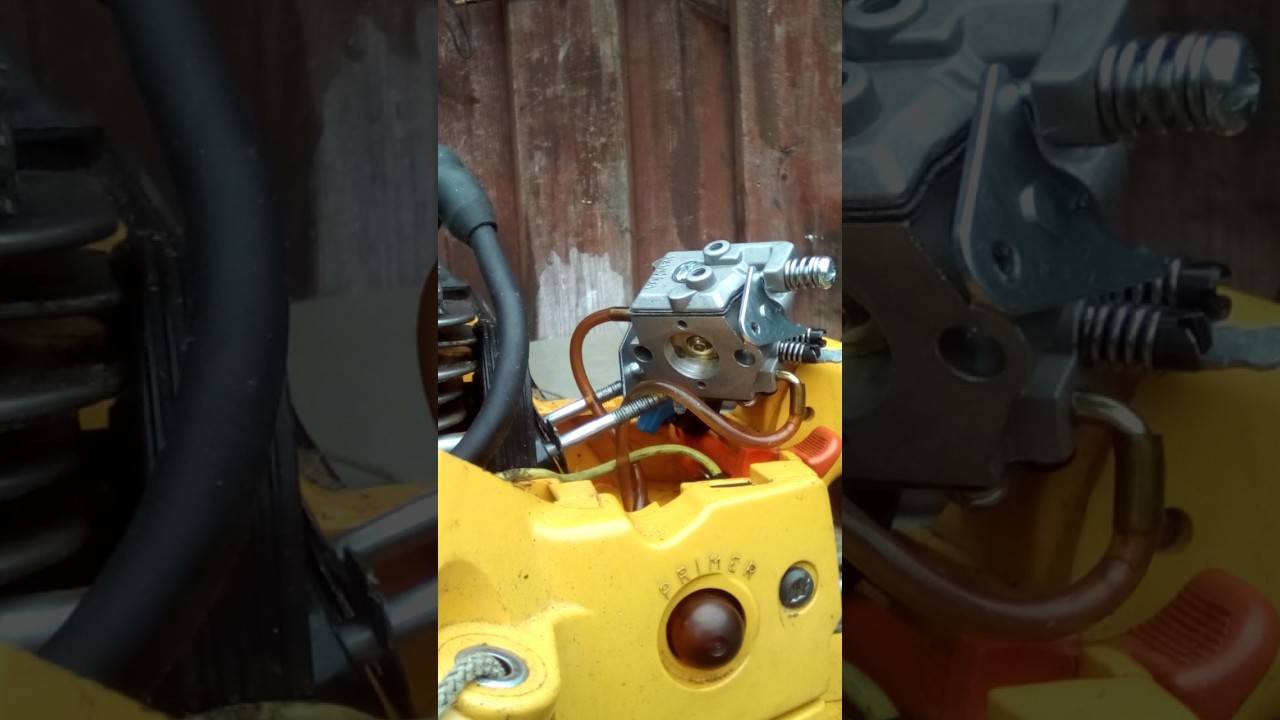

Как правильно отрегулировать карбюратор на бензопиле своими руками
Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.
Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.
- H: отвечает за работу главного жиклера и регулирует максимальные обороты.
- L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
- S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.
Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:
Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы
Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.
После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.
Принцип работы
Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:
- стартер;
- маховик, он же узел охлаждения;
- блок зажигания;
- механизм сцепления и тормоза;
- карбюратор с компенсатором STIHL;
- воздушный фильтр;
- топливный и масляный бак;
- глушитель;
- антивибрационная система.
Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.
В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается. Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.
Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
Диагностика и устранение неполадок в топливной системе
Бензопила Штиль может не заводиться и при наличии искры. В этом случае необходимо искать неполадки в работе топливной системы. Для этого нужно осмотреть свечу на предмет мокрого налета. Его присутствие указывает на чрезмерную подачу топлива. Когда топливная смесь начинает буквально заливать свечу, она не может его воспламенить.
Что делать, если заливает свечу
Причиной заливки свечи может стать карбюратор или неправильный запуск холодного двигателя. Прежде чем лезть в карбюратор, нужно «продуть» двигатель. Для проведения этой операции потребуется выполнить определенную последовательность действий:
Неисправности свечей бензопилы
- выкрутить свечу;
- перевернуть бензопилу Штиль, слив топливо;
- в этом же состоянии несколько раз дернуть за ручку стартера, удалив остатки топлива;
- вкрутить свечу на место;
- установить рычаг управления двигателем в положение горячего старта;
- дернуть несколько раз ручку стартера.
Все эти манипуляции нужно проводить при выключенном зажигании, расположившись как можно дальше от открытого огня.
Если проблема заключалась в неправильном запуске холодного двигателя, его «продувка» поможет вернуть бензопиле Штиль работоспособность. Если даже после «продувки» не заводится бензопила Штиль 180, нужно искать решение проблемы в карбюраторе.
Чем промывать карбюратор бензопилы?
Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.
Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.
Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.
