Не заводится бензопила huter bs 45m

Технические характеристики

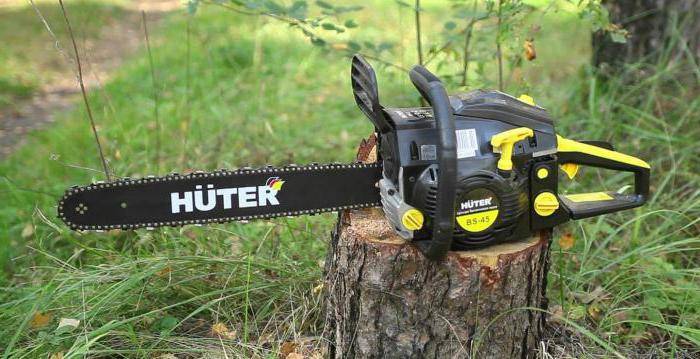

Цепная пила Хутер БС-45 получает привод от встроенного в корпус двухтактного ДВС воздушного охлаждения, работающего на смеси бензина типа А-92 и масла для двухтактных двигателей. Компактный и удобный в обслуживании силовой агрегат объемом 45 см3 на рабочем режиме развивает мощность в 2.3 л.с.

В достоинствах двигателя:

• изготовленные из кованой стали детали кривошипно-шатунного механизма и прецизионный уровень заводской сборки;
• нанесенное на зеркало цилиндра износостойкое хромовое покрытие;
• возможность полноценной эксплуатации в широком диапазоне зимних и летних температур.

Автономность работы пилы повышена за счет увеличения объема топливного бака до 550 мл.

Модель	Huter BS-45/45M
Производитель	Huter
Производство (сборка)	Китай
Родина бренда	Германия
Применение пилы	Бытовые работы
Мощность, л.с. (кВт)	2,3 (1,7)/2,44 (1,8)
Объем двигателя, см3	45
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,5
Количество звеньев, шт	72/57
Объем топливного бака, л	0,55
Объем масляного бака, л	0,21
Длина шины, см (дюймы)	45(18)/40(16)
Гарантия, лет	1
Вес, кг	7
Инструкция

Особенности возврата бензопильного брака

Проверить приобретенный в магазине инструмент в работе, удается не всегда, поскольку даже солидные торговые организации, ссылаясь на отсутствие условий и пожарные правила, предпродажную подготовку сокращают до минимума.

• Каждая новая модель конструкционно может отличаться от предыдущих разработок. Поэтому началу подготовки владельцем инструмента к первому запуску, предшествует изучение руководства по эксплуатации. Работа выполняется в соответствии с рекомендациями производителя.
• Если новый инструмент имеет явно выраженные повреждения, не запускается или разукомплектован, бензопилу желательно вернуть продавцу.
• Магазин обязан принять бракованный товар, обменять на идентичную модель или вернуть деньги. Возврату не подлежат бензопилы, имеющие явно выраженные следы разборки или эксплуатационных повреждений.

Дефектная новая бензопила, подлежит обмену по месту покупки на протяжении 14 дней. По истечении этого времени вступают в силу гарантийные обязательства, позволяющие бесплатно устранить неисправность инструмента в сервисном центре.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

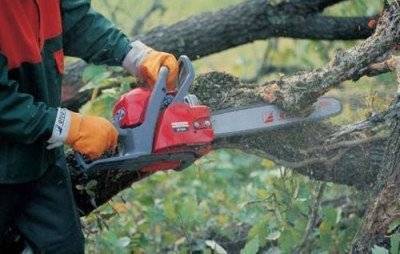

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Система подачи топлива и ее ремонт

Если вы столкнулись с проблемой, которая выражена в том, что топливо не попадает в цилиндр, то произойти это может по причине загрязнения фильтра. Для решения проблемы топливный шланг снимается, что позволит проверить, как течёт топливо. Чистка фильтра требуется в случае, если струя довольно слабая. Его следует вынуть или заменить на новый.

Замена топливного фильтра осуществляется раз в три месяца. Топливо может отсутствовать или присутствовать в недостаточном количестве. Причиной выступает засорение воздушного фильтра. Когда воздух перестает поступать в карбюратор, нарушается работа двигателя. Фильтр следует снять, прочистить в воде, а после высушить и установить на место.

Руководство пользователя

Инструкции, поставляемые с пилой Huter BS 45, довольно подробны.

• Описание файла;
• Описание конфигурации;
• Рекомендации по безопасности;
• Руководство по запуску и эксплуатации инструмента;
• Описание обслуживания
• Алгоритм заточки цепей;
• Инструкция по приготовлению топливной смеси и заправке бензопилой.

Важно! При покупке новой бензопилы не забывайте читать инструкцию. Содержащаяся в нем информация поможет избежать типичных ошибок, которые приводят к поломке бензопилы

Помните, что неисправности из-за неправильного использования являются основанием для отказа в гарантийном ремонте.

Почему не заводится и что делать

Среди неисправностей бензопилы Хускварна выделяют слабый запуск двигателя. Мотор или совсем невозможно завести, или он плохо заводится.

На вопрос, почему не заводится бензопила, однозначного ответа нет. Главной сборочной единицей инструмента является двигатель. На стабильность работы влияют такие условия:

• смешивание топлива;
• воздух;
• наличие искры;
• смазка.

За каждый фактор отвечает свой рабочий узел:

• за горючую смесь — карбюратор;
• за воздух — система очистки, в частности, воздушный фильтр;
• за искру — механизм зажигания и свеча;
• смазку — смазочная система и бензин.

К распространенной причине того, что бензопилы не заводятся, относят несоблюдение алгоритма запуска. Моторный агрегат должен запускаться только после полной сборки всех деталей:

Тормоз цепи всегда включен. Чтобы не потерять контроль над инструментом, нельзя стартовать в воздухе.

Запуск мотора в холодном состоянии производится так:

1. Кладут инструмент на землю, наступают правой ногой на заднюю ручку, левая рука расположена на передней рукоятке.
2. Пила находится в устойчивом состоянии, цепь не касается грунта.
3. Правой рукой берут рукоятку стартера, тянут шнур, при этом его не закручивают вокруг руки.
4. Как только произойдет первая вспышка, возвращают рычаг воздушной заслонки в начальное положение, открывая ее, и повторяют старт.
5. Газуют и отпускают. Блокировка отключается.
6. Переводят мотор на холостые обороты за счет быстрого выключения газового ограничителя.

Запуск теплого двигателя осуществляется в той же последовательности, но без открытия заслонки.

Если старт произведен правильно, но двигатель не работает, возможная причина — отсутствие топлива в баке, или не заполнена топливная камера карбюратора. Проверяют бак и камеру, наполняют их смесью.

При неисправности зажигательной системы осматривают свечу и проверяют на наличие искры на электродах. Если она мокрая (бензин заливает свечу), а искра не обнаружена, деталь выворачивают, просушивают или меняют. Если она сухая, искра присутствует, то проблемы в топливной аппаратуре — засорение, разгерметизация бензозаборника.

Неисправности магнето также подтверждаются слабой искрой. Несмотря на работу зажигания, может отсутствовать вспышка в цилиндре, при этом свеча, вывернутая из цилиндра, влажная. Способ устранения — продувка цилиндра при открытых заслонках карбюратора.

Электроды системы покрываются нагаром или замаслены. Это устраняется с помощью металлической щетки. Свечу промывают, очищают, дав бензину испариться.

Нарушение зазора между боковым и центральным электродами приводит к плохому старту. Нормальный показатель интервала — 0,6-0,7 мм. Его подгоняют способом подгибки.

При повреждениях керамического изолятора, окружающего центральную свечу, или токоведущей жилы провода производят замену.

Если заводится и глохнет

Бензопила Хускварна заводится и глохнет при нажатии на газ. К этому приводит засор жиклера карбюратора и загрязненность фильтра топливного бака. Дефект устраняют следующим образом:

• отсоединяют топливный шланг от карбюратора;
• производят осмотр вытекания жидкости — сапун чистый, если выходит полная струя.

Следующей причиной, почему глохнет бензопила, является загрязнение глушителя выхлопными смолами. Вопрос решается очисткой.

Износ поршневых колец влияет на работу цилиндропоршневой группы. При наличии люфта во время проверки производят замену деталей.

При запуске двигателя агрегат также может заглохнуть:

• в результате попадания воды в смесь;
• из-за слабой цепной смазки;
• подтекания масляного провода;
• засора каналов.

Внимание обращают на цепь:

• при увеличенной сухости прочищают подающие масло каналы, осматривают элементы соединения штуцеров с трубками;
• при течи масла в соединительных точках или наличии трещин на трубках заделывают герметиком.

Мотор не развивает обороты:

• если пригорают поршневые кольца в канавках;
• при износе и потере эластичности резиновых уплотнителей картера;
• негерметичности соединения цилиндра к картеру;
• из-за неправильной установки угла опережения зажигания;
• в результате загрязнения ребер цилиндра и решетки вентилятора;
• при сильной нагрузке сразу после покупки нового двигателя.

Бензопила Huter BS-40 – оснащение модели

Этот бытовой бензоинструмент адаптирован для работы в сложных погодных условиях. Конструкция модели включает долговечный двигатель, ЦПГ которого изготовлена из закаленного металла и дополнительно покрыта толстым слоем хромированного сплава.

Запуск встроенного силового агрегата этой бензопилы Huter производится при помощи ручного стартера, состоящего из вентилируемого 2-стороннего барабана, усиленного троса и пластиковой рукоятки. Для более плавного пуска холодного мотора производитель оборудовал инструмент системой декомпрессии, стравливающей давление внутри цилиндра.

Бензопила Хутер БС-40 оборудована высокоточной системой зажигания, в которой созданный импульс передается на свечу напрямую, без помощи вспомогательных элементов. Штатное устройство зажигания инструмента состоит из магнето, оборудованного первичной и вторичной обмоткой, а также свечи, расположенной под защитным резиновым колпачком.

Параметры этой бытовой модификации марки Huter включают:

• мощность ДВС – 2,2 л. с.;
• топливный/масляный резервуар – 310/160 мл;
• длина шины/шаг цепи – 40 см/3/8″;
• вес с гарнитурой и заправленными баками – 6,4 кг.

Бензопила оборудована эффективной доработанной системой, устройство которой состоит из 7 усиленных резинометаллических пружин.

Работа карбюратора в зимний период

Люди, работающие с бензопилами, неоднократно замечали, что недорогой инструмент, прекрасно работающий летом, зимой теряет свои характеристики. Например, работающая без нареканий в теплую погоду бензопила “Partner” глохнет с наступлением холодов. С чем это связано? На пилах дорогой ценовой категории карбюратор имеет два режима работы — зимний и летний. Изначально бензопила настроена на летний период. Для того чтобы ее перевести на режим работы на холоде, нужно открыть особую заслонку. Тогда в карбюратор будет засасываться воздух не с улицы, а со стороны горячих цилиндров, что обеспечит стабильную работу в холод. Однако от проблемы холодного запуска зимой это решение не спасает.

Устройство бензопилы карбюраторное

Ремонтные работы не обходятся без знания основ механизма. Понимая компоненты и принцип действия, легче определить причину сбоя.

Любая неисправность в карбюраторе грозит остановить двигатель

Карбюратор является одной из основных функциональных частей двигателя, которая используется для приготовления и подачи топливной смеси, состоящей из определенных пропорций топлива и воздуха. Как только пропорции нарушаются. Двигатель начинает «барахлить» или даже полностью перестает работать.

Вы можете добиться правильной работы карбюратора, изучив его «заправку»:

• Трубка с поперечным клапаном для регулирования расхода воздуха.
• Диффузор. Это сужение для увеличения потока воздуха, расположенное на впуске топлива.
• Распылитель, из которого подается топливо (топливная стрелка на схеме).
• Поплавковая камера, которая регулирует уровень топлива на входе в канал.

Вот как это выглядит на диаграмме:

Диаграмма показывает взаимодействие потока топлива и воздуха

Принцип действия: воздушный поток в диффузоре распыляет топливо, создавая смесь, которая поступает в цилиндр. Чем больше количество подаваемого топлива, тем выше частота вращения двигателя. Карбюраторы разных моделей работают по одной схеме.

Вопросы по самовосстановлению

Проблема во многих случаях осложняется отсутствием полной информации о технике ремонта. По мнению зарубежных производителей, после истощения ресурса пила должна быть выведена из эксплуатации, поэтому ремонтопригодность многих моделей на бюджетном уровне является обоснованным сомнением.

Труднее восстановить бензопилы профессионального уровня.

• Проблема осложняется высокой стоимостью запчастей.
• Возможно, что потребуется специальное оборудование для восстановления эффективности отдельных компонентов и механизмов, в частности, для регулировки топливной аппаратуры.

Замена дорогих фирменных запчастей доступными, но недолговечными китайскими аналогами экономически не оправдывает себя. Практика показывает, что эти компоненты производят ресурс в лучшем случае 50-60%.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Если бензопила не заводится все равно что делать

Выше рассмотрены основные причины, почему не заводится бензопила. Причем это касается инструментов разных марок Штиль, Хускварна, Партнер, Макита, Чемпион и другие. У бензопил Дружба иной принцип работы, но в целом поиск неисправности начинать следует именно с системы зажигания, а точнее — осмотра состояния электродов свечи. Если же проведенные манипуляции не помогают получить желаемый результат, то необходимо прибегнуть к более серьезным действиям. Это означает, что нужно выполнить следующие действия:

1. Проверить исправность карбюратора и произвести его настройку
2. Измерить величину компрессии двигателя, после чего делать соответствующий вывод о его исправности
3.  Проверяется компрессия в картере

Проверка компрессии в цилиндре позволяет оценить состояние и исправность ЦПГ. Для измерения компрессии понадобится компрессометр. Он ввинчивается в свечное отверстие, после чего производится дергание ручки стартера. Компрессометр показывает соответствующее значение давления в цилиндре. Это значение должно быть на уровне 8-12 атмосфер.

Если величина давления существенно ниже, то это прямой признак неисправности устройства. Цилиндропоршневая группа при неисправности заменяется на новую. При установке новой ЦПГ, необходимо тщательно обработать все детали маслом, чтобы в момент запуска двигателя не сформировались сколы и задиры.

Если отсутствует компрессия в картере, то бензопила также не заведется. Причиной снижения величины давления в картере является прокладка, а точнее ее повреждение. Эта прокладка размещена между цилиндром и картером и, чтобы убедиться в ее исправности, следует выполнить такие манипуляции:

1. Отсоединить топливопровод от бака
2. Опустить трубку в емкость с приготовленной смесью бензина и масла
3. Произвести запуск двигателя бензопилы
4. Если двигатель запускается и при этом засасывается топливо, то это говорит об исправности прокладки

Если топливо не всасывается, значит нужно заменить прокладку картера.

Карбюратор — это важный и самый сложный элемент бензопилы. Если все выше проделанные действия не помогли получить положительный результат, то это говорит о том, что неисправен карбюратор. Главная неисправность карбюратора заключается в засорении его каналов и жиклеров. Реже из строя выходят мембраны и прочие элементы. В любом случае, понадобится разобрать карбюратор бензопилы, произвести его очистку и замену вышедших из строя деталей.

Как видно, причин того, что не заводится бензопила, достаточно. Чтобы узнать, что конкретно произошло в вашем случае, нужно вспомнить симптоматику накануне. Возможно перед тем, как бензопила перестала заводиться, наблюдались сбои в работе двигателя, снизилась мощность и производительность, а также были уместны прочие поломки. На основании этих технических симптомов и необходимо начинать поиск. Если не знаете с чего начать, тогда диагностику следует проводить по порядку, как описано в материале.
