Как заточить ножовку
При различных работах с деревом активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:
- заостренные вершины зубьев закругляются;
- их боковые режущие кромки притупляются.
Вследствие этого инструмент теряет функциональность и нуждается в заточке.
Как определить момент, когда ножовка нуждается в заточке?
Люди с большим опытом легко определяют этот момент звуку, издаваемому инструментом при работе, а также по изменению цвета зубьев. Новичкам нужно ориентироваться на следующие признаки:
- работа ножовкой становится тяжелой и требует больших физических усилий;
- становится очень сложно сделать перпендикулярный распил древесины;
- становится сложно удерживать полотно по линии во время работы, он начинает отклоняться в разные стороны;
- полотно ножовки часто заклинивает.
Разводка зубьев
Разводка пилы – это отклонение вершин зубьев от плоскости полотна. Зубья через один отклоняют в разные стороны: нечетные в одну сторону, четные – в другую.
Нужно знать, что качество разводки достаточно сильно влияет на процесс пиления. Поэтому все зубья должны быть отогнуты в разные стороны поочередно на одну и ту же величину, иначе:
- если некоторые зубья отклонены на больший угол, чем остальные, то они будут мешать движению инструмента и быстрее изнашиваться;
- если же отклонение меньше необходимого, то ширина пропила не позволит полотну свободно перемещаться.
Для разводки зубьев пилы используют специальный инструмент – разводку. Простейшая разводка выглядит как небольшая металлическая пластинка с ручкой. В ней имеется прорезь, ширина которой немного больше, чем толщина полотна ножовки.Разведение зубьев происходит следующим образом:
- пилу зажимают в тиски так, чтобы губки тисков заканчивались у основания зубьев;
- затем зубья поочередно помещают в прорезь разводки и, изгибая в средней части, отводят в сторону на заданный угол;
- периодически качество разводки проверяется визуально или при помощи штангенциркуля;
- для проверки качества разводки губки тисков раздвигают на ширину разводки и протягивают между ними пилу (при этом излишний изгиб какого-либо зуба не даст свободно перемещать полотно между губками).
Проверка высоты зубьев ножовки
Поэтому перед заточкой ножовки нужно проверить высоту режущих элементов. Это делают следующим образом:
- на ровную и гладкую поверхность укладывают лист бумаги и плотно прижимают к нему пилу;
- профиль четко отпечатывается на бумаге, и становятся хорошо видны зубья;
- если обнаруживаются более высокие по сравнению с остальными зубья, то пилу зажимают в тиски и их укорачивают до нужной высоты при помощи плоского напильника.
Заточка ножовки
Для заточки потребуется следующий инструмент:
- тиски;
- молоток;
- штангенциркуль;
- плоскогубцы;
- брусок наждачный;
- шкурка наждачная.
Также в арсенале необходимо иметь следующие виды напильников:
- плоский и ромбический с насечкой среднего размера;
- треугольный напильник;
- треугольный с бархатной насечкой;
- надфили с насечками разного калибра.

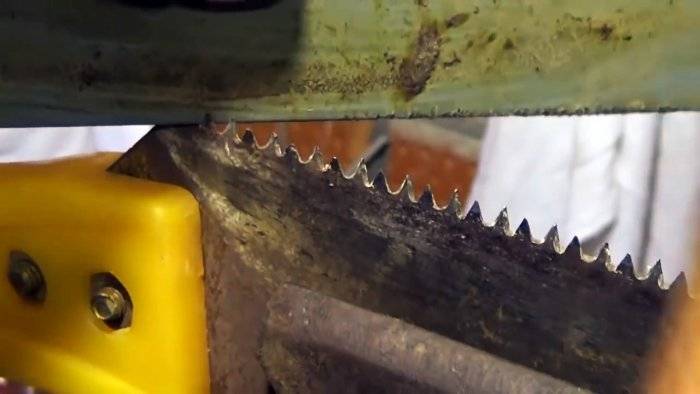

Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов. Если нужно заточить поперечную ножовку, действуют следующим образом:
- полотно закрепляют под углом 45 градусов;
- заточку производят трехгранным напильником с углом при вершине 60 градусов;
- напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
- сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
- после этого ножовка переворачивается и производится обработка левых граней четных зубьев.
При заточке продольной ножовки действуют следующим образом:
- полотно фиксируют вертикально;
- для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
- во время заточки напильник направляется строго параллельно столу;
- в остальном процесс аналогичен предыдущему.
Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.
Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».
Развод зубьев пилы
Зубья ножовки разводят перед тем, как заточить. Полотно должно быть плотно зажато в тисках, зубья очищены от смолы и мелкой древесной пыли. Перед тем, как разводить зубья, нужно откалибровать инструмент. Для этого потребуется набор щупов и металлическая линейка. Величина, на которую следует отгибать зубья, установлена стандартом и составляет в среднем 1/10 шага или расстояния между вершинами. Измерив шаг зубьев, нужно подобрать соответствующий набор щупов или подкладок, общая толщина которого равна дистанции развода.
Вначале следует выбрать произвольный зуб и отогнуть его на некую величину, на глаз добиваясь правильной величины отгиба. После этого к плоскости полотна прижимается набор дистанционных подкладок, общая толщина которых эквивалентна величине развода. Металлическую линейку нужно прижать кромкой к подкладкам и добиться, чтобы при прохождении мимо вершины зуба обеспечивалось лишь лёгкое касание.
Далее всё просто: когда контрольный зуб отогнут на нужную величину, по нему устанавливается ограничитель наклона разводки, он должен упираться в бок полотна пилы. Иногда требуется сместить ограничитель, чтобы за счёт более сильного отгибания скомпенсировать обратную деформацию зубьев, появляющуюся вследствие упругих свойств полотна. Начиная от контрольного зуба, отгибают все остальные, поочередно в противоположных направлениях. Для ускорения процесса рекомендуется сначала делать отгиб только в одну сторону, а затем в другую, в обоих случаях отгибая зубья через один. Остается добавить, что развод в процессе эксплуатации садится в 2–3 раза медленнее заточки. Чтобы проверить, хорошо ли разведена ножовка, необходимо измерить штангенциркулем толщину зубчатой части в разных местах- она должна быть на 20% больше номинальной толщины полотна.
Как правильно точить и разводить пилу
В этом случае при сцеплении с заготовкой в процессе пиления участвует меньше зубьев, при этом давление возрастает и пила работает лучше.
На рисунке 51 показана последовательность подготовки ножовки к работе.
Рис. 51. Подготовка ножовки к работе: а – выравнивание зубьев; б – заточка.
Большое значение имеет ручка. Она может быть деревянной или пластмассовой, главное, чтобы было удобно держать в руке. Весьма неудобна в работе железная штампованная ручка – от нее быстрее устает рука, образуются мозоли.
При хранении пилы на ее зубья лучше надеть разрезанный вдоль отрезок шланга или ПВХ-трубки.
Чтобы пила не застревала в древесине, ее зубья должны быть разведены – отогнуты через один влево и вправо. За счет этого ширина пропила получается чуть больше толщины полотна пилы, благодаря чему она не застревает в пропиле.
Для разведения пилы существует специальный инструмент – разводка
, с помощью которой зубья пилы отгибают в стороны примерно на 0,5 мм (рис. 52).
Рис. 52. Разводка и шаблон для проверки правильности разведения пилы: а – разводка; б – шаблон: 1 – выступ; 2 – гайка установочного винта; 3 – полотно пилы; 4 – пластинка; 5 – пружина.
При этом развод зубьев с каждой стороны должен быть одинаковым. Если после разводки отдельные зубья оказываются отогнутыми больше других, их исправляют – отгибают в одну линию с остальными. Если зубья разные по высоте, то перед заточкой их выравнивают с помощью напильника (рис. 52, б).
Развод и заточку зубьев ножовки можно также произвести с помощью тисков, плоскогубцев и трехгранного напильника с мелкой насечкой (рис. 53).
Рис. 53. Подготовка ножовки к работе: а – развод зубьев; б – заточка.
Сначала с помощью деревянной прокладки закрепляют полотно в тисках и плоскогубцами начинают осторожно отводить верхушки зубьев поочередно то в одну, то в другую сторону (рис. 53, а), но не больше чем на половину толщины полотна
Более широкий развод лишь повредит, так как пропил получится слишком широким и неровным. Необходимо следить и за тем, чтобы развод у всех зубьев был одинаковым, в противном случае в процессе пиления будут участвовать не все зубья, а только наиболее отогнутые и работать такой пилой будет трудно. Разводимые зубья должны находиться в пределах прокладки, поэтому положение полотна время от времени изменяют.
Заточку пилы производят трехгранным напильником. Полотно зажимают в тисках и перемещают по мере затачивания зубьев. Существует две разновидности заточки – косая и прямая.
Если пила предназначена для смешанного продольно-поперечного пиления и ее зубья имеют форму прямоугольного треугольника, применяется более простая прямая заточка, при выполнении которой напильник держат перпендикулярно полотну (рис. 53, б).
Вставляя его поочередно в каждый промежуток между зубьями, с легким нажимом проводят по их кромкам в направлении от себя. При этом грани напильника должны плотно прилегать к кромкам. Обратное движение выполняют, приподнимая напильник так, чтобы он не касался пилы. Долго водить напильником по одному и тому же месту не стоит, достаточно пройтись по каждому зубу 3 раза, а при повторном затачивании хватит и одного.
Из книги: Коршевер Н. Г. Работы по дереву и стеклу
На Оглавление
Особенности ножовки по дереву
Форма зубьев пилы для резки древесины.

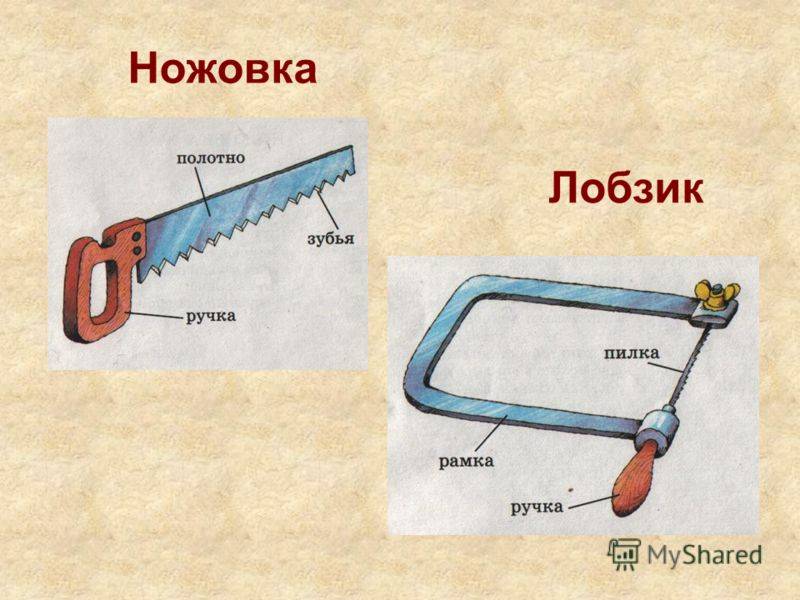

Ножовка по дереву представляет собой пилу, выполненную в виде стального полотна, одна из кромок которого выполняет функция резания. Режущим элементом любой ножовки является ряд зубьев, нарезанных на кромке полотна под определенным углом. По размеру различают крупные, средние и мелкие зубья. Они имеют следующие параметры: крупные – нарезаются в количестве 3-6 штук на 1 дюйм при шаге 4-8 мм; мелкие – с шагом 2-2,5 мм; средние – с шагом 3-3,5 мм.
В зависимости от назначения ножовки форма зубьев может быть различной. При пилении древесины поперек волокон (поперечная ножовка) режущие элементы должны быть в виде равнобедренного треугольника с углом в вершине порядка 40º для мягких древесин и 50-60º для твердых. Зубья в этом случае располагаются вертикально. Для распиливания древесины в продольном направлении используется ножовка с наклоненными режущими элементами (продольная ножовка). Угол отклонения от перпендикуляра составляет 10-20º. При распиливании древесины в обоих направлениях можно использовать ножовку смешанного типа с наклоном режущих элементов не более 10º.
Для устранения эффекта заклинивания полотна при пилении на режущей кромке выполнена разводка. Она достигается поочередным наклоном зубьев в разные стороны. Ширина разводки (ширина ножовки по внешней поверхности разведенных зубьев) должна превышать толщину стального полотна в 1,5-2 раза. Все зубья по боковым кромкам заточены односторонне. Угол заточки составляет 60-75º. Вершина заострена.
Заточка ножовки по дереву своими руками
Если в инструкции к полотну не указаны точные параметры, разводка делается по общим правилам: Вылет режущей кромки по ширине должен составлять 1,5 – 2 толщины полотна. Более широкую разводку делают для мокрой древесины, или в случае распила вдоль волокон. Если при обработке такой древесины ширина зубьев будет небольшой, полотно заклинит в разрезе.
И напротив, при широкой разводке, обрабатывать нормальную древесину поперек волокон будет неудобно. Рез получится неровным, и вам придется прикладывать больше усилий для прохода пилы.
Существуют удобные приспособления для разводки зубьев, при помощи которых можно за несколько минут выправить длинное полотно. Однако такие клещи стоят дорого.
Большинство домашних мастеров по старинке пользуются традиционными разводными пластинами, с ручной настройкой и упором.
Полотно зажимается в тиски, или прижимается к верстаку с помощью длинного бруска и струбцин. Зубья ровняются через один, сначала одна сторона, затем другая.
Затем необходимо выровнять высоту режущих кромок. Для этого на мягкую ровную доску кладется лист бумаги, и к нему вертикально прижимается полотно (режущей частью). По отпечатку будет видно, какие зубья имеют разную высоту.
Заточка ножовки по дереву своими руками видео от мастера handyMEN
Желательно подогнать размер под один уровень, иначе вам придется прилагать больше усилий при распиле. Разумеется, если один-два зуба сточены сильнее, ровнять остальные под эту высоту неразумно. Если же большинство резцов в разнобой – надо максимально уравнять их размеры.
После выравнивания можно начинать точить ножовку по дереву. Легче всего обслуживается ножовка с крупным зубом. Для заточки можно использовать напильник с мелкой насечкой и обычные тиски.
Зачем и когда точить
Рассматриваемый инструмент в ходе эксплуатации подвергается различным нагрузкам, что приводит к притуплению зубьев. Если пилить пилой, у которой притуплены зубья, то результат будет гораздо менее эффективен, по сравнению с острой. Кроме того, использовать пилу с притупленными зубьями не рекомендуется по следующим причинам:
Необходимо точить
- Снижение производительности инструмента. Будут расходоваться не только силы мастера, но еще и его время.
- Снижение точности работ. Ножовкой с тупыми зубьями невозможно ровно пилить древесные материалы, а тем более делать это аккуратно.
- Опасность применения инструмента. В ходе работ пилка будет застревать, заклинивать, сходить с линии распила, поэтому такие работы могут быть опасными для мастера.
Острой ножовкой не только легче работать, но и намного безопаснее
Чтобы определить, что пришла пора для заточки полотна ножовки по дереву, следует обратить внимание на такие факторы:
- Полотно издает характерный тупой звук. Если мастер часто использует ножовку, то ему не составит труда определить такой звук.
- Кончики зубьев скругляются.
- Пилка при попытке пилить древесину, отказывается выполнять свою задачу.
Эти факторы говорят о том, что пришла пора затачивать ножовку по дереву своими руками. Но прежде чем браться за напильник, следует определить, подлежат ли данные звенья заточке.
Как правильно заточить ленточную пилу
Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.
Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:
- разводка – отклонение зубьев от плоскости основного полотна пилы;
- высота зубьев – расстояние между верхней точкой и основанием;
- шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
- угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.
Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.
Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.
Разводка
Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.
Существует 3 способа развести пилу:
- классический – зубья попеременно отклоняются в правую и левую сторону;
- зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
- волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.
Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.
Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.
Заточка
Это основной этап правки режущей кромки, который может выполняться двумя способами.
Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.
Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.
Заточка зубьев выполняется вручную или на специализированном оборудовании.
В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.
Для автоматической заточки используются алмазные, эльборовые и корундовые круги
Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной
Это интересно: Стеклянные межкомнатные двери из матового стекла: рассматриваем развернуто
Лучшие ножовки по дереву
Модели ножовок, о которых мы расскажем далее, получили очень хорошие отзывы как по результатам специальных тестирований инструмента, так и, по мнению опытных мастеров. Мы составили рейтинг, в котором ножовки расположены по возрастающей ценовой категории, от самого бюджетного варианта до профессиональных моделей.
Ножовка по дереву Зубр Эксперт, отличается довольно удобной ручкой из пластика. Зубцы из каленой стали в форме треугольника, имеют две режущие кромки. Этой пилой можно совершать продольный и поперечный распил. Длина полотна, как и число зубьев на дюйм подбирается индивидуально. Есть несколько вариантов этой модели. Отлично справляется с распилом любых сортов дерева. Для садовых работ стоит выбрать вариант с меньшим значением TPI. Цена инструмента примерно 12 – 15 долларов.
Ножовка по дереву Gross Piranha тоже имеет несколько вариантов исполнения. Полотна продаются различной длины (от 400 до 550 мм) с различным числом зубьев. Пила создана из твердой стали 52 HRc, зубцы, каленные 66 HRc, имеющие трехгранную лазерную заточку. Распил ровный и чистый. Ножовка отличается наличием тефлонового покрытия, что существенно улучшает скольжение полотна и дает возможность получить чистый край среза. Цена от 12 до 15 долларов.
Ножовка по дереву Stanley General Purpose. Эти ножовки производит французское предприятие. Этот инструмент отличается высоким качеством при невысокой цене примерно в 12 долларов. Такая ножовка подойдет для продольного и поперечного распила. Ее длина составляет 500 мм с TPI 8. Зубья из каленой стали. Распил получается легко, без дополнительных усилий.
Ножовка Irwin Xpert. Отличный инструмент за приемлемую цену от 20 долларов. Запиливает легко, рез ровный и аккуратный. В ходе распиловки твердых сортов лесоматериалов усилие на руку увеличивается несущественно. Ручка эргономичная. Длина составляет 500 мм, зубцы из каленой стали с фирменной геометрией, TPI 8.
Ножовки по дереву Sandvik (в прошлом), а сегодня это всем известный бренд Bahco. Пилы Bahco с фирменной геометрией XT почти не имеют себе равных. Эти пилы относятся к профессиональным. Интересна ножовка Bahco ProfCut PC-19-File-U7. Это один из немногих инструментов, который поддается заточке. Удобный, в длину 475 мм. Распил ровный и легкий. Цена – от 20 долларов.
Стоит отметить, что получить качество бренда Bahco, и при этом значительно сэкономить, можно купив ножовку под торговой маркой «Теща». В Россию эта пила поступает из двух государств. Маркировка «made in Sweden» означает, что вы купили инструмент с завода Bahco, с его уровнем качества.
Что такое сабельная пила и как ее выбрать
Теперь давайте разберемся, как выбрать электроножовку по дереву, на языке профессионалов такой инструмент именуют сабельной пилой. По сравнению с ручным инструментом критерии выбора здесь немного иные. Так помимо возвратно-поступательного движения сабельная пила имеет еще и маятниковый ход.
Для обрезки деревьев сабельной пилой на инструменте предусмотрен маятниковый режим работы
Колебания полотна по принципу маятника позволяют гораздо эффективней работать, к примеру, при обрезке деревьев или иных черновых работах. А стандартный режим хорош при роспуске листов разной плотности.
В данном случае вопрос, какая ножовка по дереву лучше будет не совсем корректным, потому как в сабельных пилах эффективность инструмента зависит от правильного выбора лезвия. Здесь есть лезвия, предназначенные для работы по дереву, металлу, камню, гипсокартону и т.д.
Каждое сменное лезвие сабельной пилы рассчитано на работу с определенным материалом
Но выбор сабельной пилы не заканчивается только на покупке качественного полотна под соответствующий материал, есть еще целый ряд тонкостей:
Я, как и большинство мастеров в данной области, считаю, что покупка электроножовки мощностью до 600 Вт – это просто зря потраченные деньги. Ею вы сможете резать веточки до 20 мм в диаметре и не более
От 600 Вт, до 1 КВт подходит для разноплановых дачных работ, а инструмент мощностью от 1,2 КВт уже относится к полупрофессиональному и им можно эффективно резать любые материалы;
Желательно выбирать модель, где для смены полотна не нужен специальный ключ;
Лучше брать инструмент с ограничителем глубины реза, который, кстати, также может регулироваться ключом и без ключа, соответственно второй тип ножовок удобней;
Обратите внимание на головку удерживающую лезвие. Есть универсальные модели, в которые вставляется любое полотно, а есть головки «заточенные» только под фирменные полотна данного производителя
Не факт, что в магазине окажется нужная модель фирменного полотна, поэтому берите универсал;
Теоретически во всех сабельных пилах есть возможность отключения маятникового хода, но при покупке желательно проверить насколько адекватно эта опция работает;
Сабельная пила с регулятором скорости хода значительно расширит ваши возможности в работе, причем желательно, чтобы этот регулятор имел функцию тонкой настройки;
Еще одной полезной функцией считается возможность поворота лезвия под разным углом, особенно полезна такая опция при работах на потолке и в труднодоступных, тесных метах;
Сабельная пила с аккумулятором, по сравнению с сетевыми моделями, имеет меньшую мощность, но зато ею удобней работать
Заточка зубьев ножовки по дереву
Схема устройства приспособления для заточки пилы.
При заточке зубьев полотно ножовки по дереву закрепляется между пластинами устройства так, чтобы зубья выступали над пластиной на высоту 15-20 мм. Правила заточки для разного типа пил отличаются.
При заточке поперечной ножовки полотно устанавливается под углом в 45º. Заточка производится напильником трехгранного типа с углом при вершине 60º. Напильник направляется на зуб под углом в 60-75º. Вначале затачиваются левые грани дальних зубов (нечетных) несколькими движениями напильника. Затем ножовка переворачивается, и затачиваются левые грани четных режущих элементов. При заточке должны получиться острые боковые кромки и острая вершина.
При заточке продольной ножовки по дереву или ножовки смешанного типа полотно устанавливается вертикально. В этом случае рекомендуется применение напильника ромбического типа с мелкой насечкой или надфиля. Напильник направляется параллельно столу. Процесс заточки аналогичен заточке поперечной пилы.
На гранях зубьев, обратных затачиваемым, появляются заусенцы, которые необходимо убрать напильником с бархатной насечкой или наждачным бруском. Качество заточки проверяют на ощупь и по цвету. Хорошо заточенные кромки не блестят при попадании света.
Пильные диски «показывают зубы»
Мировая практика показывает, что на пильном оборудовании правят инструмент задолго до износа твёрдосплавных наконечников. Однако на отечественных предприятиях пильные диски зачастую доводят до полной непригодности.
А виной всему недальновидность руководителей, которые экономят на заточке и обслуживании пильного инструмента. А между тем, тех, кто видит в восстановлении пильных дисков рациональное зерно, становится всё больше.
Как и любой инструмент, ручные ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно лишь при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.
