Обозначение шероховатости на чертежах

Основные правила, используемые для обозначения неровности поверхности на чертежах

Основные правила, которые необходимо использовать при выполнении чертежа:

1. На чертеже указываются все шероховатости поверхности для используемого материала без учета используемых методов.
2. Нанесение значений шероховатостей осуществляется на разрезах, которые имеют размер.
3. Знаки наносятся на всех видах линий используемых в чертеже.
4. При наличии у знака полки его местоположение определяется по отношении к основной надписи.
5. Если изделие имеет разрыв на чертеже, то производится маркировка только одной части изображения.
6. Если поверхностный слой требует использования обработки участков детали различного класса, то производится разделение с помощью сплошной линии.
7. В случае сокращения места необходимого для нанесения обозначений на чертеже возможно допустимое упрощение знаков.
8. При одинаковом значении шероховатости поверхности контура, значение наносится один раз.
9. При идентичности различных поверхностей с одинаковыми значениями шероховатости, допускается нанесение значений один раз.
10. Знаки, обозначающие неровности должны иметь толщину в 1.5 раза больше, чем  нанесенные на изображение.
11. Условия, обозначающие направление поверхностей должны соответствовать стандартам.

12. Обозначение шероховатости поверхности производится с использованием общих правил.

Учитывая структуру материала, конструктор имеет возможность указать необходимые параметры, предъявляемые к качеству поверхностей. Причем характеристики могут указываться по нескольким параметрам с установкой максимально и минимального значения с возможными допусками.

Классификация поверхностей

При определении характеристики поверхностного слоя материала необходимо провести классификацию:

1. Рабочие поверхности, имеющие сопряжение с изменением местоположения в ходе осуществляемого процесса, по отношению друг к другу (механизмы двигателей, насосов и т. д.). Детали, используемые в механизмах обязательно должны обрабатываться с высокой точностью, а показатели соответствовать  величинам  Ra=2,5-0,16 мкм, Rz=10-0,8 мкм.
2. Установочные поверхности – детали находятся в соприкосновении, но по отношению друг к другу неподвижны. Подлежат обработке и должны соответствовать показателям Ra=20-2,5 мкм, Rz=80-10 мкм.
3. Ограничительные и соединительные поверхности – элементы служащие ограничением для работающих механизмов (корпуса приборов, станков и т. д.). Данные поверхности в зависимости от требований могут подвергаться обработке, параметры соответствуют Ra=20-2,5 мкм, Rz=80-10 мкм.
4. Поверхности, требующие специальной обработки (детали внешних корпусов механизмов, агрегатов). Параметры шероховатости должны соответствовать Ra=5,0-1,25 мкм, Rz=20-6,3 мкм. Особо стоит отметить требования, предъявляемые к органам управления механизмов, приборов у которых показатели должны, находится на уровне Ra=0,63-0,08 мкм, Rz=3,2-0,4 мкм.

5. Используя данные качества поверхности, получаемые при различных методах обработки можно выстраивать технологическую цепочку, обеспечивающую наибольшую эффективность и сокращение времени обработки деталей.

Нормативные данные также содержатся в ГОСТ 2.309-73 согласно,  которому наносятся обозначения на чертежи и   содержат характеристики  поверхностей по установленным правилам  и обязательны  для всех промышленных предприятий. Необходимо также учитывать, что знаки и их форма, наносимые на чертежи должны иметь установленный размер с указанием числового значения неровности  поверхности. Регламентируется высота знаков, указывается вид обработки.

ГОСТ 2.309-73 Обозначение шероховатости поверхностей

1 файл   973.51 KB

Знак имеет специальный код, который расшифровывается следующим образом:

• первый знак – характеризует тип обработки исследуемого материала (точение, сверление,  фрезерование и т.д.);
• второй знак — обозначает, что поверхностный слой материала не подвергался обработке, а образован путем  ковки, литья, прокатки;
• третий знак – показывает, что вид возможной обработки не регламентируется, но должен соответствовать  Ra или Rz.

В случае отсутствия знака на чертеже,  поверхностный слой  не подвергается специальной обработке.

На производстве используют два вида воздействия на верхний слой:

• с помощью частичного удаления верхнего слоя обрабатываемой детали;
• без удаления верхнего слоя детали.

При удалении верхнего слоя материала в основном используется специальный инструмент, предназначенный для выполнения определенных действий – сверления, фрезерования, шлифования, точения, и т. д. В ходе обработки происходит нарушение верхнего слоя материала с образованием остаточных следов от используемого инструмента.

Когда применяется обработка без удаления верхнего слоя материала – штамповка, прокат,  литье,  происходит смещение структурных слоев их деформация с принудительным созданием  «гладко-волокнистой»  структуры.

При конструировании и изготовлении деталей параметры неровностей  задает конструктор, основываясь на техническом задании определяющим характеристики изделия в зависимости от требований, предъявляемых к изготовляемому механизму, технологии используемой при производстве   и степени обработки.

Основные обозначения

Шероховатость исследуемой поверхности измеряются на допустимо небольших площадях, в связи с чем базовые линии выбирают, учитывая параметр снижения влияния волнообразного состояния поверхности на изменение высотных параметров.

Неровности на большинстве поверхностей возникают по причине образующихся деформаций верхнего слоя материала при осуществляемой обработке с использованием различных технологий. Очертания профиля получают при проведении обследования с помощью алмазной иглы, а отпечаток фиксируется на профилограмме. Основные параметры, характеризующие шероховатость поверхности имеют определенное буквенное обозначение, используемое в документации, чертежах и получаемые при проведении измерений деталей(Rz, Ra, Rmax, Sm, Si, Tp).

Для измерения неровности поверхности используют несколько определяющих параметров:

• Ra- обозначает значение исследуемого профиля с возможным отклонением (среднеарифметическим) и измеряется в мкм;
• Rz – обозначает высоту измеряемых неровностей определяемую по 10 основным точкам в мкм;
• Rmax –максимальное допустимое значение параметра по высоте.

Обозначение шероховатости поверхности

Также используются шаговые параметры Sm и Si и опорная длина исследуемого профиля tp. Данные параметры указываются при необходимости учитывать условия эксплуатации деталей. В большинстве случаев для измерений используется универсальный показатель Ra, который дает наиболее полную характеристику с учетом всех точек профиля. Значение средней высоты Rz применяется при возникновении затруднений связанных с определением Ra с использованием приборов. Подобные характеристики оказывают влияние на сопротивление и виброустойчивость, а также электропроводимость материалов.

Значения определений Ra и Rz указаны в специальных таблицах и при необходимости могут использоваться при проведении необходимых расчетов. Обычно определитель Ra обозначается без числового символа, другие показатели имеют необходимый символ. Согласно действующим нормативным актам (ГОСТ) существует шкала, в которой даны значения шероховатостей поверхности различных деталей, имеющих подробную разбивку на 14 специальных классов.

Существует прямая зависимость, определяющая характеристики обрабатываемой поверхности, чем выше показатель класса, тем меньшее значение имеет высота измеряемой поверхности и лучше качество обработки.

Таблица замены обозначения шероховатости поверхности

Спасибо. Повешу рядом с зеркалом перед которым бреюсь.

Всегда любил черчение. Особенно ювелирные украшения чертить)

ну слитно же. нахуй. стыдоба блядь

А что за книга? 0.0

Спасибо, есть аналогичное, только по допускам с квалитетами тоже в Компасе. Кому интересно могу выложить.

Было бы не плохо

а нахуя, если работаешь в компасе, то прямо там и можно посмотреть.

компас может быть установлен дома, а на работе в большинстве случаев — автокад.

да вы там совсем еб. извращенцы.

Прочел «Радий 0,63 Раскатка» и испугался — зачем вы там радий раскатываете

Инженер энергетик только что расплавил вольфрам жопой. Не дай бог номенклатура на замену придет,я умру нахуйУ нас чертежами только не подтираются,сколько у нас их. Ой блджаааааааааааа :С

Табличка, пожалуй, полезна тем кто часто занимается переоформлением старых бумажных чертежей.

Вот мне и полезна, так как приходится работать с чертежами и оборудованием аж 63 года.

Номера чертежей наверняка ещё 10-ти значные?

Ты вовремя, по раньше бы, но лучше поздно, чем ещё позднее)

Я Вам больше скажу, есть обозначение ещё старее, там просто треугольники, без цифры. От одного до трёх: три — от 0,8 до 3,2 Ra, два — от 3,2 до 12,5 и один — од 12,5 до 100. Могу ошибаться, пишу по памяти. Пришлось как-то, перечерчивать чертёж начала 50-х, так там они и были. Инфу по тем, что в посте быстро нашёл а вот с ними кое-как отрыл.

какая-то очень сложная шутка.

А не гуманитарий ты часом?

ТЫ НЕ ПОВЕРИШЬ . кроме гуманитариев есть еще куча народу которая не понимает физику и тп.

Я технарь и я не понимаю физику.

хлоп хлоп хлоп хлоп.

Люди делятся на гуманитариев и технарей. Но и среди них бывают полутона.

Медики, биологи и химики у нас гуманитарии или технари?

Да, мне это известно:)

А вы устроились по специальности?

Если студент — специальность, то да. Но к чему задан вопрос?

Вот это и есть полутона

У меня вообще уже впечатление складывается, что все технари обезьяны, прыгающие и кричащие все время «ГУМАНИТАРИЙ,ГУМАНИТАРИЙ!!» кроме математических наук, умом как-то не блещете :/

ты бы лучше в комменты файлик кинул.

Не каждому приходится читать и/или переделывать чертежи 50-летней давности.

Только вчера искал)) магия пикабу, спасибо)

О, спасибо. А то в авиационном учусь, пригодится

Спасибо, распечатала себе

А все таки хон или зеркало?

на поковки и штампмовки пофиг)

Реально. Стандартизованные значения откуда-то же взялись.

Приборы: профилограф, профильметр, профилограф-профилометр.

Язык кота куда относится по этой таблице?

ГДЕ ТЫ БЫЛ ПОЛ ГОДА НАЗАД?

Всё правильно у автора. Ra3,2 является предпочтительным значением.

Хорошо, я вижу, что вопрос неоднозначный. В разных книгах разные данные. А из какого справочника ваша таблица?

ГОСТ 2789 Шероховатость поверхности. Параметры, характеристики, обозначения. Таблица 2.

Там и видно, какие значения являются предпочтительными.

На самом деле неооднозначности тут нет. Есть ГОСТ, в нём стандартный ряд, в стандартном ряду есть предпочтительные значения, которые, как правило, и проставляются в чертеже. А вообще разработчик чертежа сам определяет что ему нужно — Ra3,2 или Ra5.

Варианты обозначения шероховатости поверхности

Как и многие вопросы в конструировании, обозначение шероховатостей поверхности строго регламентируется соответствующим ГОСТом в единой системе конструкторской документации (ЕСКД). В данном конкретном случае это ГОСТ 2.309-73 – «Обозначение шероховатостей поверхностей».

При механической обработке изделия, будь то деталь, целиком изготавливаемая из материала, или дообработка сборочной единицы в сборке, на обрабатываемые поверхности наносится в обязательном порядке обозначение шероховатости. Это сделано для того, чтобы рабочие, изготавливающие вашу деталь, знали, какой чистоты должна быть поверхность детали, а не оставили вам криво и косо отрубленный кусок железа в нужных габаритных размерах.

Обозначение шероховатости производится строго регламентированным значком, его можно видеть на рисунке ниже.

Отличительной особенностью знака является тот факт, что в случае применения оного без определенной характеристики, как, например, в случае не обработки поверхности (будет рассказано чуть далее), допускается изображать его без полки, просто в виде галочки.

Виды значка делятся на три типа:

— устанавливается в случае, когда конструктор не указывает конкретный способ обработки поверхности, требуя только конечный результат в виде определенной шероховатости поверхности.

— устанавливается в том случае, когда указанная шероховатость должна быть обязательно достигнута с удалением слоя материала с поверхности. Например, когда деталь явно берется с запасом по габаритам, оставляя допуск на обработку.

— устанавливается в тех случаях, когда поверхность не должна быть обработана с удалением слоя материала. Он же в простонародье именуется «не обработка». Обычно устанавливают на поверхности, которые не обрабатываются – внутренние и внешние диаметры труб, поверхности листов гнутых деталей, или определенные стороны листов металла, чистота поверхности которых не играет роли в изготовлении изделия. Подразумевается, что чистота этой поверхности указана в ГОСТе или ТУ на материал, указанные в поле «Материал» основной надписи, и должна ей соответствовать.

Габариты значка шероховатости имеют определенные заданные ГОСТом размеры, они показаны на рисунке ниже.

Высота маленькой полки h должна быть приблизительно равна высоте букв шрифта на поле чертежа, H больше h в от 1,5 до 5 раз, и зависит от того, что записано под полкой знака. Толщина линий примерно половина толщины от основной линии на чертеже.

Основные правила обозначение шероховатостей поверхностей:

Значение параметра шероховатости берется из ГОСТ 2789-73

Это значение записывается под полкой значка после соответствующего обозначения, описанного так же в ГОСТ 2789-73. Пример – Ra1,6; Rz50.

При указании наибольшего значения шероховатости указывается только это значение — Ra1,6

Допускается указывать наименьшее значение шероховатости — Ra6,3min

Допускается указывать диапазон шероховатостей от минимального до максимального значения, в таком случае пределы указывается в две строки после обозначения типа шероховатости

Допускается указывать несколько диапазонов разных типов шероховатостей под одним знаком. Показано на рисунке далее.

Условные обозначение направления неровностей должны соответствовать обозначениями их ГОСТ 2789-73, но приводятся они только при необходимости. Ниже приведена таблица соответствия условных обозначений направлениям неровностей.

В случае, когда достигнуть необходимой чистоты поверхности можно только конкретным способом, либо конструкция изделия подразумевает использование только одного способа обработки поверхности, этот способ указывается над полкой значка.

На чертежах допускается упрощенное изображение шероховатостей поверхностей. В таком случае нужная шероховатость обзывается одной из свободных букв, не использованных на чертеже, а полное ее обозначение расшифровывается в технических требованиях.

В случае, если направление для измерения шероховатости определенной поверхности отличается от предусмотренного ГОСТ, это отображается на чертеже при помощи специальной двунаправленной стрелки.

Классификация поверхностей

При определении характеристики поверхностного слоя материала необходимо провести классификацию:

1. Рабочие поверхности, имеющие сопряжение с изменением местоположения в ходе осуществляемого процесса, по отношению друг к другу (механизмы двигателей, насосов и т. д.). Детали, используемые в механизмах обязательно должны обрабатываться с высокой точностью, а показатели соответствовать величинам Ra=2,5-0,16 мкм, Rz=10-0,8 мкм.
2. Установочные поверхности – детали находятся в соприкосновении, но по отношению друг к другу неподвижны. Подлежат обработке и должны соответствовать показателям Ra=20-2,5 мкм, Rz=80-10 мкм.
3. Ограничительные и соединительные поверхности – элементы служащие ограничением для работающих механизмов (корпуса приборов, станков и т. д.). Данные поверхности в зависимости от требований могут подвергаться обработке, параметры соответствуют Ra=20-2,5 мкм, Rz=80-10 мкм.
4. Поверхности, требующие специальной обработки (детали внешних корпусов механизмов, агрегатов). Параметры шероховатости должны соответствовать Ra=5,0-1,25 мкм, Rz=20-6,3 мкм. Особо стоит отметить требования, предъявляемые к органам управления механизмов, приборов у которых показатели должны, находится на уровне Ra=0,63-0,08 мкм, Rz=3,2-0,4 мкм.
5. Используя данные качества поверхности, получаемые при различных методах обработки можно выстраивать технологическую цепочку, обеспечивающую наибольшую эффективность и сокращение времени обработки деталей.

   Классы шероховатости поверхности

Нормативные данные также содержатся в ГОСТ 2.309-73 согласно, которому наносятся обозначения на чертежи и содержат характеристики поверхностей по установленным правилам и обязательны для всех промышленных предприятий. Необходимо также учитывать, что знаки и их форма, наносимые на чертежи должны иметь установленный размер с указанием числового значения неровности поверхности. Регламентируется высота знаков, указывается вид обработки.

ГОСТ 2.309-73 Обозначение шероховатости поверхностей

1 файл 973.51 KB Знак имеет специальный код, который расшифровывается следующим образом:

• первый знак – характеризует тип обработки исследуемого материала (точение, сверление, фрезерование и т.д.);
• второй знак — обозначает, что поверхностный слой материала не подвергался обработке, а образован путем ковки, литья, прокатки;
• третий знак – показывает, что вид возможной обработки не регламентируется, но должен соответствовать Ra или Rz.

В случае отсутствия знака на чертеже, поверхностный слой не подвергается специальной обработке.

На производстве используют два вида воздействия на верхний слой:

• с помощью частичного удаления верхнего слоя обрабатываемой детали;
• без удаления верхнего слоя детали.

При удалении верхнего слоя материала в основном используется специальный инструмент, предназначенный для выполнения определенных действий – сверления, фрезерования, шлифования, точения, и т. д. В ходе обработки происходит нарушение верхнего слоя материала с образованием остаточных следов от используемого инструмента.

Когда применяется обработка без удаления верхнего слоя материала – штамповка, прокат, литье, происходит смещение структурных слоев их деформация с принудительным созданием «гладко-волокнистой» структуры.

При конструировании и изготовлении деталей параметры неровностей задает конструктор, основываясь на техническом задании определяющим характеристики изделия в зависимости от требований, предъявляемых к изготовляемому механизму, технологии используемой при производстве и степени обработки.

Обозначение шероховатости поверхности;

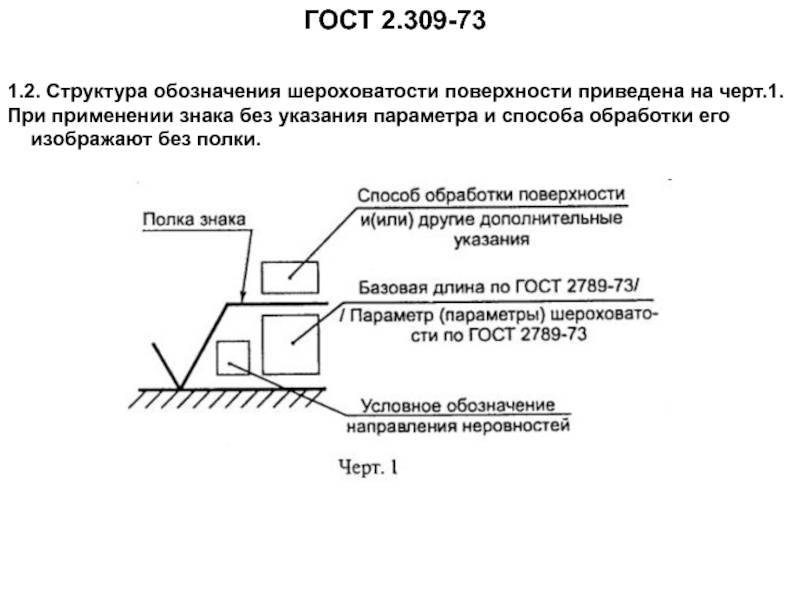

В соответствии с ГОСТ 2.309 шероховатость на чертежах обозначается тремя знаками(рис.19).

Первый знак означает, что конструктор не устанавливает вид обработки поверхности (знак, предпочтительный для обозначения).

Второй знак обозначает шероховатость поверхности, которая должна быть образована удалением слоя материала.

Третий знак обозначает шероховатость поверхности, которая должна быть образована без удаления слоя материала (литье, штамповка и другие пластические методы обработки) с указанием значения параметра шероховатости.

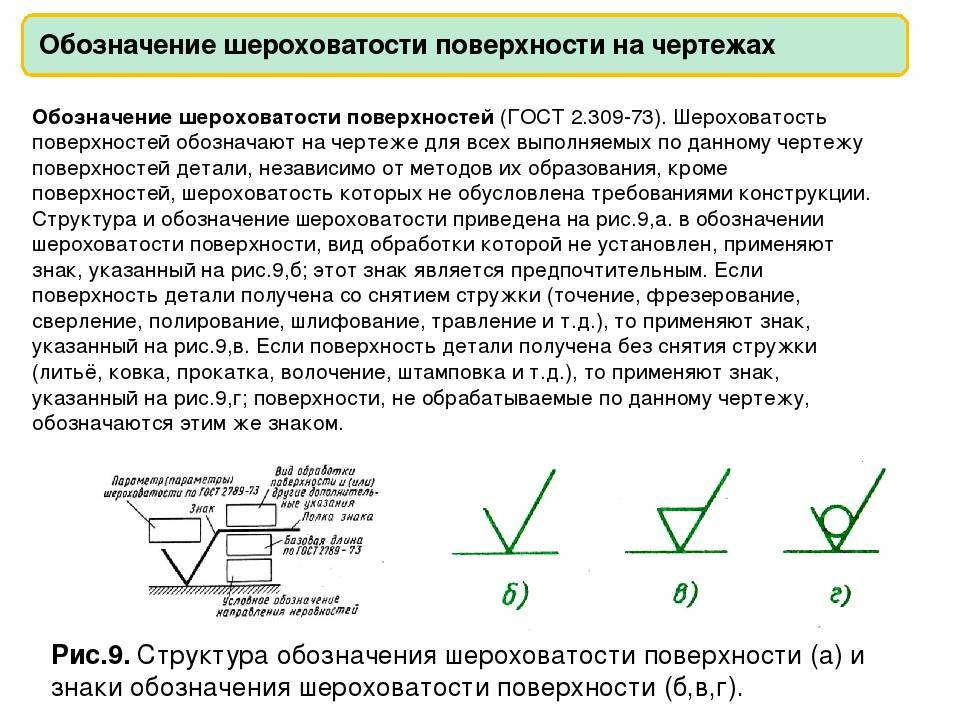

Рис.19.Знаки обозначения шероховатости на чертеже

Рис. 20. Возможное размещение знака

Поверхности, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены третьим знаком без указания значения параметра шероховатости. Состояние поверхности при этом должно соответство-

вать требованиям, установленным соответствующими стандартами или техническими условиями, причем на этот документ в чертеже должна быть приведена ссылка, например, в виде указания сортамента материала или технических условий на заготовку.

Знак шероховатости может указываться на контурной линии чертежа, на размерных линиях или на их продолжениях, на рамке допуска формы, на полках линий – выносок (рис.20).

Значения параметровмогут быть заданы четырьмя способами:

— наибольшим или наименьшим предельным значением;

— двумя предельными значениями (диапазоном значений);

— номиналом с отклонениями;

— наименьшим значением с указанием обозначения min

При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке:

— параметр высоты неровностей профиля;

— параметр шага неровностей профиля;

— относительная опорная длина профиля.

При нормировании требований к шероховатости поверхности параметрами R_a ,R_z, R_max базовую длину в обозначении шероховатости не приводят, если она соответствует ГОСТ 2789 для выбранного значения параметра шероховатости. На рис.21, а представлена схема обозначения шероховатости на чертежах до внесения изменений в ГОСТ 2.309, а на рис.21, б — схема обозначения с учетом изменений.

Рис. 21. Место и порядок записи параметров шероховатости:

а — в старом обозначении; б — в новом обозначении

Согласно изменениям, все параметры шероховатости должны быть указаны с обозначением символа, в том числе и параметр Ra. Кроме того, все параметры теперь должны указываться под полочкой знака шероховатости в той последовательности, которая представлена на рис.21, б.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т.д.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности, независимо от числа изображений или поверхностей, имеющих одинаковую шероховатость и образующих контур (рис.22), наносят один раз.

Рис.22. Обозначение одинаковой шероховатости поверхностей, образующих контур:

а — новое обозначение; б – старое обозначение

Обозначения шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Примеры обозначения шероховатости в старом и новом обозначении представлены на рис.23, a, б.

Рис. 23. Примеры обозначения шероховатости:

а – старое обозначение; б – новое обозначение

Если все поверхности имеют одинаковую шероховатость, то значения параметров шероховатости указываются в правом верхнем углу (рис. 24, а).

Если часть поверхностей имеет одинаковую шероховатость, то дополнительно ставится под полочкой знак шероховатости в скобках (рис.24, б).

Если часть поверхностей по данному чертежу не обрабатывается, шероховатость указывается в соответствии с рис. 24, в (полочка не рисуется, параметры не указываются).

Рис.24. Варианты обозначения шероховатости в правом углу чертежа

Материал изложен в соответствие с литературными источниками и нормативной документацией:

ГОСТ 2789–73. Шероховатость поверхности. Параметры и характеристики.

ГОСТ 2.309–73. ЕСКД. Обозначения шероховатости поверхности.

ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ

2.1. Обозначения шероховатости
поверхностей на изображении изделия располагают на линиях контура, выносных
линиях (по возможности ближе к размерной линии) или на полках линий-выносок.

Допускается при недостатке места располагать
обозначения шероховатости на размерных линиях или на их продолжениях, на рамке
допуска формы, а также разрывать выносную линию (черт.
7).

Черт. 7

(Измененная редакция, Изм. № 3).

2.2. На линии невидимого контура допускается наносить
обозначение шероховатости только в случаях, когда от этой линии нанесен размер.

2.3. Обозначения шероховатости
поверхности, в которых знак имеет полку, располагают относительно основной
надписи чертежа так, как показано на черт. 8 и 9.

2.4. Обозначения шероховатости
поверхности, в которых знак не имеет полки, располагают относительно основной
надписи чертежа так, как показано на черт. 10.

2.5. При изображении изделия с
разрывом обозначение шероховатости наносят только на одной части изображения,
по возможности ближе к месту указания размеров (черт. 11).

2.6. При указании одинаковой шероховатости для всех
поверхностей изделия обозначение шероховатости помещают в правом верхнем углу
чертежа и на изображении не наносят (черт. 12).

Черт. 8

Черт. 9

Черт. 10

Черт. 11

Черт. 12

Размеры и толщина линий знака в обозначении
шероховатости, вынесенном в правый верхний угол чертежа, должны быть
приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на
изображении.

Примечание. При расположении поверхности в заштрихованной зоне
обозначение наносят только на полке линии-выноски.

2.7. Обозначение шероховатости.
одинаковой для части поверхностей изделия, может быть помещено в правом верхнем
углу чертежа (черт. 13, 14) вместе с условным обозначением . Это
означает, что все поверхности, на которых на изображении не нанесены
обозначения шероховатости или знак , должны иметь шероховатость, указанную перед условным
обозначением .

Размеры знака, взятого в скобки, должны быть
одинаковыми с размерами знаков, нанесенных на изображении.

Примечание. Не допускается обозначение шероховатости или знак  выносить в
правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость
которых не нормируется.

Черт. 13

Черт. 14

2.4 – 2.7. (Измененная
редакция. Изм. № 2, ).

2.8. Обозначение шероховатости поверхностей
повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество
которых указано на чертеже, а также обозначение шероховатости одной и той же
поверхности наносят один раз, независимо от числа изображений.

Обозначения шероховатости симметрично расположенных
элементов симметричных изделий наносят один раз.

2.9. Если шероховатость одной и
той же поверхности различна на отдельных участках, то эти участки
разграничивают сплошной тонкой линией с нанесением соответствующих размеров и
обозначений шероховатости (черт. 15а). Через заштрихованную зону линию границы между
участками не проводят (черт. 15б).

Черт. 15

2.10. Обозначение шероховатости
рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если
на чертеже не приведен их профиль, условно наносят на линии делительной
поверхности (черт. 16а, б, в), а для глобоидных червяков и
сопряженных с ними колес – на линии расчетной окружности (черт. 16г).

Черт. 16

2.11. Обозначение шероховатости
поверхности профиля резьбы наносят по общим правилам при изображении профиля
(черт. 17а) или условно на выносной линии для указания размера
резьбы (черт. 17б, в,
г, д), на размерной линии или на ее продолжении (черт. 17е).

Черт. 17

2.9 – 2.11. (Измененная
редакция, Изм. № 2, ).

2.12. Если шероховатость
поверхностей, образующих контур, должна быть одинаковой, обозначение
шероховатости наносят один раз в соответствии с черт. 18. Диаметр
вспомогательного знака  – 4 … 5 мм.

Черт. 18

В обозначении одинаковой шероховатости поверхностей,
плавно переходящих одна в другую, знак  не приводят (черт. 19).

Черт. 19

(Измененная редакция, Изм. № 1, 2, ).

2.13. Обозначение одинаковой
шероховатости поверхности сложной конфигурации допускается приводить в
технических требованиях чертежа со ссылкой на буквенное обозначение
поверхности, например: «шероховатость поверхности А – ». При
этом буквенное обозначение поверхности наносят на полке линии-выноски,
проведенной от утолщенной штрихпунктирной линии, которой обводят поверхность на
расстоянии 0,8 … 1 мм от линии контура (черт. 20).

Черт. 20

(Измененная редакция, Изм. № 2, ).
