Патроны для перфораторов какими они бывают и как их ремонтировать

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками

Какие виды патронов на перфораторы бывают

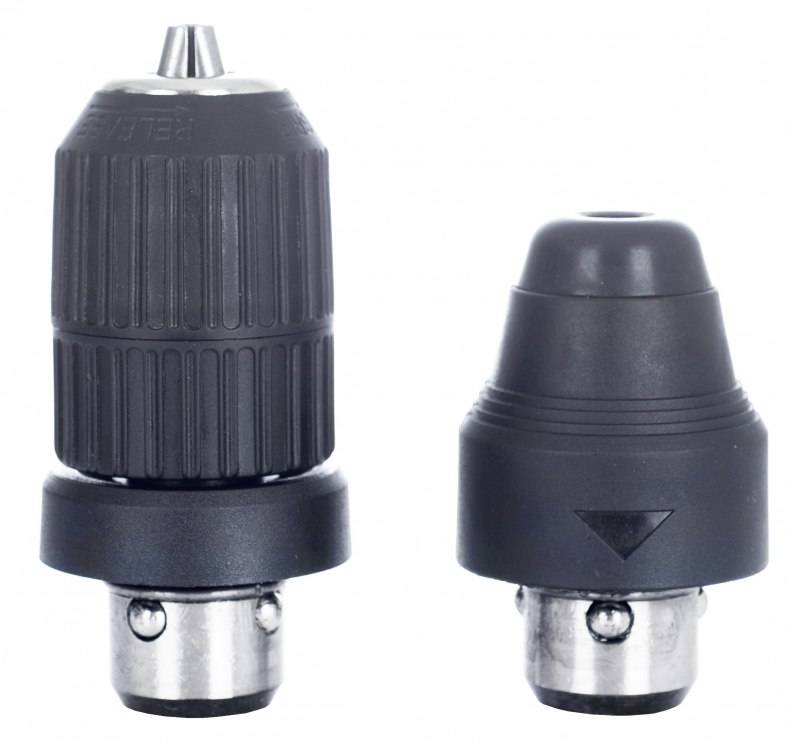

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Виды хвостовиков на насадках перфораторов

Перед тем, как разобраться с видами насадок на перфораторы, нужно выяснить, какие типы хвостовиков на таких приспособлениях применяются. Итак, перфораторы делятся на три основных типа по функциональному назначению:

• Бытовые устройства — недорогой вид ударного электроинструмента, предназначенный для нечастого применения в хозяйстве. В конструкции таких инструментов применяются патроны типа SDS plus
• Полупрофессиональные — перфораторы, которые предназначены для частой эксплуатации, например, при проведении строительных и ремонтных работ. В зависимости от мощности, полупрофессиональные модели могут оснащаться двумя типами патронов SDS plus и SDS max
• Профессиональные устройства — используются исключительно для работы. Имеют только два режима — сверление с ударом и отбойный молоток, а в качестве исполнительного органа применяются патроны типа SDS max

В зависимости от типов патронов, применяются насадки с соответствующими типами хвостовиков. Они отличаются не только между собой, но еще и от насадок для дрелей и шуруповертов. Чем отличаются, и какие параметры имеют разные виды хвостовых частей на насадках для перфораторов, выясним далее.

1. SDS-plus — тип хвостовика, который характеризуется такими особенностями, как длина, толщина и форма. Длина хвостовиков типа sds plus составляет 4 см или 40 мм, толщина 10 мм, а по форме нужно отметить, что имеют они 4 паза. Два паза открытого типа, а два закрытого
2. SDS max — хвостовики на насадках для перфораторов профессионального типа. Отличаются от sds plus такими параметрами, как длина — 90 мм, толщина — 18 мм, а также количество пазов. Кроме того, что эти пазы по форме больше, чем на sds+, так они еще и имеют 2 закрытых и 3 открытых типа. Такая конструкция обеспечивает лучшее зацепление насадки с рабочими механизмами патрона
3. SDS-top — это устаревшая разновидность хвостовиков, которые имеют диаметр 14 мм, а длина их составляет 70 мм. Это нечто среднее между sds-plus и sds-max. Сегодня встречаются крайне редко, и выпускаются исключительно для узкоспециализированных моделей перфораторов
4. SDS-quick — хвостовик, который имеет цилиндрическую форму с 4 параллельными выступами. Такие насадки можно использовать не только в патронах специальных перфораторов марки Bosch, но еще и в патронах дрелей и шуруповертов

Сегодня также китайские разработчики изготовили специальную конструкцию хвостовиков по имени Spline или сплайн. Они имеют цилиндрическую часть со шлицами, которые напоминают шестеренку. Применяются такие приспособления на перфораторах китайского производства, которые комплектуются специальными типами патронов.

Разобравшись с типами хвостовиков для насадок под перфораторы, следует разобраться с особенностями этих приспособлений, их возможностями и назначением.

Заточка сверла

Режущая коническая кромка сверла

В этом случае нужна эффективная подготовка сверла, которая заключается в его заточке. Самостоятельно это можно сделать на точиле с корундовым точильным камнем.

Технология работы аналогична восстановлению режущей кромки любых подобных инструментов, но с учетом некоторых нюансов:

• Нельзя допускать сильного перегрева наплавки. От воздействия высоких температур снижается адгезия победита и стальной основы, что уменьшает прочность соединения;
• Если момент был упущен и сверло раскалилось, для его остывания требуется достаточно времени, чтобы процесс происходил медленно. Запрещается инструмент опускать в воду: из-за перепада температур на нем появятся трещины;
• Затачивается сверло по конусу, или по винтовой поверхности. В первом случае не требуются дополнительные приспособления;
• При заточке по конической форме, кромки должны сходиться точно в центре сверла. При смещении места пересечения кромок: инструмент будет в процессе работы уводить в сторону, к тому же одна из кромок станет гораздо быстрее тупой;
• Винтовую заточку лучше применять при работе по пено- или газобетону, а затачивать рабочую часть инструмента стоит на специальном заточном станке.

Разбираем патрон перфоратора или меняем его на новый?

• 1 Патрон
• 2 Замена патрона
• 3 Бур не фиксируется
• 4 Ремонт или замена

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика.

Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка.

Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник

Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином

Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Характеристики дрелей.

Мощность

– самая важная характеристика дрели, во многом определяющая возможности инструмента, поэтому мощность часто приведена уже в названии модели. К сожалению, среди недорогих дрелей нередки случаи завышения мощности, поэтому, чтобы не разочароваться в покупке, выбирайте дрели известных производителей. Либо сразу вычитайте в уме процентов 10 от заявленной мощности.

Максимальный диаметр сверления

Для удобства выбора многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Увы, пользоваться этими значениями стоит с осторожностью, поскольку о толщине материала ничего не сказано

Не обольщайтесь, увидев в характеристиках дрели мощностью 400 Вт максимальный диаметр сверления металла в 10 мм – скорее всего, под металлом производитель имел в виду фольгу.

Тип патрона

. Патрон предназначен для крепления сверл и насадок. Применяется несколько видов патронов:

Быстрозажимной патрон может быть двухмуфтовым или одномуфтовым. Одномуфтовый патрон для замены сверла требует фиксации шпинделя. На разных моделях фиксация шпинделя реализуется по-разному: на некоторых он автоматически блокируется при остановке двигателя, на других для блокировки следует нажать соответствующую кнопку или сдвинуть фиксирующее кольцо. Двухмуфтовый патрон следует зажимать двумя руками.

7/16 Hex

– патрон под шестигранный хвостовик размером 7/16″, используется в дрелях фирмы Milwaukee и некоторых других производителей. Для использования стандартных сверл необходим переходник.

Максимальное число оборотов холостого хода

определяет, с какой максимальной скоростью может вращаться патрон дрели. Высокая скорость вращения (2500 – 4000 об/мин) необходима для сверления твердых материалов тонкими сверлами: твердых металлов, стекла, керамики. Железо лучше сверлить на средней скорости (500 – 1500 об/мин), в зависимости от диаметра сверла. Дерево сверлится на низкой скорости (500-1000 об/мин).

Читать также: Как подключить одинарный выключатель схема

С одной стороны, большое максимальное число оборотов увеличивает универсальность инструмента, а с другой стороны, основная масса бытовых задач не требует высокой скорости. Кроме того, максимальную мощность дрель выдает на максимальной скорости. Таким образом, 600 ваттная дрель с максимальной скоростью вращения 4500 об/мин на скорости сверления в 2000 об/мин будет слабее 600 ваттной же дрели с максимальной скоростью вращения 2000 об/мин.

Максимальное количество ударов

определяет, с какой частотой в режиме сверления с ударом патроном совершаются возвратно-поступательные движения. Вопреки распространенному мнению, частота ударов ударной дрели слабо связана с производительностью долбления, так как чем выше частота, тем меньше амплитуда движений патрона. Большое максимальное количество ударов свидетельствует о небольшом размере зубьев храповых шестерен, которые износятся быстрее, чем крупные. Исходя из этого, лучше предпочесть модель с небольшим максимальным количеством ударов – на производительность это не повлияет, зато ударный механизм прослужит дольше.

Но в продаже имеется и некоторое количество аккумуляторных дрелей-шуруповертов, оснащенных трещоткой и регулятором скорости. На максимальной скорости такой инструмент способен сверлить твердые металлы, а на минимальной – использоваться для монтажа/демонтажа. К сожалению, цена подобного инструмента довольно высока.

Наличие функции реверса

у дрели позволяет изменить направление вращения патрона. Это облегчает извлечение сверла из глубоких отверстий и позволяет освободить заклинившее сверло. Также дрель с реверсом можно использовать для вывинчивания саморезов и винтов.

Блокировка кнопки включения

позволит не опасаться случайного включения дрели. Наличие этой опции практически необходимо бытовой дрели, если в доме есть дети.

Предохранительная муфта

предотвращает рывок инструмента при заклинивании сверла или насадки. Опция важна для мощных профессиональных дрелей с большим крутящим моментом, которые в случае клина просто невозможно удержать в руках.

Читать также: Проверка igbt транзисторов мультиметром

Снятие и замена патрона

Весьма сложная ситуация возникает, когда перфоратор в процессе ремонтных или строительных работ перестаёт выполнять свои функции. Одной из возможных причин неисправности является поломка патрона. В данном случае мастеру необходимо провести съём и замену детали. Среди причин неисправности патрона можно отметить:

1. Полный износ стопорных шариков или роликов. При этом патрон не фиксирует насадку в должной мере. Иногда встречаются комбинированные причины, когда проседает пружинный механизм или изнашивается кольцо.
2. Совсем другая ситуация наблюдается, когда патрон не удерживается на рабочей части перфоратора. В этом случае возможен износ кронштейнов, которые используются для крепления патрона к корпусу инструмента.

При последнем варианте событий понадобится детальный подбор нового патрона, с учетом всех его технических характеристик, конструктивных особенностей, типа крепления и вида зажимного устройства, паза, ролика.

Инструкция, как снять патрон в домашних условиях:

• Корпус инструмента внимательно осматривают на предмет внешних механических повреждений.
• С помощью отвертки слегка поддевают защитную накладку патрона (на различных моделях перфораторов данная деталь может быть расположена на верхней или боковой поверхности корпуса).
• Следующим этапом снимают стопорное кольцо и удаляют пластину, которая лежит ниже кольца.
• Следом убирают наружный чехол.

Признаками износа могут служить трещины, сколы или выраженные неровности на поверхности стопорного кольца. Если визуальному осмотру мешает смазка, следует предварительно удалить её с помощью ветоши.

Подробнее о конструкции ключевого патрона на дрель

Конструкция зажимного приспособления патрона имеет простое и незамысловатое устройство. При выходе из строя внутренних деталей, что зачастую случается при отсутствии внесения смазочных материалов, весь патрон подлежит ремонту или замене. Ниже представлена схема конструкции БЗП.

Устройство патрона дрели

Цанговая или кулачковая конструкция патронов является наиболее эффективной, что позволяет использовать исполнительный орган для фиксации насадок не только с цилиндрическими хвостовиками, но и шестигранными. Цанговые патроны под дрели состоят из следующих конструктивных элементов:

1. Корпус в виде цилиндра, который имеет конусообразную форму
2. Зажимная муфта или гильза, которая вращается на внешней поверхности
3. Внутри установлен кулачковый механизм, состоящий из трех кулачков или цанг, которые перемещаются по резьбе. Сжатие или сведение кулачков друг с другом в одной точке осуществляется за счет конусообразной форме расположения этих элементов

Кулачки изготавливаются из закаленной стали (прошедшей термическую обработку). В действие кулачки приводятся за счет перемещения наружной зажимной муфты. На патронах для механических дрелей схождение кулачков обеспечивалось за счет регулировочного колеса.

По аналогичному принципу работают БЗП и ключевые типы оснастки, которые применяются для закрепления в электроинструментах сверл, фрез, коронок, полировочных насадок и т.п.

https://youtube.com/watch?v=wmwwHek_t_Y%3F

Типы крепления

Существует три способа крепления:

• Конус Морзе. Здесь происходит спряжение двух поверхностей в виде вала с отверстием. Конусность зависит от типоразмера. Это наиболее простой вид крепления, который применяется в большинстве моделей.
• Резьбовой предполагает наличие резьбы внутри патрона. Также она присутствует на рабочем вале. Закручивается по аналогии с гайкой.
• Фиксирующий винт. Считается дополнительным креплением, которое позволяет зафиксировать деталь.

Требуется изучить маркировку, чтобы определить тип крепления. Если указано 1 — 6 B10, то применяется конус Морзе. Цифры показывают диаметр хвостовика и могут быть различными.

Маркировка 1,0 — 11 M12x1.25 говорит об использовании резьбового метода крепления. Принципиальной разницы в использовании способа крепления нет, все зависит от удобства пользователя.

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

• https://derevyannie-doma.com/tehnologii/kak-snyat-patron-s-perforatora-video.html
• http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/patron-dlya-perforatora-pod-sverlo.html
• https://remoskop.ru/ustrojstvo-patrona-perforatora.html

Возможные неисправности

При обнаружении в работе перфоратора остановок, закусываний, проворачиваний, гудения или стука, а также снижения скорости вращения или силы удара, необходимо осмотреть патрон. Причины могут быть следующие:

• Износ резиновой прокладки, в результате чего строительная пыль попадает внутрь патрона. Решается чисткой механизма и заменой пыльника.
• Изношено или ослаблено стопорное кольцо или шарик. Поможет их замена с предварительной смазкой.
• Возможно, искривилась коническая пружина. Можно попробовать перевернуть её другой стороной или заменить.
• Однако чаще всего неисправности требуют установки нового патрона.
