Восстановление и ремонт аккумуляторной батареи шуруповерта
Важно точно провести диагностику неполадок. Для этого необходимо знать, как устройство батареи, что может повлиять на работоспособность прибора
В пластмассовом футляре любого производителя используют набор стандартных элементов питания. Последовательное соединение обеспечивает нужное напряжение. Емкость – количество ампер-часов – зависит от степени показателя самой слабой батарейки.
Разные типы элементов имеют свои характеристики:
- литий-ионные элементы с напряжением 3,6 В;
- никель-кадмиевые элементы – 1,25 В;
- никель-металлгидридные – 1.2 В.
В сборке используются элементы одного типа, информация о виде и емкости есть на корпусе.
Сначала необходимо определить напряжение на выходе у заряженной сборки. Если элемент вышел из строя, напряжение уменьшается ступенчато. Батарея очень быстро заряжается и работает минуты? Придется определить, какие элементы потеряли емкость и заменить их. Иногда используют другие методы восстановления работоспособности АКБ шуруповерта. Все зависит от типа элементов.
Последовательность разборки батареи и ремонт шуруповерта своими руками посмотрите на видео до начала работы.
Итак, аккуратно разобрав корпус, нужно извлечь заряженную батарею, удобно устроить на рабочем месте и провести измерение напряжения на каждом элементе мультиметром – диагностирование. Снятые показания емкости каждой банки нужно записать. Никель-кадмиевые элементы считают рабочими при напряжении 1,2-1,4 В, литий-ионные – 3,6-3,8 В.
Собрать инструмент и поработать до полной разрядки. Снова замерить напряжение на элементах. Если разброс между замерами составляет 0,5- 0,7 В, самые слабые батарейки нужно заменить. АКБ шуруповерта 12 В, можно разрядить внешним сопротивлением, например, лампочкой.
Для ремонта аккумуляторов батареи шуруповерта подходят точно такие же по размеру и емкости банки

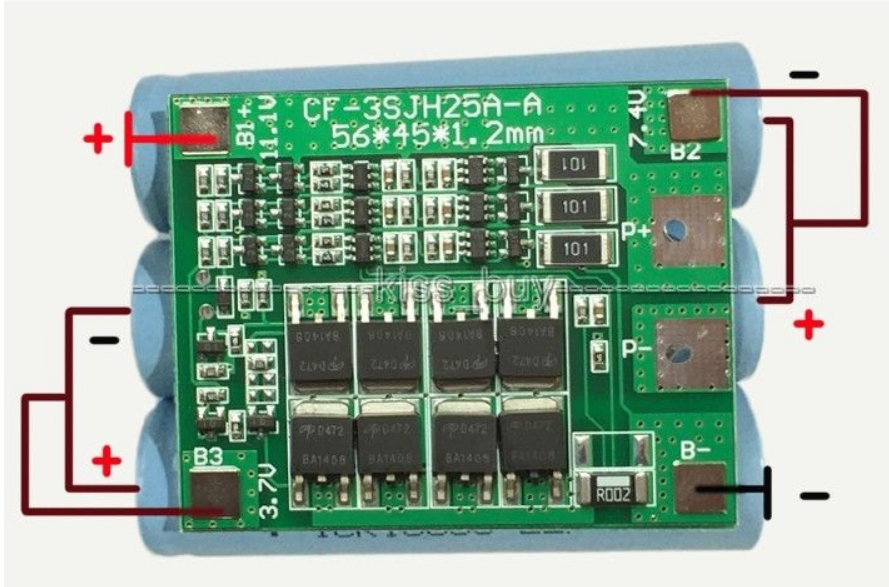

При их установке важно сохранить старые перемычки – они рассчитаны под ток зарядки по площади контакта. Можно заменить их медными полосками, точно соблюдая последовательное соединение
Новую сборку необходимо поставить на зарядку на длительное время, для выравнивания емкости в банках. Далее проводят двойную тренировку для никель-кадмиевых батарей. Литий-ионным элементам раскачка не нужна.
Как провести ремонт аккумуляторной батареи шуруповерта с никель кадмиевыми элементами своими руками? Основная причина выхода из строя таких АКБ – пересыхание банок. Разобрав батарею, потребуется освободить банки от обертки, обнажить полностью корпус. Нужно убедиться в герметичности элемента, если на нем есть следы коррозии. На верхнем желобке корпуса высверлить тонкое отверстие, медицинским шприцом с иглой медленно ввести в полость дистиллированную воду. Если жидкость тут же выходит – банка не подлежит реанимации. После отверстие закрыть эпоксидным клеем, соединить батарею и провести полную зарядку и тренировку.
Чтобы восстановить нерабочий никель-кадмиевый аккумулятор после потери емкости, разряженных на ноль, рекомендуем воспользоваться реальным способом ремонта и восстановления АКБ шуруповерта своими руками, демонстрируемым на видео.
Инструкция по настройке ЗУ
- Подключаем к БП, у которого напряжение минимум на 1 В выше чем может дать сборка из аккумуляторов. Например, для сборки из 6хLi-Ion надо БП с выходом 26,2В. Выходной ток БП зависит от тока зарядки АКБ.
- На ХХ настраиваем нужное выходное напряжение, соответствующее максимальному напряжению АКБ в заряженном состоянии. В моем случае — 25,2 В.
- Подключаем АКБ к ЗУ, в разрыв между ними измеритель тока — устанавливаем нужный ток заряда. Я установил 1 А для АКБ с емкостью 2800 мА/ч.
- При снижении зарядного тока до 0,1 х Ток заряда крутим средний многооборотник до зажигания синего светодиода — «зарядка окончена».
Все соответствует корявому описанию)). Работает отлично. Буду использовать для зарядки переделанного шуруповерта. До Самары дошло за 25 дней. Для тех кто не может разобраться в работе светодиодов нашел отличное описание:
Верхний горит пока преобразователь способен отдавать в нагрузку установленный ток (в случае использования как зарядного получается это индикатор фазы СС, как только он погаснет — пошла фаза CV) средний светодиод горит пока ток в нагрузке не опустится до 0.1 установленного, погас — заряд окончен.
Значение 0.1 установлено по умолчанию, при желании корректируется как большую (заряд быстрее, емкость меньше) так и в меньшую сторону (время заряда увеличивается, аккумулятор заряжается полнее) средним потенциометром. Но заряд продолжается и после его выключения, это лишь индикатор, что аккумулятор в принципе заряжен и готов к использованию. Нижний светодиод — просто индикатор работы преобразователя.
charge — этот индикатор горит, пока ток в выходной цепи выше заданного значения. Это значение устанавливается относительно максимального тока. При установке большого максимального тока (единицы ампер) может не получиться установить индикацию на маленький ток (единицы и десятки миллиампер).
Как правильно заряжать аккумулятор
Правильный подход к заряжанию аккумуляторов позволяет значительно продлить срок службы АКБ. У каждого типа батарей есть свои требования.
В первый раз после покупки
Аккумуляторы, идущие в комплекте с шуруповертом, продают в частично заряженном состоянии. Возможно, их и зарядили полностью, но на какую величину снизился запас энергии во время хранения за счет эффекта саморазряда, неизвестно. Литий-ионный аккумулятор заряжать можно сразу, чтобы батарея была в полной готовности к работе. Никель-кадмиевую батарею надо сначала разрядить до начала падения оборотов вала шуруповерта, и потом зарядить полностью. Это поможет избежать потери емкости. Таким же образом желательно поступить и с NiMH АКБ, хотя у нее эффект памяти выражен не столь отчетливо.
На каком этапе разряда подключить зарядку
В большинстве случаев шуруповерт сам подскажет, когда надо возобновить энергию батарей. При разряженной АКБ падают обороты вала и уменьшается вращающий момент, работать становится невозможно и потребуется заменить аккумулятор на заряженный. До глубокого разряда дело в такой ситуации не дойдет.
Индикация уровня остаточного заряда на шуруповерте от китайского бренда Deco.
Многие шуруповерты имеют индикатор уровня заряда батареи. Можно ориентироваться на него. Но такие системы довольно грубы и нелинейны, поэтому их можно использовать для очень приблизительной оценки состояния остаточной энергии. Если батарея литий-ионная, то заряжать ее можно в любое время с любого уровня.
Сколько по времени заряжать
Время заряжания аккумуляторов может быть различным. Оно зависит:
- от степени разряда элементов;
- от текущей фактической емкости АКБ;
- от зарядного тока – большим током батарея зарядится быстрее.
Фактическая емкость батареи никогда неизвестна (ее можно замерить контрольным разрядом, но реально это бессмысленно). В процессе эксплуатации она изменяется от заявленного производителем максимума (у новой АКБ) до практического нуля (в конце срока работы). Уровень остаточного заряда в процентах также точно определить невозможно (его можно лишь косвенно оценить по фактическому напряжению). По этим причинам контролировать заряд по времени не получится. Можно лишь говорить о том, что глубоко разряженный новый аккумулятор при одинаковом токе заряжается дольше слегка разряженного старого. Для окончания заряжания и отключения ЗУ используются другие критерии:
- повышение напряжения на элементе до установленного значения;
- снижение зарядного тока ниже установленного значения.
Существуют и другие способы определения окончания процесса зарядки.
Li-ion батарея в процессе зарядки – горит красный индикатор.
Зарядка закончена, горит зеленый индикатор.
Для NiMH элементов при заряжании большим током в конце процесса наблюдается эффект снижения напряжения на элементе. Это явление можно использовать в качестве сигнала выключения зарядного устройства. Также можно контролировать процесс по снижению скорости нарастания напряжения в конце заряжания, но этот метод требует точного измерения напряжения и применения микроконтроллеров для математических вычислений.
Зарядная характеристика никель-металлогидридного аккумулятора (на графике напряжения виден участок с замедлением роста напряжения и с уменьшением напряжения по окончании заряжания)
