Переделка зарядного устройства шуруповерта Bosch

Оживляем никель-кадмиевую АКБ

Шуруповерты, оснащенные никель-кадмиевыми аккумуляторами, практически ушли в прошлое. Но они еще продаются, встречаются и даже работают, поскольку Ni-Cd-элементы могут «жить» до 20-25 лет, хотя и выдерживают порядка 900 циклов «заряд/разряд». Еще одна особенность никель-кадмиевых аккумуляторов – они могут храниться в разряженном состоянии. Так что если вы нашли на чердаке дедушкин шуруповерт с Ni-Cd-батареей, то есть смысл попытаться его оживить.

Попытаемся зарядить батарею. Подойдет любое ЗУ, способное обеспечить нужное напряжение и ток, равный половине емкости батареи.

Включаем, пытаемся заряжать. Если АКБ берет зарядку, то продолжаем. Если нет и на ней полый ноль, переходим к плану «Ж» и «П» (см. ниже).

Как только напряжение на батарее достигнет значения 1.37 В, помноженного на количество аккумуляторов, процесс останавливаем. Но это не все. Не факт, что АКБ заряжена полностью. Никель-кадмиевые аккумуляторы страдают так называемым эффектом памяти. Если их постоянно разряжали, скажем, до 60%, а потом ставили на зарядку, то они к этому привыкнут и далее будут отказываться работать при разрядке на все те же 60%. Поэтому разряжаем нашу батарею примерно таким же током, каким и заряжали. Разряжаем до значения 1 В, помноженного на количество аккумуляторов. В качестве нагрузки можно использовать автомобильные лампы или сам шуруповерт.

После этого снова полностью заряжаем. Повторяем операцию «заряд/разряд» 3-4 раза. Полностью заряжаем и пробуем пользоваться шуруповертом. Если даже после всех этих манипуляций емкость АКБ существенно ниже заявленной, то, к сожалению, у нас на руках дряхлый, отживший свое старик. Реанимации он не подлежит.

План «Ж», толкательный

План «Ж» заключается в «толкании» аккумулятора короткими (0.2-0.3 сек) импульсами высокого тока. Причем ток должен быть намного (в десятки раз) больше ёмкости аккумулятора. «Толкать» лучше каждый аккумулятор отдельно. Поэтому вскрываем батарею, выясняем, где у каждого аккумулятора плюс и минус. В качестве толкателя будем использовать автомобильный аккумулятор, но подойдет и любой другой мощный источник напряжением 10-15 В.

Подключаем минус нашего элемента к минусу «толкателя», подключаем один конец провода к плюсу «толкателя», а вторым концом кратковременно касаемся плюсового вывода Ni-Cd-элемента. Частота касаний — 2-3 в секунду. В результате такого прожига устраняются дендриты, вызывавшие микрозамыкания, и батарейка оживает.

Операцию проводим в течение 5-6 секунд. Ставим на зарядку. Если процесс пошел, устраняем эффект памяти (см. выше). Пробуем пользоваться.

План «П», доливочный

Этот план эффективен при деградации электролита, ведь в ходе эксплуатации идет процесс окисления с расходом воды. А план таков:

  1. Микродрелью делаем в корпусе отверстие.
  2. В отверстие шприцем заливаем 1 кубик дистиллированной воды.
  3. Ждем час, затем «толкаем» элемент импульсами высокого тока.
  4. Ставим на зарядку. Ждем сутки, измеряем напряжение.
  5. Если напряжение в норме, герметизируем отверстие герметиком или пайкой.
  6. Если упало или элемент не захотел брать зарядку, переходим к пункту 2 и делаем так до тех пор, пока уже некуда будет лить воду.

Если не помогло, то можно почитать статьи “Как переделать аккумуляторный шуруповерт на 12 или 18 В в сетевой своими руками” и “Как сделать блок питания для шуруповерта“. Все же лучше, чем снова забрасывать рабочий инструмент на чердак.

Мы выяснили, как зарядить аккумулятор шуруповерта без родной “зарядки”. Теперь, даже если “зарядник” вашего шуруповерта сгорел, утонул, потерян или украден, вы найдете выход из положения.

Спасибо, помогло!5Не помогло

Сейчас читают:

Можно ли зарядить смартфон без зарядного устройства или без шнура

Как зарядить ноутбук без зарядного устройства в домашних условиях

Как и чем можно зарядить аккумулятор автомобиля если нет зарядника

Как переделать шуруповерт на литий ионные аккумуляторы

Как правильно заряжать гелевые аккумуляторы на 12 вольт

Приступаем к замене элементов

Итак, с типами элементов, определились, теперь разбираем корпус аккумулятора, предварительно зарядив его до упора.

Вытаскиваем из корпуса все элементы и меряем напряжение на каждой банке. Для литиево-ионных оно должно составлять 3,6-3,8 В, для никель-кадмиевых – 1,2-1,4 В. Отмечаем на каждой банке, у которой напряжение меньше номинального. Собираем аккум, и работаем до снижения мощности. Опять разбираем и снова меряем напряжение у каждой банки. На негодных элементах просадка в напряжении будет значительной, они и подлежат замене.

С восстановлением элементов я не заморачивался – проще купить новые и заменить, кроме того, литиево-ионные аккумуляторы не подлежат реанимации, литий разлагается в течении 3 лет.

Аккумуляторы заказал на АлиЭкспресс

, 2 штуки по 3000 мА обошлись в 500 рублей, но тут важно подобрать банки по габаритам и емкости со старыми, так что посмотрите, какие у вас элементы, а уж потом заказывайте. Итак, чтобы заменить элементы, нам потребуется паяльник, олово и спиртовой флюс на канифоли

Итак, чтобы заменить элементы, нам потребуется паяльник, олово и спиртовой флюс на канифоли.

При пайке не перепутайте плюс с минусом, не держите паяльник на банках долго – опасность перегрева, для соединения элементов используйте старые пластины.

После этого я провел несколько циклов «заряд/разряд», зарядив элементы по полной, затем разрядил до упора, нагрузив шуруповерт. И так несколько раз – это необходимо для выравнивания потенциалов на банках.

Собственно, на этом все. Единственное, если у вас никель-кадмиевые банки, то это прекрасный повод сменить из на литий-ионные

, нужно только правильно подобрать количество банок под напряжение «шурика» — у литиевых напряжение в три раза выше никель-кадмиевых. Но это уже тема для другой статьи.

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Данный способ подходит тем, кто умеет делать припои к платам и готов переделать ЗУ. Ниже рассмотрен пример разборки зарядного устройства Makita DC 1440.

Сначала проверяют напряжение на незаряженном аккумуляторе. Также нужно демонтировать пластиковую крышку.

Затем отпаять подставку для батареи дрели. В данном случае на месте подставки останется 4 пина.

Нужно посмотреть, куда шли пины. Удобно использовать готовую схему, но найти ее в интернете сложно. Поэтому придется разбираться самостоятельно. Если смотреть от угла, первый контакт с положительным зарядом. Второй — термопрерыватель, третий — отрицательный заряд, четвертый — терморезистор. На массу закорочен терморезистор.

Сначала вместо терморезистора подключают обычный резистор.

Вторую и третью ножки от угла нужно спаять вместе. Это терморазрыватель и минус.

Нужно установить напряжение. По умолчанию устанавливается стабилитрон на 27 Вольт, которые и получаются на выходе.

Нужно последовательно соединить два стабилитрона на 3,9 и 9 Вольт. На выходе получится 14,65 V. Чтобы зарядка подходила под различные аккумуляторы, нужно добавить схему защиты. При этом необходимо обойти родную схему.

Далее зарядку включают в розетку. Когда появится напряжение в сети, нужно будет посмотреть напряжение на выходе. Должно быть 14,5 Вольт, такой величины достаточно для зарядки автомобильного аккумулятора.

Устройство подключают к нагрузке, в качестве которой может выступать лампочка на 21 Ватт или примерно 2 А.

Лампочка должна загореться, на экране мультиметра отобразится напряжение. Если оно будет немного меньше, например, 14,36 V, это не страшно. Зарядное устройство все равно будет работать.

Подробнее о данном способе смотрите в видео:

Контроллер заряда Li-ion аккумулятора своими руками

Контроллер — электронная плата которая по характеристикам поддерживает рабочее напряжение и ток разряда. То есть напряжение контроллера должно отвечать характеристике прибора. Токовая нагрузка подбирается в 2 раза ниже предельной. Значит, для 18650 ток должен быть 12-15 А, для 26650 – 30-40 А.

Под контроллером заряда-разряда понимают схему защиты от слишком глубокого разряда, он же препятствует перезаряду банок выше 4,2 В. Но это только защита. Настоящий контроллер установлен в ЗУ, рассчитан на зарядку в 2 этапа с последующим отключением аккумулятора. Зарядное устройство это не блок питания. Назначение этого инструмента стабилизировать ток на первом этапе процесса, при этом выходное напряжение зависит от тока нагрузки.

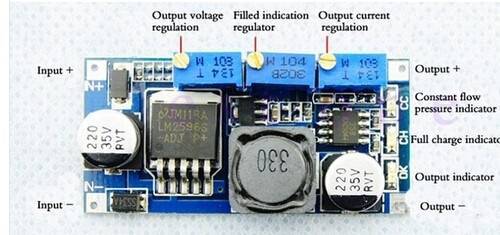

В конструкции предусмотрены резисторы для регулирования выходного напряжения, индикации окончания заряда, порога ограничения выходного тока. Микросхема LM2596 выступает в виде контроллера ШИМ, компаратор LM358 поддерживает параметры тока, управляет индикацией. Стабилизатор 78L05 питает компаратор и поддерживает напряжение.

Для того, чтобы отключить аккумулятор именно в момент полного набора заряда, необходимо доработать схему. Такая доработка обусловит отключение зарядки при достижении полного заряда.

Защитная плата MBS отключит аккумулятор при достижении полного заряда. Но она срабатывает с некоторым опозданием. Поэтому батарея может получить небольшой перезаряд, сокращающий срок службы дорогого прибора.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

  1. Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
  2. Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Аккумулятор шуруповерта Интерскол

Шуруповерт Интерскол является самым фаворитных, благодаря собственной универсальности. Не считая главной функции он дополнительно будет служить дрелью.

Батареи здесь будут хоть какими из списка всех всераспространенных. Никель-кадмиевые и металл-гидритные употребляются почаще, как более дешевенькие и довольно массивные. Чтоб они накрепко работали, их следует до конца разряжать и заряжать, чтоб полностью использовать заряд. Иначе, срок службы оборудования существенно понижается. Обратимая утрата емкости элемента при неполной разрядке и зарядке именуется эффектом памяти.

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

  1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
  2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
  3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
  4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Ремонт зарядной станции

Своими руками устраняют простые неисправности. Пример ремонта показан на станции 12В ДА-10/12ЭР для литий-ионных батарей напряжением 12 В, ток 1,8 А. Прибор состоит из понижающего трансформатора, четырехдиодного моста, сглаживающего пульсацию конденсатора. Светодиоды сигнализируют о подключении питания, начале и конце заряда.

Если не загорается индикатор включения, проверяют первичную обмотку трансформатора. Для этого измеряют тестером сопротивление, коснувшись щупами штырей вилки. Если есть обрыв, вскрывают корпус. Возможно, сгорел сетевой предохранитель, который меняют.

На некоторых моделях ЗУ установлен тепловой предохранитель. Он находится сверху первичной обмотки трансформатора под изоляцией, разрывает цепь при температуре +120…+130°С. Восстановление невозможно, поступают другим образом: пайкой соединяют концы обмоток. После этой операции трансформатор не защищен от короткого замыкания, поэтому лучше поставить сетевой предохранитель.

При целой первичной обмотке прозванивают вторичную и диоды. Один конец полупроводников выпаивают, подключают омметр, меняя положение щупов. Исправный диод показывает при одном подключении обрыв, при другом – КЗ. Перегоревшая первичная обмотка ремонту не подлежит – меняют трансформатор.

Если обнаружены неисправные диоды, устанавливают новые. Одновременно меняют и конденсатор: если в нем высыхает электролит, диоды перегружаются, сгорают.

Под увеличительным стеклом осматривают плату. Ликвидируют обнаруженные трещины, нарушенные контакты. Если все принятые меры не помогли, обращаются в мастерскую.

Восстановление аккумулятора шуруповерта Макита

До того, как вернуть аккумулятор шуруповерта Макита, поначалу нужно разобрать его корпус. Он состоит из 2-х половинок, соединенных клеем. Если аккуратненько обстучать корпус батареи резиновым молотком, клей отстанет. Кое где возникают трудности с разборкой. Там потребуется дополнительный ручной инструмент. Дальше следует разъединить половинки корпуса, придерживая отверткой клеммы.

По рабочим чертам дрель-шуруповерт Макита приближается к сетевому инструменту. Автономное питание обеспечивают 3.5 сменных Li-Ion аккума. Компьютерная разработка зарядки позволяет их восстанавливать всего за 22 мин. В этом случае срок службы батарей существенно увеличен.

Неисправные банки нужно поменять подобными новыми моделями. Если их трудно отыскать на рынке, придется из 2-ух аккумов собрать один. Заводская сварка вам понравятся контактной, а при выполнении ремонта придется сделать соединение пайкой.
