Пескоструйная насадка для karcher. Находим границы возможностей

Процесс изготовления насадки

Самодельная насадка для керхера способна превратить моечную установку в функциональный пескоструйный агрегат для домашнего использования. Понадобится следующий комплект расходных материалов:

  • шланг, способный выдерживать высокое давление воды;
  • крючок для спускового механизма;
  • дозатор для экономии расхода абразива;
  • сопло, в которое будет выходить смесь воды и песка.

Не экспериментируйте с самодельным изготовлением сопла, если вы в этом вопросе не профессионал. Необходимо точно просверлить отверстие с нужным диаметром. Рынок насыщен готовыми деталями и расходными материалами достойного качества, по приемлемым ценам, поэтому лучше приобрести их. К тому же у готовых деталей в комплекте уже есть спусковой механизм — крючок.

Шланг, который вы будете использовать, должен быть не меньше двух метров в длину, быть прочным и армированным. Через него будет проходить поток воды с высоким давлением, которое создаст компрессор. Прочность важна еще из-за того, что агрегат будет работать с абразивом, поэтому изделие сомнительного качества не прослужит долго.

Алгоритм действий

  1. При помощи резьбы фиксируется наконечник на сопло.
  2. На насадку также закрепляется дозатор, регулирующий подачу песчано-водной смеси.
  3. Контейнер с песком соединяются посредством шланга, для этого используются подходящие хомут и штуцер.

Для наибольшей экономии песка следует подготовить специальную емкость с решеткой. Над ней нужно проводить необходимую очистку поверхности при помощи пескоструйной насадки. Водно-песчаная смесь будет скапливаться в этой емкости. Эту смесь можно использовать еще раз, если опустить в нее заборный армированный шланг. Решетка, покрывающая емкость, нужна для удерживания отходов от очистки, чтобы они не загрязняли смесь песка и воды.

Как работает пескоструйная насадка?

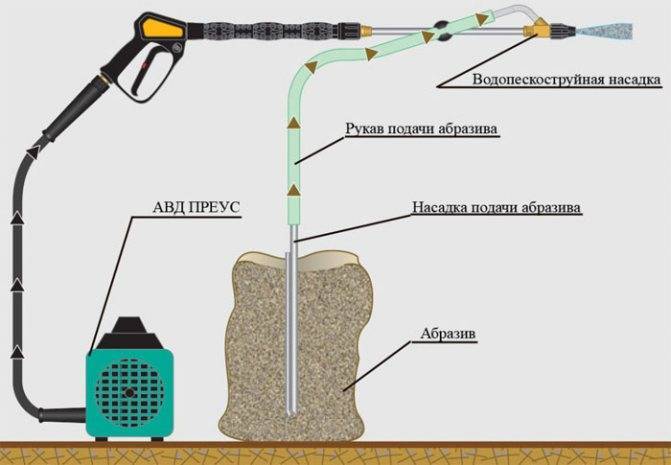

Кёрхер с пескоструйной насадкой состоит из следующих узлов:

  1. Мини-компрессора AWD Preus, который комплектуется при приобретении потребителем основного очистного оборудования от торговой марки Kärcher.
  2. Серийного пистолета, управляющего потоком.
  3. Насадки-адаптера, предназначенной для использования с водопесчаной смесью.
  4. Шланга, технология изготовления которого учитывает существенное абразивное воздействие потока на стенки.
  5. Ёмкости с песком.
  6. Приёмной насадки для отбора песка.

При подсоединении всех вышеперечисленных элементов друг к другу приёмная насадка погружается практически до дна ёмкости с абразивом, после чего включается подача воды высокого давления. Регулируя интенсивность расхода при помощи адаптера, можно управлять диаметром водопесчаной смеси и интенсивностью её ударного воздействия на очищаемую поверхность. Длительность пескоструйной обработки определяется количеством песка, находящегося в ёмкости.

Заявленные производителем характеристики пескоструйной насадки для kärcher составляют:

  • Максимально развиваемое давление – до 140 ат;
  • Рекомендуемое расстояние от адаптера до обрабатываемой поверхности – не более 300 мм;
  • Длина шланга – 3 м;
  • Номинальный расход абразива на обработку плоских поверхностей — 50…60 кг/м 2 ;

Следует отметить, что, для компактности установки, в ней не предусмотрены дозаторы и управляющие вентили, а засасывание песка производится исключительно за счёт вакуума, создаваемого в основной – водной магистрали. Судя по отзывам пользователей, это является существенной конструктивной недоработкой устройства.

Однако особенности практического применения гидропескоструйной насадки для кёрхер состоят не только в этом.

Правила применения

При работе гидропескоструя насос забирает жидкость из резервуара. Подключение его к водопроводу запрещается. Это неизбежно оборачивается гидравлическим ударом, разрушающим весь водопровод. А также нужно следить, чтобы стабильно поступал компенсирующий давление поток воздуха. В камерах боксового типа обрабатывают хотя и небольшие детали, но довольно огромными партиями.

Наблюдение за ходом работы в таком случае операторы ведут через контрольное стекло. При работе открытым методом включать гидропескоструй можно лишь при использовании спецкостюмов, спецобуви и защитных очков.

Гидроабразивная обработка проводится с помощью:

  • стеклянных бус;

  • обычного и кварцевого песка;

  • алюминиевого оксида;

  • мягкого бластинга.

Категорически нельзя направлять гидроабразивную струю на себя и других работников, а также на посторонние предметы, кроме обрабатываемой заготовки. Состав рабочей жидкости подбирают сообразно решаемой задаче. Чтобы сократить коррозионную активность воды, используют сульфосоединения. Оптимальное количество абразивной взвеси в жидкости подбирают экспериментальным путем, но в большинстве случаев оно составляет от 20 до 30%.

Необходимо внимательно подбирать режим обработки. Варьируя пропорции компонентов в суспензии, можно проводить и грубую очистку, и тонкую шлифовку, и подготовку к окрашиванию.

​​​ Перед началом работы требуется внимательно проверять исправность всего оборудования, герметичность шлангов и точность их подключения. Раньше всего проводят пуск на холостом ходу, чтобы убедиться в исправной работе оборудования. Только следующим шагом может быть полноценная обработка самих деталей или поверхностей.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

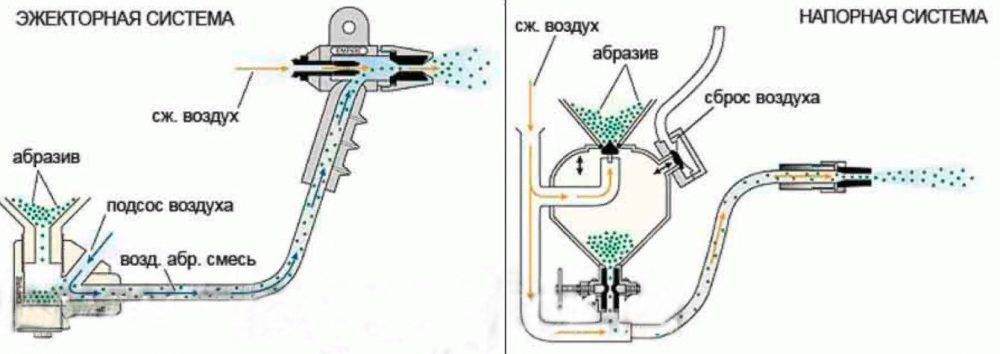

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Производители

Специалисты рекомендуют сопла следующих фирм:

  • Contracor — Россия;
  • CLEMCO — Германия;
  • ВМЗ — Великолукский механический завод.

Немецкие изделия известны своей надежной работой, долгим сроком службы. Наилучшими считаются сопла фирмы CLEMCO. Компания производит в основном керамические и карбид вольфрамовые вставки.

Не уступают им по качеству насадки для пескоструйки Российской фирмы Contracor. Основная продукция из карбида бора, имеются вольфрамовые и керамические вставки.

На ВМЗ изготавливают обычные сопла с бюджетной стоимостью. Любители могут приобрести разнообразные насадки — металлические, керамические и чугунные для разового ремонта.

Nissan Patrol QD32 › Бортжурнал › Пескоструй от Керхер и ликвидация жучков

Патруль — машина хорошая. Но сильно подвержена коррозии. Хотел было обработать скрытые полости жидким раст-стопом, а снизу снаружи — густым. Раст-стоп штука хорошая, но если в щелях и скрытых полостях он как-то держится, то на открытых ровных местах быстро смывается, особенно реагентами и нефтепродуктами, так или иначе попадающими на асфальт (все замечали, что на шоссе “дворники” размазывают по стеклу маслянистую пленку?). Поэтому я не мог на отъе.ись намазать, нужно было устранить жуки хотя бы на открытых местах и покрасить. Вот так выглядела рама и лонжероны перед началом работ:

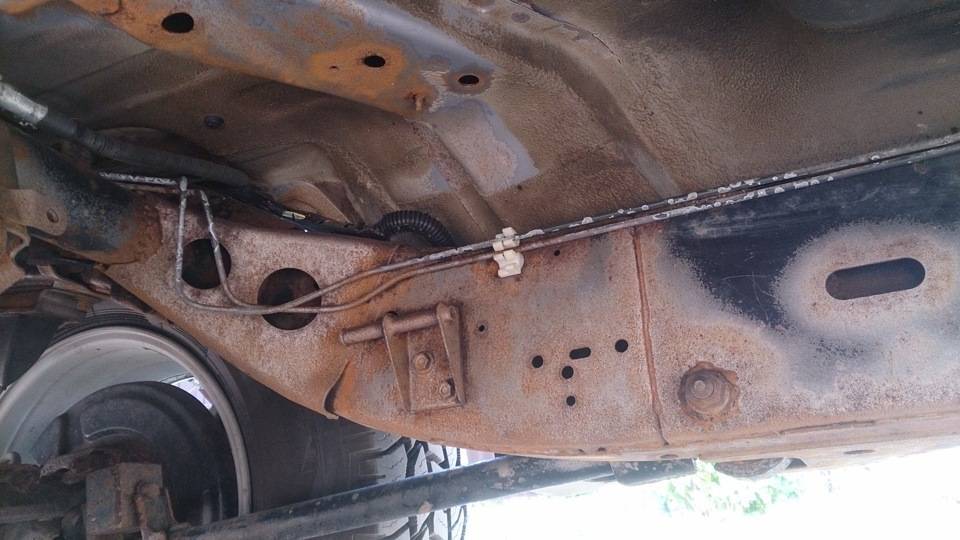

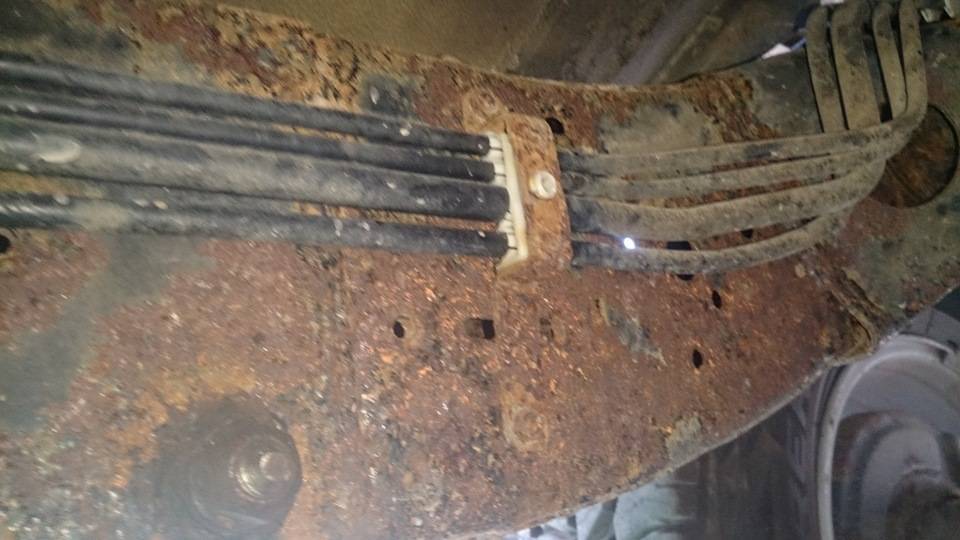

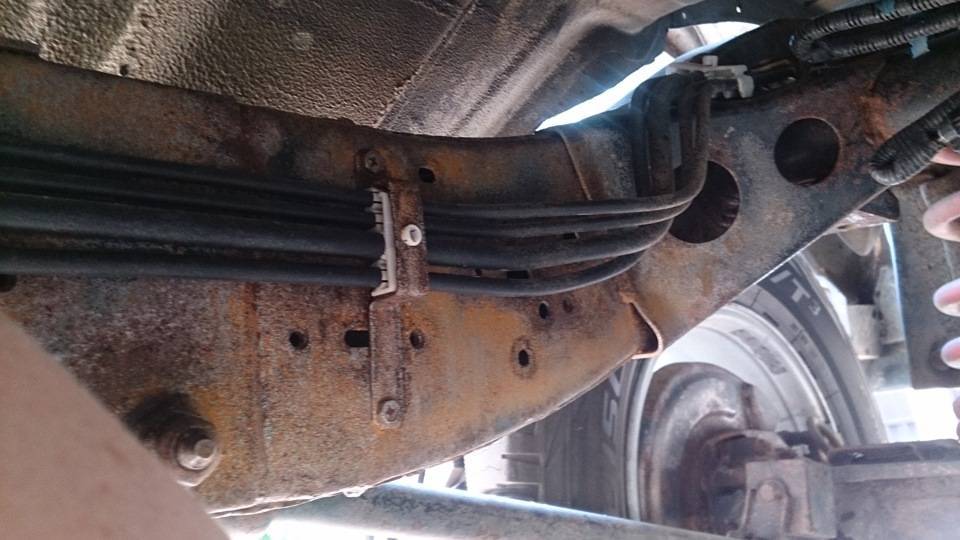

Это самые плохие места. При этом пальцем через технологические отверстия щупаю раму и лонжероны внутри — там все гладко, т.е. еще краска на месте. Странно, на Паджерике у меня было все наоборот.

Озадачился, чем отчистить ржу. Руками — не реально, дрелью или болгаркой с карщеткой подлезть можно не везде. Идеальный вариант — пескоструй. Но нужен производительный компрессор, которого у меня нет. И тут в инете натыкаюсь на пескоструйную насадку для керхера. Вот так она выглядит:

Тут же заказал ее на озоне и на следующий день держал в руках. Конечно, тех денег, что за нее просят (4200р) она, как изделие, наверное не стоит (как и вся продукция керхер имеет завышенный ценник). Но забегая вперед скажу, что ни разу не пожалел о приобретении, т.к. она сэкономила мне кучу времени и сил. Оставалось найти песок. Инструкции к насадке нет, только картинки на коробке. На картинке нарисовано ведро с абразивом и его номер по оригинальному каталогу. Пробив номер я узнал, что оригинальный абразив идет с фракцией 0,2-0,8мм. Стал искать фракционный песок.

В нашей деревне — это занятие бесперспективное. Но мне помог друг, подогнав початый мешок со своей работы. Этого мешка хватило… эмм… ну только начать Те 15-20 кг, что в нем оставались, закончились мгновенно. Расход песка оказался просто громадным. Стал я рыть инеты на предмет заказа фракционного песка. Нашел какой-то сайт (сейчас почему-то он не гуглится), оформил заказ на минимальную партию (500кг), но менеджер так со мной и не связался. Поехал в леруа-мерлен, купил обычный строительный песок “Боларс” в мешках по 25кг. Взял 6 мешков. На сайте написано, что фракция 1-2мм. На самом деле в каждом мешке он был разный, от мелкого до крупного. Так что 1-2мм — это наверное максимальный размер песчинок. В отличии от фракционного, в нем присутствует пыль, которая забивает насадку. Но работать можно, если приноровиться.

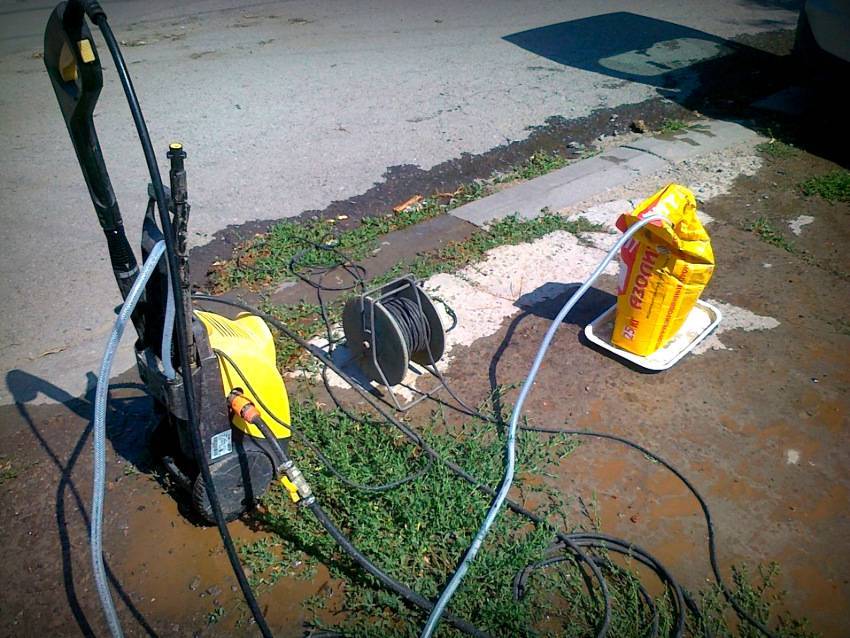

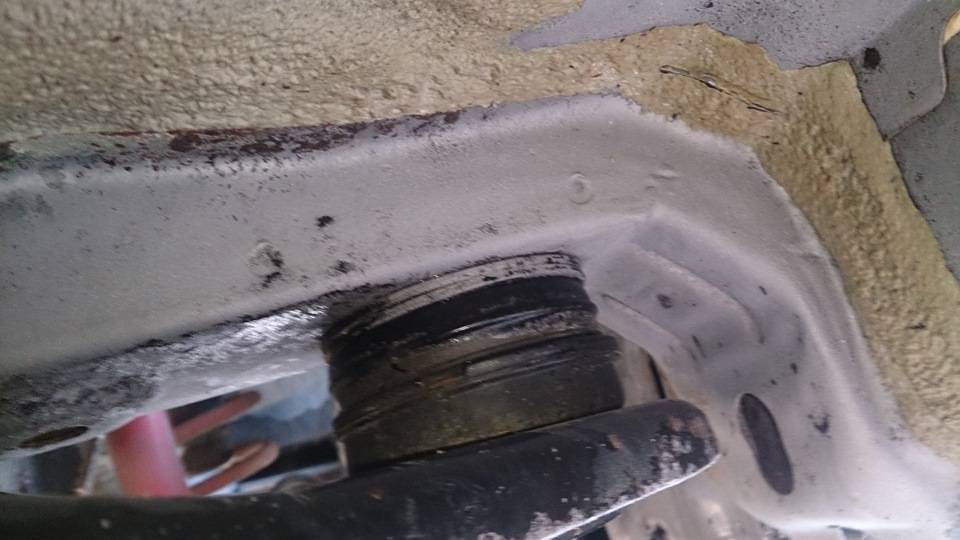

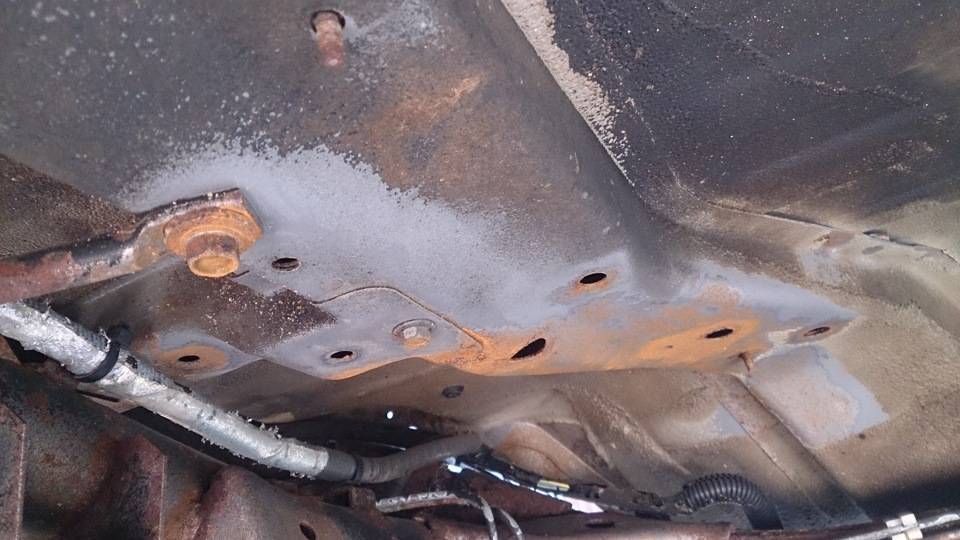

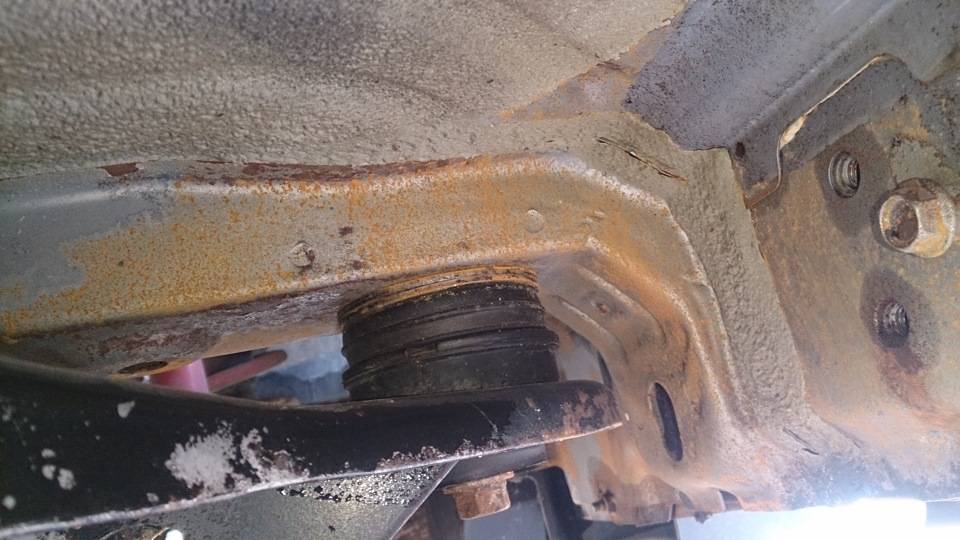

Начал песочить. Подножки снял для лучшего доступа. Сначала работал керхером К5 (одолжил у брата). Потом доделывал при помощи К3. Последний очищает немного дольше, но разница невелика. Плюсом водного пескоструя является то, что нет никакой пыли. А минусом то, что вычищенная металлическая поверхность быстро покрывается тонким слоем ржи. В процессе:

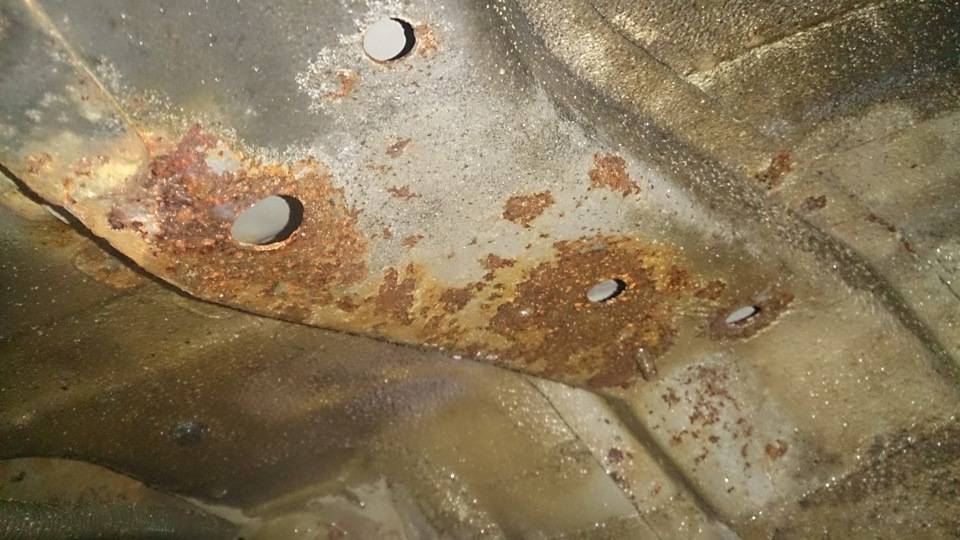

Где ржа въевшаяся и с канавками лучше применять мелкий песок, т.к. крупным приходится долго доставать ее из щербинок. Окалину лучше счищать крупным песком. Во всем этом действе нужна хорошая экипировка. Очки, идущие в комплекте с насадкой — УГ. Неудобные и плохо прилегают, песок летит в щели. Вообще, после процедуры пескоструя, пережитая мной ранее мойка днища показалась детским утренником.

Настало время покраски. После сушки на металле появился налет ржи.

Его отлично удаляет любой преобразователь ржавчины. Но тут дудочка и кувшинчик. Преобразователь после реакции нужно либо счистить, либо смыть водой. Счистить его не везде возможно, а смыв водой получаем обратно налет ржи. Пробовал смывать бензином — не смывается. Поэтому после смывки надо быстро сушить, обезжиривать, грунтовать и красить.

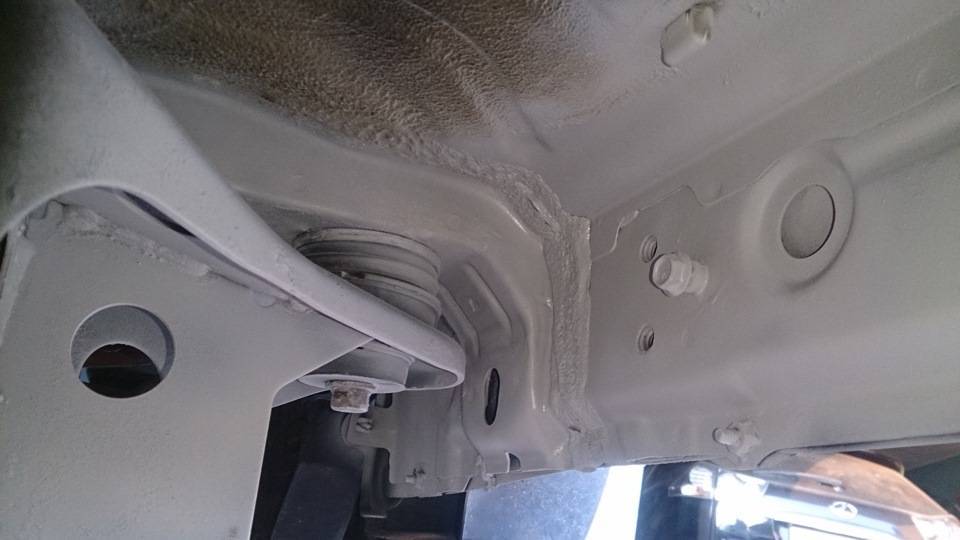

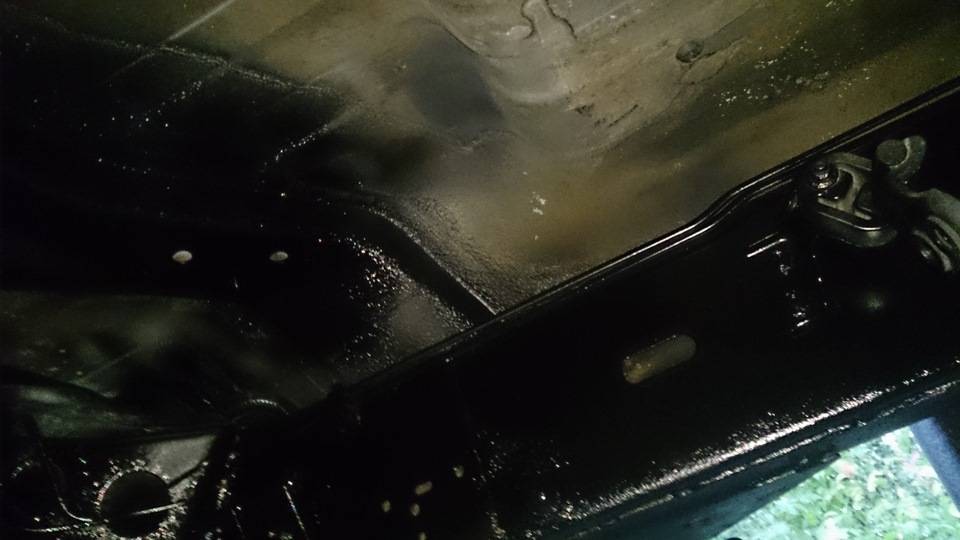

После покраски пороги покрыл антигравием BODY 950 и сверху положил еще пару слоев краски (т.к. body пористый, лучше его сверху красить). Позже все пройдусь раст-стопом. В следующей части расскажу про задние арки

Меры предосторожности

При работе с аппаратом, на котором установлена пескоструйная насадка, нужно соблюдать определенные меры предосторожности. Водно-песчаная смесь способна привести к травмированию

  1. при работе с аппаратом одевайте спецодежду, она защитит от травмирования;
  2. используйте закрытую и удобную обувь;
  3. выполняйте работы по очистке на улице.

Так как обработка и очистка загрязненных поверхностей происходит при помощи песка и воды, нет необходимости в использовании респиратора.

Тем более, если вы располагаете хотя бы минимумом необходимых материалов. К примеру, если у вас уже есть мойка «Керхер», то изготовленная под нее насадка может стать полноценным пескоструйным аппаратом. Так как большинство моек такого типа работают под высоким давлением, ее сравнительно легко превратить в полноценный пескоструй.

Основное отличие состоит в том, что вместо компрессора используется пневматическое оборудование для мойки. Таким образом, абразивный материал (песок) подается под воздействием сильной кинетической энергии, за счет чего и производится очистка

бывает разного вида, поэтому следует обратить внимание на свойства каждого материала. Роль насадки может играть пистолет для пневматического очистного оборудования

Его можно как приобрести уже готовым к использованию, так и собрать самостоятельно.

Пескоструйная насадка на «Керхер»: пескоструй из мойки своими руками

Чтобы быстро и качественно очистить поверхности от загрязнений, старых лакокрасочных покрытий и ржавчины, лучше всего применять пескоструйную обработку.

Такой тип очистки производится с помощью специального оборудования — камер, пистолетов.

Если в наличии есть мойка высокого давления, можно сэкономить на покупке: пескоструйная насадка на «Керхер» поможет в быту и ремонте, а сделать ее можно самостоятельно.

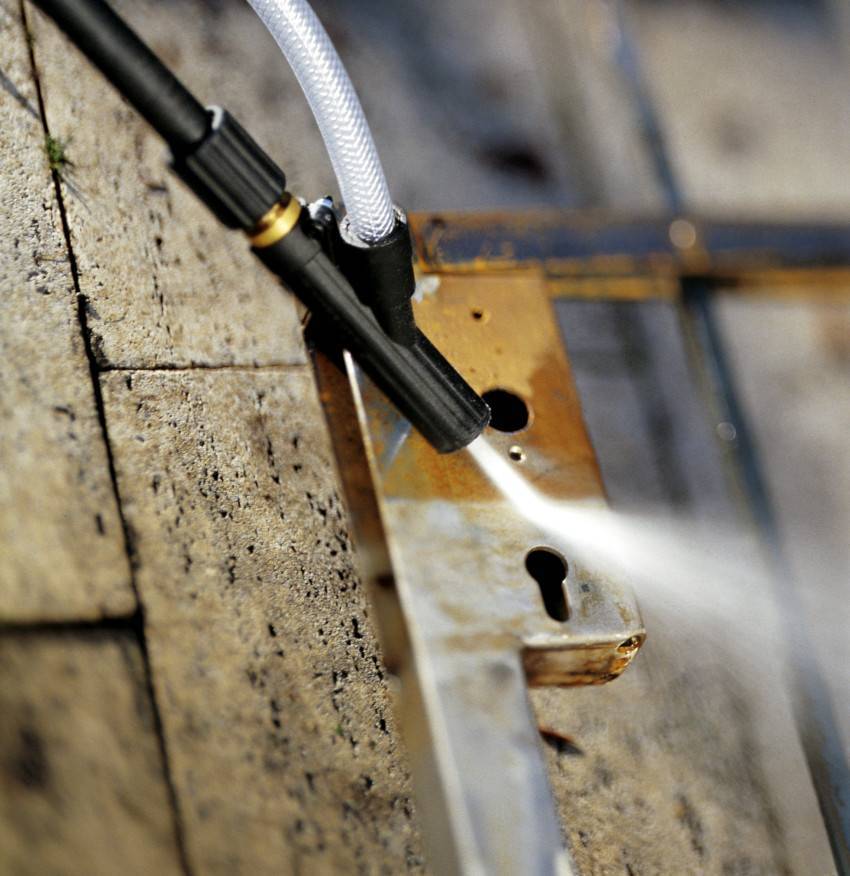

Принцип работы насадки

Каким бы ни был пескоструйный аппарат, принцип его действия следующий: в результате работы компрессора воздушный поток находится под высоким давлением, за счет чего в сопло прибора поступает абразив (чаще песок). Последний подается через выходное отверстие тонкой, но сильной струей непосредственно на обрабатываемый предмет, в результате верхний слой снимается.

Пескоструй для «Керхера» — приспособление, способное сделать мойку высокого давления пригодной для работы по типу пескоструйного пистолета.

Такая насадка не заменит профессионального оборудования, но для очищения небольших поверхностей она прекрасно подойдет.

Вместо воздуха заряд кинетической энергии каждой порции песка будет придавать вода, а в остальном принцип работы устройства останется тем же:

  • под действием созданного компрессором высокого давления вода проходит через заборное отверстие шланга, вторым концом помещенного в емкость с песком;
  • в заборном шланге создается вакуум, который помогает абразиву продвигаться в основной шланг;
  • после смешивания песка и воды поток подается через выходное отверстие на поверхность изделия.

Для снижения потребления песка и повышения эффективности обработки можно ввести в указанную конструкцию дозаторы, краны. Обычно пескоструйная насадка для Karcher расходует 30 кг песка на каждый 0,8-1 квадратный метр поверхности.

Области применения насадки

За счет высокой мощности струи с помощью насадки на «Керхер» можно обрабатывать различные поверхности:

  • очищать дерево, бетон от штукатурки, старой краски, лаков, строительных смесей;
  • удалять с металла ржавчину, окалину;
  • зачищать различные изделия перед обработкой, нанесением защитных и финишных покрытий;
  • избавляться от трудновыводимых загрязнений;
  • убирать пятна и потеки клея, монтажной пены.

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

  • надежный шланг с возможностью работы под давлением;
  • дозатор для экономии абразива;
  • сопло для выброса песка с водой;
  • крючок спускового механизма;
  • хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта.

Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться.

У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

Рекомендации по безопасному использованию насадки

Чтобы не нанести себе вред, необходимо работать с мойкой высокого давления и насадкой с соблюдением мер безопасности, иначе водно-песчаная смесь способна стать причиной травматизации. Преимуществом такого приспособления перед обычным пескоструйным пистолетом является отсутствие пыли, осаждающейся в легких, поэтому необходимости в респираторе нет. Но нужно следовать таким советам:

  • надевать прочную спецодежду;
  • быть в удобной закрытой обуви;
  • проводить очистку изделий на улице, а не в помещении.

При наличии мойки «Керхер» или ее аналога самостоятельно соорудить пескоструйный агрегат несложно. Это сэкономит средства и позволит производить качественную обработку поверхностей при каждой возникающей потребности.

Сферы применения

Конструкционные особенности обусловлены как раз нестандартными способами применения сопла. В частности, арматура такого типа нашла применение в инжекторных агрегатах, которые работают в связке с упомянутыми струйными насосами. Подобные механизмы служат для сжатия газовых смесей, жидкостных паров, а также для последующей их отправки в места с повышенным давлением. Не обходится без такого сопла и система газоочистки в некоторых вариациях. Например, соплом оснащается скоростной газопромыватель, который фильтрует обслуживаемые смеси от субмикронных и микронных частиц. Используются устройства данного типа также в некоторых тепловых и паровых котлах, но преимущественно из промышленной сферы.

Как работает сопло Вентури?

Устройство было названо в честь итальянского ученого именно по той причине, что он открыл эффект снижения давления, когда рабочая среда проходит через суженный участок. Именно по этому принципу, дополненному законом Бернулли, функционируют такие трубки. На практике это означает, что жидкость минует суженный участок, в процессе чего происходит отбор давления в специальных кольцевых камерах, которыми снабжается сопло Вентури. Принцип работы также предполагает взаимодействие каналов отвода с непосредственными приборами измерения. Для точного замера, в частности, применяется манометр, который может быть представлен и в виде аналогового устройства, и цифровым аппаратом.

Как сделать из баллона?

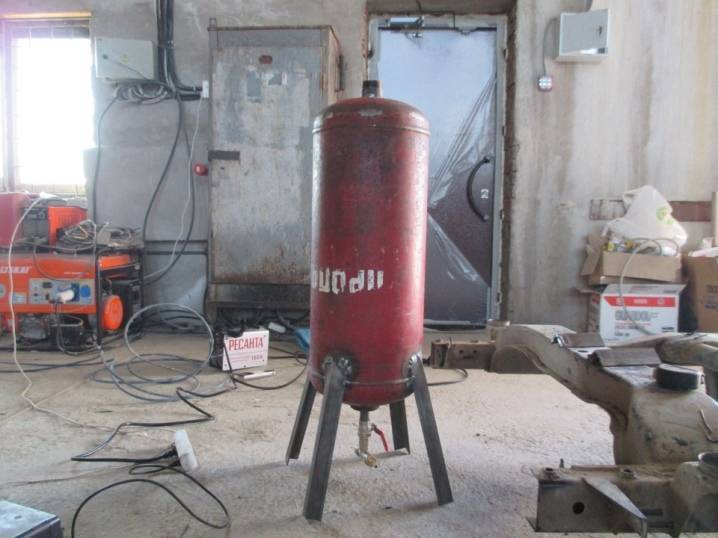

Очень хороший пескоструй можно соорудить своими руками из обыкновенного газового баллона. Это один из самых популярных способов изготовления, к которому прибегают многие любители самоделок.

Пескоструйная машина из баллона – это очень простое, но надежное устройство. Для его правильной сборки мастеру понадобятся следующие компоненты:

  • шаровые краны – 2 шт.;
  • ненужный газовый баллон;
  • часть трубы – из нее будет делаться воронкообразная деталь для заполнения специальной емкости внутри аппарата песком (абразивным компонентом);
  • тройники – 2 шт.;
  • рукава с проходами в 14 и 10 мм., которые будут задействоваться для отправки воздуха от компрессора и вывода готовой смеси;
  • хомуты, посредством которых будут прикрепляться рукава;
  • специальная фум-лента, которая пригодится для уплотнения резьбы разных составляющих пескоструйной установки.

Если все перечисленные компоненты подготовлены, можно приступать к сборке самодельного аппарата. Разберем пошагово, как его надо правильно собирать.

Сначала мастер должен грамотно подготовить бак будущего агрегата. Из баллона понадобится скрупулезно убрать абсолютно все, что там есть. Надо хорошенько почистить внутренние поверхности конструкции. Для таких целей можно использовать различные моющие средства, но только те, в составе которых отсутствуют абразивные компоненты. После этого понадобится дождаться полного высыхания заготовки.

На последнем этапе сборки пескоструя рекомендуется озаботиться его мобильностью. Для этого к устройству можно приварить колеса или рукоятки для более удобного перемещения.

После этого мастеру нужно будет соединить все необходимые детали для формирования каналов подачи и выброса состава. Разделим этот шаг на несколько этапов.

  1. Тройник, что расположен внизу, а также баллонный вентиль нужно будет соединить посредством штуцеров.
  2. Рукав для воздушного притока, имеющий проход в 14 мм., нужно аккуратно расположить в пространстве между блоком смесителя и тройником.
  3. К ответвлению тройника с фитингом, которое не является затянутым, следует подключить нагнетательную установку.
  4. К последнему выходу тройника снизу следует подсоединить рукав для абразивной комбинации.

Чтоб конструкция получилась абсолютно герметичной, на трубу, заполняющую баллон песком, нужно установить надежную навинчивающуюся крышечку.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

  • самодельное или керамическое сопло;
  • качественный армированный шланг;
  • узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
  • блок регулировки подачи, который представляет собой цилиндрический дозатор;
  • труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

  • продувной пистолет пневматического типа;
  • тройник для сантехнических работ;
  • шаровый кран, при помощи которого будет регулироваться подача абразива;
  • выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

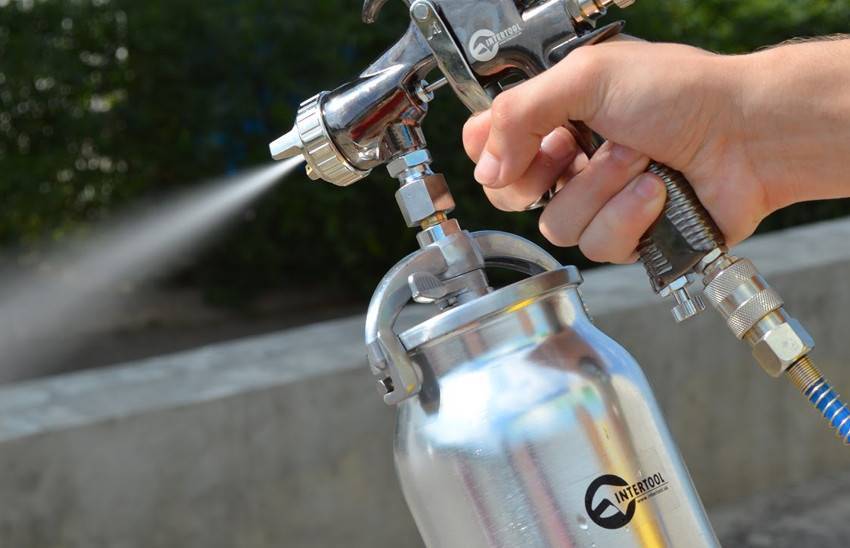

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

  • рукоятку, оснащенную механизмом подачи воздуха;
  • клапан для смешивания, который берется из пистолета-краскопульта;
  • емкость для абразива;
  • тройник;
  • шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Песок для гидропескоструйной обработки

Начинать стоит именно с выбора расходного материала, поскольку сам принцип пескоструйной обработки тривиален. Разве что поток песка не подаётся непосредственно от компрессорной установки, а захватывается из ёмкости потоком воды, который обладает достаточно высокой для этих целей кинетической энергией. Именно в этом и заключается тонкость использования пескоструйных насадок для kаrcher

В руководстве по применению пользователю рекомендуется использовать только песок, предлагаемый самим производителем насадок. И это неслучайно. Не обратившие внимания на эту деталь потом расплачиваются резким снижением скорости очищающей смеси, и, соответственно, падением эффективности пескоструйной обработки. Отзывов по возникшей проблеме – предостаточно.

Песок, работающий в пескоструйных насадках, обладает рядом особенностей:

  1. Чрезвычайно равномерен по фракции – 0,3…0,5 мм, не больше и не меньше (более мелкая фракция будет производить только шлифовку, про недостатки более крупных фракций будет рассказано далее).
  2. Частицы имеют округлую форму в плане, без острых выступов и углов.
  3. Песок должен быть достаточно прочным, чтобы затем не дробиться и распадаться на более мелкие фракции уже после первого применения.
  4. Подаваемый материал до смешивания с водой должен быть абсолютно сухим.

Пескоструйная обработка мойкой высокого давления может применяться для очистки сравнительно небольших поверхностей простой, плоской формы (коэффициент расхода песка при работе с более сложными конфигурациями будет в несколько раз выше). Сам песок после обработки утилизации и вторичному использованию не подлежит. Объясняется это не только сложностью сбора, но и необходимостью в особо тщательной очистке, поскольку в отработанном песке содержатся частицы материалов, содранных с очищенной поверхности.

Технология приготовления «фирменного» песка от kärcher характеризуется высокой степенью очистки исходного материала – речного или карьерного песка. После размола на высокоточных шаровых мельницах полуфабрикат дополнительно прокаливается. Это повышает механическую прочность и даёт возможность использовать абразив для пескоструйной обработки не только сравнительно мягких цветных металлов и сплавов, но и сталей. В ходе подготовки песка исключается попадание в ёмкость более крупных фракций, с диаметром более 0,6 мм: песчинки становятся заметно тяжелее, и кинетическая энергия водного потока оказывается недостаточной, чтобы захватить их, и с нужной скоростью (не менее 350 км/ч) подать на очищаемую поверхность.

Пескоструй из Керхер: насадка для мойки высокого давления Karcher

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях.

Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка.

Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

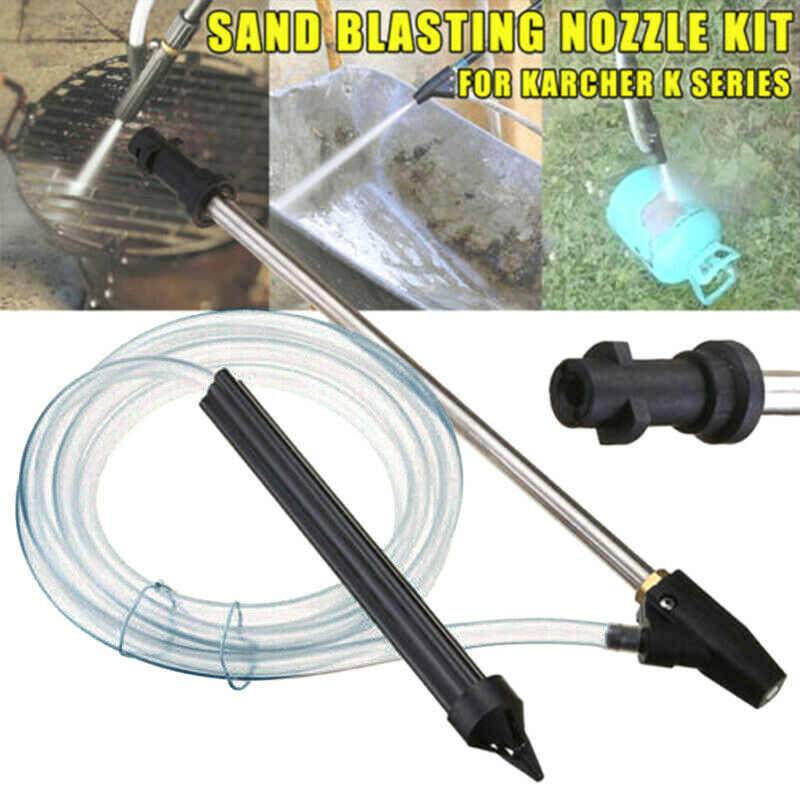

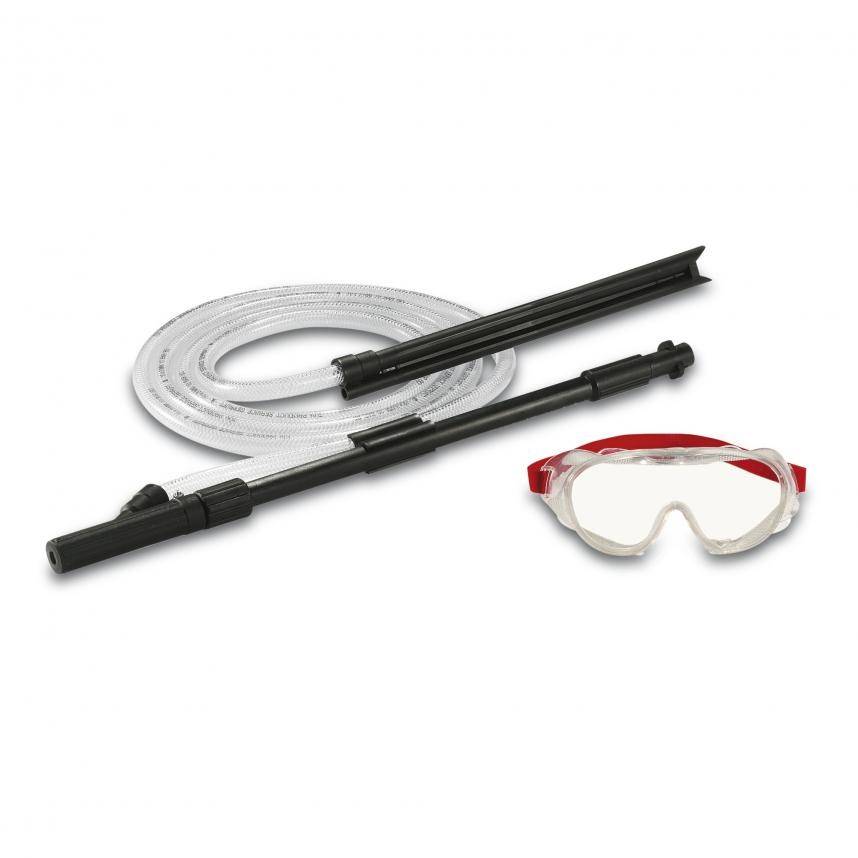

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением.

В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование.

В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит

При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

  • в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
  • песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

  • При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
  • Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Для чего можно использовать самодельный пескоструйный аппарат

Эффективность использования пескоструйной установки с самодельной насадкой, собранной на базе аппарата Керхер (Karcher), обеспечивается тем, что песок, смешанный с водой, подается из сопла под высоким давлением, которое создает встроенный компрессор устройства. Обладая значительной кинетической энергией, такая струя абразива способна эффективно выполнить очистку различных поверхностей.

На очистку пропанового баллона от ржавчины и краски уходит не более 5 минут

Самодельный пескоструй, собранный на базе мойки Karcher (Керхер), можно с успехом использовать для решения следующих задач:

  • очистки поверхностей от различного рода загрязнений;
  • удаления с поверхностей старых покрытий: краски, клея, строительных смесей и др.;
  • удаления с металлических поверхностей участков, подверженных коррозии;
  • зачистки металлических поверхностей перед выполнением их дальнейшей обработки.

Несмотря на простоту своей конструкции, самодельная насадка для аппаратов Керхер, предназначенная для выполнения пескоструйной обработки, проявляет высокую эффективность при очистке различных поверхностей.

То, что такая насадка является удобным и эффективным приспособлением, хорошо демонстрирует видео ее применения. Такое видео, как и ролики по изготовлению и сборке подобного устройства, можно без особых проблем найти в сети.

Преимущества и недостатки

Пескоструйное оборудование позволяет быстро очистить поверхность от различных загрязнений и устаревшей отделки:

  • грязь;
  • масло;
  • окалина;
  • жир;
  • краска;
  • грунтовка;
  • шпатлевка.

На подготовку детали к дальнейшей обработке и покраске времени уходит в несколько раз меньше, чем с применением моющих веществ и растворителей.

Песок легко приобрести. При постоянной работе он может использоваться несколько раз. Его необходимо просеивать и прокаливать.

Поток воздуха с песком и другими абразивами проникает в узкие щели и небольшие отверстия. Скорость очистки не зависит от сложности конструкции.

Пескоструйные аппараты имеют простую конструкцию. Достаточно соединить шлангами компрессор и емкость с песком.

К недостаткам относится работа оборудования под большим давлением. При прорыве шланга или попадании в рабочую зону, человек может получить серьезную травму.

Насадки быстро изнашиваются. Металлического сопла из стойкой к стиранию стали хватает на 1 – 2 часа работы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
