Как сделать пилораму из бензопилы Урал, Дружба или Штиль в домашних условиях, а также чертежи и пошаговые алгоритмы

Какую бензопилу можно использовать для переделки

Для изготовления портативной самодельной пилорамы применяются бензиновые пилы советского производства, отличающиеся повышенной прочностью корпуса из алюминиевых сплавов. Установки серии «Дружба» или «Урал» оборудованы моторами мощностью 4-5 л. с., которой достаточно для распиловки бревен длиной до 5-6 м. Также используются китайские копии пил «Штиль» или «Хускварна», с низкой стоимостью и рабочим органом длиной до 550 мм, позволяющим пилить твердые породы древа.

Для разделки бревен на отрезки применяется бензиновая пилорама с установкой дискового или ленточного механизма. Недостатком конструкции является образование большого количества опилок, разлетающихся вокруг рабочей зоны. Двигатели внутреннего сгорания оснащаются принудительным зажиганием, для повышения безопасности эксплуатации рекомендуется вывести аварийный выключатель в зону расположения оператора. При возникновении чрезвычайной ситуации человек останавливает работу мотора нажатием на кнопку.

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

  • шуруповерт с разными битами или плоские и крестовые отвертки;
  • набор ключей;
  • дрель;
  • болгарка;
  • ножницы по металлу;
  • сварочный аппарат;
  • различные обрабатывающие станки;
  • разнообразные измерительные приборы, например, рулетка и кронциркуль;
  • молоток или даже кувалда для грубой работы и прочее.

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

  • шуруповерт с разными битами или плоские и крестовые отвертки;
  • набор ключей;
  • дрель;
  • болгарка;
  • ножницы по металлу;
  • сварочный аппарат;
  • различные обрабатывающие станки;
  • разнообразные измерительные приборы, например, рулетка и кронциркуль;
  • молоток или даже кувалда для грубой работы и прочее.

Готовые станины и мобильные насадки

Если использовать более мощный металлопрокат, сама конструкция будет значительно прочнее и надежнее предлагаемой по достаточно высокой цене.


Простейшая насадка для продольного пиления.

Как вариант, такую насадку можно использовать как готовый узел при сборке самодельной пилорамы. Она дает возможность вертикально поднимать и опускать режущую гарнитуру относительно бревна. Остается организовать перемещение насадки по горизонтальным направляющим самодельной станины.

Мобильная каретка для продольного распила бревен на базе бензопилы Хускварна 142

Автор видео рассказывает, как он сделал на базе бензиновой пилы Хускварна 142 мобильную каретку для продольного распила бревен. С помощью этой пилы и каретки он распустил очень большой объем материала и построил целый дом. Видео содержит, все необходимое для изготовления приспособления своими руками. Рекомендуем к просмотру, очень полезно.

Видео обзоры и уроки как сделать снегоуборщик

Отзывы владельцев самодельных снегоуборщиков Любой мужчина, который собственными руками собрал снегоуборочную машину, назовет множество достоинств этой конструкции. Основным плюсом является доступность, низкая стоимость, возможность работать с обычными материалами и инструментами, которые у каждого есть в гараже. Для неопытных мастеров это занятие может показаться сложным, однако же со всем быстро можно разобраться, благодаря множеству обучающих видео, схем и чертежей как собрать снегоуборщик из бензопилы своими руками.

“Пользуюсь снегоочистителем, который собрал пару лет назад. Нашел в гараже отцовскую старенькую бензопилу “Дружбу”, купил некоторые инструменты, листы и трубы. В интернете нашел много схем, как правильно собрать снегоочистители своими руками, много видео и рекомендаций. Немного подправил чертежи, сам инженер по образованию. В итоге, получилась рабочая машина, которая качественно и быстро убирает лишний снег со двора.”

“Сломался мой обычный снегоуборочный аппарат и все никак не мог купить новый. Сосед посоветовал собрать своими руками из бензопилы. Я никогда раньше этого не делал, руки растут из плеч, но без помощи опытного соседа не обошлось. Взяли движок старенькой бензопилы Штиль, докупили крепежей, металлических труб и листов. Пару дней работы и отличный самодельный снегоуборщик готов. Мощность достаточно большая, снег убирает быстро, в любом случае быстрее, чем работать руками и лопатой.

Достоинства: низкая стоимость, удобство, доступность материалов, производительность

Недостатки: пришлось хорошенько поработать руками и головой, но оно того стоило.”

Варианты изготовления снегоуборщика из двигателей от разных бензопил

Разные бензопилы комплектуются разными между собой моторами. В связи с этим, при сборке снегоуборщика изготовителю потребуется внести в ее устройство те, или иные изменения. Рассмотрим их на примере тех бензопил, двигатели от которых чаще всего используются для изготовления самодельной техники.

Снегоуборщик из бензопилы Дружба

Чтобы собираемая самоделка получилась надежной и сбалансированной, перед ее сборкой потребуется изучить схемы. Чертежи должны подсказать изготовителю правильный порядок действий и методы монтажа узлов в общее устройство снегоочистителя.

Чтобы снизить шум при постоянной работе самодельного снегоуборщика, встроенный в него двигатель потребуется оборудовать глушителем. Для этого нужно взять металлическую цельную трубу, которая должна быть прикреплена к мотору болтами или приварена. Внутрь металлической трубы необходимо установить резиновую прокладку, также сложенную в форме трубы.

Нужно помнить что из-за высокой мощности снегоуборщик из пилы марки Дружба потребуется оборудовать более крепкой цепью. Она должна выдерживать высокие нагрузки, в противном случае, снегоочиститель достаточно быстро выйдет из строя.

Снегоуборщик из бензопилы Урал

Как и пилы Дружба, садовые цепные инструменты марки Урал обладают повышенным запасом крутящего момента и тяги. Поэтому, собирая снегоуборщик из бензопилы Урал, можно заранее начертить схему крупногабаритной машины с широким объемным ковшом и мощным шнековым механизмом.

Для работы самодельной машины потребуется мощный шнек, состоящий из вала, диаметром от 5 до 7 мм, а также 4 винтовые пластины. Они должны быть расположены на валу параллельно друг к другу, и непосредственно смотреть в центр ковша. Для сварки ковша необходимы 2 боковины и полукруг из оцинкованной стали.

После сборки снегоуборщика все его металлические элементы нужно покрасить, чтобы защитить их от коррозии.

Снегоуборщик из бензопилы Штиль

Машина из бензопилы немецкого бренда получиться малогабаритной и достаточно маневренной. Перед тем, как начать ее сборку, потребуется внимательно изучить чертежи, в которых будут указаны размеры деталей и их расположение в общем устройстве снегоочистителя.

Далее необходимо сварить заборный ковш. Для снегоуборщика из бытовой бензопилы Штиль размеры ковша не должны превышать 60×50 см в ширину и высоту соответственно. Внутрь ковша крепиться шнек, состоящий из 65-сантиметрового вала и расположенных на нем винтовых пластин.

Готовый снегоуборщик из бензопилы Штиль сможет убирать сухой и налипающий снег, а также расчищать сугробы, высотой до 50 см.

Строительные работы

Строительство пилорамы в домашних условиях – процесс несложный, но требующий относительной сноровки и внимательности. Далее представлен пошаговый процесс.

Крепеж основания

Первым делом следует выбрать подходящий чертеж основания пилорамы и все необходимые для работы материалы: 2 швеллера, 2 рельсы, уголки, трубы диаметром около 40 мм, стальную плиту, бензопилу. Процесс создания основания начинается со сборки уголков и рельс, перевернутых подошвой вверх. Установка должна быть осуществлена строго параллельно полу, поэтому обязательно используйте строительный уровень.

После этого можно приступать к созданию стяжек для укрепления конструкции. В полуготовом основании делают отверстия диаметром около 1,5 см на расстоянии 1,5 м друг от друга. В готовые отверстия устанавливаются стяжки и закрепляются болтами.

С помощью угольников из металла создаются стойки, которые следует использовать в качестве подставки под основу. Расстояние между основой и крайними стойками должно составлять около 1 м. Для увеличения жесткости конструкции можно установить несколько ребер жесткости.

Совет. Готовые части основания должны соединяться между собой с использованием в качестве ориентира строительного уровня.

Внутри рельсового пути сделайте несколько разметок, на которые будет установлен крепеж для древесины. Его можно сделать из обычной металлической рамы, закрепленной по краям особыми зажимами. Лучше всего использовать концевые либо частичные, но не круговые, поскольку шина с цепью не смогут полноценно выполнять свои функции.

Монтаж подвижной части

Можно приступать к сборке подвижной части основания. Это — одна из самых главных частей самодельной пилорамы. Она обычно представлена в виде специальной рамы с закрепленными на ее нижней части роликами на полозьях.

На раме устанавливаются специальные крепежи, которые будут служить фиксаторами для распиливаемого материала

Важно подобрать такой крепеж, чтобы можно было делать как горизонтальную, так и вертикальную распиловку древесины. Для этого один из крепежей устанавливается строго вертикально, другой – на одной из боковых сторон рамы

Крепежи можно использовать либо готовые, либо смастерить их самостоятельно из металлических пластин в виде обхватов. Обязательно положите резиновые прокладки между крепежами и корпусом бензопилы, чтобы защитить ее от возможных повреждений в процессе работы.

Подготовка к изготовлению

Перед непосредственной сборкой самодельной пилорамы из бензопилы изготовитель обязан изучить схему изготовления. Чертежи должны подсказать, в какой последовательности собирать детали, каких размеров они должны быть, и каким образом их монтировать в общую конструкцию пилорамы.

Далее нужно приступать к подготовке материалов.

Изготовителю потребуется:

  • 2 8-метровых швеллера высотой 15 см. Они могут быть и толще, так как во время эксплуатации самоделки именно швеллера будут принимать на себя всю нагрузку от древесины;
  • 2 стальные рельсы – они требуются для изготовления верхней части оборудования. Кроме того, рельсы будут играть роль двух подвижных направляющих. Именно поэтому детали должны быть идеально гладкими и ровными;
  • штиль и уголки с размерами 4×4 и 5×10 см;
  • стяжки – с их ролью справятся 2 25-сантиметровых куска водопроводной трубы;
  • стальная 60-сантиметровая плита толщиной не менее 4 см;
  • подвижные шланги, соединенные в 1 элемент – они нужны для защиты электрической проводки от влаги и обрыва;
  • несколько стальных труб диаметром не менее 3,5–4 см.

При выборе металлических составляющих нужно обращать внимание на их поверхность. На ней не должно быть очагов ржавчины

В противном случае детали пилорамы начнут интенсивно гнить и могут сломаться в самый неподходящий момент.

Необходимые инструменты и материалы

Для изготовления мотоблока из бензопилы «Дружба» необходимо подготовить следующие детали и материалы:

  • от бензопилы «Дружба» — двигатель, топливный бак, редуктор;
  • стальные трубы, уголки или профиль для сборки основания конструкции;
  • листы железа для усиления и защиты конструкции;
  • рулевое управление, подойдет от мотоцикла или мопеда;
  • колеса от мотоцикла или любое другое небольшого диаметра;
  • трансмиссия, можно использовать от автомобиля или мопеда;
  • крепежные элементы – болты, гайки, шайбы.

В качестве инструмента для работы будут необходимы:

  • электросварка;
  • угловая шлифмашина («болгарка»);
  • гаечные ключи;
  • дрель, сверла;
  • разметочные инструменты (рулетка, угольник и т.д.).

Рулевое управление можно использовать готовое или изготовить при необходимости самостоятельно из стальных труб. В качестве крепежа можно использовать сварку, при ее отсутствии крепить детали можно при помощи болтового соединения.

Советы и рекомендации

  • После сборки пилорамы немаловажным является тестирование на соответствие уровней и устойчивость всей конструкции.
  • Для обеспечения точности распиловок целесообразно сделать разметку, для чего подойдет кусок старой рулетки, металлическая линейка.
  • Цепи рекомендуется приобретать более долговечные — твердосплавные.
  • Следует учесть, что должен быть свободный доступ для периодического натяжения цепи, поскольку при эксплуатации цепь растягивается довольно часто.
  • На подвижной раме должна быть установлен защитный экран, подойдет любой прозрачный пластик.
  • При изготовлении пилорамы из бензопилы обязательно нужно рассчитать, какой будет наибольшая и наименьшая длина бревен, чтобы короткие не провалились при распиловке, а длинные нормально зашли в направляющие.
  • Не следует экономить на поворотных механизмах, управляющими положением бензопилы.
  • Владельцам домашних пилорам следует помнить о необходимости строгого соблюдения требований техники безопасности при эксплуатации самодельной пилорамы из бензопилы.
  • При выполнении пиления следует использовать приемы работы с бензопилой, учитывая при этом необходимость плавных движений, без принуждения и особых усилий.

Как сделать пилораму из бензопилы минимальными средствами?

Для начала определитесь, каково применение предполагаемого распиловочного станка. Если вы строите дом, или предоставляете коммерческие услуги по распиловке – пилорама из бензопилы должна быть мощной и стационарной.

При разовой заготовке или небольшой стройке (например, беседки или бани), можно обойтись мобильным устройством.

Важно! Вне зависимости от выбранной конструкции, бензопила должна быть съемной. Тогда вы получите два инструмента – пилу и станок.

Мини пилорама из бензопилы

Для изготовления понадобятся:

  • профтруба 30-40 мм;
  • уголок 30 мм;
  • электросварка;
  • немного крепежного инструмента.

Рама (или станина) фактически является направляющей, по которой пила движется вдоль заготовки. Вертикальная стойка, на которой крепится сам инструмент, позволяет установить ширину распила. Стойка может быть одиночная или двойная, если ваша пила относится к тяжелому или среднему типу.

Работать с таким приспособлением несложно, однако от вас требуются дополнительные усилия для удержания инструмента на траектории. При этом, основной сложностью является создание первой плоскости, по которой можно будет нарезать каждый последующий слой.

пример работы мобильной пилорамой

Для стартового среза используется накладная доска или брус, по которому ровно направляется пила.

Существует еще одна разновидность мобильного приложения – направляющая для вертикального распила. Такая пилорама также легко делается своими руками.

Для изготовления требуется швеллер или профтруба шириной 100-150 мм, и длиной 2000-2500 мм. Каретка делается из уголка. Подвес пилы можно выполнить шарнирным, для удобства работы.

Плюсы и минусы таких устройств

Плюс в том, что с помощью одного агрегата (бензопилы) можно решать много задач – использовать бензопилу традиционным способом для поперечного распила и ставить её на раму для распила бревен на погонаж.

Минусы в следующем:

  • Низкая производительность.
  • Значительный расход топлива и масла на распил 1 куб.м.
  • Толстый пропил, большой процент древесины уходит в опилки.
  • Значительный, ускоренный износ самой бензопилы и пильной фурнитуры.

В итоге, приспособление может быть полезным и выгодным, когда относительно регулярно требуется пилить небольшие, но не совсем мизерные объёмы древесины. При больших объемах, когда надо пилить быстро и качественно, лучше использовать традиционные пилорамы. И наоборот, для распиловки всего 2-5 бревен покупать или сооружать такую конструкцию также нет смысла.

Разновидности самодельных пилорам из бензопилы

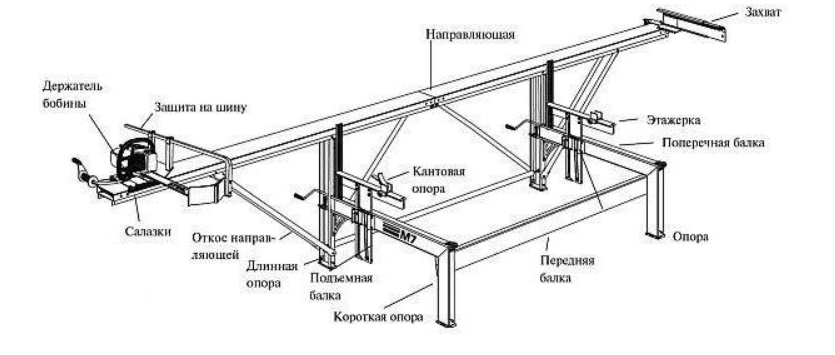

Стандартная деревообрабатывающая пилорама представляет собой установку стационарного типа или передвижное устройство, которое допускается перемещать с места на место. Применение электрического привода целесообразно только при эксплуатации оборудования вблизи помещений, оборудованных электрической проводкой. Электрические моторы используются для промышленных установок, подключаемых к 3-фазной сети. Пониженная мощность малогабаритного оборудования с двигателями, рассчитанными на напряжение 220 В, не позволяет распиливать большие бревна.

Самодельная пилорама из бензопилы стационарного типа бывает с принудительным перемещением заготовки и станки с подвижным рабочим инструментом. При перемещении заготовки достигается повышенное качество резки, обусловленное жесткой фиксацией инструмента. Но из-за сложности направляющего механизма схема в домашних самодельных пилорамах используется редко.

Мобильный агрегат отличается уменьшенными размерами рамы и применением съемных элементов. Допускается использовать заготовку как направляющий элемент для установки бензиновой пилы. Оборудование применяется при проведении работ в зоне заготовки леса, а также при распиловке древесины в парках или на приусадебных участках. Переносная дисковая пилорама позволяет распускать доски на элементы с уменьшенной шириной или толщиной, нарезать материал на отрезки требуемой длины.

Рабочая зона пилорамы оснащается дополнительными светильниками, рядом с установкой предусматривается зона для складирования полученного материала. Не допускается протягивания кабелей или поперечин в зоне движения оператора пилорамы. При использовании электрического мотора для привода агрегатов требуется установить защитные автоматы, разрывающие питание при коротком замыкании.

Инструкции по изготовлению своими руками

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

  • Достаточная прочность.
  • Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Почему из Дружбы

Основные достоинства бензопилы Дружба: простота конструкции, надежность и низкая стоимость. Она была разработана в 1953 г. и выпускалась до начала 2000 гг. За все время производства пилы ее конструкция оставалась неизменной, но некоторые узлы были модифицированы.

Технические характеристики бензопилы Урал выше, чем у пилы Дружба. Она обладает более мощным двигателем (5 л.с.), имеет меньший вес (11,6 кг) и высокую продуктивность. Но из-за высокого расхода топлива и системы автоматической смазки цепи при изготовлении самодельных устройств такая пила применяется реже, чем Дружба.

Изготовление самоделки из бензопилы импортного производства обойдется дороже. Для эксплуатации такого устройства потребуется качественное масло и топливо. А в случае возникновения неисправности будет необходим специализированный и дорогостоящий ремонт.

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

  1. Снимают крышку и демонтируют с корпуса мотора шину.
  2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
  3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
  4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
  5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
  6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

  1. Снимают крышку и демонтируют с корпуса мотора шину.
  2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
  3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
  4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
  5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
  6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Лодочный мотор на базе двигателя от бензиновой пилы

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

  • снимают шину с пилы;
  • вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
  • затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор. Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

  • берется велосипед;
  • к багажнику либо раме прикрепляется мотор с бензобаком;
  • устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
  • монтируются дополнительные амортизаторы;
  • ставится тормоз.

Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.
