Порошковый пистолет. Тонкости сухого окрашивания

Собирается мини устройство орального распыления

Объем переносимого КМ зависит от диаметра трубок. Распылитель рассчитан на работу с жидкой краской. Покрытие не всегда получается качественным. Могут быть подтеки. Это мини устройство, которое быстро собирается своими руками для покрытия небольших площадей и деталей.

Конструкция собирается из деталей:

• ручка гелиевая или шариковая;
• в качестве резервуара используется банка или бутылка небольших размеров;
• пенопласт, можно заменить бруском из дерева размером 5х2х1 см;
• наждачка;
• термопистолет.

1. Ручка разбирается на корпус (для прохождения потока) и стержень (для выхода КМ).
2. Зауженный носик стержня расширяется до 3 мм диаметра.
3. Вытаскивается из носика стержня шарик. Нужно потереть наждачкой до тех пор, пока он не деформируется и выпадет.
4. Удаляется чернильная масса.
5. Под углом 90 о обе трубки соединяются в одной точке. Для закрепления положения используется деталь, напоминающая спичечную коробку. По горизонту занимает положение корпус ручки, по вертикали – стержень (канал для движения КМ). Возможно установка выходных отверстий будет корректироваться. Поэтому сразу прочно закреплять трубки не нужно. Достаточно использовать скотч.
6. Выполняется распыление.

Устройство работает по принципу: КМ вытягивается из емкости по трубке за счет воздуха который пролетает над ней. Небольшое количество красителя разбивается на мелкие частицы под напором воздушных масс и пролетает вперед.

Оборудование

Разработано несколько принципов работы оборудования для порошковой покраски. (См. также статью Краска для каминов и печей: особенности.)

Классификация

По принципам работы оборудование классифицируется следующим образом:

Электростатическое. Данное оборудование позволяет создавать очень тонкое покрытие – от 30 до 250 микрон, а, кроме того, из преимуществ отметим:

• можно окрашивать детали любой сложной конфигурации;
• простота оборудования и невысокие затраты на его обслуживание;
• возможность оперативного изменения цветов краски;
• нет необходимости в предварительном нагреве деталей;

Главным недостатком этого оборудования является его стоимость, которое выше, чем у конкурентов.

Полный комплекс оборудования для покраски порошком – включает в себя обязательно и «предбанник» для подготовки рабочих поверхностей и линию их подачи в камеру

Трибостатическое. Это оборудование не использует генератор частиц, которые создаются давлением воздуха, но это не мешает краске увереннее проникать в глубокие выемки деталей. Из недостатков отметим:

• более сложный характер обеспечения достаточной величины заряда частиц, поэтому часто требуется регулировка первичного красящего состава;
• уровень зарядки зависит от влажности окружающего воздуха (поэтому очень популярен в северных странах, где не так сильно «прыгает» влажность, а летом температура более умеренная);
• уменьшение заряда по мере непрерывной работы оборудования;
• порошок осаждается не так активно, как в оборудовании, использующем электростатический метод.

Флюидизированное. Такое оборудование наносит краску слоями, что позволяет:

• наносить довольно толстые слои краски за один цикл обработки – это главное, почему метод и оборудование на его основе в ходу; толщина в 250 микрон считается уже достаточно толстой;
• точнее контролировать толщину создаваемого покрытия;
• невысокая стоимость подготовки к работе и последующей эксплуатации.

Из недостатков отмечаем:

• большой расход порошка;
• необходимость предварительного нагрева детали и даже тщательно просушена;
• исходные детали должны иметь несложную форму, в противном случае не избежать непрокрасов.
• обрабатывать можно только те виды металлов, которые обладают достаточной устойчивостью к высоким температурам. (См . также статью Краска для кухни: как выбрать.)

На фото пистолет для порошковой краски в действии – очевиден значительный перерасход материала и необходимость опыта нанесения

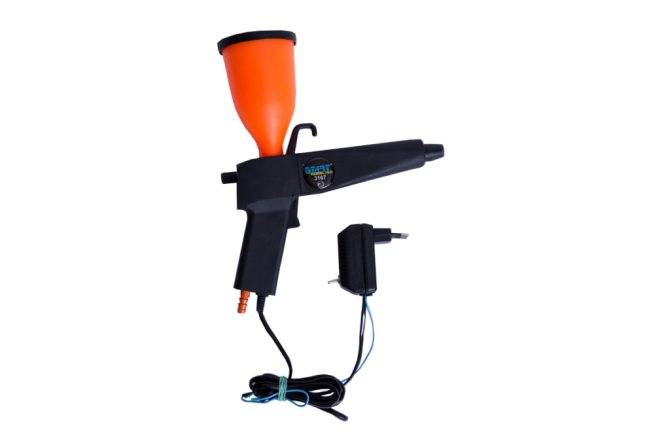

Портативный вариант пистолета, принцип работы которого ничем не отличается от принципа работы водного детского пистолета, хотя инструкция и прилагается, тут не обойтись без электросети

Примеры

Предлагаем вашему вниманию две модели аппаратов для ручной порошковой покраски, обе выпускаются по лицензии в Турции.

• далее – изделие позволяет работать с красками очень широкого диапазона, в том числе такими проблемными как металлик и антик;
• первое – цена, которая с июля 2014-го упала к ноябрю с 87500 рублей до 70000;
• Promaks CM-10: краска подаётся непрерывно и стабильно, что обеспечивает завидную равномерность создаваемого покрытия;
• простота эксплуатации;
• возможность окраски стекла и керамики;

среди технических особенностей:

Камера для порошковой покраски; идеальная чистота – главная отличительная черта любого места работы с представляемым материалом

• заземление порошкового шланга;
• ручная настройка всех электрических параметров работы;
• контроль и регулировка расхода всех материалов и объема подаваемого воздуха;
• заряд производится напряжением в 100 кВ, что обеспечивает заряд всех известных видов порошковой краски;
• форсунки запатентованной конструкции обеспечивают идеальный прокрас даже предельно сложных мест;
• приспособление для быстрой смены цвета;
• встроенная система сброса давления;
• фильтр тонкой очистки;
• средний расход порошка – 150 гр на кв.м;
• входной напряжение на пистолете – 10 В;
• максимальный выходной ток – 130 мкА;
• работа от стандартной сети в 220 В / 50 Гц.

Изделие признаётся одним из лучших при больших объёмах работ.

Promaks 2CM-10:

• эта модель дороже почти в два раза – в ноябре 2014-го цена составляет 130000 рублей (в июле – 151000);
• среди отличительных особенностей:
• второй модуль управления;
• второй пистолет и соответствующий набор шлангов и проводов;
• уменьшенный расход порошка – 120 гр на квадрат. (См. также статью Как покрасить окна своими руками.)

Более совершенная модель Promaks 2CM-10 (см. характеристики в тексте)

Порошковый краситель

Порошковый краситель представляетсобой твердую массу, состоящую измножества мелких взвешенных частиц. Онне требует предварительной подготовки(замешивания) как обычная жидкая краска.Современный пистолетдля порошковой окраски скрасителем серьёзно потеснил жидкоеокрашивание по металлу, и стал популярнымв промышленной сфере и сельском хозяйстве.

Перед окрашиванием поверхностьнеобходимо нагреть. В этом случае сухойкраситель расплавляется и равномернооседает, образуя прочную экологическичистую плёнку. Предметы, окрашенныепорошковым способом, имеют ровный, долгоне теряющий первоначального вида, цвет.

Распылители, краскопульты и пистолеты для порошкового окрашивания: отличия

Основным оборудованием, который для работы выбирают профессионалы, является электрический тип краскопульта. Он позволяет быстро и экономично окрашивать поверхность. Но стоимость его высокая, поэтому покупка целесообразна, если красить приходится много.

Трибостатический тип сложен при использовании, приходится долго ждать заряда частичек, и окраска может затянуться.

Флюидизированный позволяет покрасить поверхность несколькими слоями, регулировка толщины проста. Однако неудобство заключается в невозможности применить для покраски сложных по форме предметов. Расход порошка будет высоким, и отдельно проводится прогревание основания и его просушивание после завершения покраски.

Основным оборудованием, который для работы выбирают профессионалы, является электрический тип краскопульта.

Пистолет для нанесения порошкового состава несложен в применение, и при желании можно собрать его своими руками. При выборе нужно учитывать вид основания, который будут красить, не все устройства подходят для сложных типов покраски

Если выбор сделан, то важно с учетом инструкции от производителя заправить оборудование и проводить само окрашивание поверхности

Порошковые трибостатические пистолеты

Общий принцип действия заключается в том, чтобы сообщать частицам краски электрический заряд. Наиболее просто это происходит трением.

Работа трибостатического пистолета для порошковой покраски состоит в следующем. Бачок заполняется порошковым красителем (исходный материал должен иметь определённую влажность, при которой исключается слипание смежных частиц сухой краски, что приведёт к перерасходу энергии). Бачок присоединяется к корпусу пистолета, в то время как к торцевой части прикрепляется шланг для транспортного потока воздуха от воздухозаборника.

Длина шланга определяется мощностью компрессора, и у бытовых исполнений пистолетов обычно не превышает 3 метров. Корпус пистолета предварительно заземляется. При включении происходит смешивание частиц воздуха с порошкообразным красителем. Создаётся мощный турбулентный поток смеси, в котором происходит интенсивное трение смежных частиц порошка. Этот поток канализируется через выходное отверстие насадки и выбрасывание на окрашиваемую поверхность.

Внутренняя поверхность заземлённого корпуса преднамеренно снабжена макронеровностями, поэтому полимерные частицы красителя испытывают значительное воздействие сил трения, вследствие чего их заряд дополнительно возрастает.

Трибостатические пистолеты конструктивно просты, и обладают меньшей ценой, однако их производительность связана с некоторыми внешними ограничениями:

1. При функционировании в условиях низких температур эффективность трибостатического метода снижается, Причины – повышение влажности воздуха и комкование частиц порошка.
2. Далеко не все порошкообразные красящие смеси могут эффективно электризоваться трением. Например, во все составы, кроме эпоксидных композиций, приходится добавлять полярные растворители, а они повышают плотность порошка, и увеличивают необходимую мощность компрессора.
3. Производительность инструмента определяется размерами бачка (стандартная комплектация включает в себя бачок ёмкостью 0,5 л). Поэтому способ подходит для окраски сравнительно небольших по площади поверхностей.
4. Интенсивность заряда зависит от степени заполнения бачка. При малом количестве порошка трение ослабевает, что может привести либо к уменьшению толщины слоя краски, либо к ухудшению её сцепления с окрашиваемой поверхностью.

Принципы нанесения порошковой краски

Порошковая окраска коренным образом отличается от традиционной жидкой. Здесь процесс нанесения красящего вещества происходит не в виде вязкой субстанции (которая под действием механической энергии выбрасывается из сопла краскопульта), а в виде мельчайших частиц сухого красителя.

Прилипание частиц к окрашиваемой поверхности происходит из-за их электризации, в результате чего ими приобретается заряд, отличный от того, которым обладает поверхность. Далее всё происходит в соответствии с известным законом Кулона о притяжении разноимённых электрических зарядов. Сила электризации определяет прочность сцепления.

Приобретение изначально электрически нейтральными частицами положительного или отрицательного заряда может происходить двумя методами:

Электростатическим, когда частица порошка заряжается от внешнего источника. Поэтому порошковые пистолеты, реализующие этот принцип, называются электростатическими;

От кинетической энергии трения между смежными частицами, которые с большой скоростью вылетают из сопла красящего пистолета. Поскольку в этом случае используется трибостатический эффект, то и пистолеты получили такое же название.

Независимо от источника энергии, заряжающего порошок, равномерность уровня заряда приводит к тому, что оседание частиц красящего вещества происходит значительно более равномерно, и не связано с перепадами давления компрессора, усилием нажатия на курок и прочими факторами.

Кроме того, сухая порошковая краска более экологична, поскольку не содержит в себе токсичных органических растворителей. Тем не менее, при окрашивании рекомендуется пользоваться респиратором.

В применении порошковых красок имеются и ограничения. Например, с целью увеличения поверхностной активности окрашиваемой поверхности её рекомендуется подогревать до 150…200°С. В противном случае сила сцепления разноимённых зарядов уменьшается, что повлияет на долговечность.

https://youtube.com/watch?v=buEAVCTbiZc%3F

Установка порошкового напыления «Tesla 201R DUO»

Имеет на входе регулятор давления и фильтр масло-влаго отделитель. Защита от высокого давления воздуха на входе для предотвращения разрушающего воздействия на пневмокомпоненты.

Весь ассортимент продукции высочайшего качества и соответствует полному списку клиентских запросов. При этом наша неоспоримая компетентность, высочайшая профессиональная подготовка и опыт – гарант своевременного получения качественных товаров.

Сотрудники компании «Техноколор» для выполнения желаний заказчиков предлагают продажу оборудования для тщательной предварительной подготовки любых окрашиваемых изделий и ряд полезных услуг:

Техника безопасности при работе с порошковым пистолетом:

При работе с краскопультом следует соблюдать определенные правила:

– помещение, где будут проводиться покрасочные работы, должно хорошо вентилироваться;

– порошковый пистолет должен быть исправным и грамотно заземленным, особенно это касается электростатических пистолетов;

– манипуляции по покраске должны проводиться в защитных очках и перчатках, в обуви на резиновой подошве, что исключит поражение электрическим током;

– периодически проверять изоляцию пистолета;

– не распылять порошковую краску вблизи с открытым огнем, а также при высоких температурах, что может привести к ее мгновенному воспламенению.

Порошковая покраска – производительный и эффективный приём нанесения атмосферостойких защитных покрытий на различные металлические поверхности. С этой целью используются полупрофессиональные и профессиональные распылительные системы. Непременной частью каждой из них является пистолет для порошковой покраски.

Электростатическое напыление

Технология порошковой окраски электростатическим напылением.

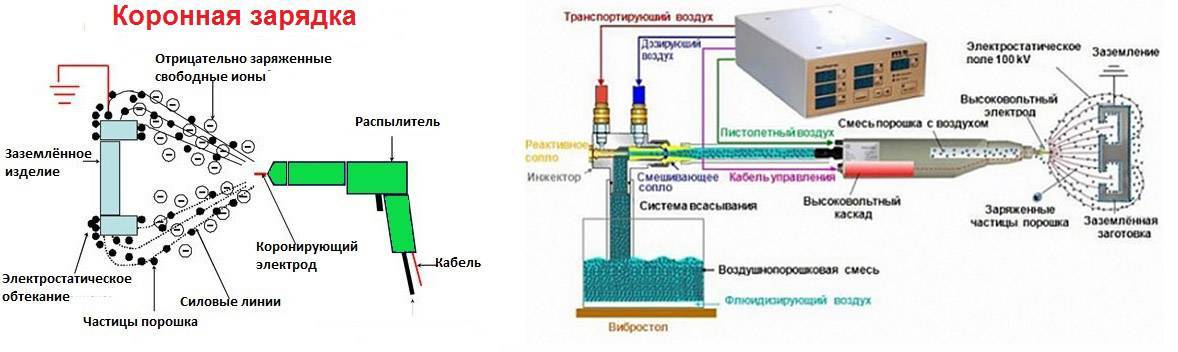

Рис. 1 – Технология зарядки коронным разрядом

Его популярность обусловлена следующими факторами: высокая эффективность зарядки почти всех порошковых красок, высокая производительность при порошковом окрашивании больших поверхностей, относительно низкая чувствительность к влажности окружающего воздуха, подходит для нанесения различных порошковых покрытий со специальными эффектами (металлики, шагрени, мауары и т.д.).

Наряду с достоинствами электростатическое напыление имеет ряд недостатков, которые обусловлены сильным электрическим полем между пистолетом распылителем и деталью, которое может затруднить нанесение порошкового покрытия в углах и в местах глубоких выемок. Кроме того, неправильный выбор электростатических параметров распылителя и расстояния от распылителя до детали может вызвать обратную ионизацию и ухудшить качество полимерного порошкового покрытия.

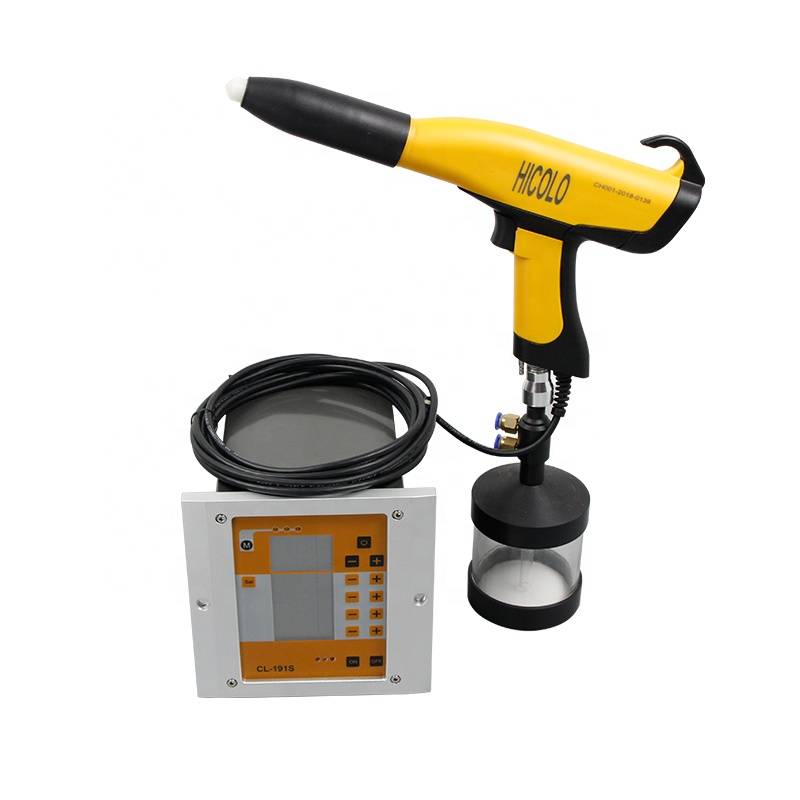

Оборудование для порошковой окраски – электростатический пистолет распылитель есть типовом комплексе порошковой окраски Альфа Колор.

Рис. 2 – Эффект клетки Фарадея

Эффект клетки Фарадея – результат воздействия электростатических и аэродинамических сил.

На рисунке показано, что при нанесении порошкового покрытия на участки, в которых действует эффект клетки Фарадея, электрическое поле, создаваемое распылителем, имеет максимальную напряженность по краям выемки. Силовые линии всегда идут к самой близкой заземленной точке и скорее концентрируется по краям выемки и выступающим участками, а не проникают дальше внутрь.

Эффект клетки Фарадея наблюдается в тех случаях, когда наносят порошковую краску на металлоизделия сложной конфигурации, куда внешнее электрическое поле не проникает, поэтому нанесение ровного покрытия на детали затруднено и в некоторых случаях даже невозможно.

Рис. 3 – Обратная ионизация

Обратная ионизация вызывается излишним током свободных ионов от зарядных электродов распылителя. Когда свободные ионы попадают на покрытую порошковой краской поверхность детали, они прибавляют свой заряд к заряду, накопившемуся в слое порошка. Но поверхности детали накапливается слишком большой заряд. В некоторых точках величина заряда превышается настолько, что в толще порошка проскакивают микро искры, образующие кратеры на поверхности, что приводит к ухудшению качества покрытия и нарушению его функциональных свойств. Также обратная ионизация способствует образованию апельсиновой корки, снижению эффективности работы распылителей и ограничению толщины получаемых покрытий.

Для уменьшения эффекта клетки Фарадея и обратной ионизации было разработано специальное оборудование, которое уменьшает количество ионов в ионизированном воздухе, когда заряженные частицы порошка притягиваются поверхностью. Свободные отрицательные ионы отводятся в сторону благодаря заземлению самого распылителя, что значительно снижает проявление вышеупомянутых негативных эффектов. Увеличив расстояние между распылителем и поверхностью детали, можно уменьшить ток пистолета распылителя и замедлить процесс обратной ионизации.

Принципы выбора порошкового пистолета

Основными критериями  целесообразности той или иной модели пистолета для порошковой покраски являются:

1. Производительность и размеры окрашиваемой площади.
2. Условия, в которых будет проводиться окрашивание (температура и влажность воздуха, расстояние до изделия).
3. Масса устройства.
4. Наличие пневматического оборудования и его характеристики.
5. Возможные ограничения по составу порошковой краски.

Для минимальных объёмов окрасочных работ идеальный вариант – трибостатические пистолеты линейки Старт. Они отличаются минимальной массой и ценой, а также просты в применении.

Посадочное место под бачок унифицировано с целью возможного применения и более вместительных ёмкостей. Необходимое разрежение создаётся мини-электродвигателем, работающим от сети 220 В, и потребляющего не более 2…3 Вт мощности. Расстояние до объекта невелико, зато цена устройства – до 11000 руб. – вполне оправдывает его использование в бытовых целях.

Технически более сложными моделями считаются порошковые пистолеты Лидер. В отличие от предыдущей марки здесь выброс частиц красящего порошка производится под воздействием электромагнитного импульса. Потребляемая мощность несколько выше – до 5 Вт, зато и расстояние между соплом и окрашиваемой поверхностью можно увеличить, что положительно повлияет на производительность окрашивания. Цена вопроса – до 12000…13000 руб.

Электростатический пистолет Ransburg No2 – единственный представитель подобного оборудования, которому не требуется воздух. О компактности придётся забыть, однако КПД распыления при помощи центробежного диска – максимально возможное, и достигает 97…98%. Цена комплекта – от 560000 руб., что предполагает значительные объёмы окрасочных работ.

Альтернативой предыдущей модели являются электростатические пистолеты Tesla impuls. Они компактны, допускают регулировку параметров процесса распыления, отличаются простотой в управлении, да и стоят намного дешевле – до 13000…15000 руб.

Мозаично-шлифовальная машина. Превращаем бетон в зеркало

Электрический тельфер. Обязательный механизм крупного производства

Преимущества

Данный процесс обладает рядом положительных сторон. К ним можно отнести:

— Экономичность. Дело в том, что такая краска может использоваться повторно, если она не оседает при распылении на обрабатываемой поверхности. Таким образом, потери материала составляют не более 5 %. К слову, этот показатель для обычных красок будет в 8 раз выше – около 40 %. Также в данном случае нет необходимости в растворителях.

— Простота применения. Материалы для данного вида работ выпускаются полностью готовыми. Это гарантирует стабильно высокое качество покрытий. К тому же, чистить оборудование после работы очень просто, ведь порошок легко убирается с деталей.

— Скорость. Порошковая окраска не требует просушки изделий перед их помещением в печь. Если поверхности, покрытые обычной краской, необходимо сушить довольно долго, то в данном случае процесс сокращается в разы.

— Долговечность. Технология данных работ предполагает полимеризацию слоя эластичной пластмассы, обладающей довольно высокой адгезией, непосредственно на той поверхности, которая окрашивается. В результате получается прочное покрытие, которое может похвастаться отличными электроизоляционными и антикоррозийными свойствами, а также стойкостью к воздействию различных веществ.

— Экологичность. Как уже упоминалось, растворители в данном случае не используются, что благоприятно сказывается на экологии. Также играет роль безотходность производства.

— Декоративность. Порошковые краски дают возможность получить поверхность любого оттенка. Палитра представленных материалов на сегодняшний день насчитывает больше 5 тысяч цветов и оттенков с различными фактурами. При желании можно получить глянцевую или матовую поверхность, а также под гранит, муар и т. д.

Несколько примеров красок

В качестве примера можно привести две напылительные установки турецкого производства от компании Promaks — CM-10 и 2CM-10.

Установка ручного напыления PROMAKS CM10 позволяет использовать лакокрасочные составы широкого диапазона, включая металлик и антик. Также возможно окрашивание стеклянных и керамических предметов. Аппарат CM-10 обеспечивает непрерывную и стабильную подачу краски, благодаря чему покрытие получается очень равномерным. Оборудование отличается простотой эксплуатации.

Среди технических характеристик установки можно выделить:

• настройка электрических параметров оборудования в ручном режиме;
• заземление шланга для подачи порошка;
• кнопка сброса уровня давления;
• фильтр тонкой очистки;
• возможность управления расходом материала и объемом поставляемого воздуха;
• минимальный показатель выходного тока — 130 мкА;
• работа от стандартной сети возможна при 220 В/50 Гц;
• устройство обеспечивает заряд напряжения в 10 кВт, благодаря чему могут заряжаться все разновидности порошковой краски;
• за счет особой конструкции форсунок, установка способна окрашивать даже наиболее удаленные участки поверхности;
• при необходимости замена краски осуществляется в сжатые сроки;
• приблизительный расход порошковой краски составляет 150 граммов на квадратный метр;

Для больших площадей установка Promaks CM10 считается одним из лучших представителей этого класса оборудования.

Также компанией Promaks выпускается установка Promaks 2CM-10. Она почт в 2 раза дороже Promaks CM10: ее цена доходит до 160 тысяч рублей. Однако более высокая стоимость оправдывается уменьшенным расходом порошковой краски (120 граммов на квадратный метр), а также наличием дополнительного модуля управления. Кроме того, в комплект входит второй пистолет со шлангами и проводами к нему.

Если нужно своими руками покрасить небольшую поверхность для бытовых целей, то в приобретении специализированной техники, пожалуй, нет необходимости. Если же необходимо регулярное окрашивание десятков и сотен деталей, без профессиональной покрасочной установки не обойтись.

Современные лакокрасочные материалы позволяют создать качественное и долговечное покрытие на любой поверхности, независимо от формы и текстуры. Одной из популярных новинок можно назвать порошковую краску. Данное сырье представляет собой твердую, мелкодисперсную массу, которая не требует дополнительного замешивания. Данный тип краски стал настоящим прорывом в сфере финишного покрытия. Изначально порошковая краска разрабатывалась для нефтеперерабатывающей индустрии как лакокрасочное покрытие (ЛКП) с повышенным показателем защиты. На данный момент порошковая краска активно и повсеместно используется в быту и автомобилестроении.

Трибостатический краскопульт

Трибостатический порошковый пистолет или краскопульт работает по принципу множественных столкновений и трения частичек порошковой краски, вследствие чего происходит их зарядка. Данный процесс происходит в специальном узле пистолета, где частицы активно взаимодействуют друг с другом.

Так как при зарядке исключается использование тока, то не возникает и электрического поля, а значит отсутствует эффект обратной ионизации.

Это дает следующее преимущество: порошковая краска свободно проникает во все труднодоступные места рельефной и пористой поверхности и равномерно распределяется, что гарантирует качество напыления. Также появляется возможность многократно окрашивать поверхность, добиваясь слоя нужной толщины.

Среди недостатков трибостатического способа окрашивания нужно отметить ограниченный выбор красок, обязательную пескоструйную обработку металлов перед окрашиванием, невысокую производительность в работе. А сами порошковый пистолет трибостатический зарекомендовали себя, как весьма капризные, в эксплуатации устройства.
