Как сделать из перфоратора вибратор для бетона

Алмазные сверла и иные приспособления

Виды алмазных сверл для дрели.

Стержни для бетона имеют по всей длине напайки, которые придают особую прочность. Даже при работе с твердыми материалами они сохраняют технические свойства.

Внешне они тоже отличаются, что не дает спутать их с другими:

• затупленный конец из напаянного победита, который по твердости почти не уступает алмазу;
• изделия белые, в отличие от черных по металлу и светлых для дерева;
• наконечник шире стержня.

Сверла для дрелей сравнительно небольшие, с хвостовиками в форме цилиндра или многогранника. Для перфораторов — крупные, с пометкой SDS, их чаще называют не сверлами, а бурами.

По конструкции различают:

• шнековые — для просверливания глубоких отверстий;
• спиральные — для отверстий большого диаметра;
• пологие — ими делают небольшие дырки.

У буров утолщенный хвостовик, они вставляются в патрон защелкиванием.

Сечение насадок — 35-120 мм. Особый спрос на коронки диаметром 68 мм — это размер подрозетников. Сверлят на максимальную глубину 150 мм, если требуется больше, удлиняют. Коронки для перфораторов имеют напаянные зубцы, а у предназначенных для дрели вместо них твердосплавное напыление.

Это имеет некоторые преимущества: такая насадка одинаково хорошо бурит бетон и кафель, а узкоспециализированные насадки для перфоратора приходится менять. Коронку можно использовать с электродрелью мощностью более 1 кВт.

Для сверления подойдут различные виды насадок:

1. Ударные коронки с припаянными зубцами.
2. Алмазные — для безударного сверления без перфоратора. Они с абразивом на кромке, работать ими быстрее, чем ударными.
3. Коронки КС — с напылением на кромках.

Качественную продукцию предлагают фирмы Bosh, Makita, Metabo, среди отечественных — «Интерскол», «Зубр». Китайские изделия тоже могут быть качественными, если их цена высокая.

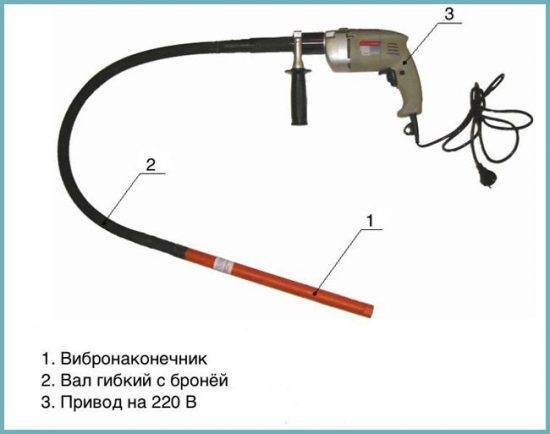

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

1. К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

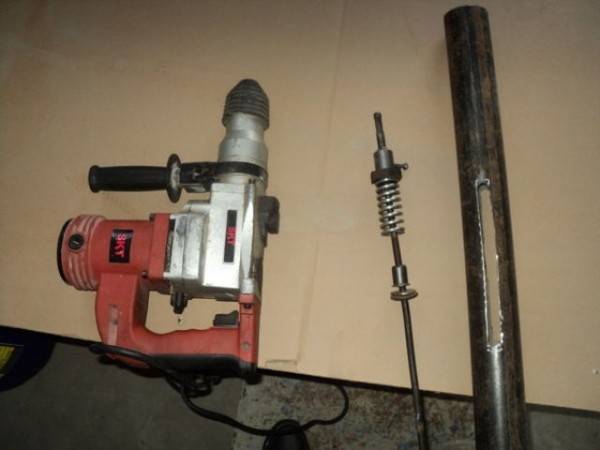

Вибратор на основе перфоратора

Для того, чтобы сделать внутренний стержень, нужно найти металлический штырь диаметром 12-15 мм, к которому надежно приваривается прямоугольная пластина шириной 15-20 мм. Его предназначение – сдвигать весь механизм в сторону и поддерживать вибрацию.

Изготовив центральный элемент и подготовив стальную трубку, их нужно совместить между собой. Перед этим на конце стержня просверливается поперечное сквозное отверстие, через которое будет крепиться привод.

Чтобы сердечник мог свободно вращаться, нужно отыскать пару подшипников, во внутренний диаметр которых плотно сядет округлый конец стержня. Просаживаем последний внутрь трубки и с обоих сторон набиваем подшипники.

Если со стороны носовой части выступает слишком большой по длине конец стержня, его рекомендуется обрезать, оставив не более 5-10 мм. К тому же подшипники нужно с обоих сторон защитить от попадания пыли и грязи, в противном случае конструкция быстро прекратит вращаться и будет негодна для дальнейшей эксплуатации.

Выбирая подшипники, не стоит экономить, так как на них будет возлагаться большая нагрузка.

На второй конец стержня следует надеть прочную втулку, которая сможет обеспечить полное закрытие вращательного тракта вибратора.

На вал надевается трубка таким образом, чтобы с обоих сторон осталось по 4-5 см. Когда стержень вращается, он обеспечивает вибрацию, благодаря чему будет достигается функционирование всего устройства.

С одной стороны стержень нужно посадить подготовленную ранее втулку, затем упереть в стержень нашего сердечника, в котором было проделано отверстие и соединить их между собой. Затем набить втулку таким образом, чтобы она уперлась в подшипник и надежно скрыла соединение.

Подводим итоги

Для очень большой поверхности, например заливается монолитный фундамент, рекомендуется изготовить плоский вибратор для бетона своими руками. Для работы потребуется уже знакомый перфоратор, металлический каркас, на котором он будет закреплен, и площадка из нержавеющей стали.

С помощью обыкновенных подручных средств можно в своем гараже сделать вибратор для бетона. Безусловно, для профессионального использования он вряд ли сгодится, рекомендуется купить заводской прибор, но для возведения собственного дома с целью экономии средств его будет достаточно.

Если длина вибратора превысит метр, работать с таким устройством одному будет практически невозможно. Все стыковочные места должны быть сделаны тщательно и надежно, так как бетон будет противостоять вибрациям и оказывать со стороны сильное давление.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор. Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой.

Вибратор для бетона несложно сделать своими руками

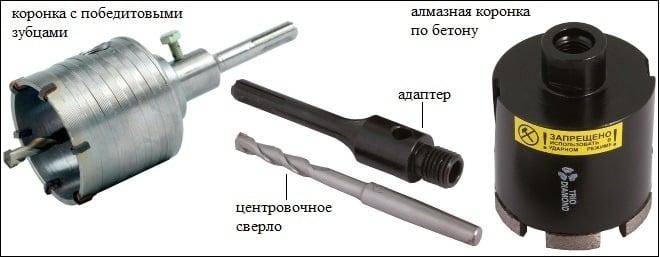

Насадки

В некоторых случаях рассверливание отверстий в бетоне требует наличия такого изделия, как алмазная коронка по бетону для перфоратора. В большинстве случаев данный инструмент и ему подобные не поставляются в комплекте с перфоратором

Следует заметить, что их стоимость достаточно высока, а если взять во внимание их комплект, то он может обойтись дороже, чем сам перфоратор. Тем не менее, наличие таких насадок крайне необходимо при проведении определенных работ

Алмазная коронка по бетону

Самая обыкновенная коронка для сверления бетона обойдется недорого, но и проработает небольшое количество времени. Увеличить срок ее эксплуатации можно следующим образом: во время работы изделие следует поливать прохладной водой, чтобы не допустить его перегрева.

Поэтому для такого рода работ лучше использовать алмазные коронки. Они намного практичнее простых насадок, а сверление перфоратором отверстий в бетоне с их помощью происходит гораздо быстрее. При выборе алмазных насадок необходимо учесть, что они рассчитаны на различные виды перфораторов, поэтому нужно знать их допустимый размер.

Следует также упомянуть и о буре для бетона. В большинстве случаев такие изделия, которыми комплектуется перфоратор выходят из строя очень быстро ввиду желания производителя сэкономить и оснастить качественное устройство второсортными расходниками. Поэтому специалисты в строительном деле рекомендуют не использовать их, а покупать отдельно комплекты или одиночные изделия известных марок, но только у сертифицированных продавцов. Использование дешевого китайского бура с дорогим перфоратором крайне нецелесообразно.

Разные размеры буров по бетону

Если требуется продолбить дыру в стене, то необходимо использовать зубило

Важно запомнить, что для таких целей не подходят изделия из каленого металла, чтобы оно не сломалось раньше времени. По этой же причине необходимо постоянно его подтачивать

Что такое виброрейка

Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.

Виды виброреек

Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.

Плавающая

При помощи направляющих выравнивается верхний слой покрытия из бетона.

Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.

Телескопическая

Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.

Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.

Секционная

Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.

Алюминиевая

Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.

По типу двигателя различают бензиновые и электрические виброрейки.

Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже. Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.

Бензиновые двигатели при работе испаряют вредные вещества, что значительно ощущается в замкнутых пространствах.

Примеры хороших виброреек

Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.

Особенностями этого инструмента являются:

•  легкость в использовании;
•  уплотняет бетон глубиной от 15 сантиметров;
•  не утопает в бетонном покрытии;
•  длина профиля достигает 4 метров;
•  идеален для работы по свежеуложенному бетону.

Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.

Покупая виброрейку помните, что она должна отвечать полностью Вашим требованиям, подходить под Ваш строительный объект.

Как сделать аппарат из дрели

Собрать вибрационный прибор из подручных материалов своими руками не так сложно, как кажется. Один из незатейливых и недорогих способов: на время преобразовать дрель в инструмент для уплотнения бетона.

Пример HTML-страницы

Необходимый эффект достигается за счёт преобразования энергии вращения в колебательные движения. Дрель в данной схеме сборки служит аналогом привода.

Выбор комплектующих

Чтобы в домашних условиях собрать вибратор для бетона понадобятся:

1. Мощная (от 1 кВт) электрическая дрель.Насадка вместе с круглым диском со смещённой осью (преобразует вращение в поступательные движения).Наконечник из легированной стали.Гибкий армированный шланг либо пружина для прочистки канализации.Металлическая трубка длиной минимум 50 см (лучше длиннее). Диаметр изделия рекомендуется брать не меньше 4 см.Круглый стержень из металла (диаметр сечения 150 мм) и стержень прямоугольного сечения.Трос спидометра (выполнит функцию внутреннего стержня).Втулка.Подшипники.

Эксперты советуют в качестве комплектующих подбирать материалы, выполненные из нержавеющей стали. Это связано с тем, что нержавейка – единственный материал, способный противостоять агрессивному воздействию бетонного раствора. Обычная сталь быстро подвергнется коррозии, а цветные металлы не выдержат давления.

Отдельное внимание уделяют подшипникам: надёжнее всего приобретать качественные материалы, поскольку на них ложится осевая нагрузка. При использовании дешёвых китайских образцов вибратор прослужит максимум 1-2 применения

Для подгонки и монтажа прибора нужны:

ножовка;сварочный аппарат;сверла, предназначенные для работ по металлу.

Этапы сборки

Сбор всех элементов в готовый прибор происходит поэтапно:

1. В круглую металлическую трубку вставляется стержень, который на одном из концов просверливается насквозь для последующего крепления.Сердечник крепится в трубке с обеих сторон двумя подшипниками, через которые пропускается стержень. С обеих сторон рекомендуется оставить по 7-10 мм сердечника.Подшипники закрываются с целью защиты от пыли и попадания раствора металлическими крышками. На один из концов сердечника одевают втулку, которая защитит вращательный элемент.Сооружают эксцентричный вал из гидроизолированного гнущегося шланга, тросика от спидометра и подвижного стержня.Вал смазывают нетекучей плотной смазкой, чтобы уменьшить износ и силу трения.Трубку одевают на вал так, чтобы её концы были длиннее на 5 см. Втулку в стержень вставляют и соединяют с просверленным отверстием сердечника на одном из концов.Натягивают гибкий шланг на втулку, закрепляют с помощью хомута.На наконечник одевают защитный элемент из плотного материала.

Не рекомендуется погружать в бетонный жидкий раствор верхнюю часть шланга полученного вибратора, поскольку герметично подсоединить её к дрели невозможно.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Конструкция вибратора, варианты исполнения основных узлов

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

• глубинный (погружной);
• поверхностный.

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

• привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
• дебаланс – узел, создающий вибрацию;
• вал.

Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Чтобы собрать самодельный вибратор для бетона в бытовых условиях, оптимально будет воспользоваться электродвигателем от различных электроинструментов. Для этих целей подойдут:

• перфоратор;
• дрель;
• болгарка;
• мотокоса.

Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

• скорость от 3000 об/мин;
• возможность подключения к стационарной электросети с напряжением 220 V.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

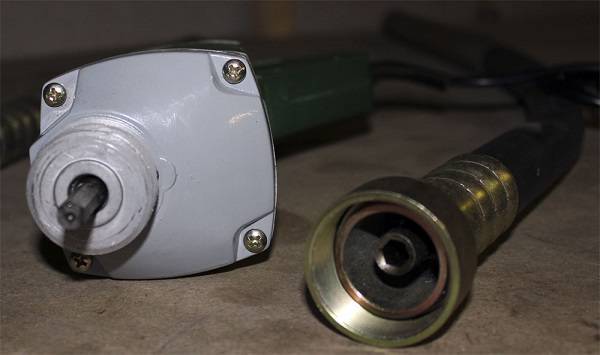

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

• Из раствора удаляется избыточная влага и воздух.
• Повышается прочность бетона благодаря устранению пустот.
• Возрастают показатели текучести и однородности смеси.
• Обеспечивается равномерное заполнение формы.
• Ускоряется процесс затвердевания бетона.
• Увеличивается прочность и долговечность сооружения.

Устройство инструмента предельно простое, и самодельный вибратор можно изготовить в короткие сроки, затратив на это минимум средств. Конструкция состоит из вала с двигателем, вибронаконечника и специального вибромеханизма.

Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность. Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:

• удаление из смеси излишка влаги, воздуха;
• устранение пустот, снижающих прочность бетона;
• повышение текучести и однородности бетонной массы;
• более равномерное заполнение формы;
• ускорение затвердевания;
• повышение долговечности строения.

Устройство вибратора для бетона

Какие вибраторы для бетона используются

Чтобы раскрыть тему — как сделать вибратор для бетона, начнем с теории. В зависимости от конструкции, в которую укладывается бетон и его объёма, в строительстве используют несколько типов вибраторов.

Погружной — его рабочий орган (как и понятно, из названия) опускают в бетонную смесь, где он передает вибрацию окружающему бетону. При необходимости перемещают агрегат по объему смеси. Применяют обычно для массивных монолитных конструкций и изделий.

Уплотнение погружным (глубинным) вибратором

Виброплита (площадка) — вибрация передается плитой, которую перемещают по поверхности смеси. Этот агрегат используют для плоских конструкций, например бетонных плит и стяжек. Также без виброплощадки невозможно уплотнить подушку из песка и щебня под заливку фундамента или укладку дорожки.

Промышленный вариант, почти монстр

Виброрейка похожа на виброплощадку, только вместо плиты используют рейку. Основное предназначение — выравнивание бетона, она уплотняет не только поверхностный слой, но и весь объем.

Благодаря компактности, можно использовать не только для горизонтальных, но и для вертикальных поверхностей. Уплотнение виброрейкой занимает несколько большее время, чем при использовании плиты.

Вибростол — стационарная или передвижная установка, на поверхность которой устанавливают формы с бетонной смесью. Используют для изготовления штучных изделий (например, керамзитобетонных блоков). В промышленности вибростолы больших размеров применяются при формовке самых разнообразных конструкций: плит перекрытия и покрытия, стеновых панелей, ригелей и ферм.

Это вибростол на заводе для формования пустотных плит перекрытия

Также вибраторы часто монтируют непосредственно на конструкциях форм и опалубок, что не только улучшает качество уплотнения, но и сокращает количество операций при выполнении работы.

Форма для крышек колодцев с вибратором

Это интересно: Установка для пенобетона своими руками

Принцип работы и конструкция

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

• Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
• Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Предлагаем ознакомиться: Изготовление строительных блоков своими руками

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

• Из раствора удаляется избыточная влага и воздух.
• Повышается прочность бетона благодаря устранению пустот.
• Возрастают показатели текучести и однородности смеси.
• Обеспечивается равномерное заполнение формы.
• Ускоряется процесс затвердевания бетона.
• Увеличивается прочность и долговечность сооружения.

Устройство инструмента предельно простое, и самодельный вибратор можно изготовить в короткие сроки, затратив на это минимум средств. Конструкция состоит из вала с двигателем, вибронаконечника и специального вибромеханизма.

Алгоритм изготовления вибратора из дрели

Самый простой вариант – это приобрести готовую насадку на электродрель для уплотнения бетона заводского производства. Однако такой вариант требует материальных затрат.

Если есть желание сделать все самостоятельно, предлагаем вариант сборки глубинного вибратора для бетона на базе электродрели с гибким валом. Схематически конструкция создаваемого самодельного вибратора представлена на фотографии ниже.

Никаких изменений в конструкцию электродрели вносить не потребуется, понадобится собрать только вибронаконечник с валом.

Инструменты и материалы

Для этого потребуются кроме самой дрели такие инструменты и материалы:

• стальной стержень либо трос длиной около метра с диаметром 1,5 см;
• сварочный аппарат с электродами по нержавейке;
• 2 подшипника роликового типа, наружный диаметр которых будет составлять 52 мм (например, марки NF304 либо 12304);
• 0,5 м стальной нержавеющей трубки с внешним сечением 55 мм при толщине стенки равной 1,5 мм;
• дрель с набором сверл по металлу;
• 0,4 м металлического прута прямоугольного сечения (с длиной большей стороны не более 25 мм);
• мечик для нарезания резьбы;
• зажимной винт;
• болгарка с отрезными кругами по металлу или ручная пила;
• резиновая или поливинилхлоридная трубка по длине стержня (троса), диаметром позволяющим одеть ее на стальной наконечник;
• кожух, который будет защищать вибронаконечник;
• металлический стержень круглого сечения (диаметром 15 мм, достаточно 20 см длины);
• фрагмент листа металла примерно 20 на 20 см (толщиной от 1,5 мм);
• рулетка с маркером.

Если применять трос, то предварительно требуется заварить его концы, чтобы он не распускался при дальнейшей эксплуатации оборудования.

Подшипники будут испытывать при вибрации значительные нагрузки, поэтому рекомендуется отдавать предпочтение при покупке качественным изделиям.

Последовательность сборки

Вибрирующая рабочая насадка на дрель изготавливается в такой последовательности.

1. Разрезают болгаркой металлический прут круглого сечения на 2 равные по длине части.
2. Приваривают отрезки к прямоугольному стержню с обеих сторон.
3. Одевают на самодельный дебаланс с каждой стороны по подшипнику.
4. Вставляют собранную конструкцию внутрь стальной трубки.
5. Обрезают круглый стержень с любой стороны вровень с трубой.
6. Вырезают из металлического листа крышечку для рабочего торца вибронаконечника.
7. Приваривают заглушку.
8. Просверливают в выходящем из наконечника конце 2 отверстия для состыковки с валом: одно – с торца по центру (вдоль оси вращения) глубиной и диаметром 1,5 см, а другое – перпендикулярно ему через 7 мм от края (сечением 4 мм).
9. В меньшем отверстии нарезают резьбу под зажимной винт.
10. Вставляют стержень (трос) в ПВХ либо резиновую трубку, смазав его предварительно, при этом оставляют с каждой стороны запас около 5 см.
11. Соединяют вал с вибронаконечником.
12. Натягивают шланг на вибробулаву, фиксируя его с помощью хомута.
13. Второй конец вала обрезают до нужной длины и закрепляют его в патроне электродрели так, чтобы вращался только трос, а шланг был неподвижен.
14. Защищают вибронаконечник пластиковым кожухом.
15. Подключают шнур питания электродрели к сети и проверяют работоспособность сделанного бетонного вибратора.

Умельцы придумали еще множество вариантов преобразования электродрели в вибратор. Как сделать бетонный уплотнитель без гибкого вала, показано в видеоролике:

Нюансы изготовления

При сборке самодельного вибратора из дрели следует учитывать следующие моменты.

1. Чтобы металлические детали насадки были прочными и не разрушились от воздействия коррозии, их делают именно из нержавеющей стали.
2. Если патрон дрели не рассчитан на диаметр вала, то понадобится приобрести подходящий переходник.
3. Перед установкой подшипники хорошо смазывают. Они должны располагаться в стальной трубке без перекосов, а вал из металлических стержней должен свободно вращаться.
4. Места стыковок должны быть максимально герметичными, чтобы инструмент прослужил долгое время.

Можно также изготовить втулку для конца вибронаконечника. К ней будет подсоединяться трос, а также шланг.
