Инструменты, которые понадобятся для натягивания пилы
Прежде всего, необходим элементарный багаж знаний по работе с механизмами. Вообще, все зависит от типа пилы, которой вы пользуетесь. Например, в Штиле натяжение выполняется очень просто. Там есть встроенный натяжитель. Следующий перечень действий поможет сделать все правильно:
- Снимается крышка звездочки при помощи барашковой гайки;
- Вращая регулировочное колесо, самостоятельно определяется достаточное натяжение;
- Крышка закрывается, а цепь закрепляется на шине.
Натяжитель цепи бензопилы Если в бензопиле, такой как Sparky, не предусмотрен натяжной механизм, то надо выполнить следующие действия:
- Шестигранником выкрутить винты и снять корпус;
- Открутить винт и достать гайку;
- Отшлифовать диском ту часть винта, которая прилегает к корпусу пилы;
- Собрать пилу в обратном порядке;
- Очистить пилу от опилок.
Принцип натяжки цепи
Принцип натяжки цепи заключается в следующем:
- стандартным ключом, входящим в комплект бензопилы, ослабляются гайки на крышке;
- далее отвертка вставляется в специальный паз, производятся вращательные движения и цепь натягивается;
- ключ должен крутиться медленно и аккуратно — после пары оборотов степень натяжения контролируется вручную, затем, если необходимо, снова делается несколько оборотов;
- когда цепь достаточно подтянута, нужно надеть крышку на место.
Читать еще: Работа с бензопилой. Обкатка. Возможности бензопилы. Видео обзоры
Для работы с твердыми материалами специалисты используют твердосплавные цепи из материала победита. Они изготавливаются не целиком из победита, а с напайкой из этого материала. Преимущественно используются для продольного распила бетона, газобетона, и продольного распила особо твердых пород древесины.
Твердосплавная цепь обладает должной степенью прочности, намного меньше тупится, однако будет стоить дороже в 3-4, чем стандартная. Заточка победитовой цепи в домашних условиях невозможна, для этого требуется специальное оборудование.
Бензопила Хускварна 236 в работе
Почему с бензопилы или электропилы слетает цепь?
Владельцы цепных пил время от времени сталкиваются с общей проблемой — с бензопилы или электропилы начинает слетать цепь. Почему так происходит, мы разберем далее в данном обзоре.
Основных причин того, что цепь слетает, всего три:
- растягивание;
- проблемы с шиной;
- проблемы со звездочкой.
Рассмотрим, почему происходит та или иная проблема:
Если растягивается цепь, начинает провисать, соскальзывать с шины
Причина, вероятнее всего, в износе самой комплектующей. Цепь обладает конечным сроком службы и является наиболее быстро изнашиваемым рабочим элементом бензопилы или электропилы. Металл деформируется вследствие нагрузок, поэтому не только затупляется, но и становится примерно на 1 см. длиннее, чем на новом инструменте. Самый простой способ — это поменять комплектующую, то есть купить и установить новую цепь.
О том, как выполняется подтяжка и можно ли вообще подтягивать цепь в домашних условиях, читайте далее в обзоре.
Если появились проблемы с шиной, то кроются они в месте её крепления.
Эта причина довольно распространена: в пазу, расположенном между внешней пластиной, установленной на цепной гарнитуре, и внутренней пластиной, расположенной на корпусе бензо или электропилы. Обычно кожух крепится болтом. Это крепление называется двигательным узлом. Крепление шины, как и ведущая звездочка, закрыто защитными крышками. Когда болты креплений ослабевают, увеличивается степень вибрации шины, она начинает двигаться.
В том случае, если с шиной всё в порядке, натяжка в норме, как и работа самого инструмента. Если растяжение цепи связано именно с разболтанностью шины, закрепите шину и проверьте, как работает бензопила.
Видео — как измеряется длина шины бензопилы:
Проблема со звездочкой.
Если ведущая звездочка некачественно закреплена, цепь бензопилы также будет нуждаться в натяжке, поскольку провисания не избежать. Закрепите звездочку шины, сняв защитную крышку двигателя, свечи и вытянут воздушный фильтр. На место свечи зажигания устанавливается стопор, основная задача которого — фиксация поршня. Далее можно специальным ключом либо универсальным ключом для болгарки прокрутить диск сцепления в направлении вращения часовой стрелки.
Добейтесь, чтобы поршень стал в крайнее положение — если вы посмотрите в отверстие для вкручивания свечи, поршень должен быть снизу.
После фиксации поршня можно приступить к зажиму ведущей звездочки. Далее все элементы собираются в обратном порядке.
Почему слетает цепь?
Данные проблемы касаются как бензиновых, так и электропил. Если в процессе работы слетела цепь, то причин, по которым подобное происходит несколько:
- Проблемы с шиной;
- Растяжка цепи;
- Проблемы с ведущей звездочкой.
Рассмотрим их подробнее.
Проблемы с шиной
Если вы выявили, что цепь слетает из-за проблем с шиной, то причину надо искать в месте ее крепления. Паз расположен между пластиной на цепной гарнитуре и другой пластиной на самом корпусе. Крепление с помощью болта называется двигательным узлом. Во всех моделях бензопил место крепления шины спрятано под пластинами. Со временем болты расшатываются и держат уже не так крепко, поэтому увеличивается вибрация шины.
Устройство пильной шины
Если при визуальном осмотре вы определили, что натяжение цепи хорошее, работа пилы тоже не вызывает нареканий, а шина разболталась, то ее следует закрепить и выполнить тестирование.
Растяжка цепи
Со временем становится заметно, что цепь начинает провисать. Как и у каждого инструмента или запчасти, цепь имеет свой срок службы, спустя который надо проводить осмотр и возможно ремонт. Так как именно цепь подвержена наибольшим нагрузкам, то может не только растягиваться, но и затупляться. Выполнять укорачивание пилы нужно в том случае, если вы уже до упора выкрутили регулировочный винт. Обычно убирают не больше 1 или 2 звеньев.
Растяжка происходит по следующим причинам:
- Возникли неисправности в масляном насосе из-за нарушения подачи масла или полного его отсутствия. При нагревании цепь подвержена растяжению в большей степени.
- Неблагоприятные условия во время работы. На пильную гарнитуру попадают пыль, грязь и опилки, загрязняя ее и действуя как абразив. Со временем места крепления звеньев протираются и цепь растягивается.
- Если заливается некачественное масло для смазки цепи или отработка из двигателя машины, то частички, которые присутствуют там, также действуют как абразив.
- Спустя время цепь растягивается естественным образом.
Проблемы с ведущей звездочкой
Недостаточное закрепление звездочки — это еще одна проблема растяжения цепи. Для того, чтобы закрепить звездочку необходимы углубленные знания, которыми не все владельцы обладают. Если вы не уверены в своих силах, то лучше отнесите пилу специалисту. Чтобы закрепить звездочку потребуется разобрать бензопилу, а после вернуть все на место в правильном порядке.
Бесключевая система натяжения
Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:
- другим механизмом натяжителя;
- отсутствием внешней гайки затяжки;
- регулировкой без дополнительного инструмента.
Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).
Вместо шестеренчатого вала стоят звездочка и шайба натяжения.
Эта система имеет и недостатки:
- сам механизм сложнее традиционного гаечного;
- установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
- меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.
Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.
Возможно, со временем бесключевая система докажет своё право на применение. Но пока доходит до того, что покупатели сдают новые бензопилы назад в магазин и меняют на обычные, так и не сумев разобраться в сборке и преимуществах новой системы.
Почему растягивается
Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.
- Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
- Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
- Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
- Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
- Естественное растяжение, как следствие продолжительной работы.
Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.
Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.
Признаки износа цепи бензопилы
Естественный износ режущих звеньев цепи не единственная причина, по которой надо менять цепь.
- Повреждение элементов цепи, говорят о том что такой гарнитурой пользоваться больше нельзя. Их обнаруживают при визуальном осмотре.
- Деформация заклепок и соединительных звеньев, появление трещин происходит из-за сильного натяжения цепи и ведет к ослаблению ее и необходимости замены.
Эти признаки указывают на то, что пильная гарнитура пришла в негодность и ее пора менять. При этом категорически запрещается работать неисправной цепью. Так как она может внезапно оборваться и сильно травмировать.
Как проверяется правильность натяжения
Процесс регулировки не представляет собой ничего сложного. Однако от правильности выполнения этой процедуры зависит эффективность инструмента, а также срок службы его составных частей. Чтобы убедиться в том, что цепь правильно натянута, следует выполнить ряд следующих действий:
- Перемещение цепи вручную должно быть легким и свободным
- Взяться за изделие в верхней части шины, после чего потянуть его вверх. Оптимальное значение растяжения составляет 2/3 выхода ножки цепи (хвостовика)
- При передвижении изделия по шине не должно появляться посторонних шумов и скрипа
Место расположения регулировочного винта
Важным элементом для работы велосипеда является цепь, срок службы которой зависит от своевременного ухода. При работе она не должна трещать и скрипеть. Это нормально, что в процессе эксплуатации она постепенно изнашивается и, как следствие, удлиняется. При правильной регулировке цепь должна провисать на 10–12 мм. При оттягивании пальцами она должна поддаться на 10-15 мм, а если эта величина больше, то её необходимо натянуть. Заметьте, что это актуально только для велосипедов или без переключателей скоростей, или с планетарным механизмом передач.
При установке новой цепи также важно отрегулировать её натяжение. Ещё важнее — после первых трёх заездов подтянуть её
Новая деталь в первое время эксплуатации очень быстро растягивается.
Как определить степень натяжения
Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты. Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.
При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.
Какой Стороной Ставить Цепь На Бензопилу
Установка цепи на бензопилу, как правильно потянуть и проверить натяжение
Если у вас есть бензопила у себя дома, вы должны знать, что для этого требуется особая забота. Необходимо периодически чистить и затачивать цепи, очищать воздушный фильтр, подачу масла и шины. И, конечно же, вам нужно следить за растяжкой цепи, так как при плохом растяжении существует риск не только повредить пилу, но и ваше здоровье, если цепь с высокой скоростью отлетит.
Функции устройства бензопилы
Основная часть бензиновой пилы двигатель. В большинстве современных устройств двигатель одноцилиндровый. Воздушное охлаждение, поршневая система двухтактная. Масло в этих типах двигателей добавляется непосредственно к бензину, и все из-за того, что топливо постоянно смывает картер. Соотношение масло-бензин колеблется от 1:20 до 1:50, в зависимости от производителя бензопилы.
Воздушный фильтр на бензопилах играет не менее важную роль. Он нуждается регулярная уборка. Если вы позволите сильно загрязнить фильтр, пыль от него упадет непосредственно в поршневую систему, что приведет к повреждению двигателя.
Если фильтр засорился, пила теряет обороты, и двигатель начинает перегреваться, и это может привести к тому, что поршневые кольца будут гореть.
Стартер на бензопилах. это веревка с ручкой, потянув за которой вы управляете двигателем. Когда вы тянете веревку, зубы цепляются за храповик, маховик начинает вращаться.
Многие жалуются, что долгое время тянуть канат, чтобы зажечь двигатель. Это зависит от того, правильно ли позиционируется карбюратор. Если карбюратор выдает правильную смесь масла и бензина, то проблем не возникает.
Основной рабочий механизм. шина с застежкой.

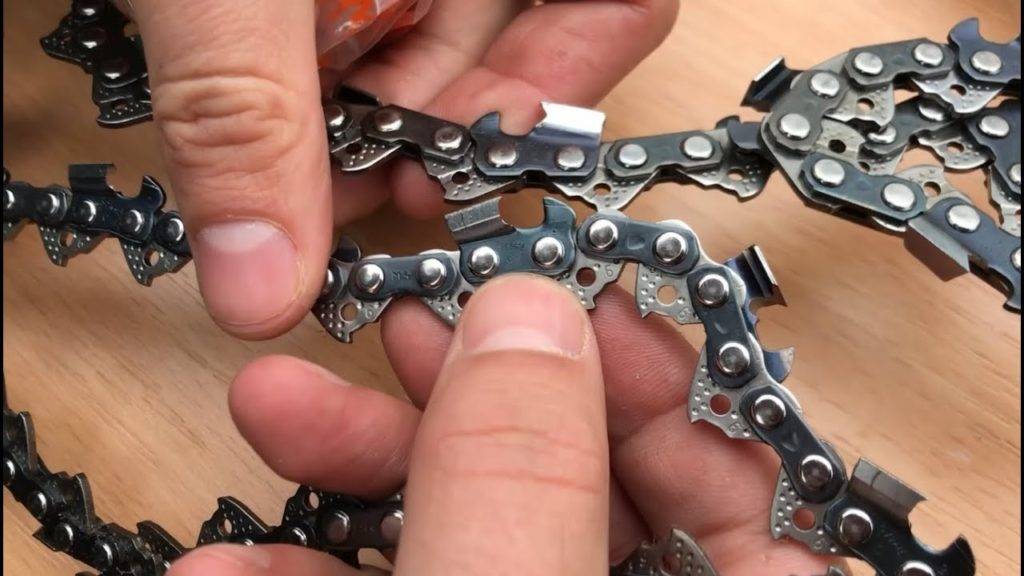

Цепь состоит из трех типов зубов: ведущих, режущих и соединительных. Они соединены заклепками. Режущие зубы расположены с двух сторон: справа и слева.
Цепи делятся на два типа: высокопрофильные и низкопрофильные. Первый тип включает зажимы, в которых зубы расположены с большим зазором, во втором. с меньшим зазором. Кроме того, цепи могут различаться по толщине хвостовика и по длине линии.
Цепь бензопилы прикреплена к шине, которая направляет ее на правую сторону. Конец шины имеет конкретный желоб, который удерживает звенья и позволяет цепочке вращаться. Перед шиной находится ведомая звездочка. Цепь с шиной называется гарнитурой, поскольку они являются съемными частями бензопилы.
Пошаговый алгоритм установки
Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу
Основные моменты, на которые следует обратить внимание:
- Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
- Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
- У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
- Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
- И шину и цепь наденьте на ведущую звездочку.
- Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
- Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
- После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
Способы проверки степени натяжения
Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:
- При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
- Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
- В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.
В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.
Резерв товара
Бензопила Stihl MS 180 C-BE 14 35 см является улучшенной версией пилы Stihl MS 180 — у нее есть система облегчения запуска ErgoStart и боковое натяжение цепи без использования инструмента. Инструмент подходит для заготовки дров, формирования крон деревьев, сучков, возведения деревянных конструкций, распиливания стволов деревьев, а также выполнения других несложных хозяйственных работ. Цепная бензопила Штиль обладает высокими режущими способностями, широкой функциональностью и небольшим весом. Высокий уровень эргономики обеспечивает удобство эксплуатации независимо от сложности поставленной задачи. Устройство оснащено 14-дюймовой шиной (35 см), обеспечивающей возможность работать с деревьями диаметром до 30 см.
Бензиновая пила STIHL MS 180 C-BE имеет современную систему защиты от вибрации. Антивибрационная система располагается в зоне ручек пилы, и значительной мере заглушает вибрацию, передающуюся с двигателя. Инструмент ооснащен современной системой смазки, регулирующей количество подачи смазки. Кнопка управления холодным и горячим запуском, включением и выключением инструмента представлена отдельным рычагом. Это делает обращение с пилой безопасным, поскольку рука оператора всегда остается на рукоятке.
Особенности и преимущества Stihl MS 180 C-BE 14 35 см
- Система облегчения запуска ErgoStart
- Боковое нажатие цепи без использования инструмента
- Малый вес
- Удобство
- Цепной тормоз QuickStop
- Безопасность
- Быстрое натяжение цепи
- Современная система защиты от вибрации
- Современная система смазки
Оснащение
Цепной тормоз QuickStop — это защитный механизм при работе с бензопилами. Цепной тормоз срабатывает при нажатии на передний упор для рук и за считанные доли секунды останавливает пильную цепь. При достаточно сильной отдаче цепной тормоз QuickStop срабатывает автоматически.
Сильная вибрация в зоне рукояток может привести к хроническим нарушениям кровообращения в руках. Поэтому компания STIHL разработала высокоэффективную антивибрационную систему (АС). У инструментов с АС вибрация двигателя передающаяся на рукоятки заметно снижается.
Компенсатор STIHL — регулирующий орган в карбюраторе — обеспечивает почти постоянные мощность двигателя, качество выхлопа и расход топлива в течение длительного времени несмотря на увеличивающееся загрязнение воздушного фильтра. Прочищать воздушный фильтр требуется только при ощутимом падении мощности. Становится возможной работа в течение длительного времени без техобслуживания.
Система STIHL Ematic состоит из направляющей шины Ematic, пильной цепи Oilomatic и масляного насоса с регулируемой подачей. Особая конструкция шины и цепи заставляет каждую каплю масла попасть именно туда, где оно требуется для смазывания. Это позволяет сократить расход масла на 50 %.
Спиральная пружина между катушкой пускового тросика и коленвалом компенсирует пиковые усилия, теперь на тросике почти не ощущается толчков. Результат: STIHL ErgoStart по сравнению с традиционными пусковыми устройствами уменьшает усилие наполовину, а скорость запуска — примерно на две трети.
Такими функциями машины, как холодный и горячий запуск, работа и выключение, управляет отдельный рычаг. Это делает управление особенно удобным и безопасным, так как правая ладонь остается на рукоятке.
Фирменная система быстрого натяжения цепи STIHL (B) превращает натяжение пильной цепи в детскую забаву. Нужно лишь ослабить гайку крепления крышки цепной звёздочки, и с помощью регулировочного колесика легко и быстро натянуть цепь. Инструмент для этого не требуется.
