Подъемный механизм для циркулярки своими руками

Сообщества › Сделай Сам › Блог › Циркулярная пила из ручной дисковой пилы своими руками. Сделал! ????

Занимаюсь изготовлением ульев-лежаков.Циркулярка делалась именно для этого. Под размеры деталей улья.

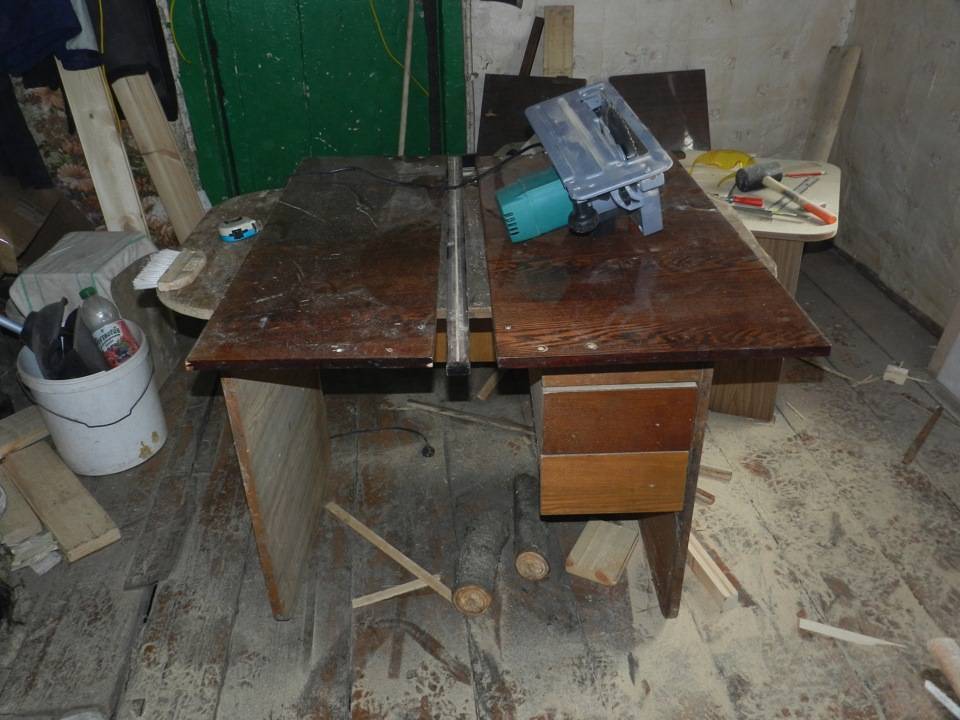

Итак, взял две спинки от кровати. Полированные.1.5 см. толщиной.Главное, что они имели ровную плоскость.

Определил место для крепления пилы. (Делается это «в верх ногами»).Направляющими и струпцинами зафиксировал пилу.Пропилил так, что бы она утопилась вместе с расклинивающим ножом. Просверлил шину вместе со столешницей.Закрепил всё это 4-мя болтами.

Из еловых досок собрал каркас стола. Закрепил на нём столешницу с пилой.Пробный запил показал, что лучше снять защитный кожух. Он резонирует.

Потом оказалось, что пила вибрирует если пилить минимально выставив пильный диск. Когда он торчал на всю, то вибрации не наблюдалось.Всё просто. Пила весит почти 6 кило. Хлипкая шина из 2-х миллимитрового железа не рассчитана на такую нагрузку.

Выход оказался прост.Сама пила имела крепления для пиления в перевёрнутом состоянии.Закрепил её на штатные 2 струбцины к доске, к которой, в свою очередь, перпендикулярно была прикручена такая же доска.

Короче, теперь циркулярка и подвешена, и стоит на упоре одновременно.Ничего не шатается и не вибрирует. То, что нужно!

Направляющая (Алюминиевый уголок родом из СССР) крепится двумя струбцинами. Есть идеи и материал на будущее, но пока и так сойдёт.

Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Фанера 7 мл. толщиной.ТРИ направляющих: одна в центре и две по краям. (В перспективе думаю ещё помудрить с каретками).В местах трения помазал литолом. Каретка скользит как по льду.

Это первый мой опыт. Но получилось практично!Очень быстро пошла работа. Точность радует. Главное сразу настроить.

Пчёлы сегодня летали уже.Завтра циркулярка снова загудит. Работы много.

Важно!Не забываем о безопасности.Новые пальцы вырастут только в следующей жизни

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

• Станина или основание;
• Двигатель – чаще всего это асинхронный электродвигатель;
• Ременная передача — шкивы и передаточный ремень;
• Рабочий вал циркулярной пилы;
• Рабочий стол;
• Устройства безопасности;
• Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
2. Шуруповерт.
3. Шлифовальный станок.
4. Болгарка (Угло-шлифовальная машинка).
5. Электролобзик.
6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

1. ЛДСП.
2. Фанера.
3. Массив сосны.
4. Стальная трубка с внутренним диаметром 6-10 мм.
5. Стальной стержень с наружным диаметром 6-10 мм.
6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
7. Саморезы.
8. Столярный клей.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Подготовительный этап

Здесь первостепенно прикидываются длина и ширина будущего стола. Оптимальные габариты — 1200х1200 мм. Продолговатое отверстие под пильный диск подбирается исходя из диаметра последнего и чуть-чуть его превышает.

Циркулярная пила, установленная под столешницей, не должна перевешивать стол в какую-либо сторону.

Инструмент располагается строго по центру изделия.

Подходящий материалы под основание — ДСП, ЛДСП, МДФ, ОСП, фанера. Металл не рассматривается, так как он утяжелит конструкцию и дороже обойдется. Пластик — худший материал, который не рекомендуют специалисты.

Перед сборкой все деревянные элементы стола обрабатываются антисептиками и средствами, повышающими устойчивость к гниению. После полного высыхания начинается подгонка материалов по размерам и производство стола.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
2. Шуруповерт.
3. Шлифовальный станок.
4. Болгарка (Угло-шлифовальная машинка).
5. Электролобзик.
6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

1. ЛДСП.
2. Фанера.
3. Массив сосны.
4. Стальная трубка с внутренним диаметром 6-10 мм.
5. Стальной стержень с наружным диаметром 6-10 мм.
6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
7. Саморезы.
8. Столярный клей.

Видео

Видео, по которому делался этот материал.

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

Локализация неисправности

Первым делом пытаетесь определить, что сломалось. Имеется в виду не конкретный узел, а характер повреждения. Оно может быть механическим или возникнуть в электрической части пилы. Иными словами, если из нее пошел дым, это одно, а когда появляется посторонний шум или свист — это совсем другое. Именно эти два критерия и являются основными при локализации неисправности. Есть, однако, и третий, когда пила совсем не издает звуков. С него и начнем.

Устройство циркулярной пилы.

Как ни странно, то, что пила молчит, может быть хорошим признаком. Здесь нелишним будет упомянуть о тех неисправностях, которые обычно печатаются на последней странице руководства по эксплуатации. На первый взгляд они кажутся смешными, но проявите к ним чуточку уважения. Проверьте, есть ли напряжение в розетке и исправен ли сетевой шнур. Если все нормально, то остался всего один шанс избежать полной разборки — проверить щетки.

На абсолютном большинстве циркулярок для того, чтобы добраться до щеток, необходимо открутить два болта. Этот узел представляет собой два угольных элемента, которые упираются в коллектор. Так как он постоянно вращается, то щетки подвержены износу и со временем “зависают”, т.е. не достают до него

На это надо обратить внимание в первую очередь. Кроме того, угольные щетки соединяются с клеммами статора

В этом месте иногда пропадает контакт. Проверьте это. Если все нормально, разборки не избежать.

Методика проведения работ

Изготавливая стол для циркулярной пилы своими руками, на следующем этапе можно примерить пилу и скорректировать ее положение при необходимости. Затем места крепления размечаются, как и прорезь для зубчатого диска. Если распил материала будет выполняться под разным углом, то при разметке прорези этот момент необходимо учесть. В этом случае отверстие будет иметь трапециевидное сечение, фигура при этом должна располагаться вершиной вниз.

Внизу рабочей поверхности с помощью линейки и карандаша необходимо выполнить разметку для ребер жесткости. К ним позже будут фиксироваться ножки стола. Рёбра следует изготовить из доски, размеры которого равны 50 x 100 мм. Эти элементы располагаются по периметру, однако от краев стола их необходимо удалить на 10 см.

Доску следует приложить к поверхности и обвести с обеих сторон, затем по линейке размечается центральная линия, на которой будут располагаться саморезы. От каждого края ребра их необходимо удалить на 5 см, расположив с шагом в 20 см по всей длине. Изготавливая в стол для циркулярной пилы своими руками, по разметке необходимо просверлить отверстие насквозь.

Для продольных ребер жесткости следует выполнить разметку, распилив доски. Их фиксируют к столешнице на столярный клей, а после поджимают струбцинами. По месту боковые ребра жесткости размечаются, их необходимо распилить и приклеить. Конструкцию следует дополнительно затянуть саморезами, не снимая струбцин. Для них подготавливаются отверстия с внешней стороны, чтобы шляпки оказались полностью утоплены. Ребра жесткости стягиваются между собой с помощью саморезов, устанавливаемых с каждой стороны. Струбцину можно снять, что позволит понять, как будет выглядеть столешница.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала  целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги  можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Полноценная стационарная циркулярка

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка  необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

• на краю через раму станка;
• посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

• созданием подъемного механизма рабочей плиты;
• созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

1. направляющих по которым происходит движение каретки с валом и двигателем;
2. регулировочной штанги с фиксирующими гайками;
3.  рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

• на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
• для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
• для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
• для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Рекомендуем: Как выбрать лучшее сверло по металлу для дрели и других инструментов

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки. Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

• на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Возможные варианты маленьких, сделанных своими руками циркулярных пил

Для создания маленькой пилы стоит применять такие же правила, что и при создании устройства из болгарки. Но в этом случае в качестве подставки стоит применять не козлы, а станину. На нее нужно установить небольшой стол с зафиксированным инструментом.

При изготовлении инструмента стоит правильно выбрать высоту конструкции, на которой будет лежать материал для распиливания. Если разместить его слишком высоко или очень низко, есть риск дискомфорта.

Если требуется сделать пилу совсем маленьких размеров, можно использовать трубу ПВХ. При этом двигатель допустимо взять от детской игрушки. В качестве соединительного материала подойдет клеевой пистолет. Питание циркулярки возможно от сети или от батареек.

Для обработки маленьких заготовок делают компактное устройство

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

• из уголков делают прямоугольную раму;
• к ней приваривают четыре ножки по углам нужной высоты;
• на высоте около 200 мм от их нижнего края делают обвязку из уголков;
• на верхней раме монтируют вал;
• фиксируют на одной его стороне ведомый шкив, а на другой – диск;
• изготавливают и прикрепляют к станине стол с подъемным механизмом;
• на нижней раме делают площадку из уголков или листового металла под электродвигатель;
• на валу мотора фиксируют ведущий шкив;
• надевают ремень на шкивы;
• на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
• с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
• подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.
