Подшипники

Содержание

На сегодняшний день не единой системы, которая бы описывала технические условия  и технические обозначения подшипников. Все обозначения, которые существуют в настоящее время, можно разделить, условно конечно, на российскую систему и зарубежную системы. При этом российская система руководствуется строго ГОСТами, а зарубежные производители имеют ещё и свои отдельные подсистемы.

Подшипники, производимые в России должны соответствоватьтребованиям по условным обозначениям подшипников, которые указаны в ГОСТ 3189-89 (http://www.internet-law.ru/gosts/gost/28532). В маркировку включаются основное обозначение, состоящее из семи цифр (в случае, если значение признаков нулевое, они не указываются и значение сокращается) и знаков дополнительных признаков, устанавливаемых слева или справа от основных. Правые дополнительные знаки начинаются с буквы, а левые отделяются тире. Читать маркировку необходимо справа налево.

Перечень стандартов ГОСТ относящихся к подшипникам.

ГОСТ 520-2002 Подшипники качения. Общие технические условия.

ГОСТ 520-2011 Подшипники качения. Общие технические условия.

ГОСТ 831-75 Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры.

ГОСТ 832-78 Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры.

ГОСТ 2893-82 Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры.

ГОСТ 3189-89 Подшипники шариковые и роликовые. Система условных обозначений.

ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

ГОСТ 3395-89 Подшипники качения. Типы и конструктивные исполнения.

ГОСТ 3478-79 Подшипники качения. Основные размеры.

ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия.

ГОСТ 4252-75 Подшипники шариковые радиально-упорные двухрядные. Основные размеры.

ГОСТ 4657-82 Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования.

ГОСТ 5721-75 Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры.

ГОСТ 6364-78 Подшипники роликовые конические двухрядные. Основные размеры.

ГОСТ 6870-81 Подшипники качения. Ролики игольчатые. Технические условия.

ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия.

ГОСТ 7634-75 Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 7872-89 Подшипники упорные шариковые одинарные и двойные. Технические условия.

ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 8419-75 Подшипники роликовые конические четырехрядные. Основные размеры.

ГОСТ 8530-90 Подшипники качения. Гайки, шайбы и скобы для закрепительных втулок. Технические условия.

ГОСТ 8545-75 Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры.

ГОСТ 8882-75 Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия.

ГОСТ 8995-75 Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры.

ГОСТ 9592-75 Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия.

ГОСТ 9942-90 Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия.

ГОСТ 13014-80 Втулки стяжные подшипников качения. Основные размеры.

ГОСТ 18572-81 Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры.

ГОСТ 18854-94 Подшипники качения. Статическая грузоподъемность.

ГОСТ 18855-94 Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).

ГОСТ 20531-75 Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия.

ГОСТ 22696-77 Подшипники качения. Ролики цилиндрические короткие. Технические условия.

ГОСТ 23179-78 Подшипники качения радиальные шариковые однорядные гибкие. Технические условия.

ГОСТ 23526-79 Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры.

ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры.

ГОСТ 24297-87 Входной контроль продукции. Основные положения.

ГОСТ 24696-81 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры.

ГОСТ 24810-81 Подшипники качения. Зазоры.

ГОСТ 24850-81 Подшипники шариковые радиальные однорядные с двумя уплотнениями, с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры.

ГОСТ 24955-81 Подшипники качения. Термины и определения.

ГОСТ 25255-82 Подшипники качения. Ролики цилиндрические длинные. Технические условия.

ГОСТ 25256-82 Подшипники качения. Допуски. Термины и определения.

ГОСТ 25455-82 Подшипники качения. Втулки закрепительные и стяжные. Технические условия.

ГОСТ 27057-86 Подшипники упорные роликовые конические одинарные. Основные размеры.

ГОСТ 27365-87 Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры.

ГОСТ 28428-90 Подшипники радиальные шариковые сферические двухрядные. Технические условия.

ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу.

ГОСТ 3635-78 Подшипники шарнирные. Технические условия.

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Основные положения.

Стоит ли покупать оригинал?

Часто советуют покупать оригинальные подшипники. Оригинал — это деталь, выбранная автопроизводителем для реализации на рынках. Именно такие детали поставляются на конвейеры. Покупая оригинальный подшипник, вы будете точно уверены, что он подойдёт вам. Но здесь возникает несколько вопросов, которые требуют решения.

Оригинал или подделка?

Оригинальные подшипники все одинаковые, и, внимательно его изучив, вы найдёте гравировку. Она располагается на грани верхней либо нижней части. На ней должно быть указано несколько данных:

  • производитель (логотип);
  • страна производства;
  • обозначение цифровое либо буквенно-цифровое детали, размеров;
  • возможна дополнительная информация;
  • в комплекте обязательно должна присутствовать гайка ступицы (обычно одноразовая), могут быть штифты либо болты, сальники.

  1. Торговая марка SKF
  2. Полное обозначение подшипника
  3. Страна-производитель
  4. Код даты производства
  5. Отклонение среднего наружного диаметра ∆Dm и положение максимального эксцентриситета наружного кольца
  6. Отклонение среднего диаметра отверстия ∆dm и положение максимального эксцентриситета внутреннего кольца
  7. Маркировка упорного торца, штамповка
  8. Серийный номер (только для комплектов подшипников)
  9. «V-образная» маркировка (только согласованные комплекты подшипников)

Если страна происхождения не указана, это не оригинал, а подделка.

Стоит ли переплачивать за оригинал?

Как правило, вы найдёте на рынке совершенно аналогичные подшипники разных фирм

Так стоит ли платить больше за оригинал, ежели другие фирмы выпускают такие же детали? Если вы решите обратить внимание на какую-либо фирму, то выбирайте известных, популярных производителей, поставляющих детали на конвейеры. Кто-то предпочитает японские фирмы, кто-то европейскую продукцию, например, доверяют лишь германскому качеству

Определить, какой фирмы подшипник ступицы лучше, кому отдать предпочтение, вам поможет наш рейтинг самых лучших производителей. Даже если эти компании предлагают изделия китайского производства, это будет высококачественная продукция, отвечающая всем требованиям. Обращайте внимание не на страну происхождения, а лучше на бренд поставщика.

Основные типы подшипников

Автомобильные подшипники делятся на следующие типы:

  • Шариковые. Наиболее распространённый вид, который используется в автомобиле. Изделия выдерживают большие нагрузки и подходят для длительного использования.
  • Роликовые цилиндрические. В качестве основы используются ролики, которые приводит к качению. Изделия выдерживают большую нагрузку, поэтому чаще всего используются на грузовых автомобилях.
  • Роликовые конические. Используются для больших нагрузок, например, для грузовых автомобилей.
  • Двухрядные самоустанавливающиеся. Самоустанавливающиеся модели меньше подвергаются давлению, что продлевает их срок службы.
  • Игольчатые. Имеют большую популярность и могут использоваться в комбинации с другими видами подшипников для повышения нагрузки.
  • Упорные роликовые. Применяются при больших осевых нагрузках.

В автомобиле используются различные виды подшипников. Для того чтобы все составляющие работали слажено, необходимо своевременно смазывать и менять расходники.

Магнитные подшипники

Магнитные подшипники, которые все чаще применяют в различных машинах и механизмах работает на основании принципа магнитной левитации. В результате реализации этого принципа в подшипниковой опоре отсутствует контакт между валом и корпусом подшипника. Существуют активное исполнение и пассивное.

Активные изделия уже в массовом производстве. Пассивные, пока еще находятся на стадии разработки. В них, для получения постоянного магнитного поля применяют постоянные магниты типа NdFeB.

Использование магнитных подшипников предоставляет потребителю следующие преимущества:

  • высокая износостойкость подшипникового узла;
  • применение таких изделий, возможно, в агрессивных средах в большом диапазоне внешней температуры.

Бесконтактный магнитный подшипник

В то же время использование таких узлов влечет за собой некоторые сложности, в частности:

В случае пропадания магнитного поля, механизм неизбежно понесет повреждения. Поэтому для бесперебойной и безаварийной работы проектировщики применяют так называемые страховые подшипники. Как правило, в качестве страховочных применяют подшипники качения. Но они в состоянии выдержать несколько отказов системы, после этого требуется их замена, так будут изменены их размеры.

Создание постояннодействующего, а главное, устойчивого, магнитного поля сопряжено с созданием больших и сложных систем управления. Такие комплексы вызывают сложности с ремонтом и обслуживанием подшипниковых узлов.

Излишнее тепловыделение. Оно обусловлено тем, что обмотка нагревается в результате прохождения через нее электрического тока, в некоторых случаях, такой нагрев недопустим и поэтому приходится устанавливать системы охлаждения, что, разумеется, приводит к усложнению и удорожанию конструкции.

Международная система

Таким образом, в России предприятия, изготавливающие подшипники, ГОСТа придерживаться должны в обязательном порядке. Определить, что представляет собой изделие, выпущенное у нас в стране, совершенно не сложно по его маркировке. С импортными устройствами этого типа, к сожалению, все далеко не так просто.

За границей классификация подшипников существует такая же, как у нас, а вот какой-то общепринятой четкой системы обозначений, к сожалению, там не имеется. Зарубежные производители маркируют свою продукцию так, как им заблагорассудится.

Дополнительные обозначения на подшипниках, изготовленных, к примеру, в том же Китае, могут наноситься как до основного блока, так и после него. Сама базовая информация, как и в российской системе, обычно представляется в виде нескольких цифр (3-5). Чаще всего в маркировке импортных подшипников:

  • первый символ обозначает тип изделия;
  • следующие две цифры представляют серию размера ISO;
  • последние две цифры указывают код размера подшипника.

Как и в российской системе, в китайской последние две цифры, если они есть, следует умножать на 5. Таким образом можно определить внутренний диаметр подшипника в миллиметрах.

К примеру, характеристики подшипников, промаркированных как N315-EM/C3, будут такими:

  • N — это тип подшипника роликовый радиальный;
  • 315 — размеры ISO изделия;
  • буквы EM указывают в данном случае на то, что в подшипнике предусмотрен латунный сепаратор;
  • С3 — группа радиального зазора.

Магнитные подшипники

Магнитные подшипники, которые все чаще применяют в различных машинах и механизмах работает на основании принципа магнитной левитации. В результате реализации этого принципа в подшипниковой опоре отсутствует контакт между валом и корпусом подшипника. Существуют активное исполнение и пассивное.

Активные изделия уже в массовом производстве. Пассивные, пока еще находятся на стадии разработки. В них, для получения постоянного магнитного поля применяют постоянные магниты типа NdFeB.

Использование магнитных подшипников предоставляет потребителю следующие преимущества:

  • высокая износостойкость подшипникового узла;
  • применение таких изделий, возможно, в агрессивных средах в большом диапазоне внешней температуры.

Бесконтактный магнитный подшипник

В то же время использование таких узлов влечет за собой некоторые сложности, в частности:

В случае пропадания магнитного поля, механизм неизбежно понесет повреждения. Поэтому для бесперебойной и безаварийной работы проектировщики применяют так называемые страховые подшипники. Как правило, в качестве страховочных применяют подшипники качения. Но они в состоянии выдержать несколько отказов системы, после этого требуется их замена, так будут изменены их размеры.

Создание постояннодействующего, а главное, устойчивого, магнитного поля сопряжено с созданием больших и сложных систем управления. Такие комплексы вызывают сложности с ремонтом и обслуживанием подшипниковых узлов.

Излишнее тепловыделение. Оно обусловлено тем, что обмотка нагревается в результате прохождения через нее электрического тока, в некоторых случаях, такой нагрев недопустим и поэтому приходится устанавливать системы охлаждения, что, разумеется, приводит к усложнению и удорожанию конструкции.

Классы точности подшипников

Класс точности подшипника – это показатель, который характеризует максимальные отклонения значения размеров подшипника от номинала.

В некоторых устройствах при выборе подшипника потребитель руководствуется ценой на него, а остальные параметры для него не так критичны. В некоторых других случаях потребитель выбирает подшипник исходя из предельной скорости вращения, при которой не будут, проявляются такие явления, как вибрация и пр. Такие довольно жесткие условия предъявляются к изделиям, работающим на транспорте, станочным узлам, робототехнических комплексов.

В машиностроении существует зависимость между точностью обработки и ее стоимостью. То есть, чем точнее деталь, тем больше ее конечная цена.

Класс точности описывает точность производства изделий. Для регулировки этого параметры существуют нормативы, определенные в ГОСТ и ISO. В них определены допуски на все размеры – диаметры, ширину, фаски и пр.

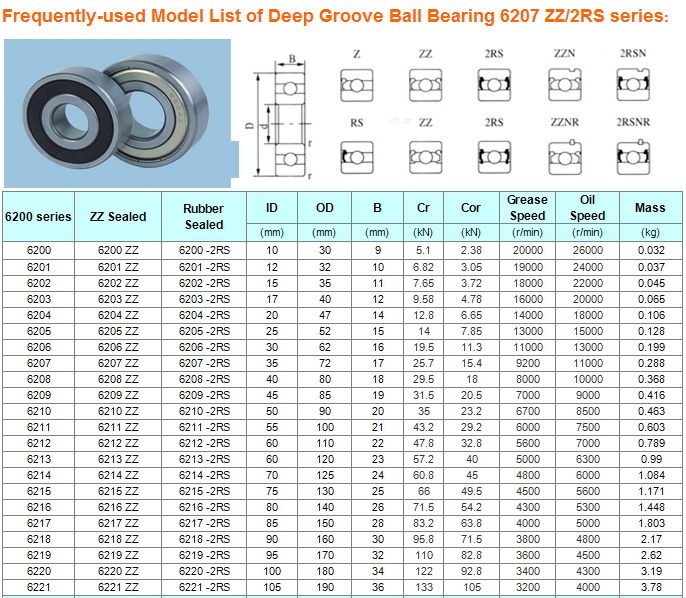

Виды уплотнений

Защита узла от попадания внешних загрязнителей может быть осуществлена как на заводе изготовителе, так и отдельным элементом. Наружный представляет собой устройство, которое ставится рядом, фиксируется, в большинстве случаев с внешней стороны. Внутренняя часть плотно прилегает к полированной поверхности вращающейся оси. Изделие может быть на основе сальника или набивки. Редко применяются конструкции, герметизирующие за счет центробежной силы.

Скрытый устроен, как шайба, плотно зафиксированная на верхней обойме. Часть, соприкасающаяся с центральным кольцом, скользит и при этом постоянно остается в контакте с поверхностью. Обычно изготавливается из металла с покрытием из полимеров. Сталь создает прочный каркас, а пластик позволяет упруго и без трения обеспечить прилегание.

Закрытые подшипники

Где невозможно обеспечить защиту подшипника от грязи и инородных тел применяются подшипники с закрытого типа. Закрытые подшипники выпускают с защитой с одной стороны. Пример 60305 подшипник шариковый радиальный однорядный с защитной шайбой с одной стороны ГОСТ 7242-81.

С двух сторон 80206 подшипник шариковый однорядный радиальный с защитой с двух сторон ГОСТ 7242-81. С сальниковым уплотнением 180207 подшипник шариковый однорядный радиальный с уплотнениями ГОСТ 8882-75. Подшипники, закрытого типа поставляются с заводской смазкой, обеспечивающей долговечность работы подшипника.

Советы от специалистов

При выборе подходящего подшипника часто совершаются ошибки. Для того чтобы избежать ошибок при выборе подходящей модели, необходимо учитывать следующие рекомендации.

Покупать запчасти только в специализированных местах

Если водитель плохо разбирается в разновидностях запчастей, приобретать их необходимо только в специализированных точках продаж. В случае затруднения специалисты всегда смогут подсказать и помочь подобрать подходящую деталь зависимо от марки автомобиля.

Не покупать товары без маркировок

Такие детали могут быть подделкой, и даже если подшипник подходит внешне по размеру, его не всегда можно установить на автомобиль. Также изучив маркировку, можно узнать страну производителя и модели автомобилей, для которых данная деталь подходит.

Классификация по форме тел качения

В зависимости от формы, детали также могут отличаться. Чаще всего в промышленности и автомобилестроении используются шариковые подшипники. ГОСТ определяет как их размеры, так и класс точности. Такие изделия считаются наиболее простыми в изготовлении и быстроходными. Эти подшипники допускают, помимо всего прочего, довольно-таки большую угловую скорость. Основным их достоинством является невысокая стоимость. К недостаткам подшипников этого типа относят то, что они не могут нести значительную нагрузку.

Роликовые изделия отличаются увеличенной грузоподъемностью и способны хорошо выдерживать ударные нагрузки. Однако такие изделия совершенно не допускают перекосов вала. В этом случае ролики начинают работать кромками, что приводит к быстрому износу подшипника. Проработать детали этого типа могут в несколько раз дольше шариковых.

Изделия с витыми роликами очень нетребовательны к точности сборки. Применяют их в тех случаях, когда в узле возникают радиальные нагрузки ударного типа. Размеры подшипники этой разновидности обычно имеют небольшие.

Конические роликоподшипники используются в тех узлах, где одновременно действуют как радиальные, так и односторонние осевые нагрузки. Устанавливают их при средних и низких скоростях вала. Используют такие изделия в основном в тех же случаях, что и упорно-радиальные шариковые подшипники. ГОСТ, конечно же, определяет размеры и таких деталей.

Самоустанавливающиеся подшипники применяют тогда, когда перекос колец может доходить до 2-3 градусов. Помимо всего прочего, такие изделия допускают незначительную осевую нагрузку.

В конструкции самых простых подшипников имеется только один ряд тел качения. Но в промышленности могут использоваться и более сложные изделия этого типа – 2-4 рядные.

Иногда в разного рода узлах и механизмах могут устанавливаться и подшипники качения особой конструкции — бескольцевые. У таких изделий тела качения располагаются непосредственно между корпусом и валом. Недостатком таких конструкций считается, конечно же, в первую очередь сложность сборки и разборки.

Классы точности подшипников

Класс точности подшипника – это показатель, который характеризует максимальные отклонения значения размеров подшипника от номинала.

В некоторых устройствах при выборе подшипника потребитель руководствуется ценой на него, а остальные параметры для него не так критичны. В некоторых других случаях потребитель выбирает подшипник исходя из предельной скорости вращения, при которой не будут, проявляются такие явления, как вибрация и пр. Такие довольно жесткие условия предъявляются к изделиям, работающим на транспорте, станочным узлам, робототехнических комплексов.

В машиностроении существует зависимость между точностью обработки и ее стоимостью. То есть, чем точнее деталь, тем больше ее конечная цена.

Класс точности описывает точность производства изделий. Для регулировки этого параметры существуют нормативы, определенные в ГОСТ и ISO. В них определены допуски на все размеры – диаметры, ширину, фаски и пр.

Разновидности подшипников скольжения

Конструкция у устройств этого типа также совершенно несложная. Основой подшипника скольжения, как и качения, являются два кольца, одно из которых движется в процессе работы механизма. Однако вместо шариков или роликов в таких устройствах используются разного рода смазочные материалы, залитые в специальный желоб. Существует подшипники скольжения:

  • гидростатические;
  • гидродинамические.

В устройства первого типа смазка подается извне посредством насоса. Гидродинамические подшипники в этом плане более удобны. В процессе работы они сами выступают в роли насоса. Смазка в них поступает из-за разницы давления между составными частями.

По конструкции подшипники скольжения бывают:

  • сферические;
  • упорные;
  • линейные.

Подшипники первого типа используются в основном в узлах механизмов, работающих на малых скоростях. Основным преимуществом устройств этой разновидности является способность эффективно выполнять свои функции даже при значительных перекосах.

Упорные подшипники устанавливаются в узлах, испытывающих сильные поперечные нагрузки. Чаще всего они применяются в турбинах и паровых установках.

Линейные подшипники при работе выполняют роль направляющих. Функционировать без перебоев они могут даже при постоянных радиальных нагрузках.

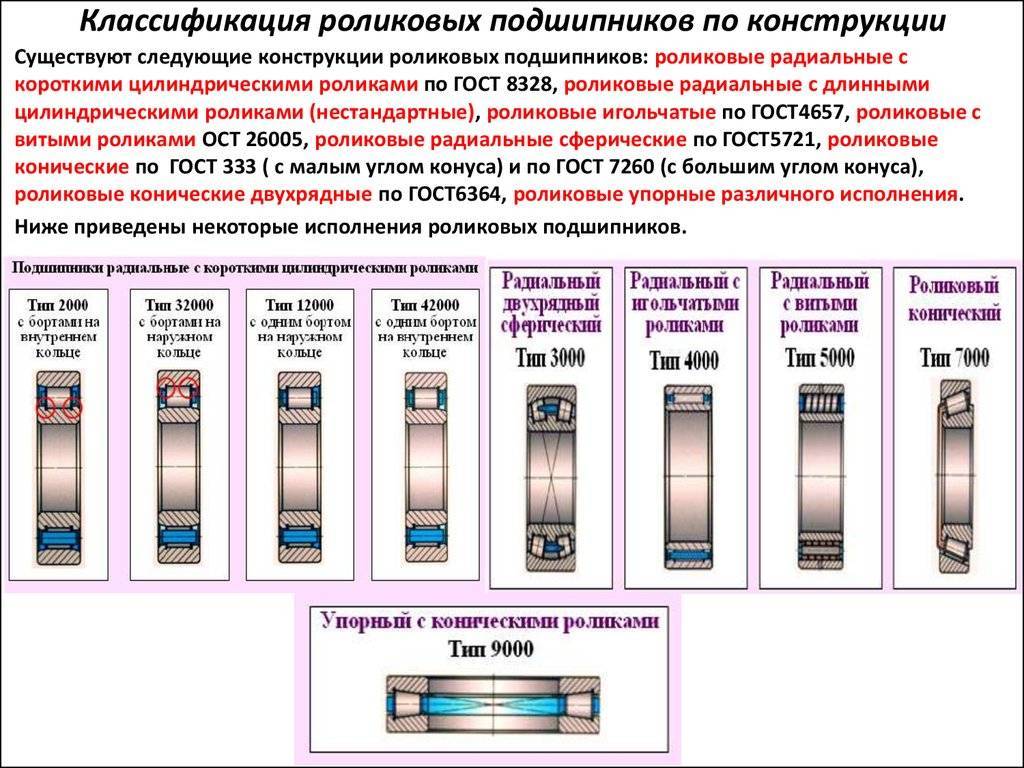

Роликовые подшипники и их разновидности

По своему строению эти опоры схожи с предыдущим типом, но вместо шариков здесь используется тело, по форме напоминающее ролик. Так прибор может принимать на себя более серьезную нагрузку.

Описание

Конструкция разработана таким образом, что она показывает стойкость к радиальному давлению, но при этом скорость прохождения ролика по дорожке ничуть не уступает шарикоподшипникам

Единственное, на что следует обратить внимание – осевая нагрузка. Чтобы сделать устройство более устойчивым к ней, элемент качения заменяют на конический

Виды

Классифицируют этот тип по используемому телу. Отдельно выделяют:

  • • Цилиндрические.
  • • Конические.
  • • Игольчатые.
  • • Сферические.

Применение

Роликоподшипники часто используют в насосах, мощных редукторах, в железнодорожной промышленности и автопроме. Все виды роликовых подшипников в картинках представлены на сайте .

Какие бывают виды и типы подшипников

Все сборочные узлы можно классифицировать по принципу работы. Две основные группы составляют приборы, обеспечивающие покачивание и скольжение. Именно их чаще всего используют в машиностроении. Первая может быть представлена шариковыми и роликовыми устройствами.

Отдельное внимание заслуживают магнитные конструкции. Принцип их работы отличен от остальных, и используют их реже. К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами

К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами.

Подшипники – это детали, помогающие получать от машины максимальный КПД, сохраняя ее работоспособность без специального ремонта и обслуживания.

Опоры скольжения

Эта группа деталей позволяют свободно скользить при трении двух соприкасающихся поверхностей. При этом используются разные смазки – масла, вода, химические вещества, графит и некоторые газы. Конструктивно такие приспособления могут быть как целостными, так и разборными. Производятся в комплекте со втулкой и соединяющей частью.

Устройства по типу качения

Такие узлы делают в виде двух колец, тел, обеспечивающих эффект покачивания, и сепаратора. Изготавливаются согласно установленной стандартизации, что позволяет использовать их в большинстве автомобилей, сложной технике и самолетах.

Шарикоподшипники

Функционально входят в группу узловых частей, работающих по принципу качения. Шариковые тела располагаются на поверхности наружных колец деталей. Во время работы создают небольшой момент трения, а значит практически не ограничивают скорость вращения.

Роликоподшипники

Входят в группу качения, но в их основе шарики заменены на ролики. Это позволяет им выдерживать гораздо большие нагрузки. Такая работоспособность высоко ценится при конструировании промышленных станков и железнодорожном строении.

Магнитные опоры

Работают по принципу левитации притяжения, обеспечивая полную бесконтактность двух соседних частей. Могут использоваться в условиях агрессивной окружающей среды, но пока не так распространены, как уже перечисленные виды. Если не подстраховывать такую конструкцию другой, более традиционной, можно в одночасье потерять всю машину.

Шарикоподшипник

В качестве тела, обеспечивающего покачивание, в этом типе деталей используются шарики, свободно перемещающиеся по дорожкам. Применяются для вращающихся конструкций, в которых не нужно сильное трение между двумя движущимися частями.

Описание

Узел состоит из 2 колец, изготовленных из стали. Вместе они образуют некое «ложе» для шариковых тел. При этом внутренняя часть устройства фиксируется на валу, а наружная – на опоре. При всей простоте конструкции, они широко распространены в промышленности.

Разновидности

Какие бывают типы подшипников с шариковыми телами, можно предположить исходя из общей классификации. Как и большинство деталей качения их разделяют на: радиальные, упорные и с 4-х точечным контактом. Особенность последних заключается в способности воспринимать нагрузку в двух направлениях оси или одновременную комбинированную и осевую с одной стороны.

Применение

Разные виды применяют в электродвигателях и различной бытовой технике, в станках для обработки дерева, в медицинском оборудовании, станочных шпинделях и насосах. Шариковые с 4-х точечным контактом широко распространены в редукторах.

Смазка

Эксплуатационный срок работы подшипников определяется износом тел качения и дорожек, расположенных в кольцах. Для продления срока службы подшипников применяют смазку, она может быть жидкой, например, в коробках передач станочного оборудования, или консистентной (твердой).


Нанесение смазки на подшипник


Смазка, нанесенная на подшипник

Кроме износа деталей подшипника, не последнюю роль играет и рабочая температура в узле. Вследствие нее может происходить неравномерная тепловая деформация. Это может привести к повышению частоты проскальзывания, и снижается твердость материала, из которого они изготовлены.

Производители выпускают подшипники с закрытыми сепараторами. В такие изделия еще на стадии производства закладывают твердую смазку, которая гарантировано проработает весь ресурс.

Шарикоподшипник

В качестве тела, обеспечивающего покачивание, в этом типе деталей используются шарики, свободно перемещающиеся по дорожкам. Применяются для вращающихся конструкций, в которых не нужно сильное трение между двумя движущимися частями.

Описание

Узел состоит из 2 колец, изготовленных из стали. Вместе они образуют некое «ложе» для шариковых тел. При этом внутренняя часть устройства фиксируется на валу, а наружная – на опоре. При всей простоте конструкции, они широко распространены в промышленности.

Разновидности

Какие бывают типы подшипников с шариковыми телами, можно предположить исходя из общей классификации. Как и большинство деталей качения их разделяют на: радиальные, упорные и с 4-х точечным контактом. Особенность последних заключается в способности воспринимать нагрузку в двух направлениях оси или одновременную комбинированную и осевую с одной стороны.

Применение

Разные виды применяют в электродвигателях и различной бытовой технике, в станках для обработки дерева, в медицинском оборудовании, станочных шпинделях и насосах. Шариковые с 4-х точечным контактом широко распространены в редукторах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
