Подставка для пилы своими руками

Материалы для изготовления циркулярного станка

Компоненты циркулярной пилы

После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.

Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.

Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.

Рекомендации по выбору стационарного станка-пилы своими руками:

• стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
• столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
• электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
• система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.

Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.

В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.

Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.

На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.

На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

• для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;шлифования;строгания;сверления;заточки инструмента.

Устройство рабочего стола

Стол для ручной режущей циркулярной пилы должен стать удобным, надежным и безопасным рабочим местом. Для этого он должен отвечать таким требованиям:

• Устойчивая и жесткая конструкция;
• ровная и гладкая поверхность;
• фиксация ножек в земле;
• обладать местом для отходов древесины;
• оснащаться защитными щитками.

Если распиловочный стол для пилы циркулярной будет отвечать этим простым пятью требованиям, то конструкция действительно будет выполнять все свои функции.

Также определенным требованиям должен отвечать и станок (после установки пилы в стол):

• Качественное закрепление пильного диска;
• наличие защитных стенок, которые закрывают режущую часть;
• удобное расположение кнопки включения-выключения.

Чем больше столярный опыт, тем лучше конструкцию можно соорудить. Правильно подобрав габариты стола, в будущем можно будет лучше выполнять задачи на нем. Получится ли резать длинные доски и обрабатывать заготовки – зависит лишь от чертежей и выполнения работ.

Чертежи и размеры

Прежде, чем приступить к созданию верстака, необходимо тщательно продумать его конструкцию и составить рабочий чертеж. В первую очередь следует определиться с размерами. Необходимо руководствоваться следующими критериями:

• величина мастерской;
• собственный рост, особенности телосложения (длина рук, левша или правша и т.п.);
• размеры деталей, которые предстоит обрабатывать.

Высота верстака — сложный вопрос. Некоторые источники для определения оптимального размера рекомендуют вычитать из своего роста 70-90 см. Этот метод не учитывает длину рук или иные особенности тела. Более традиционный метод — свободно опущенные ладони должны полностью ложиться на поверхность крышки. Такой вариант удачнее рассматривает индивидуальные предпочтения человека

Важно также помнить, что работа предстоит с заготовками разного размера, требующими различной высоты опорной площадки

Площадь крышки также необходимо тщательно продумать. Нередко выбирают слишком большие размеры столешницы, аргументируя это тем, что иногда приходится обрабатывать габаритные заготовки. Однако подобные ситуации возникают редко, а столешница большого размера занимает лишнее место в мастерской и постоянно захламлена посторонними предметами.

Определившись с габаритами, надо решить, из чего будет изготовлено основание верстака. Классический вариант полностью деревянный, но прочность металлического основания намного выше. Кроме того, если высота стола выбрана неудачно, металлическое основание гораздо легче нарастить или обрезать без потери прочности и надежности. Также надо решить, нужна ли в основании тумба для хранения инструментов или расходников.

После того, как все детали будут продуманы и определены, следует составить рабочий чертеж. Не обязательно выполнять его по всем правилам, но размеры и основные узлы надо изобразить, чтобы уточнить для себя последовательность сборки, составить спецификацию, рассчитать количество материалов и т.д. Если создание эскиза представляет слишком сложную задачу, можно воспользоваться готовыми чертежами, найденными в интернете.

Выбирая подходящий проект, необходимо учесть свои возможности и навыки. Для начинающего столяра создание сложного изделия едва ли по силам. Целесообразнее выбрать простой проект, который впоследствии будет модернизирован.

Подбор инструментов и материалов

В начале работы нужно позаботиться о том, чтобы под рукой всегда было все нужное сырье, а также набор инструментов, которые пригодились бы на протяжении всех действий. Для создания стола вам нужны следующие материалы:

• фанера толщиной около 2-3 сантиметров либо идентичный кусок ЛДСП;
• деревянные бруски размером 40х40 миллиметров;
• строительные уголки из металла – 12-15 штук;
• саморезы разной длины и болты разных классификаций;
• клей, использующийся в столярных работах;
• средства обработки изделия от влаги и ржавчины;
• наружная розетка;
• кабель;
• выключатель.

Этот набор материалов необходим для стандартной конструкции обычных габаритов площадью чуть больше одного квадратного метра. Работать на таком столе можно практически любой ручной дисковой пилой, кроме инструментов с маленькими дисками, так как во время прикрепления к столешнице проседает глубина резки, в среднем на 1-2 сантиметра.

Для работ вам пригодятся следующие инструменты:

• маркер или толстый карандаш;
• рулетка, металлическая линейка, угол;
• лобзик;
• шуруповерт;
• шлифовальная машина;
• дрель;
• наждачка.

Этапы изготовления

Шаг 1. Для начала рубанком подравниваем все стороны бруса. Из бруса собираем каркас стола: в каждой стороне столешницы просверливаем по два отверстия по 5 мм под шканты на каждую царгу и по одному отверстию для каждой ножки стола.

Шаг 2. В царгах нужно сделать по два отверстия (5 мм), а в ножках – по одному (5 мм).

Шаг 3. Устанавливаем шканты в столешницу, предварительно смазав их столярным клеем. Сверху устанавливаются царги и ножки.

Если имеются струбцины со стяжками, можно закрепить стол ими. После полного просыхания клея царги скрепляются с ножками и между собой специальными металлическими креплениями для столов и стягиваются саморезами.

Шаг 5. Закрепить пилу можно болтами или брусками с саморезами. Мы будем крепить брусками, поэтому в небольших брусочках делаем выпил шириной с площадку пилы. Брусками с саморезами с обеих сторон скрепляем циркулярную пилу со столешницей.

Шаг 6. Когда пила установлена, берем еще один брусок побольше и саморезами прикручиваем его к столешнице (прямо на отмеченные ранее точки, по которым выставляли ровно платформу пилы). Этот брусок необходим для того, чтобы в дальнейшем при снятии пилы со стола можно было быстро вернуть ее на место, не прибегая к разметке.

Шаг 7. Устанавливаем диск циркулярной пилы на место и пропиливаем столешницу, чтобы получилось продольное отверстие. Переворачиваем столешницу.

Шаг 8. Изготавливаем параллельный упор. Для этого отпиливаем от фанеры две полосы длиной, равной ширине стола, и шириной около 8–10 см. Углы скругляем при помощи транспортира и карандаша.

Шаг 9. Шлифуем обе полосы и скрепляем при помощи саморезов под углом. Внутрь прикручиваем металлический уголок.

Шаг 10. При постоянной работе со столом для циркулярной пилы и необходимости в закреплении упора на столешнице перпендикулярно диску закрепляется направляющая. Ролик или вторая часть направляющей крепится на нижнюю часть упора, чтобы упор мог подъехать / отъехать от диска циркулярной пилы.

А о том, как самостоятельно сделать верстак в гараж, вы можете узнать из этой статьи.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой. Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью

Важно, чтобы поверхность стола была идеально ровной. Необходимо предусмотреть заземление

Учтя вышеизложенное, можно быть уверенным в надежности установленной конструкции и хорошем качестве обрабатываемых заготовок, независимо от объема работ.

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения.

Подготовка к изготовлению стола

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

2

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Какую дисковую циркулярку выбрать для установки

Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.

Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.

Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

• основа, толщина которой не меньше 22 см;
• брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
• деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
• столярный клей;
• крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
• металлические уголки в количестве 10 штук;
• саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

• направляющие брусья;
• фанеру;
• пропил;
• бортики для надежного упора;
• планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

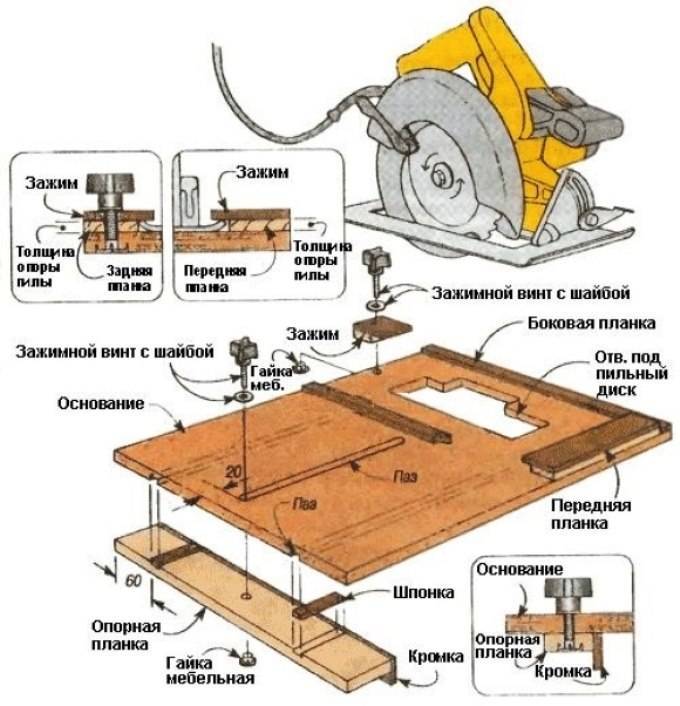

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Как пользоваться расширениями

Сначала закрепите струбцинами на верстаке основание-платформу вместе со станком. Затем установите с обеих сторон расширения, выровняв их с передним краем платформы и вставив стойки платформы В между стойками расширений D и зажимными пластинами F. Скрепите расширения с платформой с помощью струбцин. Если передвижной упор необходимо установить на большем расстоянии от станка, скрепите оба расширения струбцинами, расположив их с одной стороны платформы, как показано на фото. (В этом примере расстояние от диска до упора составляло 1620 мм.)

Для работы с упорами просто вставьте направляющую рейку I в шпунт полки Е, передвиньте упор на нужную позицию и зафиксируйте его положение струбциной. Если упор нужно установить на максимальном расстоянии от станка, выдвиньте его конец, на котором нет направляющей рейки, за торец расширения. Для перестановки упора с правой стороны на левую просто переверните его.

Выбор габаритов

Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.

Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:

• для продольного распиливания;
• для поперечного распиливания;
• универсальные.

Глубина и расположение установки диска зависят от обрабатываемых на станке заготовок. Для досок и фанеры он должен выступать над столешницей на 50–80 мм, для бревен — на 110–125 мм. Высота верхней части каркаса из листов фанеры или ЛДСП может быть в пределах 35–40 см. Если делать станину только из бруса, этот параметр зависит от сечения. Оставшуюся часть конструкции представляют деревянные ножки, размер которых мастера обычно выбирают под свой рост. Общая высота распиловочного стола составляет около 1,0–1,1 м, но может уменьшаться до 900 мм.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

• стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
• высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
• оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
• ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

Циркулярный стол из ручной циркулярной пилы своими руками

• циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
• рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Пример усиленного верстака для циркулярной пилы

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

• лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
• металлический уголок примерно 45х45 мм;
• болты и гайки М8;
• сварочный аппарат;
• электродрель;
• болгарка;
• струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.
