Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

  1. Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
  2. Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
  3. Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

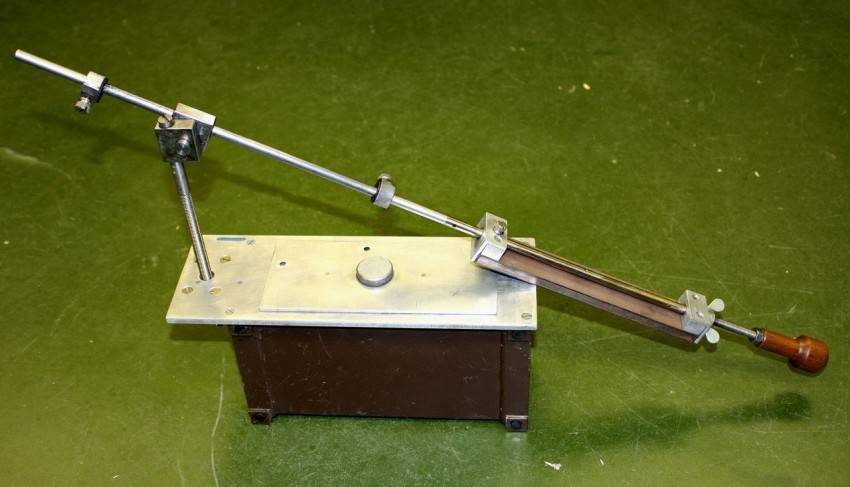

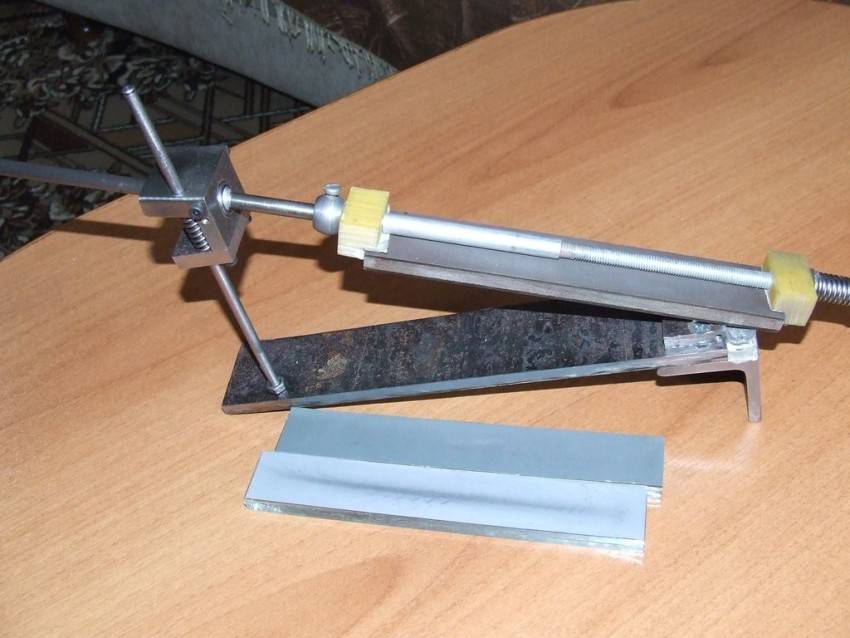

Устройство для линейной заточки бруском

Для изготовления понадобятся:

  • Фанера или ламинированная ДСП
  • Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
  • Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
  • Алюминиевая пластина 3-5 мм толщиной
  • Крепеж – болты, гайки (лучше барашковые)
  • Неодимовый магнит от старого компьютерного HDD.

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.
Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа

  1. Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.
  2. Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.
  3. В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.
    Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.
Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.
Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Выбор абразивного элемента

Немаловажную роль в заточке лезвий играет точильный камень. Чаще всего для определения грубости абразива используют систему цифрового обозначения зерен на одну единицу измерения.

В зависимости от функциональной необходимости различают следующую градацию:

  • До 250 – высока грубость. Для заточки ножей и других режущих инструментов не используется.
  • До 350 – грубый абразив. Применяется для исправления физических дефектов или очень тупых лезвий.
  • До 500 – средний абразив. Применяют для подгонки инструментов. Имеет малый спрос и редко используется.
  • До 700 – мелкий абразив. Наиболее используемый тип точильного инструмента в повседневном режиме. Позволяет заточить лезвие до приемлемой остроты.
  • До 1000 – ультра-мелкий абразив. Применим для шлифования поверхностей и доведения уже заточенных инструментов до идеальной остроты. Не эффективен для заточки тупых ножей.

Таким образом, если вы желаете с максимальной эффективностью точить свои режущие инструменты, необходимо комбинировать различные типы абразивов. Например, особо тупые ножи доводятся до приемлемого состояния грубыми камнями, затем производится заточка мелким абразивом. В завершение процесса осуществляется шлифовка ультра-мелкими камнями.

Наждак также отличается по своему происхождению:

  • Природные. К таким относится японский водный камень, для работы с которым необходимы особые навыки и огромное терпение.
  • Алмазные. Наиболее устойчивые к износу и разнообразные по грубости. Самые эффективные и относительно дешевые.
  • Керамические. Считаются чем-то средним, между камнями природного и алмазного происхождения.
  • Искусственные. Отличаются своей дешевизной, но при частом использовании быстро приходят в негодность.

Угол заточки кухонных и охотничьих ножей: о важности ухода

Угол заточки кухонных ножей колеблется в пределах 30-35 градусов, а вот для охотничьих нужно будет подбирать с учетом следующих нюансов:

  • если предстоит ошкуривать добычу и выполнять тонкие надрезы, то угол заточки не должен превышать 15 градусов;
  • заточка универсального оружия охотника осуществляется по параметру 25 градусов (максимум);
  • грубое разделывание туши добычи выполняется ножом с углом заточки в 45 градусов.

Причины быстрого износа

Кухонные ножи достаточно быстро тупятся, происходит это по следующим причинам:

  • в работе используются разделочные доски из камня, стекла, твердого пластика – такие материалы скругляют режущую кромку клинка;
  • под лезвие часто попадают кости и сухожилия мяса – высокая плотность этих частей негативно сказывается на режущих способностях инструмента;
  • нож используется для очищения чешуи и разрезания костей рыбы;
  • с клинком соприкасаются песок, мельчайшие камни, комочки земли – часто подобное происходит при работе с овощами и фруктами, поэтому их перед работой нужно тщательно мыть;
  • нарушение правил хранения ножей – они не должны соприкасаться с любыми твердыми предметами.

Лезвия, которые нельзя точить

На рынке имеются ножи с лезвиями, которые нельзя подвергать заточке – керамические. Они обладают высокими качественными характеристиками, не теряют свою остроту даже при длительном использовании.

Керамические лезвия отличаются следующими преимуществами:

  • не окисляются при взаимодействии с любой агрессивной средой;
  • не меняют цвет;
  • не впитывают запахи пищи (даже весьма специфические).

Точатся такие ножи 1 раз в 5-7 лет, но выполнить эту работу в домашних условиях невозможно – требуется специальный профессиональный инструмент и наличие определенных навыков.

Нельзя точить и самозатачивающиеся лезвия, особенность которых заключается в наличие мельчайших зубчиков на режущей кромке.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

Для начала изготавливается или приобретается готовый чертеж для зажимных губок

При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
Изготовить чертеж для направляющей, которая имеет свои тонкости.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

  • 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
  • 15-20 градусов – кондитерские (для тортов) и овощные ножи.
  • 20-25 градусов – ножи хлебные и филейные.
  • 25-30 градусов – охотничьи, походные, ножи выживания.
  • 30-35 градусов – бытовые ножи общего назначения.
  • 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

  1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
  2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
  3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Как заточить лезвие

Хозяйственные отрезные принадлежности изготавливают из специальных и порошковых марок стали. Структура их заточки напоминает зубы грызунов: чем дальше от края, тем меньше твёрдость режущего слоя.

Поэтому идеальная ручная заточка ножей происходит по принципу тяни-толкай или пушпульному методу (от английского push-pull sharpening):

  • Режущее полотно сначала отталкивается от себя скребущим движением, с небольшим отворотом в сторону.
  • Далее, без отрыва лезвия от точила движение происходит к себе, с оборотом в противоположную сторону.
  • Так продолжают до полной заточки, с постепенным ослаблением нажима.

Такая методика требует определённых навыков у заточника, а также бережного отношения к самому лезвию. При подобном способе требуется:

  • Чётко держать наклон ножа, постепенно изменяя его в зависимости от кривизны ножа.
  • Контактное пятно клинка должно совпадать с касательной линией оселка и быть перпендикулярным к его продольной оси.
  • Давление на поверхность необходимо изменять плавно.

Вести процесс, соблюдая все правила при ходе лезвия в обоих направлениях, сложно, а неверный результат приводит клинок в негодность. Чтобы избавить точильщика от постоянного контроля процесса затачивания, придумали машинки для заточки ножей.

Основной материал – монтажные уголки

Если у вас дома несколько ножей, которые используются для разных целей, то можно сделать точилку Лански. Она более удобна в эксплуатации. Для изготовления следуйте инструкции:

  1. Сделайте разметку на пластинах. На них будут отверстия под болты, которые нужно просверлить, а затем нарезать резьбу.
  2. Острые срезы и края пластин обработайте напильником, чтобы пользовать точилкой было удобнее.
  3. Такие же отверстия нужно сделать в алюминиевых уголках.
  4. При помощи надфиля расширьте отверстие для металлической спицы.
  5. Отверстия для шпилек подготовьте под болты – нарежьте внутри резьбу.
  6. В крайние отверстия вставьте стержни и зафиксируйте их гайками.
  7. В наиболее широкое отверстие вкрутите болт, длиной 14 см. Он будет выполнять роль опорной стойки, на него нужно накрутить 2 гайки.
  8. Оставшиеся отверстия используются под болты, которыми зажимается нож.
  9. Теперь вам осталось лишь нанизать уголок на стержни. Перемещая их, вы сможете контролировать угол заточки.
  10. Осталось лишь собрать держатель для камня. Для него вам потребуется стержень, изогнутый в форме буквы «Г», и еще один – с резьбой М6. Камень нужно закрепить на стержнях гайками-барашками. На крайнем держателе должно быть отверстие под спицу.

После того как вы окончательно собрали прибор с поворотным механизмом для изменения угла заточки, можно устанавливать его на столе и пробовать.

Что нужно для правильно заточки

Наиболее важным условием получения острого ножа является угол его заточки. Казалось бы, чем меньше этот параметр, тем острее будет наш инструмент. Это верно отчасти, так как слишком тонкая режущая кромка будет быстрее изнашиваться и тупиться.

Угол заточки зависит от функционального использования ножа:

  • До 15 градусов – бритвенные и хирургические инструменты.
  • До 20 градусов – приборы для нарезки овощей, филе или хлеба
  • До 25 градусов – ножи разнонаправленной функциональности.
  • До 30 градусов – охотничьи и туристические ножи.
  • До 40 градусов – режущие инструменты специального назначения. Например, топоры или мачете.

Итог! Весь процесс сводится к восстановлению режущей способности инструмента, сохраняя при этом заводской угол заточки. Нарушение угла может привести к ухудшению состояния ножа.

Как сделать точилку для ножей

Существуют разные варианты самодельных точилок, но имеющих схожее устройство. Рассмотрим изготовление ручных приспособлений для точения с чертежами и пошаговыми фото.

Регулируемая точилка

Для изготовления самодельного изделия нужно подготовить:

  • небольшую доску толщиной 20 мм;
  • наждачку;
  • шуруповерт;
  • молоток;
  • электрод большого диаметра;
  • электролобзик;
  • кусок ламината;
  • болты и гайки;
  • ручку из дерева;
  • шестигранник;
  • стеклотекстолит.

Процесс конструирования состоит из таких шагов:

  1. Берем доску и вырезаем из нее небольшой кусок 25 см в длину и около 5 см в ширину. Затем обрабатываем заготовку при помощи наждачки. Деталь будет служить основанием точилки.
  2. Проделываем в доске 6 отверстий.
  3. В отверстия вставляем гайки.
  4. Для изготовления направляющей используем толстый электрод. С детали молотком сбиваем верхнее покрытие, после чего шлифуем и сгибаем пополам.
  5. Заготовку вставляем в отверстия, причем сделать это нужно под углом 65-70°.
  6. Деталь в отверстия должна садиться плотно. Если это не так, можно применить клей.
  7. Из куска стеклотекстолита лобзиком вырезаем прижимную пластину.
  8. В пластине делаем отверстия с небольшим углублением, чтобы шляпки винтов не выступали наружу.
  9. Помещаем пластину на деревянное основание и крепим болтиками под шестигранник.
  10. Чтобы ключ всегда был рядом с точилкой, для него предусмотрено отверстие.
  11. Из стеклотекстолита или текстолита вырезаем еще одну пластину.
  12. В пластине делаем отверстия под аналогичный крепеж.
  13. Крепим пластину к электроду.
  14. Изготавливаем из стального прута направляющую для камней длиной 57 см. На край заготовки надеваем ручку от обычного напильника.
  15. Для крепления камней используем небольшой хомут, который нужно обрезать и сделать отверстия. В результате получим две детали, как на фото.
  16. На металлический прут устанавливаем гайку с нарезанной сбоку резьбой и винтом.
  17. На направляющую надеваем пружину, которая позволит менять камни для заточки, не откручивая гайку с зажимным болтом.
  18. Основание для камней изготавливаем из куска ламината, для чего материал просто нарезаем на полосы. Их размер должен быть 200х25 мм.
  19. На отрезки ламината при помощи клея закрепляем наждачку разной зернистости.
  20. Для фиксации бруска в станок, планку ставим пазом в уголок направляющей, а вторым уголком посредством пружинки обеспечиваем прижим бруска.
  21. Вставляем направляющую с заточным бруском в подготовленное отверстие, после чего приступаем к заточке.
  22. Для заточки нож помещаем под пластину, сперва ослабив, а после закрепив винты.
  23. Путем перемещения бруска производим заточку.

Самодельное точильное приспособление

Для того чтобы изготовить заточной станок для ножей своими руками, первым делом нужно найти подходящий чертёж. Модификаций для его производства существует немало.

Самый простой способ

Этот вариант не потребует особого мастерства и применения дорогих комплектующих. Для его изготовления потребуются:

  • Уголки деревянные со стороной 20−30 сантиметров: 2 штуки.
  • Винты с гайками в количестве 10 штук.
  • Транспортир для точного выставления угла.
  • Кроме того, понадобятся дрель и свёрла.

Для изготовления необходимо уголки разметить и просверлить по 3−4 отверстия в одинаковых точках. Между ними установить брусок под нужным углом и закрепить болтами.

Чтобы заточить нож или ножницы, нужно просто провести лезвием по поверхности бруска, держа его строго вертикально.

Для замены угла заточки необходимо просто ослабить крепёж и модифицировать положение абразивной детали. Чтобы каждый раз не брать в руки транспортир, рекомендуется нанести риски на основание с пометкой основных положений бруска.

Возможность изменения угла заточки — единственное достоинство такого ручного станка для заточки ножей. По удобству он недалеко ушёл от обычного бруска.

Заточной станок посложнее

Для более комфортной работы потребуется более сложное приспособление. Чтобы его изготовить, необходимы такие детали и инструменты:

  • Фанера, ламинат или ДСП.
  • Метровая рейка толщиной и высотой 2−4 сантиметра. Можно взять два куска, один подлинне́е, другой покороче.
  • Болты с гайками — 2 штуки.
  • Ножовка и инструмент для разметки.

Сначала требуется изготовить держатель ножа. Для этого от куска фанеры, или того, что имеется в наличии, надо отрезать прямоугольник размером 10 на 4 сантиметра (размеры приблизительные). Широкую часть нужно сточить под острым углом, чтобы не допустить задевания бруска за его край при заточке.

Для основания необходимо выпилить ещё один кусок фанеры габаритами 30 на 25 сантиметров.

На расстоянии 1−2 сантиметров от его края размещается держатель срезом наружу и крепится болтами. Между ними будет располагаться лезвие.

Следующий этап — изготовление стойки из длинной рейки, по которой совершаются движения бруска под фиксированным углом. Её нужно установить на основание вертикально и примерить угол по отношению к держателю. Под соответствующим углом срезается верхняя часть. Подобным образом отрезается вторая стойка и соединяется остатком рейки сверху, чтобы в результате получилась П-образная деталь.

Остаётся изготовить основу для абразивной части. Для этого на короткую планку наклеить наждачную бумагу с зернистостью от Р600 до Р2000.

Для работы с подобной точилкой размещать её лучше на краю стола с таким расчётом, чтобы выступающие болты, соединяющие основание и держатель лезвия, упирались в него, препятствуя таким образом скольжению устройства.

Электрические устройства

Это наиболее универсальные приспособления. Угол заточки при их использовании выбирается самостоятельно, достаточно выбрать нужное положение лезвия. Основная деталь электрического станка для заточки ножей — наждачные круги с разной зернистостью и наклоном. В движения диски приводятся электромотором. Поэтому энергозависимость является недостатком, хотя и не основным в применении подобного оборудования.

Главный минус такого способа заточки — это невозможность визуально контролировать процесс, так как для обеспечения безопасности при затачивании все вращающиеся механизмы полностью закрыты.

В домашних условиях сделать такой аппарат невозможно. Поэтому поступают проще: к обычному электродвигателю прикрепляется диск или ленточный абразив. В случае применения круглого камня устанавливается упор с возможностью изменить наклон лезвия. На таком станке поддаются восстановлению любые режущие инструменты.

Это интересно: Станок токарно-винторезный ТВ 16 — устройство и эксплуатация

Простое устройство для заточки ножей

Самое простое устройство для заострения ножей основано на использовании угловой рамы и оселка. Цена подобного примитивного устройства заводского производства достаточно высока, как высока цена и на сменные оселки, при этом сделать такое устройство для натачивания ножей в домашних условиях не составит мастеру ни малейшего труда. Понадобится следующий инвентарь:

  1. Деревянные бруски одинакового размера – 4 шт.
  2. Дрель (или любой другой инструмент для сверловки).
  3. Болты и гайки (примерно по 4 шт.).
  4. Оселок.
  5. Транспортир.

Для начала нужно изготовить пару деревянных уголков, располагая бруски друг к другу строго под углом 90º (рис. 1). Получившиеся деревянные углы сомкнуть друг с другом параллельно как единое целое и просверлить насквозь отверстия по диаметру болтов. В отверстия вставить болты, и углы немного притянуть друг к другу гайками.

Простейшее приспособление для заточки ножей

Смысл этого изобретения в том, чтобы можно было произвести заточку просто держа нож вертикально по отношению к расположенному под заданным углом точильной поверхности.

При некоторой доработке приспособления можно зафиксировать и позицию ножа относительно заточного камня. Существенным недостатком подобного станка для ручной заточки выступает невозможность плавной регулировки угла наклона точильного камня.

Как правильно заточить нож

Для качественной заточки станка нужен опыт и определённые знания. Начнём с азов.

Оптимальные углы заточки и степень остроты для кухонных ножей

Ни для кого не секрет, что существует масса ножей для разных материалов. У хорошей хозяйки есть свой нож для овощей и мяса. Рассмотрим правильные углы заточки разных инструментов.

Тип инструментаУгол заточки
Бритва и медицинский скальпель10-50°
Профессиональные для шеф-поваров20-25°
Универсальные25-30°
Для сложных работ25-30°
Столовые кухонные приборы55-60°
Для филе15-20°
Домашние универсальные30-35°
Обвалочные и разделочные25-30°
Профессиональные для рыбы25°
Профессиональные для овощей35°
Охотничьи и «швейцарские» (острые)30-35°
Охотничьи и «швейцарские», устойчивые к затуплению40-45°

В целом острота клинка зависит от формы лезвия. А она, в свою очередь, должна соотноситься с определёнными чёткими соответствиями соотношений между клинком и лезвием.

К примеру, прочное лезвие будет представлять собой форму трапеции, а самое острое – равнобедренный треугольник

Как наточить нож в домашних условиях бруском

Процесс − это несложный, но довольно кропотливый. Без опыта заточки пробовать данный процесс бессмысленно. Обычно мастера используют два точильных бруска с разной абразивной плотностью – с крупным зерном и мелким.

Следующий шаг – выбор угла заточки. Здесь мы ориентируемся на таблицу выше и берём диапазон от и до. Не забывайте, чем меньше угол заточки, тем быстрее нож затупится. Для новичка будет сложно выдержать одинаковый угол

Для того чтобы успешнее пройти этот этап, важно держать нож обеими руками

Чтобы выдержать правильный угол, новичкам можно посоветовать сточить из дерева специальный клинок, угол которого соответствовал бы необходимому углу заточки. Аккуратно положите лезвие на этот клинок, спустите угол его к точильной поверхности и начинайте работу.

Начинаем работу на крупно-зернистом бруске, а потом, когда наступает этап шлифования кромки, – мелким абразивом

Как в домашних условиях заточить нож мусатом

Заточка проходит на весу. Клинок проводят по всей длине инструмента, обычно хватает нескольких таких «проездок».

Процесс заточки мусатом достаточно прост. Инструмент располагают в одной руке, нож – в другой

Для того чтобы клинок не соскальзывал, мусат оснащён специальным стопором или гардой, которая не позволяет лезвию поранить руку.

Как правильно точить нож на электрическом точильном станке

Процесс заточки практически не отличается от заточки ручным способом. С той лишь разницей, что в этом случае смачивается не клинок, а сам точильный диск. Обычно это происходит автоматически как в станках, о которых мы говорили выше.

Типичные ошибки при заточке ножей своими руками

Всем известно, что лучше предотвратить ошибки, чем их потом исправлять. Именно поэтому редакция HouseChief.ru подготовила перечень самых часто встречающихся промахов новичков во время заточки ножей:

  1. Неправильно выдержанный уровень угла заточки.
  2. Переточка лезвия. Возникает при излишнем давлении на точило лезвием, из-за чего оно может повредиться или даже треснуть.
  3. Заточка неподготовленного инструмента или изношенный точильный диск.
  4. Использование мусата на всех этапах работ. Как мы помним, мусат используется для доводки режущей кромки.
  5. Использование абразива мелкой зернистости.

Все эти тонкости важно учитывать уже на этапе организации работ. О том, как правильно наточить нож бруском, смотрите в этом видео

Watch this video on YouTube

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку.

Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается

Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

Функции заточного станка

Для бытового использования нужен заточной станок универсального типа. В отличие от специального, с помощью такого точила можно обрабатывать большинство домашних инструментов. Электрическое точило используется для решения следующих задач.

  1. Во время сверления толстого металла часто перегревается и ломается сверло. Работать дальше таким приспособлением невозможно, но утилизировать его еще рано. При правильной заточке сверло прослужит еще долго.
  2. Для заточки ножниц, ножей и прочего инструмента необходим точильный станок настольный. Такая конструкция является оптимальной для бытового использования.
  3. Для шлифования металлических поверхностей с помощью войлочного круга.
  4. На другой стороне вала может быть установлен кулачковый патрон для фиксации сверл и в таком случае заточной станок будет использоваться еще и как сверлильный.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

  • 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
  • 15-20 градусов – кондитерские (для тортов) и овощные ножи.
  • 20-25 градусов – ножи хлебные и филейные.
  • 25-30 градусов – охотничьи, походные, ножи выживания.
  • 30-35 градусов – бытовые ножи общего назначения.
  • 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.


Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

  1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
  2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
  3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Из чего можно сделать точилку для заточки

Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.

К недостаткам этого приспособления можно отнести:

  • быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
  • возможный перегрев материала при быстрых движениях в процессе заточки.

Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
