Как правильно выбрать, сферы применения
Средняя стоимость приспособления для заточки – не более тысячи рублей. Как уже указывалось выше, перед покупкой следует проверить совместимость приобретаемого устройства с дрелью, для которой оно покупается. По крайней мере, следует заранее измерить посадочный диаметр, но лучше проверить прямо на инструменте. В магазине наверняка будет модель дрели, похожая на имеющуюся.
К некоторым моделям насадок прилагаются запасные точильные круги. Это удобно и продлит жизнь насадке. Применяя насадку, следует помнить, что это не профессиональный станок для заточки. Изначально данная сборная конструкция не рассчитана на большие нагрузки.
Существует три типа насадок:
• для дисковых пил
• для сверла
• для полотен рубанка и стамески
Спрос на такие насадки – явление не случайное. Профессиональная заточка у мастеров со специальным инструментом стоит довольно дорого, а наличие в доме таких дополнений к дрели, которая есть у всех, обеспечивает идеальное состояние всех режущих поверхностей и кромок.
Выбирать насадку следует в соответствии с моделью дрели
Можно обратить внимание на устройства известных фирм. Многие производители электроинструмента производят подобные устройства, идеально подходящие не только к своей продукции, но и к дрелям других фирм
Лучший вариант – когда насадка идет в комплекте с самой дрелью. Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным.
Достоинства и недостатки
Оценивая эффективность приспособлений, помните, что для интенсивного использования оно не предназначено. Без предъявления завышенных требований и использования приспособлений по прямому назначению нареканий быть не должно. Стоимость насадок невысока. Поскольку конструкция проста, обращаться с ними получится научиться за довольно короткое время, даже если опыта нет совсем.
Недостатки приспособления следующие:
- Насадка для заточки сверл предназначена больше для правки «подсевших» кромок. Если использовать ее для полноценной заточки сильно затупившихся изделий, наждачного круга ненадолго хватит.
- Большинство моделей имеют не особо надежную фиксацию на патроне.
- Угол, под которым затачивается сверло, заложен в конструкции приспособления, и данный параметр изменить практически невозможно.
- При покупке насадки не всегда можно примерить ее к патрону конкретной модели дрели. В связи с этим вращающийся патрон часто задевает внутреннюю поверхность переходной муфты.
Если не используется самодельный кронштейн, с помощью которого дрель во время работы фиксируется в комплекте с насадкой, пользоваться приспособлением не особо удобно: одновременно приходится удерживать дрель рукой, включать ее и выключать, а второй рукой производить манипуляции со сверлом, направляя инструмент в отверстия, которые есть в крышке устройства.
Шаг 19: Закрепляем на бруске
Поместите сверло в пропил на бруске. Брусок установите в тиски таким образом, чтобы хвостовик был над захватом, а захват немного выходил за скошенную сторону бруска. Поверните, чтобы одна из режущих кромок совпала с направляющим краем треугольного выреза. Закрепите струбциной. Капните немного масла на точильный брусок. Проведите вдоль скошенной стороны устройства, тем самым затачивая сверло.
Когда точильный брусок перестанет снимать металл, поверните сверло на полоборота и точите другую кромку. Проверить самодельную заточку можно с помощью увеличительного стекла, если нужно.
Настольные насадки для заточки сверл
Если вы хотите восстанавливать сверла более качественно, обратите внимание на стационарные приспособления
Такую насадку можно закрепить на верстаке постоянно: для заточки вы просто подсоединяете патрон дрели. Если стационарное крепление неприемлемо – дрель укладывается на стол и фиксируется любым способом
Обратите внимание на то, что крепления к шейке корпуса в данной конструкции отсутствует. Поэтому незакрепленный инструмент может сорвать приспособление в свободное вращение вместе с патроном дрели. В насадке используются обычные цилиндрические абразивы
В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл
В насадке используются обычные цилиндрические абразивы. В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл.
Форма наждака позволяет затачивать не только спиральные сверла: вы можете восстанавливать перьевые насадки, и даже твердосплавные наконечники.
В последнем случае используются алмазные абразивы: с их помощью можно восстанавливать даже победитовые кромки.
Для установки угла заточки, в комплект входит подвижная направляющая для сверла. Оператору остается контролировать лишь силу прижима к абразиву.
Благодаря высокой точности обработки, данное приспособление можно отнести к разряду полу профессиональных. В комплекте есть несколько лотков и упоров для заточки различных предметов.
Можно производить восстановление фрез, отверток и стамесок.
Подобные насадки являются хорошей альтернативой мини-станкам для заточки. Вы как минимум экономите на электродвигателе (он у вас уже есть, в виде электродрели). А качество обработки сверла не уступает стационарным приспособлениям.
Как изготовить станок для заточки спиральных сверл
В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.
- Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
- Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
- Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
- Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.
Приспособление для заточки сверл в сборе
При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.
Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.
Детали приспособления
Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.
Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:
- опорная пластина – 4 мм;
- направляющая пластина для сверла – 5 мм;
- остальные элементы конструкции – 3 мм.
Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.
Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.
Направляющий паз пластины
Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.
Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.
Установка сверла в направляющий паз пластины
Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.
Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.
- Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
- После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.
Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.
Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.
Особенности работы с инструментом
Особенностью стандартной насадки является то, что отверстия для сверл выполнены так, что кромки оказываются рядом с точильным кругом под определенным углом. Есть и упрощенные варианты – без регулирующей крышки. Они проще стандартного приспособления, но пользоваться ими не очень удобно. Приходится постоянно следить за правильностью расположения режущей кромки и затачивающей поверхности.
Выполнять работу по заточке сверл может каждый, у кого есть дома дрель. Алгоритм работы прост и не требует никаких особых умений:
• сверло вставляется в отверстие, соответствующее его диаметру • после включения дрели наждачный затачивающий круг начинает крутиться, в процессе затачивается одна кромка сверла • для заточки второй режущей кромки его нужно повернуть в отверстии на 1 800
Сверло проверяется на готовность, если нужно, процесс заточки повторяется несколько раз.
Разновидности насадок на дрель для заточки сверл
Как уже было сказано, дрель нужна лишь как поставщик крутящего момента. Вся техника расположена в корпусе насадки. На иллюстрации изображена схема работы типовой насадки:
В патрон устанавливается вал, с закрепленным абразивным диском. Поскольку в таком исполнении наклон подачи сверла не регулируется, угол заточки режущей кромки определяется конфигурацией абразива. В качестве направляющей для сверла используется торцевая заглушка-матрица, в которой по кругу размещены отверстия разного диаметра. Оператор подает сверло до касания абразива, и контролирует глубину заточки. Затем сверло разворачивается по оси на 180°, и заточка производится на второй режущей кромке.
Центровка направляющей матрицы обеспечивается муфтой переходником, которая в свою очередь крепится на шейке корпуса дрели. Таким образом, мы получаем легко съемное приспособление, готовое к работе в любой момент.
В зависимости от типа материала, в котором проделываются отверстия – меняется угол заточки сверл. Поэтому в комплекте с приспособлением, необходимо иметь запас абразивных дисков, с различным углом скоса рабочей плоскости. При выборе параметров заточки, вы просто меняете абразив.
Другие виды заточек
Любые металлические инструменты и аксессуары должны быть, что называется, в «полной боевой готовности». Впрочем, помимо свёрл по металлу, существуют ещё и свёрла по дереву, и точить их тоже может далеко не каждый. Что же ещё наиболее часто нуждается в заточке?
Насадка на дрель для заточки ножей
Тупые ножи раздражают каждого: от домохозяйки до хозяина дома. Тупым ножом проще порезаться, чем работать. И, как и свёрла, ножи дано точить не каждому. Существуют всевозможные насадки на дрель или шуруповёрт, с помощью которых можно точить как ножи, так и ножницы. Эти насадки применимы для электроинструментов с кулачковыми патронами.
Что можно точить этими устройствами:
- Ножи.
- Ножницы.
- Стамески.
- Шила.
- Отвёртки.
- Стамески.
- Зубила и т. д.
Ножи и ножницы должны быть с гладкими лезвиями. Кроме того, эти устройства можно использовать как небольшой наждак или мобильный шлифовальный инструмент. Желательно использовать для шуруповёрта или дрели специальную стойку (штатив) — так будет работать куда удобнее. При отсутствии такового можно использовать обычные слесарные тисы. Параметры:
- Наждачные круги — 2 шт.
- Диаметр кругов — 49 мм.
- Толщина кругов — 7 мм.
- Оптимальные обороты — 1500.
- Приводной вал, диаметр — 6 мм.
Многофункциональные точилки
Да, таковые имеются, но стоят они гораздо дороже, чем вышеуказанные точилки. Многофункциональные же точат:
- Ножи.
- Ножи рубаночные.
- Ножницы.
- Шампуры шашлычные.
- Зубила.
- Стамески и т. д.
Достоинства этих многофункциональных точилок ещё и в том, что конструкцией предусматривается изменение угла заточки, и это немаловажно для выполнения различных точильных работ. Те же свёрла порой требуют разную заточку, а не фиксированную
Насадка на дрель для заточки сверл KWB
Вот прикупил недавно, а сегодня предоставилась возможность опробовать, новую приспособу для своей мастерской. Не скажу, что она такая уж необходимая, но что полезная — однозначно.
Разговор пойдет о специальной заточной насадке на дрель, которая позволяет затачивать сверла диаметром от 3,5 до 10 мм. Производитель ее Немецкая фирма KWB — сделано в Китае. Стоит она, кстати, всего 630 рубчиков в магазине всеинструменты — более, чем доступно.

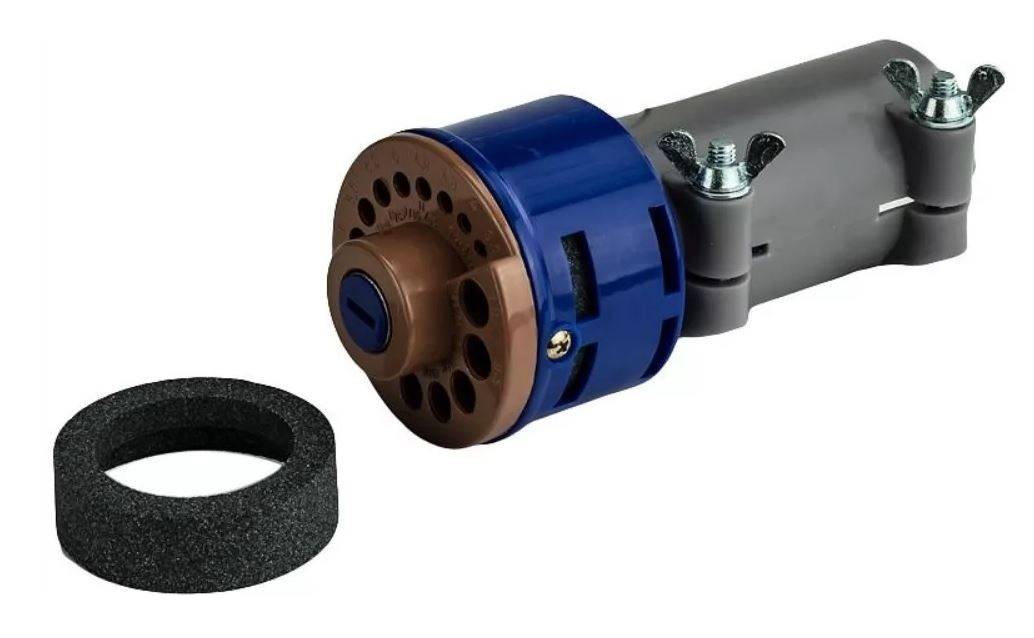

Итак, в комплект поставки входит сама насадка, запасной круг, что очень приятно (уж не знаю, сколько они протянут) и инструкция с картинками и пояснениями на нескольких языках — русский присутствует.
Для работы нам потребуется дрель с ключевым патроном (по инструкции) но ребята пробовали — говорят, что без использования втулки (см.ниже) можно точить и с быстрозажимными патронами.
Итак, разбираем насадку (ослабляем пару барашков на муфте и снимаем ее. Патрон дрели должен быть максимально закручен. Одеваем муфту на площадку для крепления дополнительной рукояти на дрели. Затягиваем первый барашек.
Вставляем в муфту саму насадку, плотно насаживаем на патрон, и затягиваем второй барашек. Все, насадка готова к работе. Большие обороты тут, кстати, ни к чему…
Вставляем сверло в соответствующее отверстие. Проворачивая сверло ставим его в положение один (на дне каждого отверстия имеется перемычка, которая позволяет сверлу касаться камня только в одном положении). Нажимаем на курок на небольшое время, потом поворачиваем сверло на 180 градусов и повторяем манипуляцию несколько раз.
На следующем фото я попытался показать, что режущие грани действительно поправило. Сверло (не убитое в хлам, но изрядно подсевшее, стало резать гораздо лучше).
Пробовал точить и совсем мертвое сверло. Хоть и туго, но наточил, хотя, больше не буду — камень жалко — для этого имеется наждак.
Думаю, что это приспособление будет полезно в любой мастерской для заправки режущей кромки подсевших сверл. Для нормальной заточки его применять не стоит.
ruki-zolotye.ru
Другие виды заточек
Любые металлические инструменты и аксессуары должны быть, что называется, в «полной боевой готовности». Впрочем, помимо свёрл по металлу, существуют ещё и свёрла по дереву, и точить их тоже может далеко не каждый. Что же ещё наиболее часто нуждается в заточке?
Насадка на дрель для заточки ножей
Тупые ножи раздражают каждого: от домохозяйки до хозяина дома. Тупым ножом проще порезаться, чем работать. И, как и свёрла, ножи дано точить не каждому. Существуют всевозможные насадки на дрель или шуруповёрт, с помощью которых можно точить как ножи, так и ножницы. Эти насадки применимы для электроинструментов с кулачковыми патронами.
Что можно точить этими устройствами:
- Ножи.
- Ножницы.
- Стамески.
- Шила.
- Отвёртки.
- Стамески.
- Зубила и т. д.
Ножи и ножницы должны быть с гладкими лезвиями. Кроме того, эти устройства можно использовать как небольшой наждак или мобильный шлифовальный инструмент. Желательно использовать для шуруповёрта или дрели специальную стойку (штатив) — так будет работать куда удобнее. При отсутствии такового можно использовать обычные слесарные тисы. Параметры:
- Наждачные круги — 2 шт.
- Диаметр кругов — 49 мм.
- Толщина кругов — 7 мм.
- Оптимальные обороты — 1500.
- Приводной вал, диаметр — 6 мм.
Многофункциональные точилки
Да, таковые имеются, но стоят они гораздо дороже, чем вышеуказанные точилки. Многофункциональные же точат:
- Ножи.
- Ножи рубаночные.
- Ножницы.
- Шампуры шашлычные.
- Зубила.
- Стамески и т. д.
Достоинства этих многофункциональных точилок ещё и в том, что конструкцией предусматривается изменение угла заточки, и это немаловажно для выполнения различных точильных работ. Те же свёрла порой требуют разную заточку, а не фиксированную
Разновидности насадок на дрель для заточки сверл
Как уже было сказано, дрель нужна лишь как поставщик крутящего момента. Вся техника расположена в корпусе насадки. На иллюстрации изображена схема работы типовой насадки:
В патрон устанавливается вал, с закрепленным абразивным диском. Поскольку в таком исполнении наклон подачи сверла не регулируется, угол заточки режущей кромки определяется конфигурацией абразива. В качестве направляющей для сверла используется торцевая заглушка-матрица, в которой по кругу размещены отверстия разного диаметра. Оператор подает сверло до касания абразива, и контролирует глубину заточки. Затем сверло разворачивается по оси на 180°, и заточка производится на второй режущей кромке.
Центровка направляющей матрицы обеспечивается муфтой переходником, которая в свою очередь крепится на шейке корпуса дрели. Таким образом, мы получаем легко съемное приспособление, готовое к работе в любой момент.
В зависимости от типа материала, в котором проделываются отверстия – меняется угол заточки сверл. Поэтому в комплекте с приспособлением, необходимо иметь запас абразивных дисков, с различным углом скоса рабочей плоскости. При выборе параметров заточки, вы просто меняете абразив.
Приспособления для заточки свёрл
Насадка Bosch S41
Служит для того, чтобы успешно точить свёрла разных диаметров. Она предназначается для дрели с шейкой диаметром шпинделя в 43 мм.
Насадка даёт возможность правки свёрл, которые затупились в процессе работы.
Параметры:
- Угол заточки равен 118°.
- Оптимальные обороты шпинделя — 2−3 тыс. об./мин.
- Диаметр затачиваемых свёрл — 2,5−10 мм.
Приспособление для заточки свёрл Bosch S41, как и любой инструмент этого бренда, не имеет никаких нареканий. Практически отсутствуют какие-либо рекламации.
Отзывы потребителей:
Приобрёл эту насадку перед тем, как благоустраивал свой гараж. Честно говоря, пришёл в строймаркет с одной-единственной целью — купить небольшой наждак. А когда увидел это приспособление, поинтересовался у продавца, стоит ли покупать. Тот ответил, что люди берут и никто ещё не вернул.
Привлекла ещё и приемлемая цена. О покупке не жалею: сэкономил деньги и все сделал, благодаря этой насадке, так, как планировал. Вот что значит Бош! Он вне конкуренции!
Игорь
Приобрёл эту точилку. Точит на «ура». Я сверлю редко, так что хватит мне её надолго. Бош, как всегда, на высоте: красивый внешний вид, приятно в руки взять. Ну и, конечно, отлично работает. Деньги заплатил не зря.
Алексей
Насадка KWB 5032−00
Существует для того, чтобы затачивать спиральные HSS-свёрла.
Параметры:
- Угол заточки — 118°.
- Шейка дрели — диаметр 43 мм.
- Диаметр затачиваемых свёрл — 3,5−10 мм.
Комплектуется запасным камнем.
Отзывы:
Взял по случаю. Совсем не для этого приходил в магазин. У меня точить свёрла на точиле не получалось, а с этим приспособлением у меня выходит неплохо. Главное — не доводить инструмент до тупого состояния.
Юрий
Взял эту штучку для гаража — иногда что-нибудь мастерю. Нашёл достойное применение для новой дрели, ей, оказывается, можно не только сверлить. Кстати, купил ещё заточку для ножей — простейшее и эффективное устройство.
Анатолий
Неплохая вещь для домашнего мастера. Не профессиональный инструмент, конечно, но и не дешёвая китайская подделка. Точит.
Виктор
Насадка SPARTA
Тоже подходит для дрелей с шейкой шпинделя в 43 мм. Это даёт возможность восстановить остроту сверла, у которого режущая часть притупилась вследствие работы. Параметры насадки Спарта:
- Угол заточки — 118°.
- Диаметр затачиваемых свёрл — 3,5 — 10 мм.
Запасной камень в комплекте.
Отзывы:
У меня уже много различных устройств, приобрёл и это. Теперь моя дрель не только сверлит, но и точит, режет, шлифует. Доволен.
Иван Васильевич, Магадан.
Конструктивные особенности
Конструкция насадки для заточки сверл включает пластиковый корпус, внутри которого происходит вращение наждачного круга с особой формой рабочей поверхности, которая на рабочей части инструмента позволяет формировать нужный угол. Наждачный круг вращается благодаря дрели, с валом которой приспособление соединено с помощью специальной муфты.
https://youtube.com/watch?v=wtT4hDqe52w
У большинства современных моделей есть торцевая крышка на корпусе с отверстиями разного диаметра в ней, предназначенными для заточки сверл разных размеров. Отверстия выполняются так, что инструмент, чья рабочая часть в них вставляется для заточки, касается наждачного круга лишь в определенном положении.
Заточка выполняется так:
- Сверло, чью режущую часть нужно заточить, вставляется в отверстие должного диаметра в корпусе насадки.
- Дрель включается, начинается вращение наждачного круга, затачивается одна половина режущей части сверла.
- В отверстии насадки инструмент проворачивается на 180°, затачивается вторая режущая кромка.
Данная процедура выполняется, пока требуемые параметры режущей части не будут достигнуты.
Приспособление для затачивания, которое монтируется на электродрель, может быть более простой конструкции, в которой нет крышки с отверстиями, выполняющей роль кондуктора. Приспособления данной конструкции неудобны, так как требуется на весу удерживать обрабатываемый инструмент и все время следить за правильностью заточки. Приспособление для дрели, которое используется при заточке, может быть сделано своими руками. По конструкции самодельные насадки мало чем отличаются от аналогов, изготовленных в заводских условиях. Как правило, наличествуют такие элементы:
- Корпус.
- Монтажное кольцо или муфта для соединения с патроном дрели и сообщения крутящего момента рабочему органу приспособления.
- Наждачный круг, чьей рабочей поверхности нужно придать на токарном станке конусообразную форму.
- Крепления наждачного круга.
- Верхняя крышка, играющая роль кондуктора, который обеспечивает удобство и правильность заточки.
Кроме насадок для заточки сверл, рынок предлагает приспособления, предназначенные для восстановления геометрических параметров режущих частей других инструментов, в частности: насадки для заточки дисковых пил, стамесок, ножей от рубанков и прочих подобных инструментов.
Преимущества и недостатки
Основные недостатки:
• Недолговечность, которая вполне объяснима, особенно если точить основательно затупившиеся кромки. Предпочтительно применять ее для выправления слегка подсевших сверл.
• Слабая фиксация на самой дрели
• Невозможность изменить параметры самой насадки – угол заточки не меняется (самостоятельное изменение расположения точильного камня — довольно непростой процесс)
• Муфта не всегда подходит к патрону, в этом случае при вращении он соприкасается с ее внутренней поверхностью. По возможности перед покупкой следует примерить насадку на дрель того же класса, что и имеющаяся
• Придется сразу покупать кронштейн для фиксации дрели. В противном случае точить будет некомфортно – держать дрель и поворачивать сверла неудобно
Несмотря на эти недочеты и неудобства, возникающие при применении насадки, это довольно популярное дополнение к набору инструментов домашних умельцев. Особенно если учесть, что научиться затачивать сверла можно просто с первой попытки, а походы в магазин за ними станут намного реже.
