Тепловизоры для обследования зданий

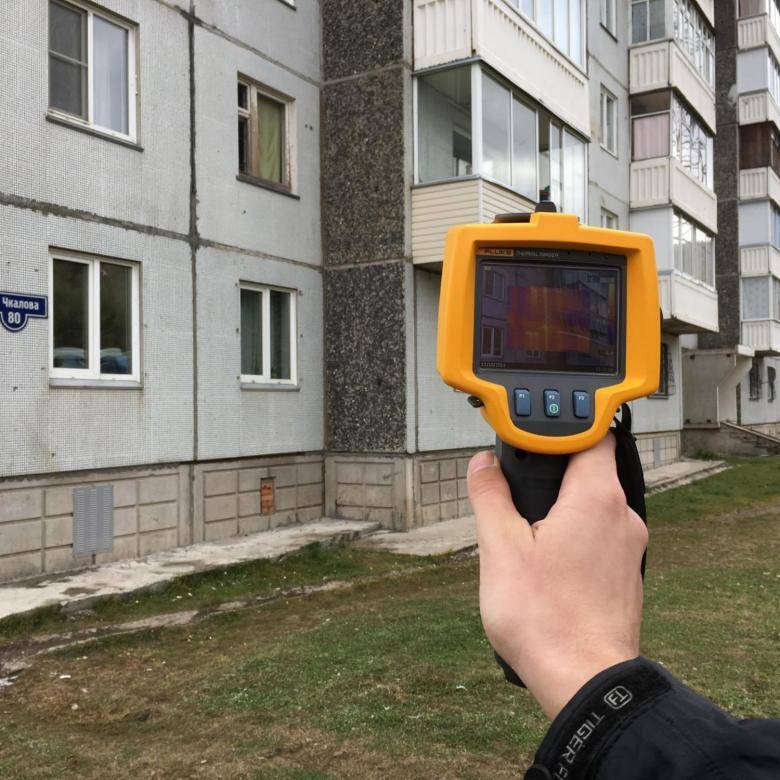

Тепловизор для обследования зданий и сооружений: устройство и принцип работы

Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:

  1. Прибор фиксирует инфракрасное излучение.
  2. Преобразовывает полученную информацию в температурную величину.
  3. Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.

Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.

Схема устройства тепловизора – с виду всё просто

Дополнительные объективы и функции

Тепловизор, как правило, приобретается не для разовых измерений. Часто такие устройства необходимы организациям или частным лицам для постоянных работ по энергоаудиту жилых зданий. В этом случае дополнительные возможности не помешают, позволяя охватить как можно больше разных объектов. Тепловизор может комплектоваться дополнительными объективами:

  • телескопический, который позволяет делать четкие снимки на большом расстоянии, что необходимо для обследования, например, квартир на верхнем этаже высоток;
  • широкоугольный необходим, когда нужно провести исследование протяженного объекта, а возможности отойти подальше от него нет. Также такие объективы используются для максимально тщательного обследования мелких деталей зданий.

Стоит отметить, что кроме дополнительных объективов, у некоторых тепловизоров есть и масса вспомогательных функций. Так ли они нужны, должен решать каждый для себя, но перед покупкой нужно хорошо подумать, стоит ли переплачивать за дополнительные возможности и не окажутся ли они бесполезными. Устройство может быть дополнительно снабжено модулями Wi—Fi, Bluetooth, GPS, а также компасом, лазерным указателем, цифровой камерой, подсветкой.

Некоторые тепловизоры могут быть оснащены и другими удобными функциями. Измерение влажности на поверхности здания поможет узнать важную дополнительную информацию: утечка воды, неправильная система кондиционирования, вследствие чего скапливается конденсат, проблемы с целостностью крыши. Запись ИК-видео – функция, доступная только в дорогих тепловизорах, и обычно используется крайне редко.

Мобильный тепловизор для смартфона − насколько реальны показания

Сравнительно недавно появился новый вид подобного оборудования. Переносные телевизоры для подключения к телефону через microUSB. По сути, это карманный тепловизор. На рынке подобных приборов сегодня продаётся всего несколько таких устройств.

Мобильный тепловизор на Android

Подобные приспособления выпускает бренд «Seek Thermal». В производстве уже несколько типов таких приборов. Рассмотрим некоторые из них подробнее.

Тепловизор Seek Thermal XR для Android

Устройство подключается к смартфону, питается от него, несильно его разрежая (что, безусловно, плюс). Мобильный гаджет поможет определить сквозняки и засоры в трубах, перегрев проводки.

Прибор имеет защиту от влаги и достаточно компактные размеры

По отзывам, он может вполне точно определить холодные зоны, к примеру, проверить качество утепления на балконе.

Кстати, существуют вариации приборов для смартфонов на базе IOS. Есть ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги.

Устройство «FlirOne» для смартфонов на базе IOS

Прибор этого класса не такой компактный. Некоторые пользователи жалуются на быструю разрядку аккумулятора гаджета, несмотря на то, что он имеет собственный аккумулятор.

Как и в предыдущей модели, у этой «крошки» достаточно неплохое разрешение − 206×156 пикселей

Вместо заключения

Приборы высокого класса имеют неподъёмно высокую стоимость. Если вы занимаетесь работами по обследованию сооружений и зданий на потери тепла постоянно, возможно, для вас будет выгодно покупать прибор. В противном случае дешевле и эффективнее будет пригласить специалиста, который авторитетно обследует строение и даст необходимое заключение, имеющее юридическую силу. Для домашних бытовых исследований, на наш взгляд, подойдёт мобильный прибор. Такая «игрушка» поможет избежать лишних потерь тепла и во время предпринять меры по их устранению.

Надеемся, что информация, изложенная нами, пригодится в наступающий осенний сезон. У вас есть ещё время, чтобы привести в порядок коммуникации или проверить, всё ли готово к новому отопительному сезону. А если у вас есть опыт использования тепловизора, либо вы когда-либо обращались за официальным заключением, расскажите об этом другим читателям нашего онлайн-журнала.

Возможно ли изготовление тепловизора своими руками

Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.

Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.

Такие тепловизоры используются на охоте

Устройство и принцип работы тепловизора

Если не вдаваться во все тонкости физики, то все тела, температура которых превышает абсолютный ноль излучают тепловое излучение. И с изменением температуры, с её увеличением или уменьшением, меняется и длина волны излучения. А этот показатель уже можно регистрировать и определённым способом разделить на градации. Результат этого подхода мы видим на экране тепловизора — более теплые участки выглядят светлее, а холодные — темнее.

Внутри помещения с помощью тепловизора можно находить холодные зоны

Улавливают излучение специальная матрица терморезисторов, на которую попадает сфокусированное излучение из объектива тепловизора. В зависимости от распределения тепла по исследуемому объекту, на матрицу переносится точно такой же аналог карты тепла. Затем логика прибора передает эти данные на экран монитора для более удобного восприятия человеком.

Тепловизоры могут отображать тепловую картину двумя способами: показывать только градации теплового излучения или же измерять точную температуру той точки, на которую направлен объектив.

Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях

По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.

CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов

Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.

Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении

Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.

Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой

Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.

Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей

Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.

Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов

Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.

Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения

Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.

Сохранение данных и эргономика

Для удобной работы с полученными снимками важно, чтобы они сохранялись в определенном формате. Многие тепловизоры создают изображение, для просмотра и анализа которого необходимо специальное программное обеспечение

Есть модели, которые выдают картинку в формате JPEG, но при этом не сохраняют данных о температурах, т.е. пользователь увидит, что какие-то зоны более теплые, чем другие, но точные показатели не узнает. Есть тепловизоры с компромиссным решением: они сохраняют изображение в формате JPEG, но предоставляют и полную информацию по температурам. Такие радиометрические файлы могут быть импортированы даже по электронной почте, и другие пользователи смогут просмотреть все данные без дополнительных программ. При выборе стоит отталкиваться от того, какие задачи нужно будет решать с помощью тепловизора.

Кроме того, важно обратить внимание и на эргономику устройства, особенно, если придется часто и подолгу работать с ним. Хорошо, что сегодняшний ассортимент предлагает массу компактных и недорогих вариантов. Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном

Учесть нужно и удобство управления, расположение основных кнопок, а самым простым и комфортным в обращении устройством считается тепловизор с сенсорным экраном.

Не забывайте при выборе обратить внимание на условия гарантийного и послегарантийного обслуживания. Слишком низкая цена на подобное устройство должна насторожить, ведь часто недобросовестные производители таким образом получают быструю выгоду, продавая не совсем качественный товар

Также не мешает перед покупкой почитать отзывы в интернете об этой модели.

Надеемся, наш материал помог вам хоть чуть-чуть разобраться с ассортиментом тепловизоров.

Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы

На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.

Watch this video on YouTube

Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки?
Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?

Мобильный тепловизор для смартфона — на сколько реальны показания

Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.

Тепловизор для смартфона на Android

Небольшой компактный модуль обладает неплохими характеристиками

Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.

Тепловизор для смартфона на Android

Тепловизор для смартфона на базе iOS

Так выглядит модуль от Flir для iPhone

Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.

Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.

Тепловизор для смартфона на базе iOS

RGK TL-80 (Россия)

Съёмка

Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.

Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий

Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта

Обработка результатов

Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.

Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.

Что такое тепловизор и для чего нужен при строительстве и ремонте

Наиболее всего тепловизор известен большинству по кинофильмам. В них герои их часто используют для обнаружения целей в условиях плохой видимости или в темноте. И на самом деле, военные используют эти приборы для того, чтобы видеть объекты ночью.

В гражданском же секторе тепловизоры используются в основном для определения зон потерь тепловой энергии. То есть тепловизор позволяет визуально определить и оценить теплоизоляционные характеристики здания или помещения в реальном времени.

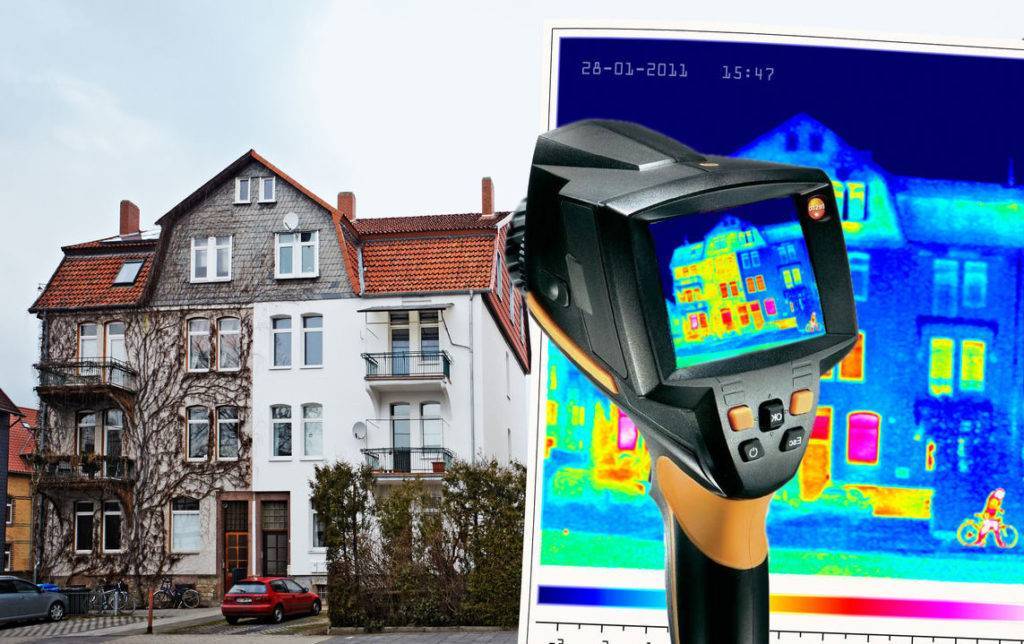

Яркие зоны показывают высокую температуру и на их основе можно определить, где происходит утечка тепла

Testo 890-2 (Германия)

Съёмка

Как и в бюджетном Testo 865, здесь есть функция SuperResolution: она позволяет увеличить и так высокое разрешение 640х480 до космических 1280х960. Кроме этого, прибор может похвастаться функцией увеличения снимков в 3 раза без потери качества. А если точка вашей съёмки находится совсем далеко от объекта, используйте вкупе с функциями сменный телеобъектив: он входит в комплект прибора.

Необычная функция для тепловизоров — возможность визуализации поверхностной влажности сканируемого объекта, например, стены. Для этого необходимо вручную установить температуры точки росы поверхности. Эта функция помогает определить участки, на которых есть риск выпадения конденсата и образования плесени.

Обработка результатов

Преимущество Testo 890-2 — возможность визуализировать изменения в тепловых процессах с течением времени: для этого достаточно последовательных снимков. А отчёт по результатам измерений будет ещё более эффективным и наглядным, если использовать встроенную опцию радиометрической видеозаписи.

Крупные объекты вроде промышленных зданий редко влезают в один кадр, поэтому производители придумали Мастер панорамных изображений. Можете не бояться за качество панорам — функция SiteRecognition распознает области, которые ранее уже попадали в объектив тепловизора. Также она распределяет и сохраняет снимки так, чтобы специалист не запутался в цепочке повторяющихся измерений.

Разрешение ИК-детектора

Практически все тепловизоры, представленные на современном рынке, — цифровые приборы. У них есть матрица, типа той, как в цифровом фотоаппарате, а на каждом пикселе готового изображения отображается не цвет и ярость объекта, а его температура. Для удобства считывания информации для каждого диапазона температуры присваивается свой цвет: от оттенков синего до оранжевого и красного. В результате получается фотография здания, где хорошо видны зоны с большими теплопотерями.

Разрешение полученной картинки может быть разным: чем оно больше, тем лучше, ведь в этом случае можно получить более детальную картинку с учетом большего количества измерений. Вполне достаточно будет разрешения 160*120 пикселей, ведь в этом случае изображение строится на основе 19 200 температурных значений. Еще лучше, если разрешение будет составлять 320*240 пикселей и более.

Обратите внимание, что некоторые производители иногда акцентируют внимание на высоком разрешении ЖК-дисплея тепловизора, пытаясь скрыть не самые высокие возможности детектора

Fluke Ti32 (США)

Съёмка

Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.

Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.

Обработка результатов

Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.

Лучшие модели тепловизоров в средней ценовой категории

Теперь стоит пройтись по наиболее популярным и интересным моделям, от самых простых и до профессиональных.

Flir C2

Небольшой и компактный, но вместе с тем, функциональный прибор

Это профессиональный инструмент, для строителей и монтажников. Об этом как бы намекает его весьма высокая цена — 70000 рублей. Это прибор внесен в госреестр разрешенных к использованию. Минимальная температура работы -10°С, максимальная +150°С. Точность измерения температуры — 0,1°С. Разрешение детектора составляет 320 на 240 пикселей, что для 3 дюймового экрана вполне достаточно. Сам прибор представляет собой аппарат размером со смартфон.

Тепловизор Flir C2

HD-02

Бытовая версия тоже вполне может использоваться для профессиональных исследований

Этот прибор уже больше подходит для бытового использования. Купить тепловизор HD-02 можно за 22000 рублей. Измерять температуры аппарат может в пределах от -20ºС до 300ºС. Внутри есть собственная память на 4 Гб. Точность измерения вряд ли устроит профессионалов, однако для домашнего использования в самый раз — 2ºС. Экран имеет диагональ в 2,5 дюйма.

Тепловизор HD-02

HT-175

Простой и наиболее доступный прибор

Еще один доступный прибор для домашнего использования. Купить его можно за 14000 рублей. Разрешение 2-х дюймового экрана составляет 0,3 МП. Диапазон рабочих температур составляет от -20ºС до 300ºС. Шаг, то есть точность равна 0,5ºС. Измерять прибор может на расстоянии от 1 до 20 м.

Тепловизор HT-175

Требования, предъявляемые к оборудованию и специалистам, проверяющим квартиры тепловизором

Существуют определённые нормативные документы СНиП и ГОСТ, определяющие порядок производства тепловизионного обследования и предъявляемые требования к специалистам, осуществляющим энергоаудит. На фото ниже с ними можно ознакомиться.

Если обобщить все нормы и правила, можно сделать следующие выводы:

  • специалист должен иметь при себе все необходимые лицензии и допуски, знать в деталях, как пользоваться тепловизором;
  • перед тем как проверить дом тепловизором, прибор должен быть проверен, о чём делается отметка в допуске к работам;
  • обязательный фактор производства обследования – отсутствие осадков;
  • необходим перепад температур в помещении и вне его. Если на улице, как и в помещении, температура составляет +22˚С, толку с такого обследования не будет;
  • если делается несколько замеров, то расстояние от строения до каждого из них должно быть одинаковым;
  • если производится платное обследование тепловизором для зданий, то цена за это обследования должна быть указана в допуске специалиста.

Обследование зданий тепловизором нужно производить ночью или под утро

Как выбрать тепловизор: основные характеристики

Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.

Разрешение

Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.

Разрешение экрана может сильно отличаться от разрешения теплового детектора

Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.

Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.

Диапазон измеряемых температур и термочувствительность

Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла

Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.

Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.

Режим отображения и сохранения данных

Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.

Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета

Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур

Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели

Дополнительные объективы и функционал

Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.

Объективы, в основном используются для профессиональных моделей тепловизоров

Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.

Как выбрать тепловизор для самостоятельных замеров: советы профессионалов

При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.

Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур

Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места.
Дорогостоящие тепловизоры для разового использования покупать нерентабельно

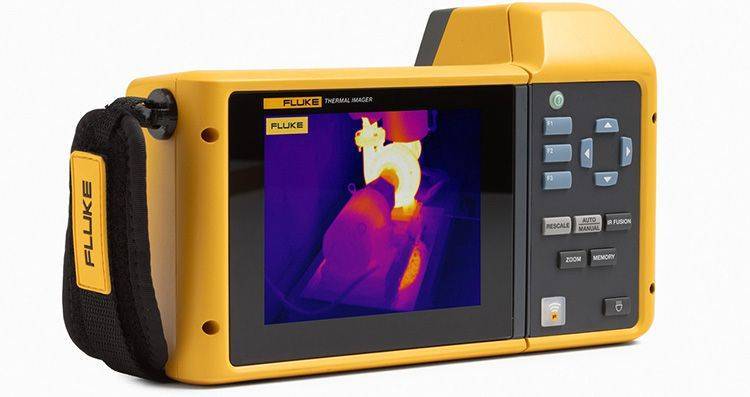

Fluke TiX580 (США)

Съёмка

Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.

Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.

Обработка результатов

В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.

Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.

Устройство и принцип работы тепловизора

Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.

Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.

Исследование тепловизором тепловых потерь в квартире

Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией

С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.

Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте

Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.

Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.

Пример обследования узлов тепловизором на предприятии

Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.

Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом

Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской

Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье

Режим отображения

Данные, полученные с помощью измерений тепловизором, могут отображаться одним из таких способов:

  • Full IR – инфракрасное полноэкранное изображение;
  • Picture-in-Picture – режим, который позволяет создавать картинку в картинке: итоге тепловое изображение окружено обычной фотографией, что облегчает поиск места с утечкой тепла;
  • Alpha Blending – режим, который позволяет накладывать слой обычной фотографии и тепловой друг на друга, а это позволяет получать еще более наглядную информативную и понятную картинку;
  • IR/Visible Alarm позволяет получить ИК-изображение только тех участков, температура которых находится в пределах заданного диапазона, а остальные части подаются, как на обычной цифровой фотографии;
  • Full Visible Light создает снимки, как с обычного фотоаппарата, не учитывая температуру здания. Режим может быть полезен в отдельных случаях. Сегодня даже самые недорогие тепловизоры обладают данной возможностью, так как имеют встроенную цифровую камеру на 3-5 Мп.

В заключение

Подводя итог можно отметить, что тепловизор для обследования зданий и сооружений − действительно очень полезный прибор. Однако для разового использования приобретать его нет смысла – стоимость слишком высока. Но можно купить более дешёвый мобильный тепловизор, который поможет сэкономить на оплате счетов за отопление.

Надеемся, что информация, изложенная сегодня, была полезна нашему уважаемому читателю. Если остались вопросы, мы будем рады на них ответить в обсуждении ниже. Пишите, спрашивайте, общайтесь. У вас есть опыт использования подобного оборудования? Напишите об этом – такая информация будет полезна другим читателям. А напоследок предлагаем посмотреть небольшое, но весьма информативное видео по сегодняшней теме.
