Продольная заточка цепи для бензопилы

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Устройство и технические характеристики инструмента для заточки цепей бензопил

Зуб пильной цепи имеет сложную геометрическую форму и оснащен двумя режущие кромками, одна из которых отвечает за выполнение надреза на деревянной поверхности, а вторая – удаляет из места пропила стружку и обеспечивает его ширину.

Кромки расположены друг относительно друга в перпендикулярных плоскостях.

Мобильный ручной станок прост в использовании и надежен

Для заточки режущих кромок (резцов) может быть использован различный инструмент, отличающийся степенью автоматизации процесса, это:

• напильник – самый простой инструмент для выполнения подобных работ;
• мобильный ручной станок – устанавливается на шину, и заточка выполняется без снятия цепи с пилы при помощи напильника;
• мобильный ручной электрический станок – используется, как и ручной аналог, разница лишь в том, что абразив приводится в движение при помощи электрического привода;
• стационарный ручной электрический станок – устанавливается на ровную и твердую поверхность, для заточки цепь необходимо снять с направляющей шины и установить на станке;
• автоматический станок – является функциональным устройством, но в связи с высокой стоимостью в бытовых условиях используется крайне редко.

Еще один вариант исполнения мобильного ручного станка

Если с устройством самой простой точилки цепей – напильником, все понятно, т.к. с ним знаком каждый пользователь еще со школьной скамьи, то об устройстве прочих видов инструмента знает не каждый.

При помощи напильника можно наточить цепь без применения прочих приспособлений или с их использованием, облегчающим этот процесс. В качестве дополнительных устройств, обеспечивающих требуемый угол заточки режущих кромок, выступают ручные мобильные станки, не оснащенные электрическим приводом. Напильники, используемые для ручной заточки цепей бензопил, продаются в специальных наборах, предназначенных для этих целей.

Напильники для ручной заточки продаются в наборах, в состав которых входят простейшие приспособления для выполнения работ

Основным элементом любого бытового прибора, в том числе и станков для заточки цепей, является электрический двигатель обеспечивающий вращение абразивного инструмента, обеспечивающего обработку резцов пильной цепи.

Обычно, в качестве затачивающего элемента используется абразивный круг, посредством которого и осуществляется заточка цепей бензопил.

Мобильный электрический станок удобен при использовании и функционален

Основными техническими характеристиками инструмента, служащего для заточки пильных цепей, служат следующие показатели, как-то:

• для напильников – диаметр и степень насечки;
• для ручных мобильных станков – геометрические размеры используемого напильника;
• для электрических мобильных и стационарных станков – электрическая мощность, класс напряжения и размеры абразивного диска (посадочный и наружный диаметр).

Параметры для оценки модели

Различные модели бензопил оцениваются по нескольким параметрам. Определившись с мощностью и весом, надо ответить на вопрос: какую именно бензопилу выбрать? Какая из них самая лучшая, решается при оценке всей совокупности характеристик. Наиболее важными для эксплуатации техническими характеристиками агрегатов являются:

• величина мощности;
• габариты и вес;
• потребление бензина;
• защитные функции;
• пильная гарнитура.

Для определения модификации бензопилы для дома или дачи следует понять целевое предназначение инструмента и принять решение по денежным средствам, которые предполагается потратить на его покупку.

Вес, мощность и скорость реза

Для использования дома или на даче, в основном, приобретаются инструменты, вес которых варьируется от трех до шести килограммов. Агрегат рекомендуется взвесить руками и оценить, насколько комфортно предстоит действовать на практике. Следует понимать, что в случае длительного использования слишком тяжелого агрегата быстро наступит утомление, и труд станет изнурительным, поэтому надо объективно оценивать свои физические возможности. Минимальной массой обладают простейшие бытовые инструменты, работать с которыми могут даже женщины.

Большинство потребителей считают, что, чем больше мощность у бензопилы, тем лучше. В определенной степени это верно. Мощным инструментом можно не только отделять от ствола сучья и ветви, но распиливать толстые бревна вдоль и поперек.

Значение величины мощности у таких агрегатов может достигать семи киловатт, что соответствует девяти лошадиным силам. Стоит такой инструмент довольно дорого, и, если предполагается его использовать эпизодически, покупка становится нецелесообразной. Для использования дома или на даче следует выбирать средние значения мощности и веса бензопилы.

Удобство пользования и производительность работы инструмента определяются скоростью резания цепи. Этот важнейший параметр во многом зависит от изношенности цепной гарнитуры. Если цепь затуплена, резко снижается эффективность рабочего процесса, и возникает риск появления серьезных поломок.

Необходимо постоянно следить за натяжением цепи и вовремя ее затачивать. Кроме того, скорость резания зависит от выбора двигателя, шага цепи и формы кромки режущих элементов.

Хорошая цепь служит долго

От верно подобранной цепи зависит скорость и качество резания древесины, для эффективности рабочего процесса она имеет даже большее значение, чем мощность агрегата

Для долгой службы цепи, помимо ее правильной заточки и своевременной смазки, важное значение имеет подбор рабочих параметров, таких, как шаг цепи, определяемый расстоянием между режущими звеньями, соответствие длины шины длине цепи, хорошее функционирование звездочки, хвостовика и натяжного механизма. При должном техническом обслуживании цепь может эффективно работать длительное время

В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки».

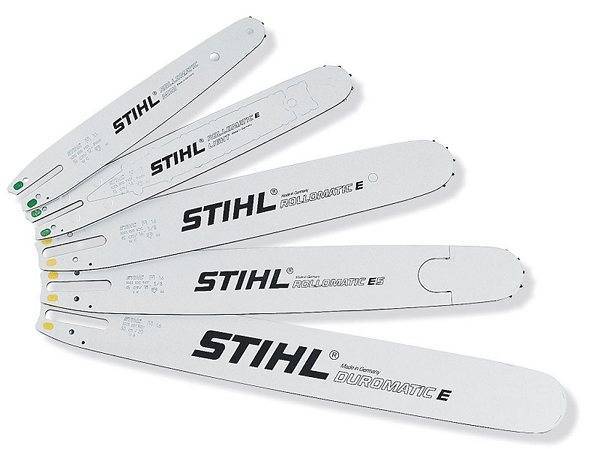

Длина шины бытового инструмента

Длина шины бензопилы является одной из важнейших эксплуатационных характеристик этого инструмента, так как, чем она длиннее, тем больше площадь соприкосновения режущей части с обрабатываемой древесиной. Длина шины должна соответствовать мощности агрегата, иначе разницу придется компенсировать за счет собственных физических усилий. Этот параметр всегда указывается в техническом паспорте изделия.

В бытовых инструментах наиболее часто используются шины длиной до сорока сантиметров, в агрегатах для профессионального применения используются шины до семидесяти пяти сантиметров. Узкие шины устанавливаются на бензопилы бытового применения, облегченные – на полупрофессиональные, длинные – на мощные профессиональные агрегаты.

Необходимость защиты от удара и вибрации

Наиболее опасным фактором при работе с бензопилой является так называемый обратный удар. Это явление возникает при соприкосновении конца цепи с твердыми включениями в обрабатываемой поверхности, при этом инструмент резко отбрасывается в сторону и может нанести травму.

Для предотвращения этого агрегат оборудуется останавливающим движение цепи инерционным тормозом, рукоять управления которым выведена на щиток

Следует с особым вниманием оценивать качество работы этого механизма.

Таблицы размеров пильных цепей и шин для бензопил по моделям

Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

• 1,1 мм (0,043’’) для маломощных пил
• 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
• 1,5 мм (0,058’’) мощные и производительные пилы,
• 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля.

Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Таблица Углов Заточки Цепей Бензопил

Как верно избрать цепь для бензопилы?

• Как избрать цепь по шагу: главные правила
• Учет толщины хвостика
• Выбор по глубине резания
• Учет длины цепи
• Выбор по типу звеньев
• Последовательность звеньев
• Выбор по виду пиления
• Учет материала, из которого сделаны зубья

Цепь является важной составляющей хоть какой бензопилы. Конкретно она принимает большая часть нагрузок, и потому резвее изнашивается

Очень нередко за вопросом о том, как длительно прослужит бензопила, следует, как избрать цепь для бензопилы.

Схема цепной бензопилы.

Многие считают, что производительность бензопилы на сто процентов находится в зависимости от ее мощности. Но это далековато не так. Производительность больше находится в зависимости от того, какая выбрана цепь для бензопилы. Конкретно она может найти и качество, и скорость пиления. Несоответствие характеристик ведущих частей пилы в состоянии сделать инструмент фактически неработоспособным.

Как выбрать цепь по шагу: основные правила

Шаг цепи — это расстояние меж центрами примыкающих звеньев. Он является одним из основных параметром цепи для бензопил. На практике шаг измеряется, как расстояние меж центрами первой и третьей заклепок, расположенных попорядку.

Шаг определяет размеры звена: чем больше шаг, тем больше длина и ширина звена. С повышением шага возрастает расстояние меж режущими зубьями. Эти происшествия приводят к тому, что при увеличении шага увеличивается производительность, да и вырастает усилие, нужное при пилении.

Таким макаром, этот параметр впрямую связан с мощностью самой бензопилы.

Главные характеристики цепи бензопилы.

Цепи для бензопил выпускаются в 5 разных вариантах шага. Для заточки напильник круглый для заточки цепей бензопил точило powermat для заточки. Этот параметр принято выражать в дюймах, а его значение указывается с боковой стороны на любом изделии. Употребляются последующие шаги:

• 0,25 (1/4);
• 0,325;
• 0,375 (3/8);
• 0,404;
• 0,75(3/4) дюйма.

Для бытовых бензопил всераспространены цепи с шагом 0,325 (для бензопил мощностью 3 л.с.) и 0,375 (мощность бензопил — 4 л.с.) дюйма. Шаг 0,404 дюйма употребляется в проф бензопилах мощностью более 5,5 л.с. Шаг 0,25 и 0,75 дюйма в текущее время используются очень изредка.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как  наточить  с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Размер шины

Кроме толщины шины, о которой говорилось выше, при выборе бензопилы следует учитывать еще один параметр – длину шины. Измеряется она в миллиметрах или дюймах. Часто используются шины следующих размеров: 11″, 12″, 13″, 14″, 15″, 16″, 18″, 20″, 21″, 22″.

Для простых работ, например, срезание сучьев, резка нетолстых досок, можно применять шины небольших размеров — 11 или 13 дюймов. Цепь на таких шинах разгоняется до больших скоростей, что хорошо влияет на производительность. Самыми универсальными считаются размеры шин в пределах 14-16 дюймов. Кроме использования агрегата в качестве сучкореза, бензопилу можно применять при заготовке дров (распиливании нетолстых бревен). Чтобы распилить толстое бревно, устанавливают шины 18-22 дюйма. Обычно они используются на полупрофессиональных и более мощных, профессиональных бензопилах.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Правильные значения угла заточки

Угол заточки цепей бензопил не является постоянным значением, не зависит от производителя или модели оборудования. Он подбирается с учетом того, с каким именно деревом предстоит иметь дело. Можно выбрать какое-то усредненное значение, однако эффективность распила, возможно, будет малоэффективной

По этой причине необходимо выбирать правильное значение, беря во внимание конкретную породу дерева

Если речь идет о твердой древесине, включая и те деревья, которые долго «мерзли», она обладает высоким удельным сопротивлением. В связи с этим угол заточки следует снижать. Это позволит практически избежать появления вибраций, а ход цепи будет более мягок. Минимальное значение – 25°.

В отношении мягких сортов дерева можно увеличить угол заточки, но не более 35°. Производительность при этом существенно повысится. Что касается угла заточки цепи бензопилы для продольного пиления, то значение составляет 10°. В этом случае распил будет максимально ровным, а вибрация оборудования сведена к минимуму. Зная такие особенности, можно переходить к рассмотрению разных способов заточки.

Точим цепь на электрическом станке

Такой вид заточки используют сервисные центры или предприятия. На электрическом станке процесс существенно ускоряется. Станки могут иметь внешние различия в дизайне, но принцип заточки у них одинаковый: цепь устанавливается в специальный направляющий паз, который размещён на поворотной платформе и имеет специальный упор для фиксации затачиваемого зуба. Конструкция фиксатора оборудована регуляторами.

Заточка производится подвижным станком, который оснащён абразивным кругом и размещён под определённым углом. Устройство имеет регулировку глубины пропила (для неопытных пользователей). После включения оператор опускает абразив и затачивает зуб. При необходимости заточной круг можно поменять. После окончания одной стороны цепь необходимо перевернуть, и аналогично заточить зубья на другой.
