Распиловочный станок из циркулярной пилы своими руками

Введение

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Настройка циркулярного станка для точной работы

Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.

Проверка ремня и шкивов

Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.

Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.

Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.

Настройка наклона диска

Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.

Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.

 Выполнив настройки, проверьте плоскость угольником в нескольких местах.

Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.

Настройте шестигранником через отверстие в столе точное перпендикулярное положение.

Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.

Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.

Проверка упоров пильного стола

Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.

Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.

Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.

Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.

Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.

Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Выбор габаритов

Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.

Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:

• для продольного распиливания;
• для поперечного распиливания;
• универсальные.

Глубина и расположение установки диска зависят от обрабатываемых на станке заготовок. Для досок и фанеры он должен выступать над столешницей на 50–80 мм, для бревен — на 110–125 мм. Высота верхней части каркаса из листов фанеры или ЛДСП может быть в пределах 35–40 см. Если делать станину только из бруса, этот параметр зависит от сечения. Оставшуюся часть конструкции представляют деревянные ножки, размер которых мастера обычно выбирают под свой рост. Общая высота распиловочного стола составляет около 1,0–1,1 м, но может уменьшаться до 900 мм.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Распил бревна на доски бензопилой по отметкам

Как показано в ролике ютуб-канала «Глухари. Второй канал«, перед распилом этим способом бревно очищают от коры, укладывают на прокладки и крепят двумя шурупами.

Крепление бревна на шурупы

Уровнем делают разметку. Наносят две вертикальные линии на торцах бревна.

Разметка торца бревна

По разметке натягивают разметочный шнур или ставят метки, а после этого соединяют их линейкой.

Использование разметочного шнура

Разметка бревна линейкой

Первый пропил бревна делают по разметке.

Первый пропил бревна

Углубленный пропил бревна

Окончательный пропил бревна

Перед последним проходом на бревно для страховки надевают удавку, только после этого удаляют крепёжные шурупы.

Удаление крепёжных шурупов

Бревно, распиленное на две части

Видео, как распилить бревно бензопилой по отметкам:

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Материалы

В целях удешевления конструкции некоторые материалы, в частности металлические уголки, были приобретены в пунктах приема металлолома. Для изготовления распиловочного станка своими руками автор использовал следующие материалы:

1. Металлические уголки.
2. Низко оборотистый электродвигатель мощностью 2 кВт.
3. Металлический лист толщиной 7 мм.
4. Два шкива.
5. Четыре П-образных швеллера с наваренными втулками длиной 60 мм.
6. Два П-образных швеллера длиной 620 мм.
7. Приводной ремень.
8. Вал пильного диска.
9. Пильный диск.
10. Звёздочки от заднего колеса велосипеда и втулками с внутренней резьбой М10 — 4 шт.
11. Шпильки с потайной головкой длиной 120 мм и внешней резьбой М10 — 4 шт.
12. Контргайки с внутренней резьбой М10 — 4 шт.
13. Велосипедная цепь.
14. Крепёжные элементы.
15. Защитный кожух двигателя от опилок из оцинкованного листа.
16. Внешняя обшивка из оцинковки.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы.Так обеспечивается качество распиливания

Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах

Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Циркулярная пила — эффективный и функциональный инструмент для распиливания самых различных материалов

Качество работы также зависит от выбранного диска для циркулярной пилы

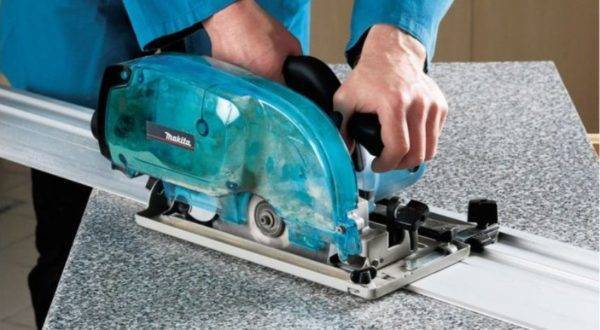

Дисковая пила Makita 5017 RKB оборудована пластиковым контейнером для сбора опилок и эффективной системой пылеотвода

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Как сделать деревообрабатывающий станок из циркулярной пилы

Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.

Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола.

Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы

На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки.

Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.

Пример крепления детали

Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом.

Регулируя высоту заготовки, можно выпиливать даже проходные пазы.

В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.

Также можно предусмотреть отклонение плоскости циркулярного диска от вертикали. Такое дополнение расширяет возможности станка и позволяет выполнять распилы сложной конфигурации.

Еще один вариант повышения универсальности стационарной циркулярной пилы – маятниковый подвес диска.

Иллюстрация маятникового подвеса диска

Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты.

Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки. В комплексе с регулировкой оборотов вращения, такой вариант дает возможность устанавливать на один вал диски разного диаметра.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

• Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
• Бруски древесины, размер которых составляет 4*4 см.
• Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
• Болты разного назначения и маркировки, а также разной длины саморезы.
• Клеевой состав, который применяется для столярных работ.
• Средства для обработки изделий от ржавчины и влаги.
• Кабель.
• Наружная розетка.
• Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

• Толстый карандаш или маркер.
• Строительная рулетка, металлическая линейка, уголок.
• Электрический лобзик.
• Шуруповерт.
• Электрическая дрель.
• Шлифовальная машинка.
• Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.
