Раздвижная дверь в стену:плюсы, минусы, установка своими руками пенала

Классификация по типу механизма

Выделяют две большие группы устройств.

Подвесная система

Подвесным устройством называют несущий брус, к которому фиксируется П-образная направляющая. Именно по ней перемещается на роликах полотно или, говоря техническим языком, подвесная дверь.

Монтаж такой двери предполагает, что напольное покрытие остается нетронутым. Только с правой либо левой стороны проема монтируется снизу ролик. Он ездит по пазу, сделанному в нижней торцовой части полотна. Основная функция ролика – предотвратить во время движения отклонение изделия по вертикали.

Устройство подвесной системы

Установить подвесную систему не составит большого труда. Монтаж выполняется в несколько шагов:

фиксация верхней направляющей;
монтаж роликового устройства сверху в торцевой части двери;
установка створки в направляющую;
фиксация ограничителей, предназначенных для того, чтобы полотно не сошло с рельсов.
проделывание паза в нижнем торце изделия, закрепление ролика.

Подвесные конструкции выполняют чисто символическую роль межкомнатной перегородки. Они не защищают помещение от запахов и не обеспечивают должную изоляцию от шума.

Рельсовая сдвижная система

Рельсовые конструкции применяют в шкафах, гардеробных, спальнях, гостиных. Этот тип механизма представлен двумя рельсами, расположенными сверху и снизу.

Рельсовая система характеризуется высокой прочностью

Данная конструкция характеризуется прочностью. Дверь крепко зафиксирована в вертикальной плоскости и не пропускает запахи и шумы. Несовершенство системы заключается в трудной уборке, так как нижний рельс периодически засоряется.

Взвесив все «за» и «против» каждой из систем, подберите для себя наиболее подходящую и начинайте процесс пошагового монтажа.

Что такое рельсы и как двигается створка двери?

Большинство систем межкомнатных раздвижных дверей имеют верхний монтажный рельс, к которому на роликах подвешены створки. Створка в этом случае не находится в контакте с полом, так что вы можете отделать пол, как захотите.

Раздвижные двери могут закрываться двумя способами:

Односторонние – это единственно возможное решение, если место для вхождения створки можно сделать только на одной стороне стены (например, когда с другой стороны находится угол комнаты или другая преграда). Односторонние модели могут быть:
- одинарными,
- двойными и тройными телескопическими – требуют установки двухпутной или трехпутной рельсы.

Одинарные, двойные и тройные двери на рельсах межкомнатные – фото

Двусторонние – если обе стороны дверного проема имеют достаточно места для размещения в них или возле них дверных створок.

Двусторонние межкомнатные двери на рельсах и роликах – фото

Раздвижные двери на стене или в стене?

Раздвижные двери могут быть установлены двумя способами:

Модели на рельсах, закрепленных наверху стены – это решение имеет два недостатка:
- во-первых – модели, установленные на внешней стороне, не позволяют устанавливать в непосредственной близости от них мебель;
- во-вторых – независимо от того, открыты они или закрыты, их всегда будет видно.
на рельсах, встраиваемых в стену – они удобнее и после открытия невидимы (створка исчезает в стене).

Из чего состоят раздвижные двери?

Производители предлагают готовые элементы. Большое предложение на рынке позволяет выполнять установку моделей с различным весом и шириной. В состав таких наборов входят:

Одно- или двухуровневые рельсы – как правило, они изготавливаются из алюминиевого сплава, или других металлов. Их крепят к стене, либо непосредственно, либо с помощью уголков. От толщины и жесткости профиля рельсы зависит допустимый вес дверных створок.
Ролики – позволяют перемещать створку по рельсе. Каждая створка крепится к двум роликам с помощью регулируемых кронштейнов. Ролики могут быть изготовлены в виде пластиковых колесиков с шарикоподшипником или в виде простого ролика. Обычный ролик используется для тяжелых створок.
Дверные створки – обычно монолитные. Могут быть изготовлены из различных материалов, например:
- из ламината, в виде рамной конструкции;
- из деревянных панелей;
- стекла;
- окрашенных панелей;
- зеркал.

Некоторые производители предлагают такой вариант отделки створок, чтобы дверь после закрытия не отличалась от поверхности стены. По краям створок прикрепляют гибкие накладки, ограничивающие шум при закрытии и предотвращающие случайную правму пальцев.

Ограничители наклона и произвольного открытия.
- Первые, устанавливают в полу, их также называют направляющими, держат створку в вертикальном положении.
- Вторые ограничители, которые называются также доводчиками, обеспечивают мягкое замедление створок в конце открытия и закрытия, благодаря пружине и специальному механизму.

Установка межкомнатных раздвижных дверей

Как уже говорилось выше, хотя дверные системы имеют небольшие различия, но общий принцип их работы один. Есть несколько важных требований, которые необходимо выполнить перед установкой дверей:

Дверной проем не должен иметь неровностей и перекосов. В противном случае придется заказывать полотно, которое будет перекрывать все недостатки с запасом.
Дверной проем должен быть достаточно крепким, чтобы выдержать вес створок.
Проем должен быть подготовлен: оштукатурен, окрашен или обклеен обоями.

После окончания подготовительных работ можно приступать собственно к сборке. В первую очередь можно прикрепить ролики. Насчет этой операции у разных производителей разные рекомендации. Одни рекомендуют делать отступ от края на 1/6 ширины от дверного полотна. Другие рекомендуют крепить деталь сразу возле края, в этом случае отступ обеспечивается за счет монтажных пластин. Мы рассмотрим установку раздвижной двери именно на этом примере. В такой системе роликовые платформы устанавливаются сразу от края.

Их необходимо отцентрировать, чтобы расстояние было одинаковым. Нужно выставить пластину в нужном месте, после чего с помощью маркера или карандаша отметить места креплений. В отмеченных местах необходимо просверлить отверстия. Диаметр сверла должен быть на 1 мм меньше, чем диаметр самореза.

Далее нужно выставить пластины по отверстиям и вкрутить саморезы. Их длина зависит от веса полотна, но должна быть не меньше 70 мм. Вкручивать саморезы крайне желательно строго перпендикулярно во избежание возникновения лишних напряжений.

В прикрученные пластины устанавливают опоры под ролик, и фиксируют боковой крышкой. После этого на резьбовые штыри накручиваются роликовые платформы.

Перед тем, как навешивать дверное полотно, рекомендуется установить замки и дверные ручки. Если покупался готовый комплект, то вся фурнитура должна в него входить.

После этого можно приступать к установке направляющей. Если ролики предварительно смонтированы, будет намного проще, так как теперь точно известно на какую высоту устанавливать нижнюю грань рельсы. Проще всего предварительно подвесить дверь на деревянный брусок сечением 50х70мм. Его длина должна составлять две ширины дверного полотна. Направляющую отрезаем такой же длины.

Далее следует вставить направляющую вдоль бруска и крепят ее к бруску с помощью саморезов длиной не менее 80 мм. Саморезов должно быть не менее трех. Далее можно прикинуть, на какой высоте должен размещаться брус. Для этого на дверь с установленными роликами устанавливают направляющую с прикрепленным к ней брусом. Таким способом можно точно рассчитать, какой высоты получилась дверь. Брус крепится к стене не менее чем на 4 самореза – под них нужно предварительно засверлить отверстия. К отметкам нужно добавить не менее 10 мм, так как дверь должна висеть.

Для того чтобы в процессе монтажа дверное полотно не «гуляло», его целесообразно расклинить с помощью небольших деревянных клиньев. Их должно быть как минимум два – напротив роликов. Брус нужно приложить к стене, выровнять по уровню и отметить расположение карандашом. Если толщина стены позволяет, можно прикрепить брус насквозь. В этом случае саморезы должны иметь не менее 120 мм длины. Лучше всего крепить брус с помощью анкерных болтов.

В бетонную стену придется устанавливать дюбели. Для этого отметки под крепеж предварительно переносят на стену. Проще всего это сделать с помощью тонкого и длинного сверла. Его диаметр должен быть меньше, чем просверленное отверстие.

Для нанесения меток на стену можно также использовать тонкий длинный гвоздь. После этого сверлят отверстия необходимого диаметра под дюбели, далее забивают пробки в отверстия. После этого можно начинать монтаж дверей.

По обеим краям направляющей ставят стопоры, и фиксируют прижимными болтами. На полу монтируется флажковый ролик, чтобы избежать отклонения по вертикали.

Утановавливается флажковый ролик к полу.

Декоративная фальш-панель крепится к брусу.

На этом можно считать, что установка раздвижных дверей закончена, осталось заняться отделочными работами.

Видео-инструкция по установке открытой системы раздвижных дверей:

Как сделать раздвижную дверь в стене своими руками

Воспользовавшись пошаговым руководством, можно самостоятельно изготовить межкомнатную дверь в стене. Для начала понадобится сделать необходимые расчеты и отобразить их на чертеже. По готовой схеме отмечают участки стены, подлежащие демонтажу.

https://youtube.com/watch?v=VdMjOs0I70Y

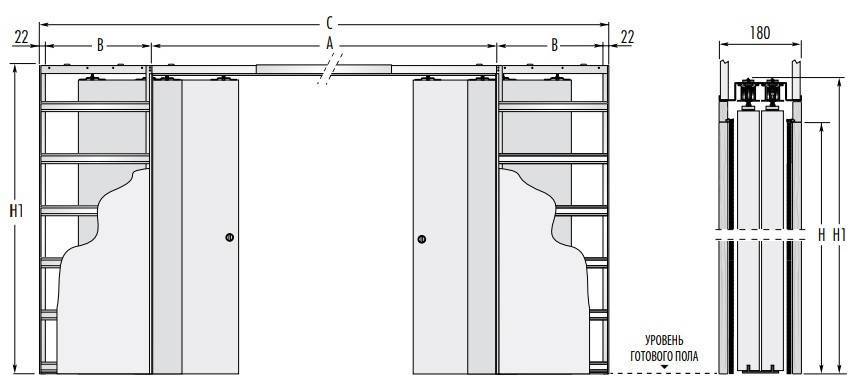

Для правильного расчета параметров пенала нужно выбрать ширину створки. Замеры рельсовых направляющих будут равняться двойной величине ширины дверной панели. Длина стойки определяется путем суммирования замеров перемычек, направляющих и дополнительных 10 см на зазоры с двух сторон створки. Стандартные размеры пенала: ширина на 2 см больше панели, глубина — в пределах 8 см.

Затем приступают к подготовке профиля для фальшстены. Если планируется встройка кассеты с удалением части стены, понадобится двойной ряд опор. Для крепления вдоль линии перегородки достаточно одинарной опоры из профиля.

Первыми крепят перемычки с направляющими для рельсов. Укладка специальных резиновых лент под ролики способствует поглощению шума при передвижении панели.

Скрытые дверные механизмы — многофункциональное решение для любого интерьера. Для длительного и комфортного использования стоит выбирать качественные блоки. Удобнее всего заказывать цельную конструкцию от прямого дистрибьютора фабрики. Для самостоятельной сборки и установки нужны навыки в проведении подобных работ.

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

подготовка дверного проема;
крепление направляющих элементов;
установка полотна;
врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

линейка и карандаш;
фрезерный станок;
стамеска и молоток;
саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Как сэкономить на дверях пенал?

Двери пенал можно сделать самому. Если вы делаете ремонт своими руками, то можно попытаться сэкономить и сделать пенал. Имеется два варианта:

1. Построить фальш-стену из гипсокартона вдоль основной стены

, и между ними соорудить кассету из профиля, установив механизм для раздвижной двери. Стоимость такой работы не на много может отличаться от стоимости кассеты. Кроме того, вместо того, чтобы освободить пространство, мы его захватываем за счет увеличения толщины стены.

2. Построить из фанеры деревянную кассету

. Один из известных производителей дверей именно такие кассеты и делает, предлагая их к своим дверям. Но замуровать дерево в стену, особенно в штукатурку, как минимум не практично. Дерево со временем может пересохнуть и деформироваться.

Самостоятельно сделать кассету или доверить это мастерам-отделочникам можно по той же логике, что можно и двери тоже самому сделать. Разница будет к примеру, такая же, как между купленной табуреткой и самодельной.

Ремонт

Иногда может понадобиться ремонт раздвижных дверей. Распространенной поломкой является плохое движение полотна в направляющих. Для этого нужно или отрегулировать ролик, или его заменить. Иногда в направляющие попадает мусор, скапливается пыль и грязь, что со временем не позволяет свободно двигаться механизмам. Чтобы избежать этого, следует своевременно прочищать рельсы.

В своем стремлении сделать дом более удобным и уютным, часто приходит идея заменить обычные распашные двери на раздвижные (их еще называют откатные, сдвижные, подвесные). Хорошая новость состоит в том, что установить раздвижные двери своими руками можно без особых проблем. Плохая — в том, что нормальный механизм стоит примерно столько же, сколько качественное полотно. Подкупает же в них тот момент, что в открытом состоянии они почти не «съедают» пространство. Они или прячутся в стену (лучший, но более сложный в реализации вариант), или движутся вдоль нее.

Навесить межкомнатные раздвижные двери можно самостоятельно

Все это так, но есть существенный минус — очень низкая степень звукоизоляции, особенно в варианте двери-купе. Когда полотно просто прикрывает проем. При установке в пенал (в стену) ситуация немного лучше, но степени звукоизоляции распашной двери достичь не удается и при таком способе установки. Если все это вас не пугает, можно заняться изучением систем, выбором, а после — монтажом.

Обзор конструкций межкомнатных дверей

По способам открывания дверные створки делят на две категории:

Распашные, движущиеся в петлях завесах по определенному сектору;
Раздвижные или купе, перемещаемые по линейным полозьям:
- вдоль стены;
- в прислоненной кассете;
- внутри стенового кармана.

Распашные системы

Этот тип конструкций уже рассмотрен на сайте отдельной статьей.

Через некоторое время ее информация дополнена и доработана. На ней подробно не останавливаемся, рассматриваем вторую схему.

Раздвижные двери

В основу работы взята конструкция механизма, предусматривающая перемещение дверного полотна по полозьям, расположенным вдоль стены и на небольшом расстоянии от нее.

Удаление от стены

Раздвижная дверь изготавливается по одной из двух технологий:

Полотно с притвором;
Створка с декоративными элементами.

Первый тип обеспечивает наиболее плотное прилегание двери к коробке для повышения звуковой изоляции, снижения тепловых потерь.

Во втором случае на полотно навешивают различные накладки типа багета или других украшений, закрывающие строительные зазоры. Они придают конструкции привлекательный вид, но не обеспечивают шумоизоляцию и сохранение тепла.

Дверное полотно располагается от стены на расстоянии 2÷3 мм. При движении створки всегда сохраняется заданное удаление. Если в этом промежутке окажется какой-то посторонний предмет, то дверь упрется в него или заклинит. Поэтому к чистоте вертикальной плоскости проема предъявляются повышенные требования.

Определение размеров

Ширина дверного полотна выбирается по габаритам строительного проема. Она должна перекрывать его минимум на 2÷3 см. Оптимальной считается величина 5÷8 сантиметров.

3 типа комплекта раздвижных дверей

Производители используют три состава комплектующих деталей:

Простейший или минимальный набор;
Традиционная схема с декорирующими элементами проема;
С механизмом ограничения допуска врезным замком.

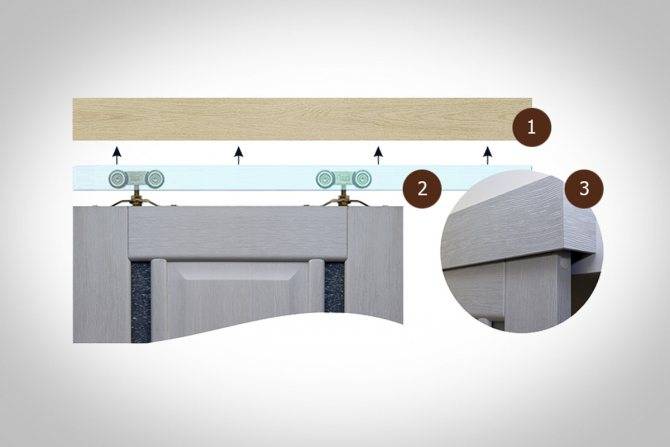

Минимальная схема комплектации

Технология включает последовательность выполнения операций:

сверху строительного проема устанавливается рейка верхней направляющей;
на нее через подвесную систему с роликами монтируется створка дверного полотна;
рейка закрывается декоративным доборным элементом шириной около 15 см или при использовании технологии амбарного механизма остается открытой.

Строительный проем облагораживается теми же материалами, что и стены (шпаклека, покраска или обои). Никаких других элементов для этой комплектации не предусмотрено.

Традиционная схема

К предыдущей комплектации добавляют доборы и наличники на строительный проем. Для этого требуется тщательно замерить толщину стены и габариты закрывающих элементов.

В этом случае улучшается внешний вид раздвижной межкомнатной двери и проема.

Дверь с замком

Такая схема применяется если владельца квартиры интересует ограничение доступа людей в помещение.

Внутрь рамы дверного полотна врезается специальный замок с фиксирующим засовом формой крючка, а притворный брус усиливается доборным элементом с выемкой, обеспечивающей вхождение засова и его удержание после поворота рукоятки управления.

Особенности тяжелых конструкций

Дверные полотна со сплошными стеклами или весом от 80 килограмм в обязательном порядке должны передвигаться по дополнительному нижнему ролику, который обычно устанавливают скрытно.

Способы крепления верхней направляющей

Производители раздвижных межкомнатных дверей разрабатывают специальные монтажные приспособления. Однако все они работают так же, как обыкновенный деревянный брусок с размерами поперечного сечения 70 на 60 мм.

Кроме того, он обеспечивает:

более плотное примыкание дверной конструкции;
возможность регулировки отступа двери от стены;
удобную установку механизма плавной работы створки.

Количество дверных полотен

В зависимости от ширины строительного проёма раздвижные межкомнатные двери изготавливают:

одностворчатыми;

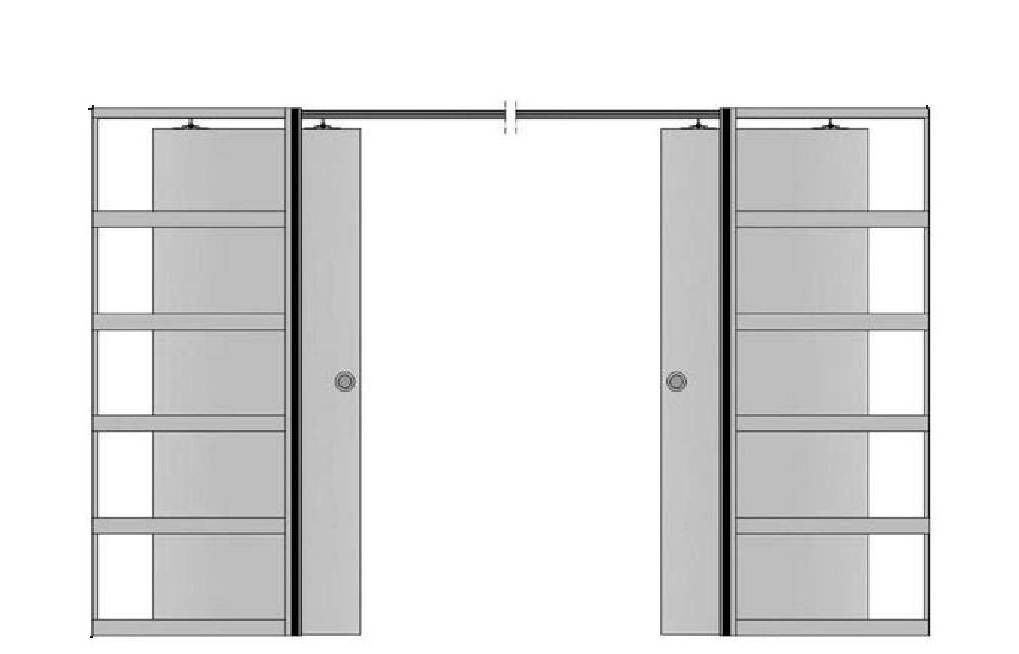

или двухстворчатыми с движением створок на открытие и закрытие в противоположных направлениях.

Во втором случае удобно использовать механизм синхронной работы створок, позволяющий при управлении одной дверкой совершать такое же движение второй. Он обеспечивает более комфортные нагрузки на руки человека.

Этот вопрос объясняет видеоролик владельца dver1.ru «Какие раздвижные межкомнатные двери выбрать»

Какие двери и как устанавливаются в дверную кассету?

В дверную кассету устанавливается большинство дверей из нашего каталога. У каждой двери указаны возможные способы установки данной двери. В качестве раздвижной двери не подойдут двери с притвором (кромка дверного полотна с выступающей четвертью) и двери с багетом или другими выступами элементами на полотне.

Само дверное полотно тоже можно установить в кассету по разному. Есть два варианта установки дверей в кассету:

1. Дверное полотно не полностью скрывается в нише кассеты и выступает на 70 мм из нее.

Минус такого способа в том, что сужается дверной проход. К примеру, если установить двери шириной 800 мм, то свободный дверной проем будет 730 мм. Но эта выступающая часть двери нужна для того, чтобы оставался доступ к ручке.

2. Дверное полотно полностью скрывается в нише стены

Такой способ установки применяется тогда, когда важно, чтобы дверное полотно полностью скрывалось в нише и не загораживало проем

Для того, чтобы выдвинуть дверь из ниши в торец полотна врезается круглая ручка-зацеп. Чтобы достать полотно из ниши, нужно одним пальцем зацепиться за эту ручку. Сделать это не просто, особенно с длинными ногтями, т.к. полотно в крайнем открытом положении фиксируется.

Еще нужно учесть, что не все дверные полотна подойдут для второго способа установки. У погонажных дверей с торцов открытое стекло или тонкая филенка. По этой причине ролики к полотну могут крепиться только по краям полотна в толстые царги. Полное задвигание дверного полотна в нише стены достигается путем крепления одного из роликов ближе к центру полотна. Не у всех моделей дверей это возможно.

Монтаж системы крепления дверей купе для гостиной комнаты и кухни

Конструкция раздвижных дверей в основном служит для значительной экономии пространства в квартире, особенно актуальной такая конструкция будет в качестве дверей в столовую, кухню или ванную комнату.

Пошаговая инструкция по установке раздвижных дверей своими руками

Рекомендуется проводить установку дверей-купе, на окончательном этапе строительных работ в помещении, уже после того, как будут выполнены все отделочные работы с потолком, стенами и полом.

Крепление откатных дверей

Инструкция по установке:

Для начала необходимо провести монтаж верхней направляющей, установить. Для этого необходимо закрепить в заранее намеченном месте монтажный брус на стене.

Рекомендуется предварительно, перед установкой направляющей выровнять стену и провести стяжку.

При расчете высоты установки направляющей, необходимо придерживаться простой формулы: высота полотна+79 мм.
Используя саморезы, закрепить профиль к стене на расстоянии 24 см, при условии, что в дальнейшем будут установлены плинтус и наличники.
Каретки механизма необходимо установить в верхнюю направляющую, а по краям вмонтировать ограничители (стопорные блоки).
Далее можно переходить к подготовительным работам с полотном. Необходимо в верней части дверного полотна вмонтировать крепеж, таким образом, чтобы он был повернут к стене.

Если полотно двери выполнено из стекла, скобы можно устанавливать без зазора от края.

Нижний профиль закрепляется саморезами к торцу дверного полотна, которое в последствие нужно будет точно отрегулировать. Для этого нужно вешать полотно двери сначала правой скобой, затем левой скобой на регулировочный штырь.
Затягиваем и закручиваем крепеж (болты и гайки).
Далее необходимо переходить к монтажу нижнего направляющего сектора, установка которого должна проходить после того, как будет удален выступ до общей высоты 10 мм.
Необходимо снять полотно и установить напольный сектор, так чтобы в длину его ось находилась на одной линии с осью симметрии дверного полотна, но при этом край отступал от торца на 10 мм.
Теперь регулируем основные положения двери «открыто» и «закрыто», поочередно передвигая полотна. При этом необходимо отметить, что ручка должна быть доступна с обеих сторон.
Последний этап – установка ручек, которые должны находиться в специально выполненных пазах.

Советы

Существуют некоторые советы специалистов, которые помогут самостоятельно выполнить установку раздвижных межкомнатных дверей грамотно и качественно:

Вблизи раздвижных дверей (в обоих положениях) не должно находиться розеток и выключателей.
Для того чтобы увеличить уровень шумоизоляци и герметичности необходимо использовать специальный строительный уплотнитель.
Строительный уплотнитель
Перед установкой необходимо просчитать и продумать уровень напольного покрытия.
Для установки верхней направляющей рекомендуется использовать отвес, который дает более точные результаты.
Рекомендуется на весь крепеж (на резьбу) нанести клей или герметичный состав, для увеличения надежности и прочности.
