Различные приспособления для заточки бензопильных цепей

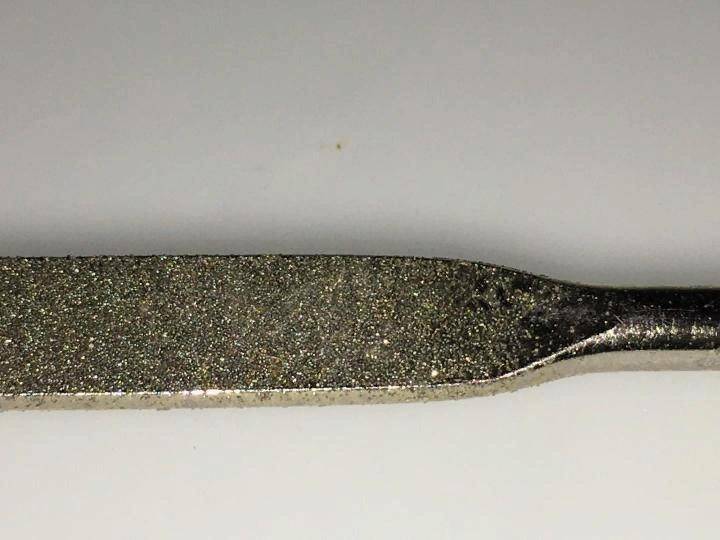

Основные размеры и маркировка алмазных надфилей

По ГОСТ 23461-84 производятся два типа надфилей с алмазным напылением:

Прямые одноконцевые.
Изогнутые двухконцевые.

Каждый из этих типов в свою очередь выпускается в двух исполнениях: с тупыми и острыми носами.

Длина надфилей, соответствующих стандарту, составляет 100, 120 или 160 мм, при этом рабочая часть инструмента равна соответственно 50, 60 и 80 мм.

Маркировка уровня зернистости надфиля такая:

две черты (красная линия) указывают, что зернистость полезной части составляет 160/125–100/80;
одна черта (синяя линия) обозначает зернистость 80/63–63/55;
без обозначений выпускается инструмент, зернистость которого находится в пределах 50/40–40/28.

Насечки рабочей зоны также выполняются строго по стандарту. На круглые либо овальные приспособления наносится одиночная или спиральная одинарная насечка. Номер инструмента (0–8) определяется числом насечек, приходящихся на 1 см его длины. Чем выше номер инструмента, тем больше насечек, меньше размер зубьев и, соответственно, более ровная поверхность получается после шлифовки.

Протяженность полезной поверхности алмазного надфиля по стандарту всегда в два раза меньше полной длины приспособления. Номер насечки при этом зависит от типоразмера:

инструменту с полезной длиной 50 мм присваиваются номера от 1 до 8;
надфилям с рабочей частью 60 мм соответствуют номера от 1 до 7;
приспособления полезной длиной 80 мм имеют номера от 0 до 6.

Алмазные надфили с крупными зубьями используются в процессе черновой обработки для одновременного удаления толстого слоя материала.

Для работы с мягкими металлами (бронза, медь, алюминий) подходят приспособления со средней насечкой. Они отлично справляются с удалением заусенцев, шлифованием торцов труб, не уменьшая при этом размеры обрабатываемых изделий.

Алмазные надфили с мелкими зубьями используются для выполнения точных работ, например, для увеличения клиновых пазов на валах электродвигателей, очистки обгоревших контактов токосъемников.

В быту часто можно встретить мусаты – своеобразные алмазные надфили, применяющиеся для быстрой и аккуратной заточки ножей. Полотно таких приспособлений имеет овальную форму с насечкой, расположенной вдоль, а не поперек.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
Весь неиспользованный объем обязательно должен быть утилизирован.
В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Заточка напильником.

Напильники необходимо подбирать в соответствии с типом цепи, в данном случае главным критерием выбора является ее шаг. В зависимости от формы, различают круглые и плоские напильники. Первые имеют диаметр от 3 до 6 мм и используются для заточки режущего зуба. У плоских ширина варьируется от 4 до 12 мм, их применяют для снятия контрольного зуба.

Обращаем ваше внимание на несколько рекомендаций о том, как правильно точить цепи:

– заточку необходимо выполнять таким образом, чтобы одна пятая часть напильника выступала над режущей кромкой
– двигать инструмент нужно не вперед-назад, а только в одну сторону, причем число движений на каждый зубец должно быть одинаковым. Это необходимо для того, чтобы стачивание происходило равномерно
– через каждые две-три заточки зуба следует подтачивать ограничитель пропила

Для заточки рекомендуется использовать специальные наборы, которые, как правило, включают в себя напильник, калибр, вспомогательные приспособления.

Заточка осуществляется следующим образом:

– предварительно установив тормоз цепи, плотно зажмите бензопилу между коленей
– поставьте шаблон так, чтобы «стрелки» указывали на «нос» шины. Не забудьте пометить мелом зуб, с которого вы начали заточку.
– перемещая напильник движением «от себя», в сторону, указывающую стрелками, выполните заточку
– при помощи плоского напильника и накладки снимите контрольный зуб. В данном случае направление движения напильника может быть любым.

Стоит заметить, что работа с напильником требует определенных навыков, поэтому при отсутствии опыта не рекомендуется выполнять заточку дорогостоящей цепи.

Заточка ручным станком

По сути, станок выполняет ту же роль, что и калибр, но со значительно более высокой точностью. Заточка выполняется следующим образом:

– сначала немного ослабьте винт регулировки зажима цепи
– установите цепь в направляющий паз таким образом, чтобы звенья были направлены в сторону заточного камня
– установите необходимый угол заточки. Стандартным считается угол в 30 градусов, однако, есть и другие варианты (все зависит от сферы применения цепи). Полярность (знаки «+» и «¬¬-») необходимо выбирать в зависимости от того, какой резец вы хотите заточить – левосторонний или правосторонний.
– выполните заточку. Есть два варианта, первый – последовательная заточка, то есть резцы обрабатываются один за другим, однако в данном случае каждый раз придется менять полярность. Второй вариант – заточка каждого второго резца: сначала обрабатываются левосторонние, затем правосторонние резцы (или же наоборот, как вам удобнее). Таким образом, за счет уменьшения количества операций (вам не придется каждый раз изменять полярность), скорость работ увеличивается.

Во время работы важно следовать некоторым правилам. Во-первых, оптимальная степень заточки определяется исходя из длины самого затупившегося зубца – он должен служить ориентиром. Во-вторых, не желательно выполнять заточку слишком глубоко, это снижает прочность звена

После выполнения всех работ рекомендуется продуть цепь сжатым воздухом и положить ее на какое-то время в чистое масло

Во-вторых, не желательно выполнять заточку слишком глубоко, это снижает прочность звена. После выполнения всех работ рекомендуется продуть цепь сжатым воздухом и положить ее на какое-то время в чистое масло.

Как правильно выбрать

Выбор электрического станка для заточки цепей необходимо начинать со знакомства с этим инструментом, изучением рейтинга станков. Нужно иметь представление о том, как он работает. Также необходимо заранее определиться с планируемым объемом работ. Если станок планируется использовать время от времени, то подойдут бытовые электрические модели, для частого использования – автоматические профессиональные.

При выборе конкретной модели электрического заточного станка, нужно проверить его на наличие люфтов в местах крепления двигателя и направляющей. Если имеется хотя бы небольшой люфт, это свидетельствует о том, что станок не качественный. Такой инструмент не способен идеально выдерживать угол заточки цепи. В видео ниже рассказывается о том, как самостоятельно устранить излишний люфт на точиле для цепей.

Еще один момент, на который стоит обратить внимание при выборе станка, это напряжение питания. Как было сказано ранее, некоторые станки могут работать как от 220, так и от 12 вольт

Станки с такой возможностью стоят немного дороже и если эта функция не нужна, то от нее можно отказаться, выбрав инструмент, который работает только от 220 вольт.

Электрический заточной станок для цепей, это инструмент повышенной опасности, который при неправильном использовании может травмировать оператора. По этой причине, при выборе конкретной модели станка необходимо убедится, что он имеет прозрачный защитный кожух над диском, который защитит оператора в случае разрушения заточного камня.

Также, некоторые модели имеют функцию автоматического отключения, которая срабатывает в определенных ситуациях.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

Закрепить цепь на струбцине.
Выставить напильник для заточки цепи по шаблону.
Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

Ослабить винт, который зажимает цепь.
Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
Выполнить заточку согласно всем выбранным параметрам.
Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Как проявляется необходимость заточки цепи

Если рабочие зубцы потеряли остроту либо неравномерно износились по высоте — работа такой бензопилой из удовольствия превращается в мучение.

Характерными признаками необходимости заточки цепи являются:

снижение производительности;
возрастание шума и вибрации при распиле;
частые обратные толчки при заведении пилы в существующий пропил;
образование мелкой по сравнению с обычной стружки;
запах тлеющего дерева.

При проявлении этих признаков следует остановить работу и наточить цепь. Это можно сделать двумя методами.

Ручной способ заточки не требует полного снятия цепи с шины- достаточно ее ослабить. На затачиваемое звено устанавливают специальную оправку, задающую углы заточки рабочих поверхностей зубцов. С помощью круглого и плоского напильника, движущегося по направляющим, проводят заточку зубца. Далее оправку ослабляют и переставляют на следующее звено, повторяя операцию.

Точность заточки таким способом сильно зависит от квалификации и накопленного опыта работника. Преимущество его состоит в невысокой стоимости заточного комплекта и возможности правки зубьев прямо на рабочем месте.

Второй способ требует наличия дорогого оборудования, сравнимого по стоимости с самой бензопилой. Такой станок окупится, если требуется затачивать большое количество цепей каждый день. Несомненными достоинствами способа служат

высокая производительность механизированных или автоматизированных установок;
стабильность углов заточки от звена к звену;
возможность установить высоту заточки по наиболее сточенному зубу.

Последняя возможность позволяет автоматически выравнивать высоту зубцов. Это существенно повышает срок службы цепи, поскольку нагрузка равномерно распределяется между всеми звеньями.

Еще один способ, позволяющий сэкономить и время, и средства- отдать цепь на заточку в сервисный центр. Он удобен, если есть запасная цепь.

Ручное приспособление для заточки цепей бензопил – плюсы и минусы

Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:

простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.

Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Правильная заточка цепи бензопилы напильником

Проще всего начинать заточку непосредственно на шине, но некоторые производители выступают против этого, приводя различные аргументы, и рекомендуют снять цепь с устройства и закрепить его в тисках. Но это крайне неудобно, т.к. послу заточки каждого звена приходится демонтировать цепь и заново устанавливать её.

Если все же заточка цепи происходит непосредственно на пиле, на весу шина может двигаться под давлением руки с напильником, поэтому необходимо с обратного края для шины нужно установить упор, например, брусок из дерева

Важно перед заточкой очистить цепь от остатков опилок, смазки и мусора. Это упростит работу

Виды приспособлений для заточки бензопильных цепей

Основные размеры и маркировка алмазных надфилей

Предотвращение быстрого затупления цепи

Заточка напильником.
