Бензопила Штиль 180 — устройство и регулировка карбюратора

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Виды поломок

Для качественного устранения поломки необходимо проанализировать, какие действия предшествовали её появлению. Если исходить из того, что бензопила оснащена электродвигателем, основные поломки в первую очередь связаны именно с ним. К наиболее часто возникающим неисправностям относят:

• невозможность запуска двигателя;
• самоотключение устройства во время работы;
• электродвигатель при работе не набирает требуемых оборотов;
• появление посторонних шумов и запаха гари;
• течь масла.

Кроме разрыва цепи может произойти и её растяжение. Такое случается при использовании некачественной цепи или в случае частого её перегрева, а также износа ведомой звёздочки. Перегрев связывают с нарушением в работе подачи масла, вызванного засорением впрыска. Для устранения неисправности понадобится продуть систему подачи масла. В случае растяжения работа бензопилы происходит рывками. Чтобы восстановить нормальную работу можно попробовать удалить одно звено, при этом следует учитывать, что расклепать звенья не так просто.

При поиске поломок в устройстве рекомендуется соблюдать такую последовательность действий:

• изучить общее состояние устройства;
• проверить уровень смеси в бачке для топлива;
• осмотреть узел, отвечающий за запуск пилы;
• диагностировать работоспособность свечи и состояние уплотнительного кольца;
• оценить карбюратор.

Некоторые виды неисправностей можно устранить простыми действиями, заключающимися в прочистке узлов. Но неисправности, связанные с карбюратором или системой зажигания, требуют полной или частичной разборки пилы.

chapel.ucoz.com

?Ремонт бензопилы Штиль МС-180 своими руками. Полезные с.

Ремонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах. Ленточная пилорама

Ремонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах.

STIHL MS 180 КАК НАСТРОИТЬ КАРБЮРАТОР How to adjust carburetor STIHL chainsaw MS 180

Как отрегулировать карбюратор штиль ms 180 какие обороты min и max? А также похожее видео о регулировке на моем.

Регулировка карбюратора STIHL Штиль MS 180

Узнайте больше на нашем сайте: Давайте дружить в соц. сетях: .

емонт МС-180 своими руками. Полезные статьи о бензопилах.

Читайте так же

емонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах.

В последнее время участились случаи обращения после самостоятелного ремонта. триммеров stihl (штиль мс 180 ), husqvarna (хускварна 142, 137), partner (партнер 350, 351, 352, 372), homelite (хомелайт 3314, 4016), jonsered, echo, poulan, efco и т.д. В сети Интернет размещено много материала по самостоятельному ремонту бензоинструмента. Пожалуйтста, не пытайтесь отремонтировать бензопилы, триммера и т.д. своими руками

Задача: Купил пилу husgwarna. Может кто поможет советом, как её правильно обкатать.

ешение: На пилах Хускварна изначально карбюратор настроен на чуть более обогащенную смесь, при этом с топливом поступает больше смазки, это делается для того, чтобы пила работала на пониженых (по отношению к норме!)оборотах! На холостых все это сгорать не будет. Цилиндр и поршень не надо натирать, они покрыты тонким слоями хрома и готовы к работе.

Обкатка — это работа без перегрузок! Но не на ХХ. nо: Когда обкатывают двигатель автомобиля, его же не гоняют на холостых!

После такой обкатки Хускварна рекомендует отрегулировать обороты в сервисе. Там смесь немного обедняют до нормы, тем самым увеличивая макс. обороты пилы и повышая производительность. Эта процедура не обязательна, но желательна. После нее пила станет экономичнее и производительнее.

Бытует мнение, что эта процедура — маркетинговый ход компании, завлекающий клиентов в свои сервисцентры, но объективно, такие заводские настройки могут уменьшить риск перегрева пилы в

период обкатки, а если не отрегулировать в дальнейшем — то увеличивают ресурс, правда в ущерб экономии топлива и производительности.

Проверка функционирования всех элементов для обеспечения безопасности бензопилы:

Проверяйте цепной тормоз при максимальном ускорении (один раз в день)

Проверяйте функционирование рычага установки и запуска

Цепь должна быть натянута, но при этом свободно двигаться рукой.

Не проливайте топливо и масло во время заправки. Предотвращайте попадание грязи в баки при заправке.

Затачивайте цепь после замены и всегда когда это необходимо.

Определившись с типом бензопилы, обратите внимание на ее характеристики, которые нужно учитывать, чтобы сделать правильный выбор. есурс работы бензопилы мастера и любители определяют по-разному

Непрофессионалы считают концом ресурса работы полный выход

есурс работы бензопилы мастера и любители определяют по-разному. Непрофессионалы считают концом ресурса работы полный выход

инструмента из строя, специалисты – первый капитальный двигателя (или уменьшение компрессии на 40%).

Максимально продлить срок службы бензопилы поможет бережное отношение к инструменту. Всегда выбирайте для работы оптимальный режим бензопилы и не допускайте значительных перегрузок.

На скорость реза напрямую влияет состояние пильной гарнитуры. Если цепь будет тупой, эффективность работы существенно снизится, а риск выхода инструмента из строя, наоборот, повысится. Так происходит из-за увеличения нагрузки на двигатель. По этой причине рекомендуется регулярно править цепь

Также нужно уделять внимание проверке соответствия норме формы режущего зуба и

Что нужно сделать сразу же после покупки бензопилы.

Решение: • Внимательно прочесть инструкцию по применению. • Установить и отрегулировать пильную гарнитуру. • Произвести пробный запуск. • Совершить обкатку пилы в течение 40–50 минут на малых оборотах. • Заглушить мотор для проверки натяжения цепи. • Сделать несколько распилов, не прилагая особых усилий. После этого инструмент можно использовать в необходимом для ваших целей режиме. Обкатке нужно подвергать каждую новую шину или цепь. Делается это для того, чтобы разогреть пильную гарнитуру и полностью обработать маслом все необходимые детали. Так вы застрахуете инструмент от преждевременной поломки.

Своими руками

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

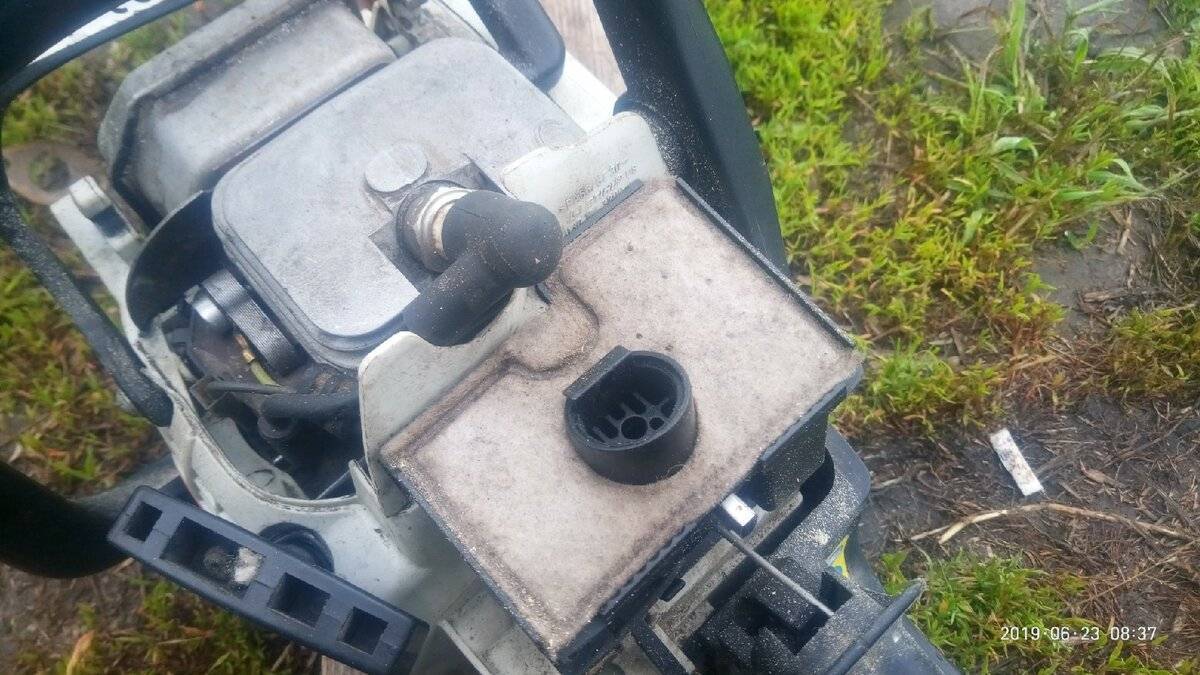

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.
