Рейтинг настольных токарных станков по металлу

Описание

Начальный станок в линейке MetalMaster. Несмотря на компактные размеры, выполняет широкий спектр работ по точению, включая нарезание резьб. Как и все станки MetalMaster, оснащен надежными металлическими шестернями.

Особенности

• Компактный универсальный токарный станок.
• Электронное бесступенчатое управление числом оборотов шпинделя.
• Радиальное биение шпинделя менее 0,05 мм.
• Правое/левое вращение шпинделя.
• Термообработанная цельнолитая чугунная станина
• Закаленные и шлифованные направляющие станины (HRC 48 — 52).
• Автоматическая продольная подача.
• Нарезание метрических и дюймовых резьб.
• Поворот верхней каретки суппорта для точения коротких конусов.
• Кнопка аварийной остановки.
• Защитный экран зоны резания.

Советы по выбору

• Назначение. Станки бывают для обработки деревянных заготовок или деталей из металла и пластмассы.
• Надежность. Направляющие станины должны иметь качественные крепления так, как они отвечают за устойчивость всей конструкции и снижают вибрацию при работе.
• Материал. Станина испытывает огромные нагрузки, поэтому она должна быть выполнена из чугуна.
• Напряжение сети. Если станок устанавливается дома, то убедитесь, что электропроводка выдержит его подключение.
• Скорости. На всех заявленных производителем скоростях аппарат должен работать без перебоев.
• Размеры заготовки. Каждая модель имеет максимальную длину и диаметр заготовки, которую возможно на ней обработать.

Выбор подходящей модели для домашней мастерской

Подбор настольного токарного станка – дело ответственное. Избежать проблем, возникающих в процессе эксплуатации приобретенного оборудования, помогут следующие рекомендации.

• Перед покупкой требуется сопоставить количество необходимых функций со стандартными возможностями станка. Возможно, придется приобретать дополнительные комплектующие детали и инструменты.
• Немаловажным пунктом является сопоставление размеров и формы заготовок, диаметра их обточек. От данных параметров зависит расстояние до суппорта.
• Рекомендуется учитывать совпадение требуемой точности предполагаемых операций с функциональными возможностями устройства.
• Учитываются планируемые масштабы работ и частота их проведения.

Одним из важных пунктов при подборе настольного станка является изучение конструкционных особенностей, позволяющих установить дополнительные приспособления. Они могут не входить в стандартный комплект устройства. В таком случае требуемые узлы приобретаются отдельно по заказу клиента.

Технические характеристики

Выбор токарного станка не проводится без изучения ее технических характеристик. Значение имеют следующие параметры.

• Вес и место расположения. Не стоит приобретать самый тяжелый станок. Это не гарантирует точность работ. В приоритете постоянное расположение оборудования. Если предполагаются частые перемещения с места на место, рекомендуются модели весом до 45 килограммов.
• Рабочее напряжение. Помимо устройств с однофазной сетью, выпускаются станки, требующие напряжения в 380 B.
• Мощность. Данный параметр зависит от того, какие материалы придется обрабатывать. Для решения большинства задач достаточно 400 Вт.
• Скорость. От нее зависит оперативность выполняемых операций. Рекомендуется уточнить, с какой скоростью будет вращаться вал со шпинделем и можно ли её регулировать.
• Наличие реверса шпинделя. Если нужно поменять сторону вращения детали не придется менять положение ремня.
• Цена деления лимба подачи. Чем меньше деление шкалы, тем точнее проходит корректировка движение резца.
• Расстояние между передней и задней бабкой. Данный параметр указывает, какая длина обрабатываемых деталей допускается на используемом устройстве.
• Диаметр пиноли. Чем больше его величина, тем меньше вибрирует деталь во время работы.

Приобретение б/у оборудования

Сэкономить финансы поможет покупка станка б/у. Избежать проблем помогут следующие рекомендации:

Обязательно потребуйте техническую документацию, прилагаемую производителем

Если таковая отсутствует, лучше отказаться от покупки.
Проверьте работу станка и протестируйте его функциональные возможности во всех режимах.
Убедитесь в наличии комплектующих узлов, указанных в техническом паспорте.
Обратите внимание на люфты подвижных деталей. Зазоры должны соответствовать характеристикам, указанным производителем.
Проверьте вращение шпинделя

Убедитесь, что обработка ведется с точностью, заявленной в техническом документе.

Критерии выбора

Покупка хорошего токарного станка для работ по металлу – дорогостоящее ответственное дело. Перед принятием решения следует трезво оценить необходимость и параметры оборудования, чтобы окупить потраченные деньги и получить желаемую прибыль от бизнеса. Большим спросом для работы в быту или в мастерской пользуются универсальные модели с числовым программным управлением.

Выбор модели определяется объемом работ, максимальными длиной и диаметром заготовок, с которыми придётся иметь дело. От размеров деталей подбираются технические характеристики станка, указанные в техпаспорте.

Рассмотрим важные параметры при выборе токарного станка нужной модели:

1. Питание. Все токарные станки работают от переменного электрического тока. Большинство моделей для быта являются однофазными и подключаются к сети с напряжением 220 В. Но встречаются агрегаты, работающие от линии 380 В. Они более мощные, производительные, применяются в токарных цехах, автомастерских. Трёхфазное оборудование можно подключить к 220 В через специальные пускатели.

2. Мощность электродвигателя. Она определяет производительность оборудования, типы работ. Настольные модели имеют мощность до 400 Вт. Они имеют ограниченные возможности и набор операций. Промышленные, мощностью более 7000 Вт, справляются с работами любой сложности и точности.

3. Диаметр обработки над суппортом и станиной, высота центров станка и РМЦ (расстояние между центрами). Если детали имеют максимальную длину 450 мм, то РМЦ должно быть не менее 500 мм. Иначе деталь не поместиться в станок. Если максимальный диаметр заготовки 300 мм, то диаметр обработки над суппортом должен быть больше этого значения. Иначе деталь заблокирует работу станка.

4. Масса. Бытовые станки весят в 50-200 кг. Есть мини-модели весом 30 кг. Они не занимают много места, имеют ограниченный функционал, низкую точность работы. Оптимальный вес для бытового оборудования – не менее 80 кг. При таком весе станок обеспечит высокое качество обработки, будет иметь необходимый набор функций.

5. Габариты. Для бытового оборудования этот показатель играет важную роль. Это стационарный агрегат, которому обычно отводится определённое место в помещении. Его располагают так, чтобы на нём было удобно работать, чистить, обслуживать с соблюдением правил техники безопасности.

6. Количество скоростей и способ их регулировки. Переход от одной скорости к другой может быть плавным или ступенчатым. Скорости определяются частотой вращения шпинделя. Максимальное число оборотов влияет на скорость обработки деталей. Средняя частота вращения – 500-2500 об/мин. Оптимальное для работы количество скоростей при ступенчатой регулировке равно 10-15.

7. Перечень операций. Показатель определяет необходимость приобретения нужной модели. Возможность расширения функций за счет покупки дополнительного оборудования повышает ценность агрегата.

8. Литая станина. Она должна быть без трещин и сколов, чтобы выдерживать максимальную нагрузку на оборудование. Чугун – оптимальный сплав для изготовления станины.

9. Обратный ход. Функция, которая отсутствует в некоторых моделях. Её наличие облегчает работу с металлом.

10. Гарантия и ремонт. Любой механизм может дать сбой, поэтому наличие гарантии на узлы и детали имеет большое значение. Профилактическое обслуживание, возможность ремонта – дополнительные преимущества того или иного бренда.

11. Цена. Мощность, габариты, количество функций, производительность, бренд – основные факторы, определяющие цену токарных станков. Продукция малоизвестных производителей может не уступать по качеству известным брендам, но выигрывать в цене.

Принцип сравнения и рейтинг

Выбрать лучший настольный токарный станок по металлу по одним только техническим показателям практически невозможно. Эти станки имеют ограниченные ресурс и технические возможности. Поэтому их применяют для производства единичных изделий, используя, как правило, по мере необходимости. Их «целевая аудитория» — это даже не малый машиностроительный бизнес, а небольшие опытные производства в научных учреждениях, мелкие ремонтные мастерские, автосервисы, профессионально-технические учебные заведения, технические кружки, а также домашние мастера-умельцы, для которых лучший вариант — это настольный токарный станок для дома.

Поэтому мы будем проводить сравнение выбранных моделей по собственным критериям, которые может быть в чем-то субъективны, но все же лучше прямого сравнения технических параметров:

По каждому пункту выставляются оценки по пятибалльной шкале, которые затем суммируются в итоговый рейтинг. Ниже приведена сводная таблица оценок и суммарный рейтинг настольных токарных станков:

METALMASTER MML 1830V	Jet BD-6	Jet BD-8VS	Stalex SBL-280/700	Stalex SBL-250/550
Технические характеристики	5	5	4	4	3
«Настольность»	5	5	5	3	3
Стоимость	5	3	3	3	3
Конструкция	5	3	3	4	4
Сервис	3	5	5	5	5
ИТОГО:	23	21	20	19	18

Таким образом, лучший токарный станок по металлу для дома, ремонтной мастерской, автосервиса и учебного заведения — это METALMASTER MML 1830V.

Объем статьи не позволяет подробно описать каждую оценку, тем более, что некоторые из них вполне очевидны.

Но все же отдельные оценки необходимо вкратце пояснить.

1. Раздел «Конструкция». Высокая оценка METALMASTER связан с тем, что он один из немногих, кто указывает типы подшипников, способ обработки станины и пр., а также такие ключевые параметры, как радиальное биение шпинделя. Stalex сообщает о применении конусных роликовых подшипников в шпинделе, но этим и ограничивается. Информация от Jet в этом вопросе минимальна, к тому же он использует пластиковые шестерни, что неоднозначно воспринимается некоторыми пользователями.
2. Раздел «Технические характеристики». Причина высокой оценки Jet BD-6 в том, что у этого станка при его скромных размерах самое лучшее соотношение межцентрового расстояния к длине и максимального диаметра обточки к высоте станка.
3. Раздел «Сервис» Причина низкой оценки METALMASTER — отсутствие у этого производителя сети сервисных центров на территории России.

В качестве заключения хотелось бы отметить, что данная система оценок не предназначена для составления узконаправленных рейтингов, типа «лучший токарный станок для гаража» или «лучший станок по соотношению цены и качества». Ее цель как раз обратная — проанализировать параметры настольного токарного оборудования с разных точек зрения и в интересах всех групп пользователей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Характеристика в рейтинге

1	JET BD-920	Высокое качество сборки и лучшая работа с мелкими деталями
2	METALMASTER MML 1830V	Лучшая защита двигателя от перегрузок
3	FDB Maschinen Turner 320X1000S	Высокая точность обработки
4	Zenitech MD 250-550 VARIO	Большой запас прочности
5	Stalex SBL-250/550	Современный дизайн
6	Stalex SBL-280/700	Лучшая мощность
7	ТВ-9 производства «РуСтан»	Многофункциональность
8	Корветт серии 400	Большая универсальность
9	JET серии JWL-1220	Комфортная работа
10	«Proma» серии DSO-1000	Самый легкий

Токарные станки предназначены для обработки заготовок из металла, дерева и других материалов. С их помощью можно самостоятельно изготовить изделия с очень высокой точностью и сэкономить значительные денежные средства. Токарные станки бывают больших (для промышленных предприятий), и небольших размеров (мини-станки). В зависимости от характера производимых работ, выбирается тот или иной станок.

Токарные станки для промышленных предприятий обладают большим функционалом, множеством различных дополнительных насадок. На таких станках можно работать с заготовками больших размеров. Токарные мини-станки рассчитаны на частное использование, для небольших мастерских или для дома, чаще всего имеют настольное исполнение. Работать с заготовками больших размеров на таких станках не получится, но для произведения токарных работ для дома они вполне сгодятся.

Как выбрать токарный станок по металлу — характеристики

При выборе устройства обращайте внимание на материал, из которого оно изготовлено, и способы крепления направляющих для станины: дело в том, что станина — это очень важный компонент; она не только выступает в роли короба, где крепятся другие элементы, но по ее направляющим перемещаются рабочие механизмы. Станина должна быть массивной, лучше всего из чугуна, и устойчивой, тогда станок будет меньше вибрировать и точнее резать металл

На что еще следует обратить внимание:

Направляющие крепятся к вертикальным стойкам с помощью сварки или болтов. Конструкция может быть одинаково жесткой в обоих случаях, но болты нужно будет иногда проверять и затягивать.
Станина должна стоять на тумбах без перекосов, иначе детали будут с браком

Количество тумб варьируется от 2 до 4 в зависимости от размера и веса токарного станка.
Перед тем, как купить настольный станок, обращают внимание на следующие аспекты: отсутствия люфта подвижных частей, способ подключения и требуемое напряжение в сети, габариты заготовки, которую можно обработать.
Не обязательно покупать самую дорогую модель с множеством функций — во многих случаях выгоднее подобрать модель попроще и со временем оснастить ее нужными инструментами.
Перед покупкой желательно проверить, что на всех заявленных производителем скоростях устройство работает стабильно и без перебоев — это основной критерий, гарантирующий комфортное взаимодействие со станком.

Обдумывая, какой токарный станок выбрать, необходимо сразу брать хорошую и точную модель, а не надеяться на возможность самостоятельной доработки.

Какие подобрать токарные станки для гаража

Станок для гаража — один из самых востребованных вариантов использования. Есть масса вариантов его применения как в работе с автомобилем, так и в процессе обустройства приусадебного участка. Иногда какую-то мелкую деталь невозможно найти ни в каких магазинах — а выточить ее самостоятельно легко и быстро.

Ключевые критерии при выборе:

• Бюджетность. Как правило, приобретают базовую сборку, а при необходимости впоследствии докупают дополнительные компоненты.
• Небольшие габариты. В гараже и так хранится много вещей, стоит автомобиль, поэтому станок не должен занимать большое пространство.
• Проверенное качество. Вещь дорогостоящая, поэтому к выбору нужно подойти со всей серьезностью.

Основные варианты устройств для гаражной эксплуатации — настольные (часто без задней бабки и с минимальным функционалом), универсальные (с фрезером в комплекте), школьные (плавные регулировки скорости, реверс, небольшая масса) и токарно-винторезные (дорогие модели с минимальным биением шпинделя).

Примеры подходящих фирм:

• Энкор — Корвет 407 и другие модификации. Полуавтоматические станки, в которых обдирку нужно производить вручную, а остальные операции — с автоматической подачей суппорта.
• Optimum. Немецкий бренд, но производится в Китае.
• Weiss. Настольные станки с минимальным уровнем вибрации. Их особенность — шпиндель после остановки вращения в роликовых подшипниках оставляет возможно реверса для перемещения суппорта.

Общие положения

К работе на токарном станке допускаются лица, которые прошли все вводный инструктаж, инструктаж по пожарной безопасности, по технике безопасности.

• Работа на токарном станке невозможна без спецодежды. Обязательно наличие головного убора и защитных очков.
• Женщины обязаны прятать волосы под головной убор, впрочем, это касается и мужчин.
• Волосы должны быть уложены так, что исключить любую возможность соприкосновения их с вращающимися механизмами станка.

На рабочем месте запрещены действия, не относящиеся к работе: курение, прием пищи, использование мобильного телефона.

К работе на токарном станке не допускаются рабочие в состоянии алкогольного или наркотического опьянения. Также не допускаются рабочие, проходящие курс медицинских препаратов, замедляющих реакцию.

Назначение, виды выполняемых работ, основные узлы и детали

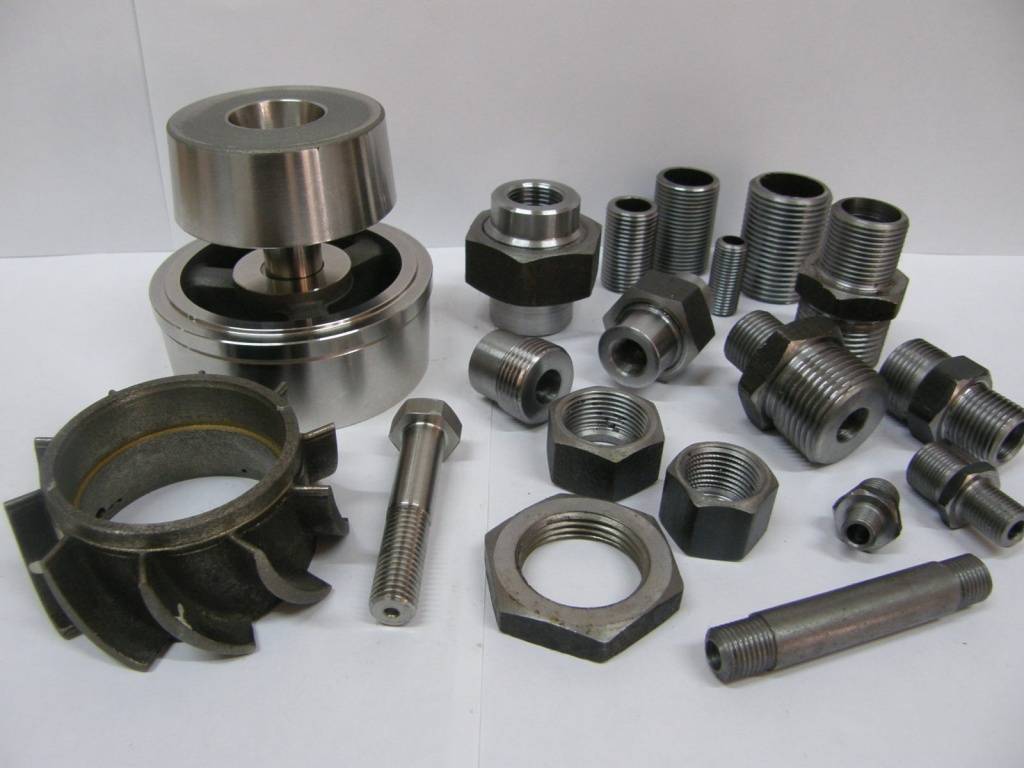

Токарный станок по металлу – это оборудование, предназначенное для обработки чёрных и цветных металлов резанием. Как результат, из металлической заготовки на выходе получается деталь с заданными размерами и характеристиками. Её используют для бытовых нужд или промышленных целей в любой отрасли народного хозяйства. Эти агрегаты обрабатывают преимущественно детали 3-х классов:

• диски (кольца, маховики, диски, зубчатые колеса), диаметр которых значительно превышает длину;

• валы (оси, пальцы, валики, цапфы), длина которых в несколько раз больше их диаметра;

• втулки (гильзы, вкладыши, буксы), имеющие внутренние отверстия.

Помимо этих деталей, станки точат любые заготовки, имеющие цилиндрическую, конусообразную или иную форму тел вращения. Они работают с новыми и бывшими в употреблении деталями.

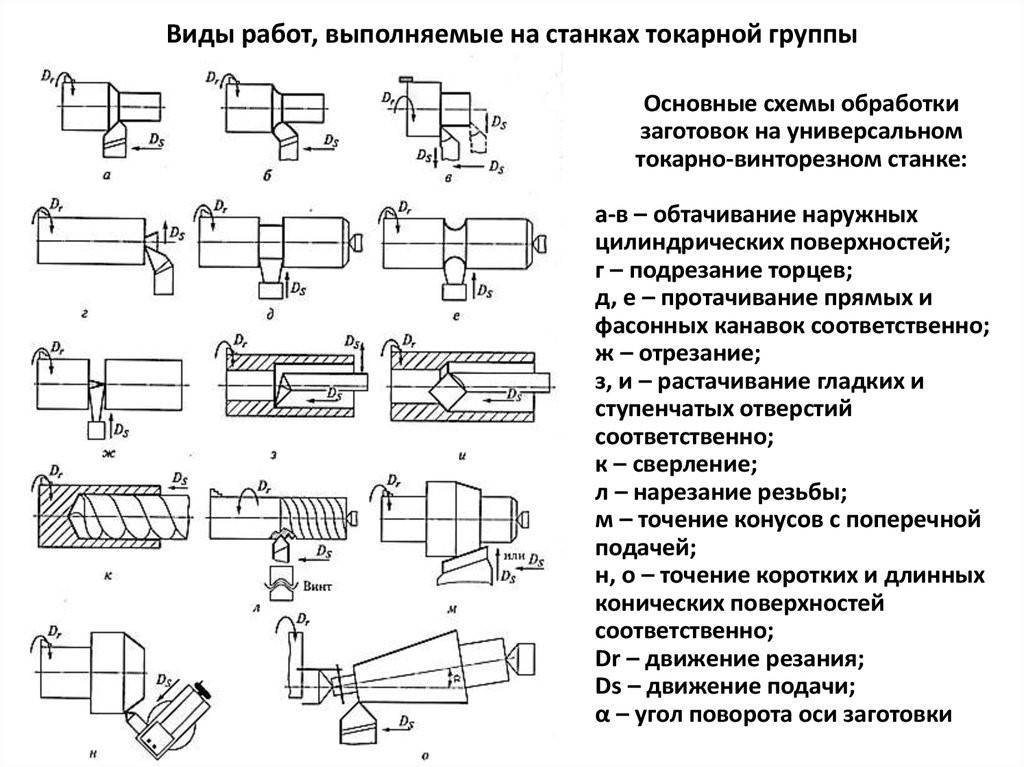

Рабочими механизмами оборудования являются шпиндель, служащий для крепления и вращения заготовки или режущего инструмента, и суппорт, предназначенный для крепления и перемещения резцов, специальных приспособлений для резания металла. С их помощью выполняют основные виды работ:

• обтачивание наружных цилиндрических, конических поверхностей;

• отрезание деталей нужной длины;

• нарезка канавок;

• заточка, шлифование торцов деталей;

• растачивание конических, цилиндрических поверхностей;

• нарезание наружной, внутренней резьбы;

• накатывание рифлёной поверхности, фасонное обтачивание;

• зенкерование;

• сверление отверстий.

Это не полный перечень работ, которые проводятся с помощью токарных станков. О большой значимости этого оборудования для промышленности не стоит и говорить. В домашнем хозяйстве его применяют для заточки инструмента, шлифования, сверления, подрезания деталей, углубления пазов, выполнения резьбы. С таким агрегатом нет необходимости ездить по магазинам, рынкам в поисках новых деталей. Их можно выточить самостоятельно. Станок подходит для гаража, ремонтных и автомастерских.

Конструкция простейшего токарного станка и новейших его моделей состоит их одинаковых деталей и механизмов. Они обеспечивают слаженную его работу, высокую производительность, точность резания деталей.

Цельная литая станина – фундаментальная часть станка. Зачастую она выполнена из чугуна. Имеет большой вес и габариты. Обеспечивает устойчивость к нагрузкам, снижает вибрации при работе оборудования, несет на себе его остальные детали. Внутри станины могут располагаться карманы для инструментов, деталей.

Шпиндельная бабка – состоит из шпинделя и устройства по управлению скоростью его вращения. Шпиндель имеет с одного конца резьбу для крепления детали или заготовки, а с другого – соединение с электроприводом. От его работы зависит качество обработки металла. В современных моделях на шпиндельной бабке установлен дисплей, который отображает скорость вращения детали.

Задняя бабка – подвижная часть станка, которая подводится к заготовке или детали и фиксирует её положение с помощью пиноли. В некоторых моделях она обрабатывает деталь метчиками, резцами, свёрлами.

Суппорт – подвижная деталь, которая обеспечивает удержание резцов и других токарных инструментов на резцедержателе, их перемещение в трёх плоскостях (вертикально, горизонтально, под углом) с помощью поперечных и продольных салазок.

Фартук крепится к передней части суппорта. На нём расположен ходовой винт. Его вращательное движение преобразуется в возвратно-поступательное движение суппорта вдоль станины. Плунжерный насос в нижней части фартука обеспечивает смазку каретки, направляющих суппорта, подшипников, приводных частей.

Производительность токарно-винторезных станков Россия

Станок токарный 16К20 обладает высокой производительностью основного привода, большой надёжностью звеньев кинематических цепей и жёсткостью их основного движения и подач, виброустойчивостью, большие разбросы скоростей и подач делают возможным выполнение на нём высокопроизводительного резания твёрдосплавными и минералокерамическими инструментами.

Токарно-винторезные станки ДИП-300 и ДИП-500 относятся к лобовым станкам, т.е. позволяют обрабатывать сравнительно короткие заготовки большого диаметра.

Конструкционная особенность задней балки токарно-винторезного станка 16В20 предполагает осуществление её поперечного смещения, благодаря этому на подобных станках могут производить обработку пологих конусов. Возможно, соединение нижней части суппорта с задней балкой при помощи специального замка, такое иногда может потребоваться при процессе сверления задней бабкой и использования её перемещения от суппорта.

На токарный станок 1К62 возможна установка следующих люнетов: подвижный, у которого диаметр установки варьируется 20-80мм, и неподвижный, с диаметром установки 20-130мм. В конструкции станка предусмотрен специальный упор, который может ограничивать продольное перемещение каретки, в свою очередь, суппорт устанавливается на передней полке станины. При установлении такого упора скорость движения суппорта ограничивается 250 мм/минуту.

Станок токарный 1к62 является бестселлером российского станкостроения, и чаще всего встречается на вторичном рынке. Современным аналогом станка токарного 1к62 является станок 1В62Г. Токарный станок 1к62 зарекомендовал себя как безотказный, надежный и долговечный станок.

Классификация токарно-винторезных станков Россия

Наша фирма поставляет токарно-винторезные станки такие как: 16К40, SAMAT-400S, 1М63, 1Н65, КА-280, МК6056, СА550, СА564, СА562, ИЖ-250ИТВМ, ГС526У, 1К625Д, 16В20/750, 1В62Г/1000, 1В62Г/1500, 1В625М/1000, 1В625М/1500, 1В625М/2000, дип-300, 1М63Н (дип-300), 163 (дип-300). станок токарный 16к20, станок токарный 1к62, а так же все возможные аналоги. Токарный станок 1к62 является бестселлером Российского станкостроения, и чаще всего встречается на вторичном рынке. Современным аналогом станка токарного 1к62 является станок 1в62г. Токарный станок 1к62 зарекомендовал себя как безотказный, надежный и долговечный станок. В простонародии токарно-винторезный станок с диаметром обработки 600мм. называют дип-300. К станкам дип-300 относяся 1М63Н, CU630, CW6163 и другие. Самым ярким представителем станков типа дип-300 является токарно-виторезный станок Рязанского станкостроительного завод модели 1М63Н. На егодняшний день на вторичном рынке встречается много станков токарно винторезных типа дип-300 после капитального ремонта. Токарный станок 16к20 является аналогом 16В20 и 1В625Г. Токарный станок 16к20 еще называют Дип-200.

В данной категории представленны следующие модели токарно винторезных станков: 16К40, SAMAT-400S, 1М63, 1Н65-5, 1М65, ГС526У-01, 1В62ГУ, 16В20/750, 1В625М/1000, 1В625М/1500, 1В625М/2000, РТ117, РТ817, 16К20, 1К62

Настольный токарный станок — самая недорогая версия исполнения. Чаще всего используются для обработки металлических деталей с максимальным диаметром 100-300 мм и длиной до 800 мм. Такие станки широко применяются в мастерских, учебных заведениях, испытательных лабораториях или на малых производствах. Также подходят и для бытового применения — моделирования и хобби.

Токарные станки по металлу:

место

Ø обработки над станиной	220
РМЦ	525
Макс. обороты	1000
Мощность , кВт	1.10
Напряжение	380В
Масса, кг	230

Настольный токарный станок ТВ-9 предназначен для механической обработки изделий из металлов, древесины и пластмасс. Улучшенные характеристики модели ТВ-9 расширили область применения станка. Помимо образовательных учреждений его охотно приобретают предприятия Министерства обороны РФ, специализирующиеся на выпуске передвижных ремонтных мастерских. В 2004г. ТВ-9 успешно прошел испытания в лабораториях 21 НИИИ Минобороны РФ и таким образом относится к продукции двойного назначения.
