Перепаковка аккумуляторов шуруповерта
Если один или несколько (или все) элементов восстановить не удастся, придется прибегнуть к перепаковке АКБ. Эта процедура представляет собой замену неисправных банок. В некоторых случаях рационально полностью собрать батарею из элементов другого типа.
При частичной замене все виды аккумуляторов боятся перегрева, который может возникнуть во время пайки (особенно, неумелой). Но для Li-Ion элементов перегрев может оказаться критичным – внутри корпусов, кроме химических реагентов, находятся предохранительные устройства (клапан для стравливания излишнего давления и т.д.), выполненные большей частью, из пластика. Если под действием повышенной температуры произойдет их повреждение, дальнейшая эксплуатация будет опасной. Поэтому для замены надо брать аккумуляторы с уже установленными соединительными шинками.
Li-Ion аккумулятор с соединительными шинками.
Еще лучше приобрести готовые сборки АКБ. В этом случае процесс пайки полностью исключен.
Готовая сборка аккумуляторов 18650.
Полная или частичная замена элементов питания
Отбракованные элементы надо удалить из батареи, перерезав соединительные шинки. Вместо них надо приобрести новые банки. Если замена частичная, то покупаются элементы того же типа и той же емкости, в противном случае возникнут проблемы с зарядкой – вновь установленные элементы всегда будут либо недозаряженными, либо перезаряженными по сравнению с остальными банками.
В случае полной замены можно модернизировать АКБ – установить элементы другого типа или повышенной емкости (из-за совершенствования технологий может оказаться так, что это не приведет к увеличению габаритов). Если принято решение об установке банок другого типа, рациональнее применить литий-ионные аккумуляторы.
Переделка под литий-ионные источники питания
Если принято решение о полной замене АКБ, рационально рассмотреть вариант применения литий-ионных аккумуляторов вместо устаревших NiCd или NiMH. Батарею можно составить из широко распространенных Li-Ion элементов типоразмера 18650. Они выполняются в виде цилиндров высотой 65 мм и диаметром 18 мм (банки, оснащенные платой защиты, имеют несколько большую длину). Это решение оптимально для шуруповертов, которые часто используются и работают в условиях положительных температур.
Номинальное напряжение одного литиевого элемента – 3,7 вольт. Количество банок в батарее определяется рабочим напряжением шуруповерта. Так, для 12-вольтового инструмента потребуется 3 литий-ионных аккумулятора. Если взять большее количество банок, то увеличится напряжение. Это приведет к повышению крутящего момента и к снижению ресурса электромеханической части.
Можно попробовать установить элементы в штатный корпус АКБ, предварительно удалив старые аккумуляторы и лишние элементы крепления.
Удаление элементов крепления из корпуса штатной батареи с помощью фрезы.
Если это невозможно – можно сделать новый корпус. Обязательна установка платы балансира – она не даст отдельным ячейкам перезарядиться. При подборе корпуса надо предусмотреть место для этого устройства.
Плата балансировки на 4 ячейки.
Пошаговая инструкция по переделке в отдельной статье: Как перевести шуруповерт на литиевые аккумуляторы
Для закрепления информации рекомендуем ознакомится с методами из видео.
Следует понимать, что даже если батарею удалось оживить, ее ресурс будет ограниченным и проработает она недолго. Поэтому восстановление неисправных аккумуляторов шуруповерта надо считать временной мерой (кроме случая полной замены банок АКБ), и после даже удачной процедуры лучше приобрести новую батарею.
Основные способы восстановления
Несколько методик помогут справиться с вопросом, как можно реанимировать аккумулятор шуруповерта в домашних условиях. Поэтапное выполнение рекомендаций позволит продлить срок службы агрегата.
Пользователи должны помнить, что процесс проходит с предельной осторожностью, а после завершения манипуляций все детали нужно вернуть в первоначальные места
Использование повышенного тока
Прошивка при помощи напряжения и тока, превышающего номинальные показатели, помогает бороться с эффектом памяти, частично восстанавливать утраченный объем.
Замена банок в аккумуляторе
Ремонтные работы требуют новых компонентов, продающихся в специальных магазинах. При покупке «банки» необходимо проверять параметры размеров и объема — они должны подходить к первоначальным элементам.
При процедуре неисправная часть вырезается, на ее место устанавливается рабочая, затем она припаивается. При пайке учитывают несколько факторов:
- процедура проводится максимально быстро — нагрев устройств отражается на их функциональности;
- при присоединении пользуются родными или медными пластинами аналогичных габаритов;
- в процессе отслеживают «плюс» и «минус» — отрицательное значение на предыдущем питании присоединяют к положительному на следующем.
Замена банок
Долив дистиллированной воды
Жидкость подходит только для простейших, а не современных устройств. Испарение влаги связано с перегревом во время работы. Для устранения неполадок и восстановления дистиллированную воду нужно долить.
Алгоритм выполнения несложный:
Проводят разборку аккумулятора и ищут мини-питание. Их количество зависит от марки оборудования. Поиск неисправностей проходит при помощи мультиметра, в работоспособных элементах напряжение равно 1-1,3 В
При пониженном уровне требуется ремонт неисправной части.
Извлекаются проблемные детали с предельной осторожностью руками, без повреждения соединительных пластин. Они необходимы для обратной сборки и закрепления питающих элементов.
На боковом участке просверливается полость с диаметром меньше 1 мм
Она должна располагаться ближе к нижней или верхней части. Сверление затрагивает только стенку, но не внутренние участки батарейки.
Заполнение жидкостью производится через шприц — емкость должна полностью заполниться. В этом положении элемент оставляют на сутки. Через 24 часа проводят зарядку и оставляют на одну неделю.
Дополнительная проверка напряжения и емкости проходит через 7 суток, если оно осталось на первоначальных после ремонта позициях, то отверстие заливается силиконом или запаивается.
Завершается метод сбором аккумулятора с припаиванием соединительных пластинок и последней проверкой работоспособности устройства. При помощи незначительных нагрузок производится полная разрядка. Процедура повторяется трижды (с полным восстановлением и обнулением заряда), с регулярным замером показателей.
Заливка через отверстие
Ремонт и замена элементов аккумуляторов
Методика подходит для всех типов питания шуроповертов. Процесс начинается с разборки аккумулятора, проверки мультиметром исправных и поврежденных деталей с пониженным уровнем напряжения. Вместо неисправных элементов устанавливаются новые мини-батарейки.
После установки их соединяют пластинами, с этой целью пользуются пайкой или точечной сваркой.
Как устранить эффект памяти
Частая недостаточная зарядка и последующая разрядка приводят к возникновению эффекта памяти. Устройство «запоминает» минимальные границы, что вызывает уменьшение емкости. Проблема встречается в Ni-Cd (NiCd), иногда в Ni-MH устройствах. В остальных разновидностях источников питания (литиевых) он отсутствует изначально.
Для решения вопроса с ремонтными работами необходимо провести полную разрядку и зарядку элемента, используя лампочку в 12 В. К ней нужно припаять провода с плюсом и минусом, позже их соединить с контактными клеммами устройства. Чтобы раскачать устройство, необходимо повторить схему не меньше пяти раз.
Эффект памяти
Реанимация с помощью замораживания
Метод с холодными температурами подходит для кадмиево-никельных элементов питания. Процесс подчиняется алгоритму:
- После полной разрядки устройства его помещают в полиэтиленовый пакет и отправляют в морозильник.
- Спустя 10 часов батарейку извлекают и отправляют заряжаться.
- Затем вторично обнуляют заряд и повторяют процесс трижды.
Владельцы оборудования Бош, Интерскол, Штурм Энергомаш и прочих знаменитых брендов должны помнить, что возможность восстановиться присутствует у отдельных элементов. Реанимация некоторых на дому не поможет оживить аккумулятор, вне зависимости от точности выполнения инструкций.
Пайка – самый сложный момент + (Видео)
На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.
Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.
Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.
Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.
Не заряжается аккумулятор
Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».
Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:
- восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
- добавлении дистиллированной воды в электролит;
- замене некоторых или всех блоков батареи.
Проверка и диагностика аккумуляторной батареи шуруповерта
Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.
С помощью мультиметра
После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.
Здесь крышка приклеена
В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.
После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

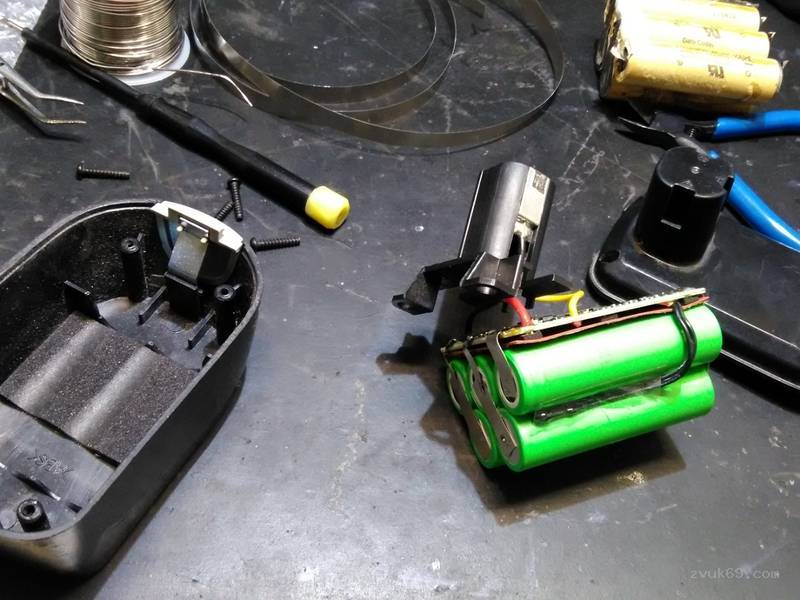

Так выглядит разобранный АКБ
Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.
Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.
Тестирование батареек мультиметром
Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:
- два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
- чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.
Тестирование мультиметром
Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.
Проверка методом нагрузки
Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.
Проверка делается так:
- Полностью зарядить АКБ шуруповерта.
- Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
- Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.
Диагностика с автолампочкой
Полезные советы
Чтобы новый аккумулятор от шуруповерта (любой фирмы) не утратил свою емкость, первые несколько раз его потребуется заряжать на протяжении 10-12 часов. В ходе эксплуатации шуруповерта аккумулятором желательно пользоваться до полного его разряжения. После этого поспешите сразу же подключить его к заряднику и оставьте так, пока он до конца не зарядится.
Ни один из вариантов прошивки не будет эффективным, если речь идет о никель-кадмиевой батарейке, в которой закипел электролит. В указанных деталях неизбежно утрачивается емкость
Покупая новый составляющий компонент питания для АКБ, очень важно проследить за тем, чтобы уровень его емкости и размерные показатели соответствовали родным элементам шуруповерта. В противном случае – установить их будет весьма проблематично, а может и вовсе невозможно. Если ремонтируя АКБ шуруповерта, вы прибегаете к применению паяльника, то вам следует иметь в виду, что работать с ним нужно как можно быстрее
Это правило обусловлено тем, что долгое удержание данного приспособления может привести к губительному перегреву деталей АКБ. Действуйте быстро, но аккуратно
Если ремонтируя АКБ шуруповерта, вы прибегаете к применению паяльника, то вам следует иметь в виду, что работать с ним нужно как можно быстрее. Это правило обусловлено тем, что долгое удержание данного приспособления может привести к губительному перегреву деталей АКБ. Действуйте быстро, но аккуратно.
Если вы решили своими силами отремонтировать аккумулятор инструмента, то вам следует действовать аккуратно и точно. попытайтесь не делать ошибок, чтобы не навредить устройству еще больше. Снимайте и устанавливайте отдельные компоненты бережно, чтобы не навредить другим важным деталям. Если вы сомневаетесь в своих умениях и способностях, то лучше доверьте починку аккумулятора опытным специалистам либо купите новый АКБ и просто установите его в шуруповерт. Поменять эту деталь в таком случае будет очень просто.
О том, как правильно ремонтировать аккумулятор для шуруповерта своими руками, смотрите в следующем видео.
Устройство батареи шуруповёрта
Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.
Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.
Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой
Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.
Как проверить батарейки в аккумуляторе
После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.
Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.
Для восстановления батареи шуруповёрта нужен мультиметр
Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.
Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.
Как выбрать аккумуляторные банки под замену
Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

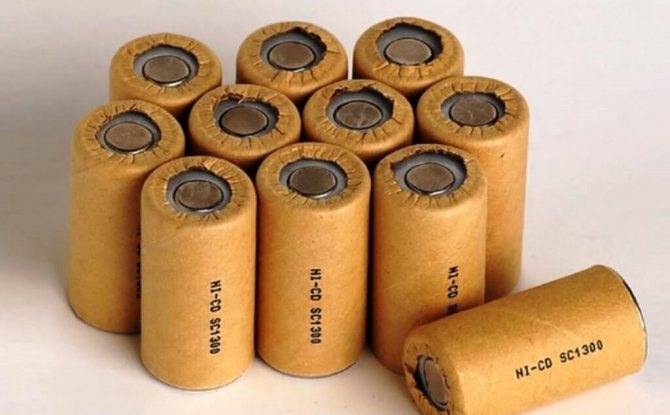

На корпусе банок указаны ключевые параметры
Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.
Пошаговая инструкция по ремонту
В домашних условиях можно самостоятельно реанимировать аккумуляторную батарею шуруповерта. Для этого требуется открыть корпус АКБ и произвести замену элементов (или иначе говоря — банок).
Как разобрать корпус АКБ
Аккумуляторная батарея большинства шуруповертов имеет разборный корпус. Но некоторые производители для предотвращения самостоятельной замены элементов делают корпуса АКБ неразборными. Тем самым они вынуждают владельца приобрести новый фирменный АКБ. В этом случае разобрать корпус без его необратимых повреждений будет очень затруднительно.
Соединение деталей корпуса может быть выполнено с помощью винтов, защелок или клея. В первом случае разделить части корпуса можно, просто выкрутив винты с помощью отвертки.
Если детали корпуса склеены, необходимо осторожно с помощью ножа, раздвинуть детали, просунув в него лезвие. Затем надо расклинить стык, вставив в образовавшийся промежуток любой твердый предмет, подходящий по размеру
После нужно продвигаться по всему периметру корпуса. После того как корпус будет разобран, его детали нужно будет снова посадить на клей.
Находим неисправные ячейки
После того как корпус будет открыт, можно увидеть, что элементы аккумуляторной батареи между собой соединены последовательно. Для того чтобы отремонтировать аккумулятор для шуруповерта, потребуется определить неисправный элемент – обычно это один или два элемента – и произвести замену.
Длительную пайку применять нельзя, так как можно испортить элемент, если его нагреть. Особенно чувствительны к нагреву литий-ионные аккумуляторы. Если нет опыта пайки таких аккумуляторов, можно приобрести на AliExpress аккумуляторы с уже приваренными контактами.
В интернете пишут, что никель-кадмиевые аккумуляторы со временем высыхают и элемент (банку) можно восстановить — просверлить отверстие в ней и с помощью шприца залить внутрь воды. Но данный способ восстановления может привести к повреждению элемента и даже к травме, поэтому рассматривать его не будем.
Для того чтобы найти неисправные элементы, требуется проверить, какое напряжение выдает каждый элемент батареи по отдельности.
Нужно извлечь содержимое корпуса и разложить все элементы на ровной поверхности. Произвести замер напряжения будет намного проще, если обеспечить свободный доступ к каждому контакту элемента аккумуляторной батареи.
Для удобства следует нарисовать на листе бумаги схему и отмечать на ней напряжение каждого элемента. Замер напряжения производим с помощью мультиметра, предварительно выбрав режим измерения постоянного напряжения с низким пределом измерения.
Уровень напряжения для каждого никель-кадмиевого элемента должен составлять от 1,2 до 1,4 В, а для литий-ионных элементов – от 3,6 до 3,8 В.
Затем следует разрядить батарею. Для этого можно подключить к ней нагрузку. Например, лампу накаливания большой мощности или можно собрать батарею и работать шуруповертом до тех пор, пока она не разрядится.
После этого батарея разбирается снова и производится замер напряжения. Если на элементах ранее были определены потери напряжения, при повторном замере показания мультиметра будут еще ниже. Следует заменить элементы, где разность показаний напряжения будет существенной: до 0,5 или 0,7 В для кадмиевых и меньше 2,5 вольт для литиевых.
Подбор элементов для замены
Также на AliExpress можно купить нужные элементы аккумуляторной батареи с уже приваренными с помощью контактной сварки дополнительными контактами. Это значительно упростит процесс замены и снизит вероятность повреждения заменяемого элемента.
Как припаять банки к батарее
Если есть опыт пайки радиодеталей, то замена поврежденного элемента питания (банки) не вызовет трудностей:
аккуратно отсоедините поврежденный элемент, разрезав соединительную пластину
При замене элемента соблюдайте полярность;
затем нужно спаять элементы между собой. Обратите внимание на время нагрева контакта – оно должно быть минимальным, что особенно важно для литий-ионных аккумуляторов. При длительном контакте такой элемент неизбежно выйдет из строя, а также может самовоспламеняться или взорваться
Поэтому движение при пайке должно быть точным и очень быстрым;
после того, как все элементы будут надежно спаяны, нужно их собрать и скрепить между собой скотчем или изоляционной лентой
Процесс сборки аналогичен разборке, но в обратной последовательности. После сборки содержимое укладывается в корпус, и крышка закрепляется шурупами или с помощью клея.
Как разобрать аккумулятор
Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.
Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются разбору отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.
Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение — 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.
На рынке предлагается большое количество недорогих моделей шуруповертов. Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.
Это интересно: Что такое направляющая для дрели, как сделать вертикальный держатель
Банки
Это уже более серьезная причина. Банки – это те самые шесть отверстий, которые находятся в АКБ. Каждая банка содержит в себе свинцовые пластины. Последние помещены в кислотный электролит. В процессе контакта пластин и электролита накапливается электричество, которое в дальнейшем используется для запуска и работы автомобиля. Напряжение в каждой банке составляет примерно 2 вольта. И если одна из банок не будет работать, аккумулятор зарядится только до 10 вольт.
Данные элементы приходят в негодность по двум причинам. Это:
- Испарение электролита. Как это определить? При откручивании крышки можно заметить низкий уровень жидкости. В определенной банке он будет меньше, чем в остальных. Но бывает и так, что испаряется жидкость сразу в нескольких отсеках.
- Осыпание пластины. В такой ситуации уровень электролита может быть нормальным. Но сама жидкость не прозрачная, а черного (почти черного) цвета.
И если в первом случае проблему еще можно попытаться решить путем добавления дистиллированной воды, то при деформации пластин единственный выход – покупка новой АКБ. Отметим, что емкость аккумулятора не упадет после добавления дистиллированной воды. В банках испаряется именно она, а не кислота. Последняя намного тяжелее и остается на пластинах.
Ремонт АКБ шуруповерта своими руками
При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.
Диагностика неисправностей аккумулятора
Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».
- Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.
После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.
- Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
- С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.
Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.
Восстановление батареи шуруповерта
На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.
Заполнение банки АКб дистиллированной водой
Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.
Замена дефектных банок АКБ шуруповерта
Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.
Подключение нового элемента питания АКБ шуруповерта
Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)
При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности
Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.
