Как заточить цепь самостоятельно
Работа правильно заточенным инструментом дает возможность значительно продлить его ресурс. Вне зависимости от типа цепи заточка является основной операцией, позволяющей поддерживать цепь в исправном состоянии.
Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.
Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:
- Под углом 90 градусов к шине в горизонтальной плоскости устанавливается кондуктор с напильником в вырез режущего зуба.
- После этого делается наклон в вертикальной плоскости так, чтобы напильник повторял направление предыдущей заточки.
- 2-3 движениями с усилием делается снятие металла.
- Кондуктор снимается и переставляется на следующий зуб с этой стороны заточки.
- Закончив наводку кромки с одной стороны, напильник и кондуктор переставляется на другую сторону, и процесс повторяется.
Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

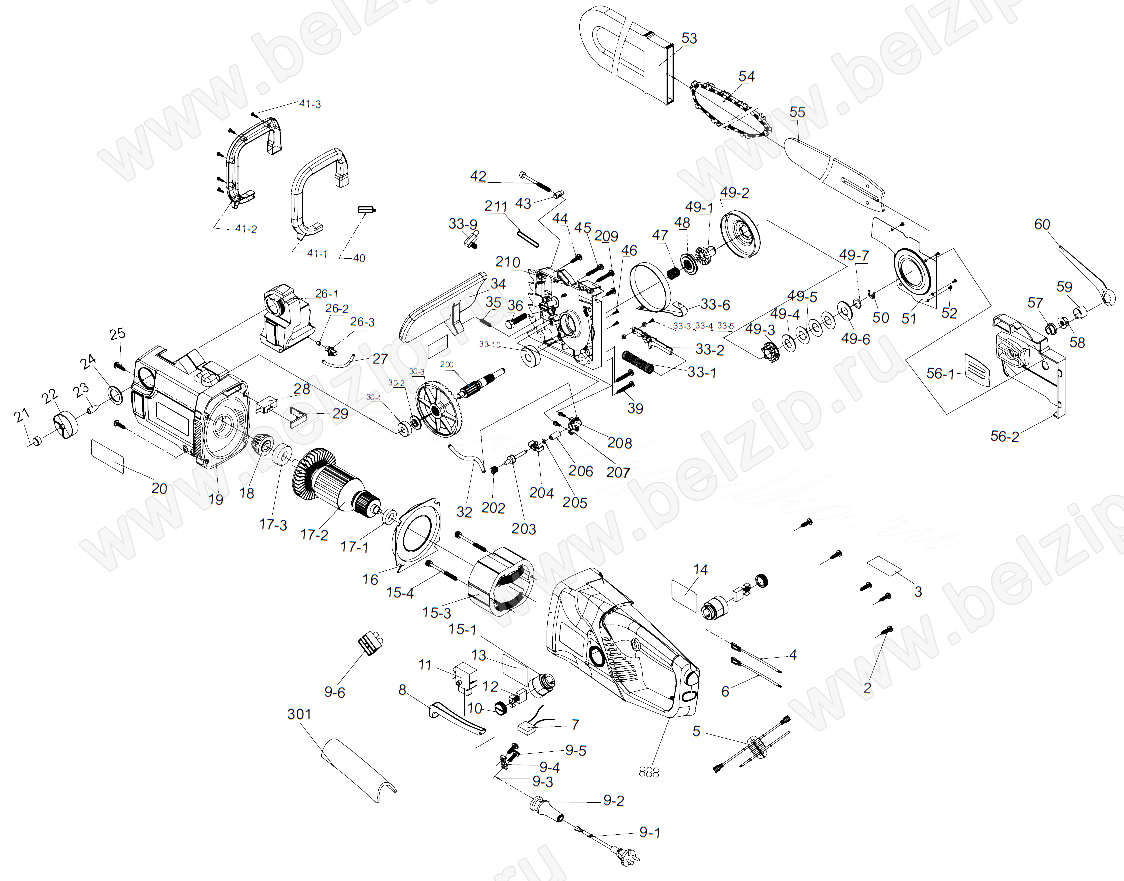

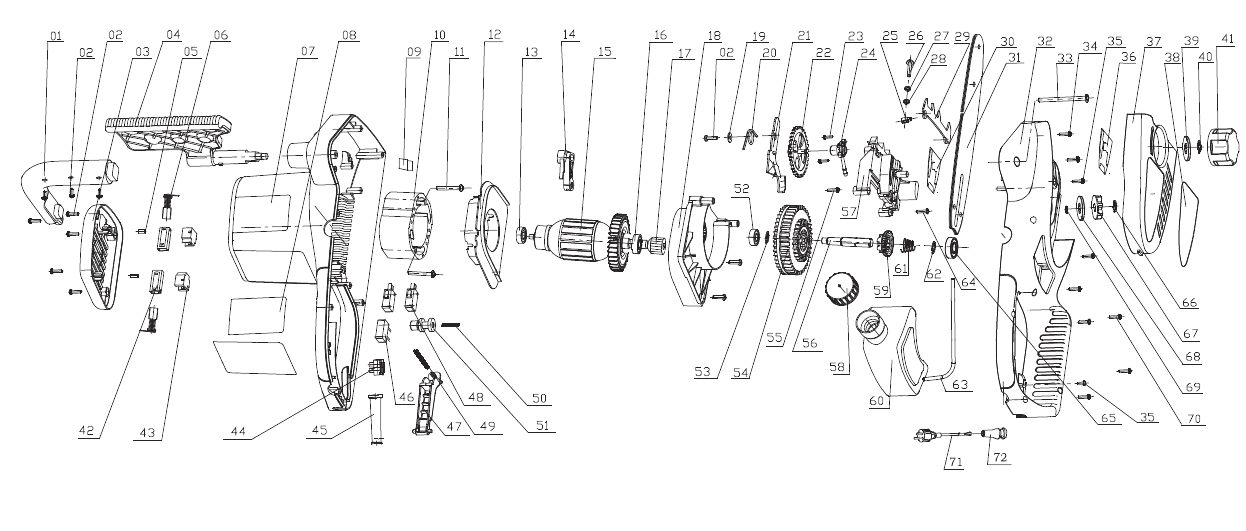

Запчасти для электропилы цепной
Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.
Плавный пуск на пилу
Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.
Масляный насос для электропилы
Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.
Звездочка цепи электропилы
Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки
Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа
При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.
Ротор для электропилы
Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне
Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам
Ведущая шестерня электропилы – как заменить деталь?
Чтобы поменять изношенный приводной элемент, оператору нужно придерживаться следующего порядка действий:
Сначала нужно снять крышку инерционного тормоза и аккуратно вытянуть ее на себя
При этом важно не допускать контакта тормозной ленты с элементами сцепления;
Далее потребуется ослабить гайки, отвечающие за фиксацию крышки электропилы и натяжение режущего органа;
Затем необходимо снять шину и цепь, а также тщательно очистить место их установки от опилок и грязи;
После этого оператор должен зафиксировать поршень, просунув внутрь цилиндра специальный стопор или моток капронового шнура;
Далее нужно начать вращение сцепления. Остановиться необходимо лишь тогда, когда поршень прикоснется к выпускному отверстию;
Затем стопор или моток шнура нужно поместить в отверстие для вкручивания свечи
Чтобы зафиксировать там капроновый шнур, потребуется связать его в несколько узлов;
После этого необходимо открутить гайку штатного сцепления, учитывая, что на ней нанесена левая резьба;
Далее необходимо снять сцепление и демонтировать из него шестерню электропилы;
В конце останется установить вместо старой детали новую и собрать электропилу в обратной последовательности.
Во время замены шестерни нужно внимательно осмотреть остальные элементы привода садового инструмента. Зачастую при поломке детали из строя выходит якорь для электропилы. При необходимости его также потребуется заменить, иначе установка новой шестерни не принесет результата.
Критерии выбора электролобзиков
Основные характеристики профессиональных электролобзиков.
В случае если требуется производить фигурный распил материла или вырезать радиальные и криволинейные отверстия, необходимо приобретение электролобзика.
Этот инструмент представляет собой конструкцию, содержащую электродвигатель, редуктор и кривошипный механизм, с помощью которого режущему полотну придаются возвратно-поступательные движения. Эксплуатация прибора подразумевает плотное прилегание его опорной плитой к разрезаемому материалу. В процессе разреза лобзик продвигают в нужном направлении, для точной работы некоторые устройства снабжены лазерным указателем, помогающим точно контролировать место распила.
Технические данные, на которые нужно обратить внимание:
- мощность;
- глубина пропила;
- угол распиливания.
Мощность приборов находится в диапазоне 400-900 Вт. Если планируется проводить распиливание металла или долгая эксплуатация, то необходимо выбирать мощный вариант.
Глубина пропиливания от 60 до 140 мм. Лучше выбирать электролобзик с заранее высоким показателем глубины, так как могут возникать непредвиденные случаи, когда требуется разрезать материал с большим сечением.
Угол распиливания характеризует возможность производить разрезы под нужным углом. Большинство производителей позволяют достигать значения угла наклона до 45 °.
Какую электропилу выбрать для работы с разными материалами? Для этого нужно учитывать, что специализированные производители лобзиков используют в конструкции маятниковое движение пилы, при этом возможно производить регулировку угла хода пилы во время распиливания различных по составу материалов. Так, например, для дерева нужен максимальный угол хода полотна, а для металла – минимальный.
Все лобзики снабжены возможностью плавного пуска и фиксацией кнопки питания, которые позволяют наиболее точно управлять инструментом.
Как пользоваться электропилой – рекомендации новичкам
Правильная эксплуатация и уход за электропилой – это наиболее важные факторы, от которых зависят сроки эксплуатации выбранного вами инструмента. Помочь в этом сможет инструкция по эксплуатации и ряд факторов, придерживаясь которых, вы сможете работать с техникой, не переживая за ее поломку. К основным правилам по использованию пилы относится:
- регулярно производите заточку пильной цепи – это позволит создавать минимальную нагрузку на мотор инструмента. Особенно сильно от работы с затупленной цепью страдают китайские электропилы – из-за этого их двигатели практически моментально перегреваются;
- правильно храните электропилу – особенно актуальным этот вопрос будет для аккумуляторов, которые должны сберегаться только в теплом и сухом помещении;
- ни в коем случае не используйте пилу при сильных перепадах напряжения в сети – некоторые модели техники не оборудованы защитным реле, что приведет к мгновенному перегреву и выходу из строя мотора пилы. Особенно часто от перепадов напряжения страдают все те же китайские пилы;
- работайте с пилой только в сухом помещении подальше от источников воды и влаги.
Соблюдение всех перечисленных рекомендация поможет вам избежать скоропостижного ремонта своей техники и лишних финансовых затрат.
Использование специального оборудования
Опытные мастера рекомендуют использовать профильное оборудование для укорачивания. Это позволяет качественно провести работу, избежать поломки при последующей эксплуатации инструмента.
Пробойник для заклепок
Рисунок 1 – Пробойники для заклепок для бензопилы Это механическое приспособление, схожее с обычным прессом. В комплектацию входит наковальня, пазы для закрепления пильной гарнитуры с разным шагом зубьев. Для удобства имеются сменные наконечники для выдавливания заклепок. Инструмент предназначен только для разъединения звеньев.
Заклепочно-обкатный станок
Рисунок 2 – Заклепочно-обкатный станок Используется вместе с пробойником для заклепки и прокатки пильной цепи с различным шагом. Глубина пропила гарнитуры может варьироваться от 1,1 до 2 мм. В комплектацию входят вращающиеся вставки, наковальни с маркировкой A или B (разница в шаге звеньев).
Механизм работы – пильную цепь с новым звеном и свежими заклепками крепят в направляющие. После этого участок прижимают валиком к встроенной наковальне, запускают двигатель. Во время вращения он прижимает и раздавливает заклепку. Во время процесса требуется медленно закручивать регулировочный винт. Достоинство заклепочно-обкатного станка – по качеству и прочности клепки не отличаются от заводских, выдерживают большую нагрузку.
Размер полотна
Габаритные характеристики режущей части определяются целями использования агрегата. Для домашних условий надо останавливать выбор на бытовых моделях с длиной шины 300-400 мм. Этого будет достаточно, чтобы быстро обрезать ветки с растущих или поваленных деревьев, произвести заготовку дров на зиму.
Профессионалам лучше подбирать универсальные аппараты с шиной больших размеров. С ее помощью можно пилить толстые деревья и плотный материал. Различия в профессиональном и бытовом оборудовании можно рассмотреть на фото цепной электропилы.
- Компостер садовый — какой выбрать? Обзор лучших видов для дачи (100 фото)
Садовая тачка — инструкция как выбрать готовую, или сделать своими руками. (110 фото)
Мотоблок для дачи — какой выбрать? Обзор популярных моделей, фото, характеристики, рекомендации по выбору!
Как пользоваться цепной электропилой
Многие садоводы-любители, а также профессионалы, которые занимаются работой с деревом и заготовкой древесины пользуются пилами, а особую популярность приобрела цепная электропила. Как понятно из названия рабочая часть у нее цепь, которая во время работы перемещается по шине.
Электропила Karcher CS-330BP
По функциональности электропила ничем не отличается от бензопилы. Разница лишь в типе двигателя и привязанности к месту, где есть розетки с переменным током. Мощности у электрических пил также бывают разными и потребитель может выбирать, основываясь на те задачи, которые он планирует решать с помощью этого инструмента.
Обслуживание и эксплуатация шины
Важной деталью в пильном аппарате бензопилы является шина. Именно от ее исправности, во многом, зависит производительность и качество работы устройства
Преждевременный износ шины, чаще всего наступает из-за неправильной работы автоматической системы смазки. В пильной зоне возникает сильное трение, которое приводит к нагреванию и деформации металла. Как правило, первой выходит из строя ведомая звездочка
Также для предотвращения преждевременного износа важно почаще переворачивать шину – это способствует равномерному стиранию роликов ведомой звездочки
Важно: используйте шину с параметрами, указанными производителем вашей цепной пилы. Это продлит срок службы, как самой пильной гарнитуры, так и всей бензо или электропилы
Основные неисправности шины:
- Деформация или повреждение тела шины;
- Стирание зубьев или полная поломка ведомой звездочки;
- Износ посадочного паза и хвостовика;
- Критические повреждения каналов для подачи масла;
- Поломка или полный износ натяжителя;
Правила безопасного использования цепной электропилы
- Действия следует начинать с внимательного изучения инструкции по работе с электропилой. Перед включением прибора тщательно проверяют исправность проводки, кабеля, розеток. Любой обнаруженный дефект необходимо устранить.
- Подключают электропилу к розетке непосредственно перед началом работы. По завершении вилку кабеля нужно отсоединить. Категорически запрещено оставлять инструмент в подключенном состоянии без присмотра (к нему может добраться ребенок).
- Работать электропилой с деревом необходимо в одиночку, крепко удерживая ее двумя руками. Чтобы избежать непроизвольного выскальзывания рукоятки, следите, чтобы руки были сухими. Настоятельно рекомендуется использовать защитную одежду, очки, каску, перчатки и специальную обувь. При этом нужно обязательно стоять на устойчивом основании (никаких приставных лестниц!).
- Во избежание перегрузки электродвигателя, рекомендуется регулярно подтачивать цепь. Еще одной причиной возрастания нагрузки на мотор является понижение напряжения в сети: из-за этого даже случаются короткие замыкания. Работать при нестабильной подаче электричества разрешается только инструментами со специальной термозащитой.
- Во избежание травм от острой цепи при транспортировке инструмента, на нее надевают специальный кожух. Это легко сделать, используя нажатие пальцами с обеих сторон.
- Для аварийного прекращения работы на рукоятке сбоку имеется специальный блокиратор. Еще один способ быстро остановить вращение цепи – надавить на защитную планку.
- Смена рабочей позиции проводится с обязательным выключением двигателя. При переноске пилы шина с цепью направляется назад: при этом глушитель должен оказаться на обратной стороне.
Виды
Первое, чем отличаются между собой модели электропил, – условия эксплуатации. Различают инструмент для профессионального использования и модели бытового предназначения. Модели первой целевой группы отличает высокая мощность, большой запас прочности. Профессиональной пилой можно отработать целый день (смену), не отключая ее, чем точно не похвастается простая пила для дома.
Бытовые устройства просты и не требуют особого ухода. Они мало в чем уступают профессиональным пилам по дереву. Качество среза и удобство пользования сопоставимы, но домашние модели менее мощные, имеют весьма скромный ресурс. При этом электропила, предназначенная для домашнего использования, выгодно отличается гораздо меньшей стоимостью.
По виду исполнения различают стационарные пилы (устройства на станине, которые не рассчитаны на частые перемещения) и ручной (переносной) инструмент.
Самые распространенные стационарные устройства:
- дисковая пила (циркулярка);
- ленточнопильный станок;
- торцевая стационарная пила;
- кольцевая пила для круглых отверстий.
Стационарные электропилы характеризует простота использования и широкий спектр выполняемых с их помощью работ. В свою очередь ручным инструментом можно работать за пределами мастерской, нет необходимости заносить заготовку в помещение, что зачастую невозможно. Портативность просто необходима на даче, работая на садовом участке, в ходе ремонта.
Существуют различные виды ручных электропил по дереву, среди наиболее популярных:
- цепные;
- дисковые;
- ножовки различных конструкций;
- сабельные пилы;
- электролобзики.
Чаще всего электропилы запитаны от сети 220В, но существуют модели с аккумулятором. Подобный инструмент полезен в случае работы на значительном удалении от дома, поскольку не привязан к розетке. Автономное питание удобно, но большая часть аккумуляторного инструмента имеет малую мощность и очень скромный ресурс.
Полезные советы, как натягивать цепь на электропилу
Установка шины на электрическую пилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электрической пилы, а одним из отверстий на штифт механизма натяжения.
2-ое отверстие на полотне служит для передачи смазки из маслоканала в паз шины.
Установка цепи Цепь натягивают на ведомую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи нужно учесть правильное направление её вращения, которое, обычно, обозначено на самом изделии.
После установки цепи ведомую звездочку пилы закрывают кожухом, прижимающую гайку которого при всем этом закручивают не до упора, чтоб шина не была зажата на сто процентов.
Натяжение цепи Регулирование натяжения цепи на китайских электрических пилах осуществляется с помощью специального натяжного винта, головка которого имеет шлиц под отвертку. Размещен он с торца корпуса устройства. Для более сильного натяжения цепи его крутят по часовой стрелке.
Натяжной винт крутят до того времени, пока не пропадет провисание цепи. После чего её вручную прокручивают на шине по направлению к корпусу электрической пилы. Это нужно для того, чтоб расправить зубья цепи в пазе шины.
Если цепь после прокручивания ослабела, то её подтягивают опять. После чего шину берут за её свободный конец, поднимают его ввысь до упора и в таком её положении опять избавляют провисание цепи.
На завершающем шаге стопроцентно закручивают прижимающую гайку на кожухе, закрывающем ведомую звездочку пилы. Шину при всем этом задерживают в приподнятом положении. Верно натянутая цепь должна свободно выниматься руками из пазов шины с 2-ух её сторон приблизительно на 3-4мм, а при опускании ложиться назад в пазы.
Проверка натяжения после работы Когда цепь натянута, то совсем проверить качество её натяжения можно только после маленького эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.
Часто после пробных пропилов цепь на шине электрической пилы слабеет. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.
Если такое вышло, то цепь нужно опять подтянуть, за ранее незначительно ослабив прижимающую гайку на кожухе и подняв свободный конец шины ввысь. Электрическую пилу, очевидно, перед этим нужно отключить от сети.
По окончании регулировки натяжения цепи всегда инспектируют, идет ли она в подходящем направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку запуска, и толкают за зубья вперед отверткой. Если она незначительно двигается по инерции, то все нормально.
И последнее. Категорически нельзя регулировать натяжение пильной цепи нагретой либо несмазанной, по другому существует риск её разрыва при следующей работе.
Полная версия советов по натягиванию пильной цепи на бензо- и электрическую пилу.
Получайте на почту выборку новых самоделок. Никакого мусора, только полезные идеи!
Заполняя форму вы соглашаетесь на обработку индивидуальных данных
Как заточить цепь самостоятельно?
Сложно поверить, но чуть ли не половина поломок возникает из-за тупой цепи. Она тянет за собой увеличение нагрузки на мотор, его перегрев и преждевременный износ. При тупо пилящей ленте ломаются шестерни редуктора, ведущая звездочка, подшипники и т.д. Первый признак затупления – темные и мелкие опилки. Зубья не могут снять нужный слой, поэтому стружка измельчится. Если осмотреть такую пилу, то можно увидеть дефекты на кромке и даже оторванные кусочки. Мастера советуют затачивать пилу как можно чаще. Если затянуть с этим процессом, то нужно будет отдавать устройство в мастерскую. Заточка пилки в домашних условиях возможна на специальном станке или вручную. Если делать заточку регулярно, то можно справиться самому, соблюдая правила:
- Заточку нельзя выполнять непосредственно на земле, так как грязь может забить бороздки с маслом.
- Используют приспособления для заточки: напильники (круг и овал) оправку и калибр.
- Угол заточки должен быть больше 30 градусов.
- Напильник должен слегка выступать над зубом.
- Зубья точить по одному, прокручивая ленту.
- Заточив зубья, с помощью калибра, следует выправить резы (выступы, которые отвечают за углубление в процессе пиления).
- Если резы чуть выступают за линию зубцов, то их можно просто спилить напильником.
Как видим, устранение неполадок есть легкое, а есть и сложное. Помните, что при правильной эксплуатации и уходе, потребности в ремонте будут возникать намного реже.
Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.
