Резьбовые заклепки: виды, размеры, приспособления, как установить

Заклепочник гармошка жабка принцип его применения

Принцип работы заклепочника гармошки достаточно простой и незамысловатый

При его использовании важно учитывать, что для склепывания должно быть достаточно свободного места. Длина инструмента в разжатом положении достигает 80 см. Принцип применения инструмента следующий:

Принцип применения инструмента следующий:

Для начала необходимо установить в прибор заклепку шпилькой внутрь
Полностью разжать рукоятку
Установить заклепку в отверстие
Произвести сжатие механизма в виде гармошки
Извлечь из патрона инструмента оставшуюся шпильку

Подробное видео описание ниже.

https://youtube.com/watch?v=gwOmr_n7vQE%3F

Достоинство жабки в том, что оператору необходимо меньше прилагать усилия, чем при работе с инструментом, имеющий одну подвижную и неподвижную рукоятку.

Как заклепать заклёпку без заклёпочника

Весь существующая галантерейная фурнитура отличаются способом крепления, материалом изготовления, внешним видом, а также своим назначением: декоративным и (или) функциональным. Виды заклёпок

Фурнитура, крепящаяся к одежде, к обуви способом клепания, многообразна по своей форме и по конструкции.

Хольнинены – эта разновидность крепежа наиболее распространена в изготовлении джинсовой одежды.

Заклёпки, используются как крепеж, а также для декора одежды и её аксессуаров. Нередко заклёпки совмещают две эти функции.

Кнопка-застёжка для одежды или турникетная кнопка.. Этот вид застёжек разнообразен, используется в производстве практически любых вещей – рубашек, курток, сумок, кошельков, обуви и т.д. Кнопки «Альфа», как их еще называют, бывают различных форм: Cap, Socket, Stud, Post.

Блочки – специальный вид фурнитуры, предназначенный для сохранения ткани изделия в местах соединения с помощью шнуровок. Неизменная фурнитура обуви, ремней, рюкзаков и т.п. вещей. Могут выполнять простую крепёжную функцию. Иногда используют как элемент дизайна.

Люверсы – несут те же функции, что и «блочки». Отличаются от последних дополнительным конструктивным элементом.

Резьбовой заклепочник

Во время деформации фиксатора задачей заклепочника является сохранение внутренней резьбы. Если этого не сделать, тогда инструмент невозможно будет извлечь обратно. Резьбовой заклепочник можно использовать не только для металлических, но и для пластиковых заготовок. Это связано с минимальной нагрузкой, которую оказывает фиксатор после деформации на материал. В современной практике применяются ручные и пневматические заклепочники.

Виды

Резьбовые фиксаторы можно найти в ассортименте многих производителей инструмента. Чаще всего встречаются заклепочники с ручным механизмом фиксации. Это связано с их относительной дешевизной. Усилие им прикладывается по принципу рычага. Благодаря удлиненным рукояткам и механизму усилие от мышц пользователя передается на крепежный элемент. При желании заклепочник для резьбовых заклепок можно собрать самостоятельно, т. к. его механизм не слишком сложный. Среди ручных экземпляров выделяют:

одноручные;
двуручные.

Первый подходит для заклепок, диаметр которых не превышает 5 мм, а второй для заклепок в 6,4 мм. Это связано максимальным усилием, которое можно приложить к конкретному инструменту. Пневматические заклепочники часто используются на производствах. Они дают возможность в несколько раз увеличить скорость обработки деталей. Но такой прибор требует дополнительные модули для нормального функционирования. Основным является компрессор для нагнетания сжатого воздуха.

Способ использования

Работа с таким заклепочником не требует особых навыков и умений, важно просто понимать принцип. Первым этапом идет подготовительный

Его задачей является приведение поверхности деталей в требуемое состояние. Чтобы фиксация была надежной, поверхности должны быть ровными и прилегать друг к другу без щелей. В некоторых случаях понадобится использование шлифовальной машины или напильника, чтобы убрать остатки краски или заусенцы. Следующим шагом делается отметка в месте, где будет располагаться отверстие. Для этого можно использовать чертилку и кернер, который создаст небольшое углубление для сверла, чтобы оно не соскакивало со своего места.

Далее сверлится отверстие. Это ответственный этап, т. к. оно должно быть строго перпендикулярным без перекосов. Если не соблюсти этого требования, тогда будет сложно вставить заклепку

Важно правильно подобрать сверло. Его диаметр должен быть несколько больше диаметра заклепки

Если есть необходимость в установке заклепки с диаметром в 6,4 мм, тогда сверло должно быть 6,2 мм. Длина заклепки должна быть на несколько миллиметров больше ширины деталей, которые будут фиксироваться. Головка заклепочника помещается внутрь и производится сжатие крепежа. Усилие должно быть максимальным, чтобы фиксация была надежной. Обзор такого инструмента можно посмотреть ниже.

Самостоятельная сборка инструмента

Нет особых сложностей в сборке резьбового заклепочника своими руками. Для этого понадобится болт и гайка. Резьба болта должна иметь такой шаг и диаметр, чтобы свободно заходить в заклепку. Гайка фиксируется на болт, чтобы ее не заклинило во время работы, можно использовать небольшой подшипник, который также надевается на болт. Суть использования сводится к тому, что болт помещается внутрь заклепки. Гайка откручивается до тех пор, пока не зафиксирует головку заклепки, после этого необходимо начинать вращение болта. По мере его прохождения заклепка будет сжиматься и фиксировать детали. Чтобы было проще пользоваться инструментом, можно взять болт с внутренней шестигранной головкой, в которую можно вставить рычаг.

Недостатком такого прибора является сложность его использования. В некоторых случаях болт может заклинить в крепеже и его сложно будет выкрутить. Такой эффект появляется в тех случаях, когда болт изготовлен из мягкого материала. Самодельный резьбовой заклепочник отлично подойдет для одноразового применения. Если есть потребность постоянной работы с резьбовыми заклепками, тогда лучше обзавестись заводским инструментом. Видео о самодельном заклепочнике есть ниже.

На какие еще моменты требуется обратить внимание

Чтобы правильно выбрать заклепку, потребуется учесть и такие моменты, как:

Прочность заклепки на разрыв и срезание;
Взаимовлияние скрепляемых материалов и материала, из которого заклепку изготовили. Оптимальным вариантом всегда считается взять те же самые материалы. Например, во избежание образования гальванопары;
Геометрические параметры заклепки, а также некоторые другие моменты, которые относятся к особо специализированным случаям.

Каждый из этих пунктов заслуживает отдельного подробного рассмотрения, однако в рамках данной статьи всему уделить внимание просто невозможно. Итак, следуя вышеприведенным рекомендациям, можно будет обеспечить качественное и долговечное соединение при помощи правильно подобранных вытяжных заклепок

Итак, следуя вышеприведенным рекомендациям, можно будет обеспечить качественное и долговечное соединение при помощи правильно подобранных вытяжных заклепок.

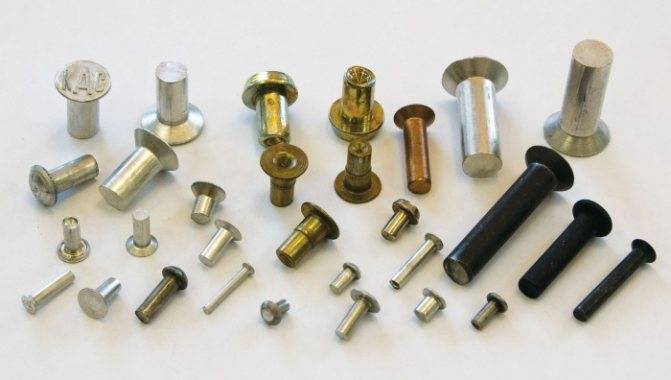

Виды заклепок

Соединение, которое получено с использованием заклепок является неразъемным. Внешний вид такого рода сочленений может отличаться. Это зависит от того, какие заклепки использовались в процессе. Внешний вид определяется условиями, в которых будет эксплуатироваться конкретное соединение. Чаще всего от соединения с заклепками требуется герметичность, чтобы вода или холодный воздух не попадал внутрь предмета или помещения. Чтобы добиться такого результата, заклепки часто располагают в несколько рядов. Их монтаж производится с использованием ручных или электрических инструментов. Ручные заклепочники дают возможность выполнить ограниченный объем работы в определенные сроки. С электроинструментом, объемы и качество возрастает.

Обратите внимание! В продаже доступны различные насадки для дрелей и шуруповертов, которые позволяют быстро смонтировать заклепку. Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки

С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов

Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки. С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов.

Заклепки различаются по способу фиксации и инструмента, который для этого понадобится. Изначально крепежный материал представлял собой небольшой цилиндр из металла. Чтобы зафиксировать детали с его помощью, необходимо было получить доступ к двум сторонам детали. Основным инструментом служил молоток, которым производилось расклепывание. Самым распространенным вариантом на данный момент является использование трубчатого крепежа или вытяжных заклепок. Фиксация с их помощью производится ручным или автоматическим заклепочником, который вытягивает шток с утолщенным наконечником. Последний и развальцовывает одну из частей. При этом не требуется доступ со второй стороны.

Другим вариантом, который сегодня широко применяется в производстве, являются винтовые или резьбовые крепежи. По внешнему виду фиксаторы напоминают полую трубку, в которой есть резьба. Для ее обработки понадобится особый заклепочник. В него монтируется стержень, а сам он помещается внутрь заклепки. После сдавливания рукоятки внешняя часть заклепочника удерживает фиксатор внутри, не давая ему сместиться. При этом происходит вытягивание стержня, который сжимает заклепку, увеличивая ее диаметр и плотно стопоря в отверстии. Такой способ монтажа можно без особых сложностей разделить на двух рабочих. Один из них сверлит отверстия и вставляет клепки, а второй обжимает их инструментом.

Порядок установки резьбовой заклёпки гайки:

Подберите подходящий инструмент.
Подготовьте рабочую поверхности, просверлив отверстие подходящего диаметра.
Накрутите заклёпку (A) на резьбовой шток (B). Если вы устанавливаете заклёпку открытого типа, резьбовой шток должен выступать из тела заклёпки на 1 мм . Если же вы работаете с заклёпкой закрытого типа, вкрутите резьбовой шток инструмента в тело заклёпки до упора.
Отрегулируйте головку инструмента (C) так, чтобы она вплотную прилегала к заклёпке, накрученой на резьбовой шток. Зафиксируйте головку контргайкой (D).
Введите заклёпку в отверстие и установите её. В процессе установки заклёпки формируется обратная головка.
По завершении процесса установки, выкрутите резьбовой шток инструмента из тела заклёпки.
Заклёпка установлена. Полученное резьбовое отверстие готово к использованию.

В случае установки заклёпки с потайным буртиком, необходимо предварительно обработать отверстие зенковкой с углом 90°. Зенкование необходимо выполнить таким образом, чтобы после установки головка заклёпки выступала над рабочей поверхностью примерно на 0,1 mm — это обеспечит прямой контакт деталей после сборки. Если материал, в который устанавливается заклёпка слишком тонкий для зенкования, используйте заклёпку с малым буртиком.

Дедовский способ как установить резьбовую заклепку без заклепочника?

Продолжая тему резьбовых заклепок, хочется рассказать вам один интересный способ, который поможет вам обойтись без покупки дорогостоящего заклепочника.

Правда, сразу стоит оговориться, что процесс несколько трудоемкий. Поэтому, если у вас много заклепок, которые нужно расклепать, тогда все-таки лучше воспользоваться «услугами» заклепочника.

Для тех же, у кого буквально две-три резьбовые заклепки ждут своего часа, то этот способ для вас.

Сама заклепка .
Дрель или аккумуляторный шуруповерт .
Болт или винт .
Одна соединительная гайка или 3 простых.
Увеличенная шайба.

Вам нужно просверлить отверстие и поставить туда заклепку — это по умолчанию. Итак, сам монтаж происходит буквально в несколько этапов:

1. Накручиваем одну соединительную или три обычных гайки на болт/винт.

2. Ставим туда увеличенную шайбу.

3. Вкручиваем в заклепку.

4. Шуруповертом или дрелью закручиваем болт/винт, тем самым мы вытягиваем скрытую часть заклепки.

5. Откручиваем винт/болт.

Вот и все. Все очень просто, согласитесь?

Удачных вам экспериментов! А также подписывайтесь на канал и ставьте лайки. Впереди еще много всего интересного, в том числе и эксперименты.

Как поставить резьбовую заклепку

Технология установки практически повторяет монтаж вытяжной заклепки. Процесс выполняется поэтапно. Рассмотрим два варианта:

1. Как ставить резьбовые заклепки заклепочником:

в скрепляемых деталях сверлится отверстие требуемого диаметра;
шпильку заклепочника вворачивают в метиз и устанавливают его внутрь просверленного канала;
рабочий стержень вовлекается в корпус инструмента, в это время безрезьбовой участок заклепки самопроизвольно сжимается, прочно фиксируя метиз в отверстии.

2. Как клепать без инструмента:

для установки надо приготовить – резьбовую заклепку, дрель, винт или болт, одну соединительную гайку (или три обычных), шайбу увеличенного размера.
гайки накручиваются на винт, следом идет шайба, затем резьбовая заклепка;
созданная конструкция вставляется в заранее приготовленное отверстие;
дрелью закручивается винт (если в работе болт, то пользоваться надо гаечными ключами) до вытягивания скрытой части заклепки;
винт или болт выворачивают, вставка остается на месте.

Как видим, поставить резьбовую заклепку без специального инструмента можно. Однако такой способ лучше использовать в случае острой необходимости или для установки малого количества метизов. При средних и больших объемах работ надежнее пользоваться заклепочником.

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
Установка таких заклепок происходит полностью механическим способом без применения сварки.
При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

Резьбовыезаклепки (прайс-лист)

Обзор видов

Гаечные или винтовые заклепки предлагаются на рынке в широком ассортименте. У каждой разновидности данного изделия имеются свои особенности и преимущества, а также сфера применения. Поэтому для начала необходимо разобраться с характеристиками, чтобы сделать верный выбор. Заклепки отличаются своей конструкцией, а именно внутренней резьбой, так как она формирует пояс замыкания во время сжатия.

Отличают данные изделия по типу головки и виду резьбы. Гаечная заклепка М4 – 8 имеет неразборное соединение, поэтому подходит только для условий, где движения ограничены, если невозможно получить доступ к обратной части детали. Винтовой образец относится к разряду разборных заклепок. Профиль ножки также отличается у разных изделий – шестигранный и круглый. Вид бурта может быть открытым, закрытым, потайным, малым и большим, что также следует учитывать при выборе крепежного элемента.

Шестигранная заклепка предназначается для крепления листовых профилей друг с другом. Такая гайка имеет вид втулки с внутренней резьбой. Данный элемент является отличной альтернативой сварным соединениям, поэтому можно крепить изделия с тонкостенным материалом. Зачастую применяется в производстве мебели, электрических устройств, кондиционированных систем и изготовлении металлических шкафов. Глухая гайка предназначена для создания резьбы во время использования винтов, шпилек и болтов. Если требуется герметичность крепления, лучше выбирать этот вариант. Благодаря стандартным бортикам предотвращается деформация материала основания, так как площадь соприкосновения большая. Чтобы установить такую заклепку, необходимо просверлить отверстие.

Закладные гайки применяются в том случае, когда нет крепежного элемента. Если отверстие имеется, но резьба отсутствует, выручит данное изделие. Однако здесь потребуется наличие специального инструмента, который предназначен для работы с глухими гайками. Наиболее распространенной формой клепальных гаек является цилиндрическая. Это крепкий элемент, с которым легко работать.

Заклепки гаечные (rivet nuts)

В компании ПрофКрепеж Вы можете купить оптом заклепки гаечные (заклепочные гайки, резьбовые заклепки, заклепки-гайки).

Заклепка гаечная – один из новых элементов крепежа, который завоевал популярность и получил широкое распространение за лёгкость монтажа, за его удобство и надежность при эксплуатации в узлах стальных конструкций.

Заклепка гаечная представляет собой цилиндрическое, полушестигранное или шестигранное тело с внутренней метрической резьбой.

Назначение заклепки гаечной

— для создания резьбового разъемного соединения, такого, которое можно легко разобрать и собрать без нарушения конструкции или составных частей конструкции (к разъемным соединениям можно отнести, например болтовое, винтовое, шпилечное, шурупное, шпоночное);

— для эксплуатации в узлах стальных конструкций, изделиях строительного и общемашиностроительного назначения, автомобилестроения, пищевой промышленности, электротехнической промышленности.

Нормативная документация

Заклепка гаечная представляет собой цилиндрическое, полушестигранное или шестигранное тело с внутренней резьбой под метрические размеры.

Нельзя путать заклепки гаечные резьбовые с вытяжными заклепками. Вытяжные заклепки служат для создания неразъёмного соединения!!!

Причина такого многообразия с названиями можно объяснить отсутствием ГОСТ, стандарта ISO или DIN на гаечные заклепки.

ТУ 1680-001-10702513-2019

Установка

Производится специальным инструментом — заклепочником, с помощью которого производится монтаж заклепки в заранее просверленное или пробитое специальным оборудованием отверстие в конструкции

Для надёжного крепления важно правильно сделать монтажное отверстие под необходимый тип и размер заклепки в соответствии с рекомендациями производителя

Следует обратить особое внимание на толщину детали конструкции, в которую производится установка. Это нужно для правильного распора заклепки (образования «юбки» с обратной стороны). Существуют 2 длины заклепки: первая и вторая длина

Разница в диапазоне толщин — меньшем и большем

Существуют 2 длины заклепки: первая и вторая длина. Разница в диапазоне толщин — меньшем и большем.

Образовавшаяся деформированная часть («юбка») должна плотно прижиматься к детали, без зазоров и перекосов.

Далее в установленную заклепку с требуемым моментом затяжки вкручивается резьбовая шпилька или обычный болт с метрической резьбой, который непосредственно удерживает скрепляемые детали конструкции между собой.

Преимущества

Одними из главных преимуществ заклепок гаечных являются:

отсутствие необходимости в дальнейшем применять: традиционные болты с гайкой (особенно неудобный вариант, если существует сложность с доступом к обратной стороне несущей конструкции — установка «вслепую») или использование сварки, требующей навыков высококвалифицированного специалиста.

при установке не повреждается заранее обработанная поверхность детали, если она с покрытием или окрашенная.

В результате, получается аккуратная, эстетичная точка крепления, которая обеспечивает надежное соединение, удобный и быстрый монтаж, и демонтаж прикрепляемого элемента конструкции.

Материалы заклепок гаечных

Углеродистая конструкционная сталь с гальваническим цинковым покрытием для эксплуатации в неагрессивных и слабоагрессивных средах.

Коррозионностойкая (нержавеющая) сталь — легированная сталь с большим содержанием хрома (не менее 12%) и никеля для эксплуатации в неагрессивных, слабоагрессивных, среднеагрессивных и сильноагрессивных средах.

Резюме

Как видно, каждый вид заклепок выполняет свою роль и является необходимым. Если обычные могут быть заменены вытяжными, то резьбовые являются уникальными в своем классе и дают возможность установить дополнительное оборудование там, где сложно использовать какой-либо другой метод фиксации. Диаметр фиксатора подбирается в зависимости от потребностей. Заводские заклепочники для резьбовых элементов чаще всего поставляются в пластиковом кейсе для большего удобства хранения. Если есть потребность в установке компонентов больших диаметров, тогда лучше подойдет модель с двумя рукоятками.

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

Несложная технология установки. Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации. Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Разновидности резьбовых заклепок

По материалу изготовления

Медные.
Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

Стальные.
Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

Гаечная (М4 – 8) – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
Винтовая (М3 – 16) – разборного типа.

Круглый.
Шестигранный (для исключения проворачивания в посадочном гнезде).

По назначению

Электропроводящие.
С повышенным усилием (или вдавливания, или растяжения).
Для высокогерметичного соединения.
С увеличенной головкой.
С резьбой дюймовой.
С метками (позволяют производить визуальную идентификацию).
С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Специфика работы с крепежом

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

Алгоритм действий для гаечной заклепки:

Высверливание отверстия в материале. Установка резьбовой заклепки в спец/инструмент. Помещение по месту (в отверстие). Сдавливание (сжатие) крепежной детали.

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Стоимость

Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).

Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).

Резьбовые заклёпки применяются, когда требуется надёжно соединить различные детали. Особенно часто такая необходимость возникает при монтаже изделий, которые в процессе работы будут подвергаться значительным вибрационным нагрузкам.

О том, как установить резьбовые заклепки, а также о применяемом для выполнении такой операции инструменте будет подробно рассказано ниже.

Особенности

Изначально стоит напомнить, что еще сравнительно недавно именно заклепки являлись одним из наиболее распространенных типов метизных изделий. На сегодняшний день, невзирая на активное внедрение передовых технологий и инновационных технических решений, актуальность подобного крепежа сохраняется во многих современных сферах. Отдельного внимания заслуживают конструктивные особенности и принцип работы резьбовых заклепок

Важно учитывать – независимо от разновидности, работают они одинаково

По своей сути, все заклепки представляют собой крепежные элементы в виде втулки с закладной головкой. С другой стороны присутствует замыкающаяся в процессе сборки головка. Если сравнивать более привычные многим вытяжные и рассматриваемые крепежные приспособления, то станет понятно, что последние отличаются, прежде всего, наличием резьбового элемента. Речь в данном случае идет о компактной конструкции в виде втулки (стержня), имеющей цилиндрическую или же шестигранную форму. Верхняя ее часть оснащена опорным бортиком, а нижняя имеет резьбу.

Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений

Максимальная простота применения.
Прочность создаваемых соединений, в том числе, при необходимости монтажа конструкций из хрупких элементов. Имеется в виду, например, тонкое листовое железо, даже незначительная деформация которого в процессе сборки недопустима.
Возможность качественной односторонней фиксации. Этот момент максимально актуален в ситуациях, когда общая толщина скрепляемых деталей превышает длину метизного изделия. В таком случае резьбовые заклепки способны обеспечить надежный монтаж без потерь для эксплуатационных показателей конструкции.
Сохранение прочности крепления в течение длительного времени.
Полное отсутствие химической и механической агрессивности.
Сохранение лакокрасочного покрытия поверхностей соединяемых деталей.
Возможность прочного соединения конструктивных элементов, выполненных из разных материалов.
Отсутствие каких-либо напряжений, имеющих механический характер.
Возможность многократного демонтажа с повторной установкой крепежных элементов.

На данный момент все чаще отдают предпочтение сварным швам, спайкам или же склейкам. Однако, невзирая на все неоспоримые преимущества подобного рода соединений, в некоторых ситуациях единственным рациональным выходом остается применение заклепок с резьбовым элементом. Помимо всего перечисленного выше, следует отметить, что такие приспособления способны выдерживать существенные термические нагрузки.

Также резьбовые заклепки не становятся причиной структурных изменений монтируемых деталей, чего нельзя сказать о той же сварке. Данный момент очень важен при сочленении разных материалов. И не стоит забывать, что описываемые метизные изделия при необходимости обеспечивают сохранение подвижности элементов конструкции.

Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.

На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров.
В подавляющем большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок.
Выполнение работ сопровождается достаточно ощутимым шумом.

Резьбовые заклепки
