Ручной клёпальник. Гарантия надёжного соединения!

Соблюдение технологии выбора и установки заклепки

Длина заклепки рассчитывается как сумма диаметра заклепки и толщины скрепляемых материалов. Например: толщина скрепляемых материалов 4,0 мм, диаметр заклепки 4,0 мм. Длина заклепки = 4,0 + 4,0 = 8 мм.

Просверлите отверстие под заклепку

Диаметр отверстия указан в таблице производителя заклепок.

Так же можно пользоваться правилом — Диаметр отверстия = диаметр заклепки + 0,1 мм. Например: диаметр заклепки 4.0 мм, Диаметр отверстия = 4.0 + 0.1 = 4.1 мм.

Листовую сталь небольшой толщины удобно сверлить двусторонними сверлами, они имеют короткую рабочую часть.

Установите на заклепочник соответствующую оснастку

Установите соответствующую насадку для вытяжных заклепок, шпильку и мундштук для гаечного заклепочника. Если установлена не соответствующая насадка, это может привести к заклиниванию ножки заклепки и последующему ремонту заклепочника.

Установка заклепки в материал

Установите заклепку в заклепочник, затем вставьте заклепку в отверстие под углом 90 градусов, произведите клепание.

Важно!

Инструмент в процессе клепания должен быть строго под углом 90 градусов к материалу, заклепка должна быть полностью вставлена в отверстие. Если не соблюдать это правило, заклепка будет установлена не ровно и соединение материалов будет не плотным, из-за чего может произойти заклинивание ножки в заклепочнике.

При установке заклепки гайки не перпендикулярно материалу происходит заклинивание резьбовой шпильки в заклепке или поломка шпильки.

Как выбрать заклепочник: производители и цены

При выборе конкретной модели многие опираются на цены. Вот только разброс очень большой — есть очень дешевые и, практически один в один по внешнему виду, но в разы дороже. Даже в десятки раз дороже. Сразу стоит сказать, что даже для разовых работ, покупать совсем дешевый заклепочник — слишком рисковать. Он может совсем не работать или работать через пень-колоду.

Если вы хотите только заклепать забор, например, даже в этом случае вам придется установить не одну сотню заклепок. Если придется разбирать инструмент после каждых 2-3 заклепок, вам это точно не понравится

Чтобы выбрать заклепочник, который работает нормально, обращайте внимание на средний ценовой диапазон

• Stanley MR 99. Stanley — старейшая американская компания.
• NOBUS. Недорогой инструмент, надежно работает.
• Gesipa. Известная фирма, но не все ее хвалят. Однозначно есть более дешевые, работающие, как минимум, не хуже.
• YATO справляется со стальными заклепками лучше, чем китайские с алюминиевыми.

  Чтобы можно было оценить разброс цен

• NWS — немецкая контора. Качество инструмента на высоте.
• Topex. В некоторых моделях понравилась возможность переставлять «носик» на 90 градусов. Удобно, если приходится работать в труднодоступных местах.
• KRAFTOOL. Весь инструмент хорош и клепальники тоже.

Если вы предполагаете использовать заклепочник в профессиональной деятельности, выбирать надо подороже. Фирму — по своему усмотрению, но из категории профессиональных или полупрофессиональных моделей. Возможно, они не отличаются конструктивно, но имеют больший ресурс, срок службы. То есть, сделаны более надежно и качественно. И этим объясняется разница в цене — использованы более дорогие/качественные материалы.

Преимущественные стороны заклепочника

Заклепочник практичен, его главные преимущества:

• приятный дизайн;
• удобная конструкция;
• минимальные физические усилия мастера;
• способствуют повышению производительности труда.

Для работы с заклепочником следует:

• правильно подбирать размер заклепок – если заклепка получилась с первого раза, то значит она соответствует, при сбое следует поменять размер клепки. В зависимости от толщины материала подбирают размер заклепки. Листы толщиной 5 мм требуют заклепки 8мм длиной и диаметром 2,4 мм. Соответственно отверстие высверливают 2,5 мм. Для листа 12,5 мм понадобится 16мм заклепка диаметром 4 мм;
• перед нажатием на рычаг убедитесь, что головка плотно прилегает к шляпке;
• для успешной работы рекомендуется подбирать заклепки и листы из однородных материалов;
• для постоянной работы с заклепками разного диаметра нужно иметь как минимум два заклепочника, к примеру: одноручный и двуручный.

Ремонт клёпальника. — Сообщество «Кузовной Ремонт» на DRIVE2

Да простят меня модераторы, но эта запись не совсем про кузовной ремонт, а вернее совсем не про кузовной ремонт.В течении года у меня сломался уже третий клёпальник. Не то, чтобы я покупал самый дешёвый инструмент — что было в магазине, то и покупал. Но жаба задавила бежать за четвёртым… Решил затратить вечерок на реанимацию уже имеющегося.

Для начала разобрал.

Полный размер

Губок, которые двигают захват, как не бывало.

Из листа металла 4 мм. вырезал 4 прямоугольника: 12х30 — 2 шт. и 16х30 тоже 2 шт. В прямоугольниках, которые в дальнейшем будут губками, просверлил отверстия 5 мм. Для их центровки на рукоятке сделал из болта (5 мм) ось длиной 17 мм. Собрал всё это в кучку и зажал в тисы.

Сверху положил немного подогнутый по форме ручки один из оставшихся прямоугольников и хорошенько обварил. Потом перевернул всю конструкцию и приварил последний прямоугольник, также немного подогнув по форме.

Полный размер

Вот такая получилась … (тут должно быть слово, от которого мне стыдно).

Как всё обработал болгаркой, как закруглил губки, всё это отснять в запарке забыл.

Полный размер

Но после сборки получилось вот это.

Далее провожу ходовые испытания. Надеваю каску, сажусь к верстаку, вставляю заклёпку, со всей силы давлю на педаль газа рукоятку…

Полный размер

(Голосом кота Матроскина) Заработала!

Прошу сильно не пинать, что ремонтирую копеечный инструмент, но покупать четвёртый за год я не готов.

Может кто-то решит, что качественно отремонтированный старый инструмент лучше нового ненадёжного — так я с ним согласен!

www.drive2.ru

Характеристика заклепочника

Электрический заклепочник – это довольно-таки новая модель инструмента, применяемого в строительстве. В России он появился совсем недавно. Но уже успел завоевать популярность. Применяется для соединения отдельных деталей, преимущественно листовых материалов.

Внешние данные прибора чем-то напоминают шуруповерт. Инструмент работает от электросети, что позволяет быстро выполнять скрепление деталей, не отвлекаясь на подзарядку агрегата.

Заклепочник быстро и надежно скрепляет нужные элементы, благодаря равномерному давлению на хвостик заклепки без приложения какой-либо силы. Именно поэтому отдают предпочтение данному агрегату, который к тому же удобен при работе в замкнутом пространстве.

Применение

Инструмент используется:

• Для соединения неразъемных деталей;
• Для работы с металлическими листами;
• При строительстве и ремонте на частных и промышленных участках;
• В самолетостроении;
• При изготовлении рекламных щитов и бытовых предметов.

Особенность

Инструмент с каждым годом приобретает все больший рейтинг среди покупателей. Почему же его выбирают?

1. Заклепочник надежно скрепляет необходимые конструкции.
2. Устойчив к вибрациям и механическим воздействиям.
3. Устойчив к высоким температурам, которые возникают в процессе трения.
4. Прибор не повреждает поверхность скрепляемого материала.
5. Применяется для соединения любого материала, независимо от его структуры и сорта.

Принцип работы устройства

Работать с ручным заклепочником очень просто, и для этого нет необходимости обладать какими-то специфическими знаниями. Прежде всего, необходимо правильно приобрести сам инструмент.

В этом случае его цена не должна быть определяющим фактором. Лучше выбрать инструмент известной марки, обладающий хорошей прочностью и высокой надежностью.

После того как заклепочник ручного типа будет приобретен, следует наметить на поверхности скрепляемых элементов места под отверстия.

Сделать это следует так, чтобы в обязательном порядке после проделывания отверстия на разных листах, сами отверстия совпали между собой.

Затем непосредственно в само отверстие вставляется подходящего диаметра заклепка и аккуратно сжимается ручка инструмента. При использовании заклепочника ручного типа необходимо будет сделать несколько различных жимов.

Во время придания заклепочнику усилия, стержень заклепки начнет постепенно вытягиваться, а гильза наоборот расплющиваться.

Если посмотреть на заклепку с обратной стороны после ее расплющивания, то можно будет увидеть достаточно широкие лепестки.

В результате этого с одной стороны скрепляемого материала будет находиться шляпка самой заклепки, а с другой расплющенные лепестки.

После того как стержень полностью втянется, необходимо будет в обязательном порядке аккуратно откусить все образовавшиеся излишки кусачками.

На видео, которое размещено ниже, подробно рассказано о том, как самостоятельно работать заклепочником ручного типа.

Видео:

При покупке ручного инструмента цена не должна выступать определяющим фактором. Как правило, ручные модели низкого качества по низкой стоимости обеспечивают плохое качество соединения, а кроме этого, быстро выходят из строя.

В настоящее время ручные заклепочники, как вытяжной так и резьбовой, можно приобрести практически во всех специализированных магазинах, где они представлены в широком ассортименте.

Также следует обратить внимание и на качество самих заклепок, а также на материал, из которого они изготовлены

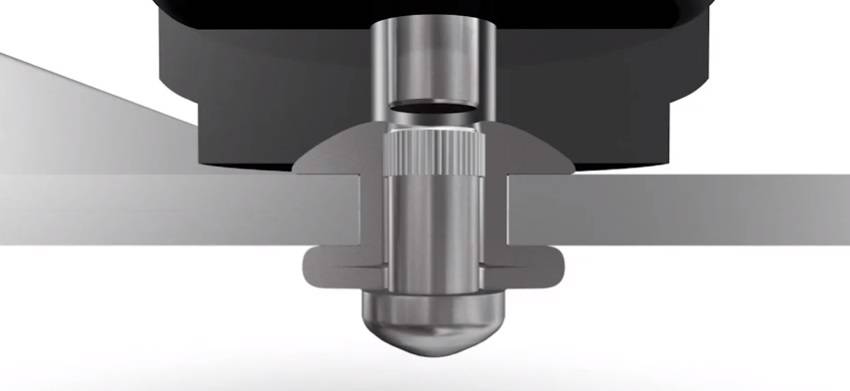

Общий порядок установки резьбовых заклепок

Перед тем как заклепать резьбовую заклепку, выполняются подготовительные работы. Необходимо подобрать сверло, диаметр которого должен на 0,1 мм превышать наружный диаметр заклепки, что позволит легко установить ее в отверстие. После этого в месте установки крепежа просверливается отверстие. Помимо резьбовых заклепок круглого сечения выпускаются также аналогичные метизы с сечением в форме шестигранника. Такая форма позволяет исключить возможность проворачивания детали во время монтажа. Для выполнения отверстий под такие заклепки используются специальные шестигранные пробойники. Однако они подходят только для работы с листовым металлом, что несколько ограничивает область применения метизов такой формы. Производители рекомендуют использовать для монтажа крепежных элементов специальный инструмент — заклепочник. Поэтому монтажник должен владеть соответствующими навыками и понимать как установить резьбовую заклепку заклепочником. Такие инструменты могут быть механическими (ручными), электрическими и пневматическими. Конструкция механического заклепочника состоит из рабочей части и двух рукояток. В рабочей части размещается подвижный винтовой механизм, на конце которого имеется резьба. Чтобы резьбовую заклепку заклепочником, выполняют следующую последовательность действий:

• Заклепка накручивается на резьбу винтового механизма инструмента.
• Рабочая часть заклепочника с установленной заклепкой помещается в подготовленное отверстие в металлической основе.
• Рукояти инструмента сжимаются. При этом создается усилие, за счет которого во внутренней части заклепки образуется буртик. В результате этого крепеж плотно фиксируется с образованием надежного и прочного соединения с посадочным отверстием под винт или болт.
• Рабочая часть извлекается из заклепки, путем выкручивания.

Преимуществом механического заклепочника является простая и надежная конструкция, а также низкая цена. Однако, для установки резьбовых заклепок с его помощью необходимо прикладывать достаточно значительное усилие. Если необходимо выполнить большой объем монтажных работ, целесообразно использовать заклепочники на электрическом или пневматическом приводе. Это профессиональные инструменты, которые обеспечивают установку резьбовых заклепок путем закручивания установочного винта. При этом создается усилие, достаточное для формирования буртика, после чего винт выкручивается из отверстия. Инструменты отличаются простой и удобством в работе, благодаря чему не возникает никаких проблем с пониманием того как пользоваться заклепочником для резьбовых заклепок.

Рейтинг самых лучших ручных заклепочников 2021 года

Среди моделей ручных клепальников для дома пользователи особенно выделяют недорогие, но надежные инструменты с дополнительными насадками. Они универсальны в применении и справляются с большинством задач.

Topex 43e791

Ручной заклепочник из литой стали обладает повышенной прочностью и долговечностью. Подходит для клепания металлов, пластика и других материалов, работает с крепежами до 4,8 мм. Масса инструмента составляет 750 г, в комплекте поставляются дополнительные насадки.

Средняя цена заклепочника Topex составляет 1200 рублей

JTC-5821 A

Недорогой резьбовой инструмент подходит для применения дома и в мастерских. Поставляется с заклепками 3-6 мм, очень прост и надежен в использовании. Комплектуется металлическим кейсом с отсеками для оснастки и крепежей. Выполнен из усиленного сплава, гарантирующего долговечность.

Средняя цена ручного заклепочника JTC стартует от 2600 рублей

Rapid RP100 Heavy Duty Press

Точный и мощный ручной инструмент обеспечивает качественную работу с приложением минимального усилия. Способен взаимодействовать с мягкими и твердыми штифтами до 4,8 мм, устанавливает даже крепежи из прочной нержавеющей стали. Сам заклепочник выполнен из легкого алюминиевого сплава и оснащен удобной мягкой рукоятью. На корпусе расположены приемник для штырей и встроенное гнездо для ключа.

Средняя цена заклепочника Rapid RP100 составляет 2000 рублей

Процесс работы устройства

Каждый человек, который решил произвести ремонт своими руками, задается вопросом: как пользоваться инструментом? Заклепочник прост в использовании и не требует определённых знаний. Принцип действия инструмента выглядит следующим образом:

1. В деталях, которые необходимо скрепить между собой, производится сверление сквозного отверстия. При этом оно должно быть равно размеру заклепки.
2. В отверстие необходимо вставить сцепляющий стержень, чтобы короткая часть заклепки находилась внутри.
3. На головку заклепочника устанавливается необходимая насадка и прижимается к заклёпке. Применяется физические усилия для сжимания ручек.
4. Несколько сжатия рукояток позволяет обломить стержень, тем самым производится сцепление деталей.

Какие бывают заклепочники и их область применения

Заклепочники бывают самых разных видов. Давайте попробуем разобраться в этом многообразии моделей и классифицировать их.

Для начала скажем, что инструмент предназначается для заклепок вытяжного и резьбового типа. Выпускаются две категории инструментов: для промышленного и бытового использования. Профессиональный инструмент позволяет создавать большее усилие и, соответственно, работать с заклепками из более твердых металлов. Бытовой инструмент применяется для заклепок из мягких металлов (медь, алюминий). По конструкции и способу создания усилия различают следующие виды:

• С одной рукоятью. Перемещением одной ручки инструмента создается усилие, вторая ручка остается неподвижной. В ее конце закрепляется монтажная головка.
• «Ножницы» – усилие создается с помощью сведения двух рукоятей. Эта конструкция позволяет создать значительное давление по сравнению с предыдущей.
• «Гармонь» – является гибридом вышеуказанных моделей, усилие создается с помощью нажима на управляющую ручку.

По виду привода различают:

• пневматический привод;
• ручной привод;
• привод от электрической сети;
• аккумуляторный привод;
• пневмогидравлический.

Заклепочник вытяжной электрический

Данный вид заклепочников очень пригодится вам, если нужно установить большое количество вытяжных заклепок, но есть небольшая проблема: отсутствует подача сжатого воздуха. Этот инструмент питается от сети 220 В и является не таким мобильным, как аккумуляторный заклепочник. Однако и стоит он значительно меньше аккумуляторного, так как батарея является недешевым удовольствием. Отличаются данные модели и меньшим весом.

Заклепочник аккумуляторный

Эти заклепочники обладают высокой стоимостью по сравнению с теми, что питаются от сети. Аккумулятор необходимо постоянно подзаряжать. Так как он обладает значительным весом, то и инструмент будет тяжелее своего сетевого аналога. Использовать его необходимо в тех местах, где отсутствует возможность подключиться к электросети.

Электрический заклепочник для резьбовых заклепок

Отличие этого типа инструмента от вытяжного в том, что шарнир втягивается при помощи кручения резьбы в трубовидной части заклепки. Головка фиксируется с помощью затягивания рукоятки. Этот способ редко применяется и преимущественно нужен для фиксации маленьких по толщине деталей. В комплекте с заклепочником вы также сможете приобрести насадки различного диаметра.

Давайте рассмотрим некоторые модели, представленные сегодня на рынке:

Виды заклепочных пистолетов

Можно разделить весь этот инструмент по двум критериям:

1. как именно происходит создание соединения;
2. где заклепочник берет энергию для работы.

По принципу работы

Механизм клепания может быть разным. Самые популярные типы — вытяжной и резьбовой. Они отличаются ценой и сложностью инструмента:

Вытяжные заклепочные пистолеты

Вытяжные заклепочники — очень простой ручной инструмент, который по своей форме напоминает обыкновенные плоскогубцы. Он популярен как среди любителей, так и профессионалов. В заклепочник вставляется заклепка, которая представляет собой металлическую трубку со шляпкой и стержнем внутри. Заклепочный пистолет держит заклепку за стержень и вытягивает ее при нажатии на рычаги. При этом шляпка заклепки тянется за стержнем и сплющивается, фиксируя части материала. После этого стержень вытяжной заклепки отрывается. Есть разные модификации вытяжных заклепочников:

• Одноручные. Используются для небольших по размеру заклепок — до 5 мм. Их особенность — развернутые под углом 90° ручки к оси установки крепежа. Такой инструмент удобный, так как им можно работать одной рукой. Это лучший вариант для работы с небольшими заклепками, но крупный крепеж он установить не сможет.
• Двуручные. Способны устанавливать заклепки больших размеров — до 8 мм. У них есть длинные ручки, с которыми нужно работать обеими руками.
• «Гармошка». Механизм в виде гармошки позволяет устанавливать большие заклепки с меньшим усилием. Такой инструмент стоит дороже одноручного и двуручного и зачастую используется профессионалами.

Чтобы выбрать тип вытяжного заклепочника, ориентируйтесь по размеру заклепок и виду работ. Если нужна надежная модель, то лучше купить двуручную. Для маленьких заклепок и работы в ограниченном пространстве хватит и одноручного инструмента — он, к тому же, удобнее в работе.

Резьбовые заклепочные пистолеты

Резьбовые заклепочники используют в своей работе вращение. Когда оператор сжимает рукоятки, то гайка начинает закручиваться, постепенно сплющивая заклепку. Качество соединения при этом выходит очень высоким. Такой инструмент требует использования специальных заклепок, а также стоит дороже вытяжного. По большей части, его выбирают для профессионального использования.

По типу питания

Несмотря на популярность механических моделей, существуют также электрические и пневматические разновидности.

Пневматические заклепочники

Использование сжатого воздуха значительно повышает эффективность, скорость и производительность, а также обеспечивает высокую силу сжатия заклепочного крепежа. Однако такой инструмент стоит дороже механического и нуждается в наличии воздушного компрессора. Вес инструмента также больше. Для бытовых целей пневматические заклепочные пистолеты подходят плохо, однако могут быть полезны на производствах, где требуется высокая скорость работы.

Электрические сетевые заклепочники

Обладают высокой силой втягивания и могут работать с самыми разными диаметрами заклепок. Подключаются к стационарной сети, поэтому не зависят от заряда аккумулятора. Небольшие по своим размерам и весу.

Аккумуляторные заклепочники

Хороший вариант для работы в местах без наличия стационарной электросети. Они обеспечивают относительную автономность, компактны по размерам и эффективны.

Рекомендации по выбору заклепочника

Принцип работы

. Современные заклепочники отличаются способом развальцовки соединительного элемента.

1. Вытяжные модели требуются для заклепок, состоящих из трубчатого корпуса и стержня с шаровидным кончиком. Инструмент захватывает тонкий конец стержня, протягивая его через трубочку. Шарик развальцовывает заклепку, а когда он упрется в основание, произойдет обламывание стержня. Соединение получается не только прочным, но и герметичным.
2. Винтовые устройства работают по другому принципу действия. Внутри корпуса заклепки имеется резьба. В головку заклепочника вставляется винт, после чего он вкручивается в полую заклепку. Когда инструмент упрется в основание, край заклепки начинает подтягиваться и расширяться. После полной развальцовки с помощью функции реверс винт выкручивается из заклепки. При таком монтаже место соединения получается не герметичным.
3. Пистонные заклепки применяются при работе с кожей или тканями. Они не предназначены для высоких нагрузок. Клепальник развальцовывает трубочку за счет конусообразной насадки. Соединение получается не герметичным.

Тип привода.

Существует несколько типов заклепочников, отличающихся приводом.

1. Механические или ручные модели отличаются доступной ценой, простотой и компактностью. Установка заклепки осуществляется путем сжатия только кисти или усилием двух рук. Чаще всего физической силы человека хватает для работы с вытяжными заклепками диаметром до 5 мм. Такие изделия покупают обычно для бытового применения.
2. Когда в течение дня необходимо установить сотни заклепок, то даже самый сильный мужчина почувствует приличную усталость рук. В этом случае на выручку приходят электрические заклепочники. Достаточно нажать кнопку «пуск», и всю работу по установке заклепки сделает электроприбор. В этой категории есть сетевые модели, которые подключаются к розетке 220 В, и аккумуляторные, работающие от энергии встроенной батареи. Выбор зависит от оснащения рабочего места. Например, на стройке или вдали от населенных пунктов оптимально выглядит аккумуляторный клепальник. А вот в гараже или мастерской можно комфортно пользоваться сетевым прибором.
3. Самым производительным и надежным видом заклепочников являются устройства с пневмоприводом. Они применяются исключительно профессионалами. Для работы этих приборов требуется сжатый воздух.

Оснащение инструмента

. Чтобы работать с заклепками разных диаметров, заклепочник оснащается дополнительными насадками. Обычно производители находят место на корпусе или на ручке, где надежно фиксируются сменные головки или винты. Чем больше будет в комплекте насадок, чем шире область применения инструмента.

Комплектация.

При покупке инструмента следует обратить внимание на комплектацию клепальника

1. Кейс или чемодан позволит хранить и транспортировать не только заклепочник, но оснастку, метизы, ключ и прочие мелочи.
2. Для вытяжных моделей полезным устройством будет контейнер для сбора отломанных стержней.
3. Необходимым элементом при смене насадок является специальный ключ.
4. В случае аккумуляторных моделей полезным будет иметь 2 батареи.

В наш обзор попали 14 лучших заклепочников. Все модели реализуются в отечественной торговой сети. При распределении мест редакция журнала simplerule опиралась на мнение экспертов, учитывая отзывы российских пользователей.

Виды заклепочников

Самый популярный вид заклёпочников – это конечно, ручные модели, но специалисты, работающие с листовыми материалами, используют модели не только с усилием сжатия вручную.

Существуют другие варианты изделий:

• Пневматические модели, работающие за счёт сжатия силы воздуха;
• Электрические варианты. Работающие от электроэнергии модели разделяются на аккумуляторные и сетевые изделия.

Зависимые от сети модели не очень востребованы из-за своей отрицательной стороны – это потребность подсоединения аппарата к розетке. Устройства, работающие от электричества и на пневматической силе – в домашнем обиходе редко используются, ведь они в сравнении с ручными стоят в разы дороже.

Основное достоинство устройств, работающих от электричества и пневматики в том, что специалисту не нужно прилагать физических усилий при выполнении работы. Весь рабочий процесс строится на приводном механизме – на сжатом воздухе или электричестве.

Итоги

Аккумуляторные заклепочники сочетают в себе такие качества, как мобильность, мощность, производительность, энергоэффективность. Пользоваться ими гораздо удобнее и безопаснее, чем пневматическими или сетевыми электрическими заклепочниками. Они позволяют свободно передвигаться по рабочей зоне, выполнять монтаж и ремонт в местах, где нет доступа к электросети или пневматической линии. Современные литий-ионные батареи обеспечивают запас энергии на несколько часов интенсивного использования.
