Ручной опрессовочный насос. Проверка систем на герметичность

Конструкция ручного агрегата

Стандартный ручной пресс для опрессовки системы водоснабжения и отопления состоит из:

  1. Напорной части 1 оснащенной ручкой 5, которая установлена на крышке 6 бака 2.
  2. На выходе нагнетательного узла присоединяется шланг 3, который при помощи специального штуцера подсоединяется к испытуемому трубопроводу.
  3. Плунжерный насос 1 по сути является основным узлом устройства и включает в свою конструкцию цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
  4. Кран 7 служит для открытия и закрытия отверстия слива жидкости, вентиль 8 необходим для отключения агрегата после того как в систему нагнетено необходимое давление.
  5. Цилиндрическая головка 4 и всасывающий патрубок 10 с размещенным на конце фильтром , который зафиксирован гайкой 11 служат для проведения в проверяемую систему воды.
  6. Для того чтобы сделать работу более удобной боковую сторону бака оснащают крюком для крепления ручки, которую также используют для переноски агрегата.
  7. Для мониторинга давления устройство оборудуется встроенным манометром 9 с стрелочным индикатором.

Установка насоса и его применение

Перед установкой нагнетателя, необходимо детально изучить инструкцию и схему подключения. На первом этапе контур заполняется водой с температурой 5 градусов и выше. Подсоединяется опрессовщик при помощи шланга к системе, часто применяется резьбовое соединение, всасывающей емкости с рабочей средой. Испытания проводятся при плюсовой температуре в помещении.

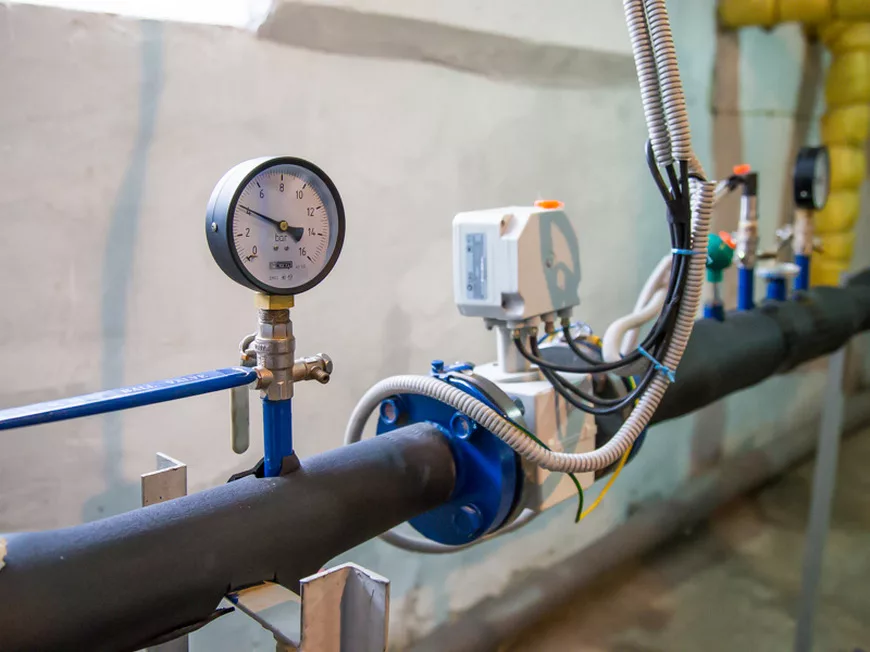

Контроль давления желательно осуществлять несколькими манометрами, установленными в разных точках трубопровода. Во время испытаний нельзя устранять проявившиеся дефекты в контуре. При достижении рабочего давления теплосети, необходимо сбросить воздух с помощью воздуховодов или вентилей, после чего продолжать испытание необходимое время.

Необходимо сделать свободный подход к манометрам, а также к проблемным участкам трубопровода и к самому насосу для правильной фиксации показателей.

Насосы для опрессовки и заполнения системы: есть ли отличия

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

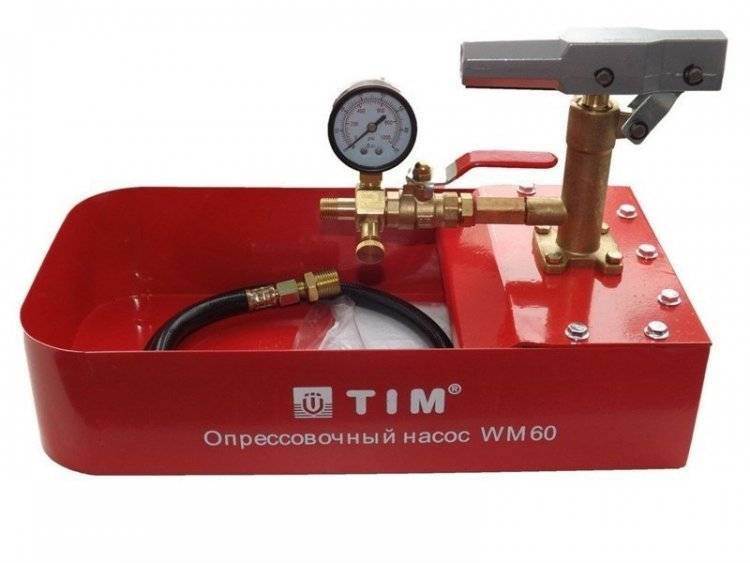

Фото 1. Так выглядит ручной насос для опрессовки. Производитель устройства «НПФ Инстан».

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

  • мембранное;
  • пластинчато-роторное;
  • поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Принцип действия опрессовочного насоса

Суть работы опрессовочного насоса сводится к следующему:

собранную трубопроводную систему максимально наполняют рабочей жидкостью. Из нее нужно удалить даже мельчайшие пузырьки атмосферного воздуха.

к системе подключается устройство и им создается избыточное давление (путем работы рукояткой или мотора)

При проверке трубопровода нужно создавать давление в 2 или 3 раза большее расчетного рабочего. Это позволит застраховаться от неожиданных аварий и прорывов трубопровода в ходе его будущей эксплуатации

Стабильность созданного давления контролируется нужное время по встроенному в опрессовщик высокоточному манометру. Если давление остается стабильным, то трубопровод годен для эксплуатации.

При поднятии давления в опрессовщике нужно выставить загодя его ограничитель (имеется на моделях ручных опрессовочных насосов Candan и Rothenberger). Это убережет от риска перекачки (особенно это актуально в случае применения электрических устройств)

Виды опрессовщиков и характеристики

Опрессовочные насосы по типу привода делятся на ручные и электрические. Первые приводятся в действие мускульной силой человека посредством рычага, а вторые — электромотором.

По типу насосной установки все опрессовщики делятся на три группы:

  1. Поршневые — они всегда оснащаются ручным приводом, позволяют работать с широким спектром жидкостей, мобильны, точны и надежны.
  2. Пластинчато-роторные — высокопроизводительны, но их рабочая часть контактирует с жидкостью, что создает проблемы при техническом обслуживании и ограничивает возможность работы только с водой (без включений более 1 мм).
  3. Мембранные — их преимущество состоит в отсутствии прямого контакта большинства деталей с перекачиваемой жидкостью. Это делает удобной и эффективной работу с маслами или при проверке канализационных трубопроводов.

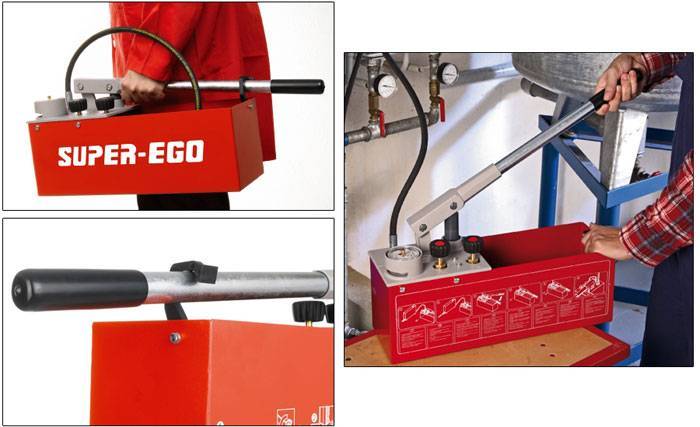

Ручной насос для опрессовки

Оптимальным инструментом для точной и быстрой проверки небольших трубопроводных систем является насос опрессовочный ручной. Практически всегда это небольшие модели, чье рабочее давление не превышает 60 бар. Нагнетание давления происходит с помощью мускульной силы оператора особым рычагом. Его же можно зафиксировать и использовать как рукоятку прибора во время транспортировки.

Простота и точность, которые имеет насос опрессовочный ручной, дополняются его небольшой стоимостью. Это делает его применение как любителями, так и ведущими малый бизнес

Насос опрессовочный ручной способен работать не только с водой, но и с маслами и антифризами. Это достигается оснащением его высокопрочными и химически стойкими шлангами, фитингами и баком. Плюсом ручного опрессовщика является высокая точность и отсутствие нужды в частых поверках. Им удобно пользоваться в стесненных условиях и на выезде.

Упростить работу используя насос гидравлический опрессовочный ручной можно следующим образом: подключив опрессовщик к проверяемой системе нагнетать давление изначально не им, а циркуляционным насосом. И лишь когда оно станет достаточно высоко — задействовать опрессовщик для его максимального повышения и проведения контрольных измерений

Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)

Ознакомившись с предлагаемым здесь видео, можно наглядно изучить работу с типичным ручным насосом для опрессовки. В качестве него выбрано изделие популярной марки ROTHENBERGER — ручной опрессовочный насос ROTHENBERGER RP50/RP50 INOX.

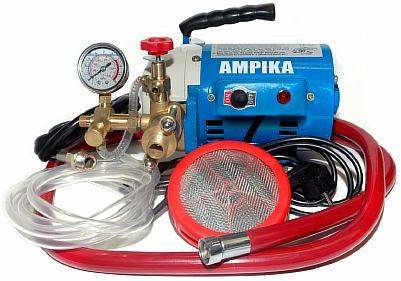

Электрический опрессовщик

Опрессовщики этого типа более габаритны. Но их положительной стороной является высокая производительность. По устройству он чаще всего или пластинчато-роторный или мембранный. Реже он может быть поршневым.

Практически все электрические опрессовщики работают от обычной бытовой электросети (220 или 120 В). Кроме этого положительной их стороной является возможность самовсасывания. Это означает что не нужно вручную заполнять насосный объем жидкостью перед пуском. Устройство делает это само — нужно лишь опустить всасывающий шланг в емкость с жидкостью (вода, масло, антифриз).

Для точных и быстрых измерений и поверок в больших трубопроводных системах лучше всего размещать электрические опрессовочники стационарно. Лишний раз перемещать их не стоит

Проведение подготовительных работ перед опрессовкой

В каждой отопительной системе поддерживается рабочее давление, обеспечивающее движение по контуру теплоносителя, необходимого для нагрева труб и радиаторов отопления, которые, в свою очередь, обогревают окружающий их воздух в помещении. Сила же рабочего давления должна быть достаточной для поднятия теплоносителя на необходимую высоту (подробнее: “Рабочее давление в системе отопления — нормы и испытания”). Из этого следует заключение о том, что для более высоких домов требуется большее значение давления системы.

Перед тем, как делать опрессовку системы отопления, следует заметить – при опрессовке воздухом, или пневмоопрессовке, рабочее давление должно превышать норму на 40-50%. Повышение давления в системе связано с проходящими гидравлическими процессами на пути теплоносителя к зданию от магистрали.

Порядок проведения опрессовки системы отопления начинается с подготовительных работ, включающих следующие этапы:

  • Проверка запорной арматуры (к примеру, вентилей) на каждом участке системы
  • Проверка герметичности, которую можно обеспечить уплотнением сальниками необходимых участков
  • Осмотр и, при необходимости, проведение ремонта элементов, предназначенных для изоляции трубопровода
  • Отключение здания, в котором проводится опрессовка контура, при помощи заглушки от общей отопительной системы

Далее спускной кран, находящийся на «обратке», подготавливается для дальнейшего заполнения труб водопроводной водой. При заполнении отопления системы водой необходимо перекрыть задвижки, краны, а воздушники оставить открытыми.

  Как выполнить опрессовку коллекторной системы отопления, подробное видео:

Работа насоса во время проверки системы на прочность

Опресовочный насос должен имитировать гидравлический удар – резкий скачок давления, вследствие быстрого закрытия запорной арматуры либо появления воздуха в системе отопления.

Для создания давления, но выше рабочего, в наполненную систему подключается насос для пресса, нагнетающий рабочую жидкость по трубопроводам в течение определенного времени.

Во всех опресовочных насосах существуют ограничители, помогающие избежать превышения необходимого давления.

Проверка на прочность системы отопления с помощью воздуха проводится компрессором. Присутствие утечек на соединениях трубопровода и в подозрительных местах проверяется мыльным раствором.

Как пользоваться ручным опрессовщиком?

Опрессовщик – это насос специального назначения, с помощью которого производится проверка герметичности и надежности инженерных систем и коммуникаций бытового и промышленного назначения. Опрессовка с помощью оборудования выполняется путем нагнетания давления в трубопроводах. После подключения опрессовщика рабочая норма давления может быть превышена в два-три раза от допустимых значений.

Насосы могут использоваться для точной и максимально быстрой проверки непроницаемости сетей и резервуаров. Опрессовщик подходит для диагностики отопительных и сантехнических коммуникаций, устройства для циркуляции сжатого воздуха, применяются в масляных, паровых, рефрижераторных установках, в котельных, в сфере строительства напорных емкостей.

Как пользоваться ручным опрессовщиком? Особенности эксплуатации

Впервые опрессовка проводится сразу после монтажа инженерных коммуникаций – сетей газоснабжения, отопления, водоснабжения и иных магистралей. Принцип работы прост, но требует внимательности и аккуратности. Соблюдайте рекомендации производителя и точно следуйте инструкции, эксплуатируя ручной опрессовщик.

1. Соедините шланг-рукав с сетью, которая требует проверки.

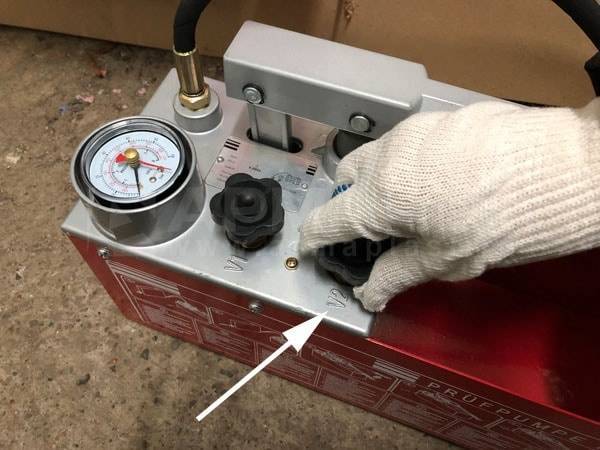

2. Откройте запорный клапан V1 и убедитесь, что сливной клапан V2 закрыт.

3. Произведите слив воды в коммуникациях и стравливание воздуха, после чего закройте все краны, отверстия, клапаны во избежание подтекания жидкости и снижения давления.

4. Произведите заполнение сети, для чего приведите инструмент в действие при помощи рычага.

5. Когда на манометре будет достигнут тот показатель давления, который необходим, закройте сливной клапан V2.

6. Если давление в емкости выше нужного значения, слегка приоткройте сливной клапан, чтобы выровнять показатели, после чего снова закройте его.

7. Как только проверка при помощи оборудования будет завершена, сбросьте давление в системе путем открытия запорного и сливного клапанов V1 и V2.

Важное условие безотказной и стабильной работы ручного опрессовщика – своевременное и регулярное техническое обслуживание, применение в соответствии с рекомендациями

Эксплуатация ручного оборудования должна быть осторожной, чтобы предупредить преждевременное разрушение смонтированной системы

Источник статьи: http://www.armaplast.ru/articles/kak-polzovatsya-ruchnym-opressovshchikom/

Особенности конструкции опрессовщика

Ручной аппарат с механическим приводом пользуется широким спросом ввиду простоты конфигурации и состоит из нескольких комплектующих:

  • емкости, в которой будет скапливаться жидкость в процессе диагностической работы;
  • гидравлического насоса с ручкой и манометром;
  • набора шлангов-рукавов.

Надежный вариант – ручной опрессовщик с системой двойных клапанов и шарнирной головкой, изготовленной из высокопрочной и антикоррозионной стали. Пользоваться таким приспособлением несложно. Шарниры рычага опрессовщика созданы из прочного материала, за счет чего обеспечивается точная передача усилий при минимальной амортизации. Долговечную работу манометра обеспечивает высоконадежный корпус, который производитель решил сделать из стального сплава. Шкала измерительного прибора представлена сразу тремя системами мер. Емкость произведена из листовой стали с предварительным оцинкованием, что обуславливает такие технические и эксплуатационные характеристики как устойчивость к воздействию отрицательных температур и агрессивным средам Вот почему пользоваться прибором можно даже при проверке емкостей, заполненных агрессивными жидкостями. Производитель опрессовщика представляет гарантию на отсутствие коррозии бачков в течение пяти лет.

Общее устройство насоса опрессовки

Главным элементом всего оборудования данного рода является насос, создающий давление. Не менее важными являются такие компоненты, как: резервуар для жидкости, шланги и элементы управления. В большинстве случаев даже базовые комплектации дополняются манометрами. Именно он и позволяет оценить состояние водопроводной сети.

Изготавливаются насосы в основном из качественной стали и композитов высокой прочности. Но так делают только мировые производители опрессовщиков.

Выбирая опрессовщик, необходимо смотреть на весовой показатель, так как это может сыграть большую роль в местах эксплуатации. Средняя весовая категория современных опрессовочных насосов 6 кг.

Уникальность опрессовки отопительных систем открытого типа

Начинается опрессовка открытых отопительных систем с тщательной герметизации места подключения расширительного бачка. При открытом кране, он выполняет роль воздушного клапана, а после его закрытия начинается процесс опрессовки.

Стандартное давление в трубе можно определить по высоте, на которой находится расширительный бачок. 0,1 атм=1м. Рассчитав давление, следует провести испытание гидравлическим давлением, повысив его в 2 раза больше рассчитанного. Весь остальной процесс аналогичен опрессовке в системах закрытого типа.

Не лишним будет узнать о том, как правильно залить воду в систему отопления открытого типа.

Как работает насос при проверке на прочность системы?

У опрессовочного насоса одна единственная задача – создать максимальное давление, подобное гидравлическому удару. Говоря более простым языком, ему требуется совершить резкий перепад давления. Для этого в заполненную до краев систему присоединяется насос, который нагнетает жидкость на протяжении всего трубопровода на определенном периоде времени. Весь процесс происходит с ежеминутным снятием значений манометра. Если будет малейшая неисправность, стрелка манометра опустится вниз.

В качестве рабочего материала зачастую выступает антифриз, нередко масло. Каждая модель опрессовочного насоса оснащена специальными ограничителями давления, которые помогают избежать переизбытка. Для того чтобы проверить систему отопления на прочность, используют компрессор. Однако в этом случае разгерметизация соединительных элементов проверяется при помощи обыкновенного мыла. Под воздействием воздуха, подаваемого из компрессора, мыльный раствор движется по трубам и его утечка в случае неисправности сразу становится заметной.

Но в обоих случаях, гидроудар является незаменимым помощником. При его помощи можно проводить не только коммуникационные испытания, но и инженерные, сантехнические. Вся эта машина подключается к контуру, благодаря которому давление постепенно повышается до необходимого уровня.

На полноценную проверку требуется не менее 2 часов, в течение которых показания манометра будут сниматься неоднократно. Резкое или незначительное снижение давления будет означать разгерметизацию системы. В таком случае необходимо остановить проверки, выявить местоположения утечки и ликвидировать ее, после чего продолжить работу с опрессовочным насосом. Если же значения на всем протяжении стабильны, значит, все работает в штатном режиме.

Особое внимание просим обратить на то, что в оборудовании такого типа решающим фактором является не производительность, а максимально допустимый показатель давления, которое он может создать. Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические

Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы.

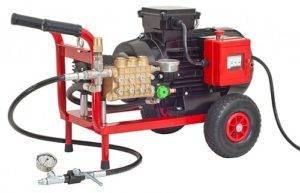

Особенности электрических насосов

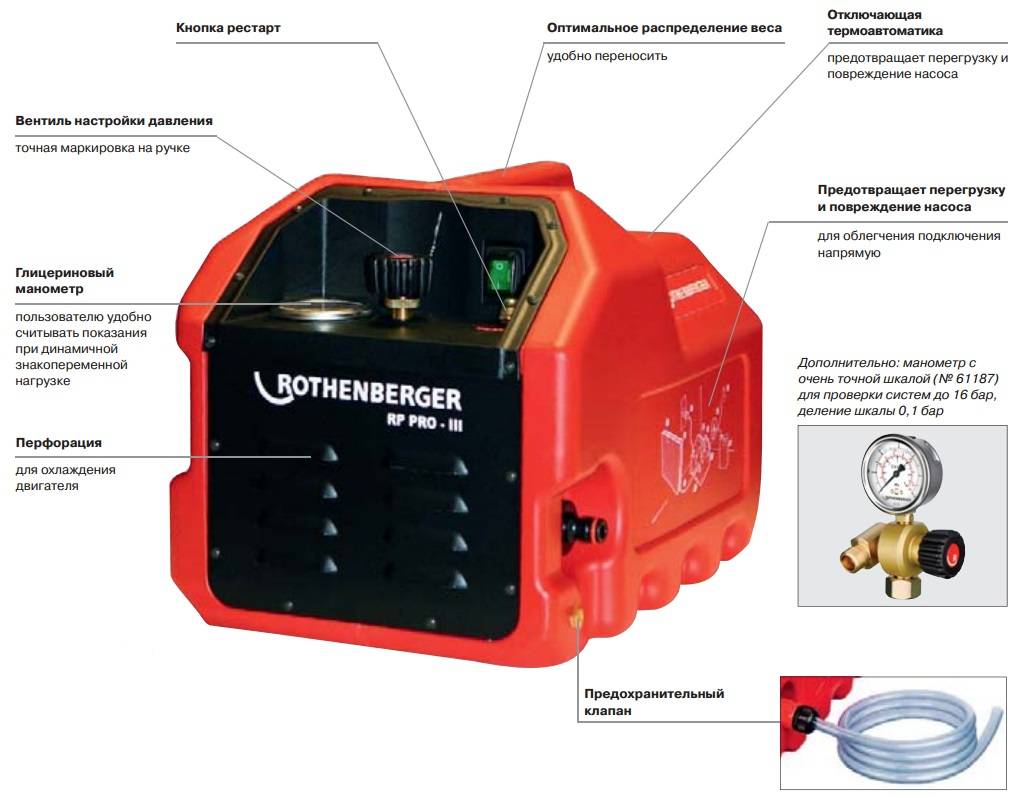

Электрические опрессовщики, в отличие от ручных, комплектуются силовыми агрегатами. Электродвигатели активируют работу насосного оборудования. Для тестирования систем с высокими показателями давления, такие насосы подойдут гораздо лучше, чем ручные.

Электрические модели запускаются нажатием одной кнопки. При этом каких-то физических усилий от оператора не требуется. Предел давления в системе гораздо выше. При этом необходимые показатели давления можно удерживать достаточно долго. Кроме того, электрические насосы мобильны и функциональны.

К недостаткам такого оборудования относится высокая цена, недоступная для частных сантехников. Использовать электроопрессовщик можно только при наличии напряжения в сети. По сравнению с механическими, электрические модели весят достаточно много и более габаритны.

Таким образом, ручные и электрические опрессовочные насосы подходят для использования в разных системах и, в общем, дополняют друг друга. Оборудование первого типа подходит для небольших коммуникационных сетей, в то время как насосы второго типа используются в системах высокого давления.

Использование механического либо электрического оборудования является обязательным при выполнении гидравлических испытаний. Тестирование систем отопления, подачи воды и газа бытовых и промышленных объектов позволяет избежать серьёзных проблем в будущем. Ручные опрессовочные насосы активно используются и дают возможность проверить герметичность небольших коммуникационных систем, позволяя сэкономить средства заказчику испытаний.

Шуруповёрт аккумуляторный. Какой лучше? Отзывы

Банки для аккумулятора шуруповёрта. Ремонт и замена

Принцип работы опрессовочного насоса

При выборе опрессовщика необходимо, в первую очередь, обращать внимание на верхнюю границу давления, а также на длительность интервала, в течение которого этот показатель остаётся максимальным. Производительность является второстепенным показателем

В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование.

Подключать опрессовочный насос можно только после закачки тестовой рабочей среды в систему. Увеличивать давление можно до двух-трёхкратного превышения номинальных параметров. Максимальное давление должно удерживаться на протяжении нескольких часов. При этом обслуживающий персонал постоянно контролирует уровень давления в системе. Если этот показатель уменьшается, значит система не герметична, и в ней появились протечки. При таком варианте опрессовка останавливается, а найденные дефекты ликвидируются. По окончании ремонта процедура тестирования повторяется.

Как правило, ручные опрессовочные насосы используются перед началом отопительного сезона, перед ремонтом коммуникаций и при вводе их в эксплуатацию. Использование воды либо масла является обязательным условием. Если в системе находится воздух, существует вероятность разрыва трубопровода.

Порядок работы с ручным опрессовщиком

При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:

  1. Удаляют воздух из напорных узлов опрессовочного насоса. Для этого заполняют бак 2 рабочей жидкостью до указанной в инструкции отметки и открывают запорный вентиль 8, после чего несколько раз прокачивают воду до выхода ее из напорного шланга 3.
  2. Присоединяют напорный шланг 3 к испытуемой магистрали. Для подключения используют переходной штуцер или ниппель, входящие в комплектацию агрегата или приобретенные отдельно.
  3. Производят закачку жидкости. С помощью прокладок перекрывают все отверстия в магистрали и накачивают воду до достижения требуемого давления, затем поворачивают запорный вентиль 8 до окончания испытаний. Обычно проверку производят в течение нескольких часов, у некоторых специалистов работает насос при опрессовке почти сутки, о негерметичности системы говорит падение давления.
  4. Отсоединяют опрессовщик от трубопровода. Для этого открывают сливной вентиль 7 и ждут полного перетекания воды обратно в бак, по окончании процесса сливной вентиль перекрывают во избежание попадания частиц грязи в насос. Отсоединяют напорный шланг от входной трубы магистрали, опускают его в бак и освобождают нагнетательные узлы от воды открыванием вентиля 8.

Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

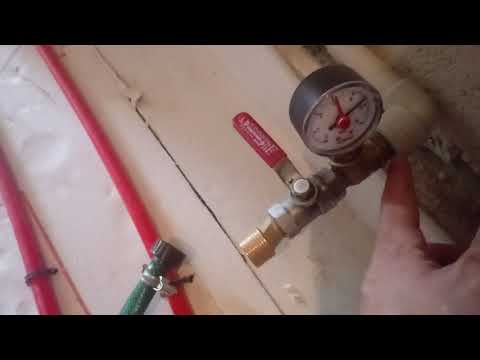

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Watch this video on YouTube

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

  • объём системы отопления;
  • частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Watch this video on YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Особенности опрессовочных насосов

Востребованность ручного гидравлического оборудования объясняется его универсальностью и возможностью использования в любой точке. При отсутствии электроснабжение использование такого опрессовщика является единственным вариантом проверки герметичности системы отопления и других коммуникаций. Запуск опрессовщика выполняется оператором вручную.

Цена подобного оборудования гораздо ниже электрических аналогов. Поэтому использовать механические опрессовочные насосы могут небольшие бригады либо обычные сантехники. При работе на частных заказах такое оборудование очень быстро окупает себя.

К преимуществам ручных насосов, кроме невысокой стоимости, относят небольшие габариты и вес. Оборудование можно использовать в небольших помещениях. Зачастую использование ручного оборудования не имеет альтернативы. Инструмент переносится в одиночку без особых трудозатрат.

https://www.youtube.com/watch?v=xuqSvc3N94g

Использование ручного оборудования возможно в помещениях повышенной влажности. Отсутствие электричества повышает безопасность оборудования. Кроме того, в ручных опрессовочных насосах отсутствуют элементы, вращающиеся с большой скоростью. Поэтому риск получения травмы минимален.

Тем не менее, механические модели имеют ряд недостатков. В ручном режиме работы невозможно обеспечить высокое давление в системе. Для обеспечения необходимого напора приходится приложить значительные усилия. Поэтому производительность ручных опрессовщиков оставляет желать лучшего.

Область применения подобного оборудования – проведение испытаний в небольших системах коммуникаций. Востребованы насосы при отсутствии электроснабжения, а также в малогабаритных помещениях. Очень часто приобретают такие опрессовщики специалисты, имеющие небольшой частный бизнес.

Как работает насос при опрессовке

Опрессовка – это процедура испытания и последующей проверки на герметичность и прочность различных трубопроводов, систем, емкостей и механизмов посредством высокого давления, которое создается при их накачивании жидкостью.

Применительно к трубам – так называют создание повышенного давления на отдельном участке трубопровода для выявления утечек, поврежденных коррозией и других потенциально слабых мест. В качестве закачивающего устройства используется опрессовочный насос.

Первый раз опрессовка проводится непосредственно после установки отопительной или других систем газоснабжения и водоснабжения, а также других магистралей и трубопроводов. Принцип действия данного процесса довольно прост, но требует наличия подходящего насоса для опрессовки и соблюдения аккуратности.

Когда вся система собрана воедино, она наполняется жидкостью в максимальном количестве. Затем подключается опрессовщик, который наполняет систему излишним давлением, превышающим рабочую норму в 2-3 раза.

Очень важным условием выполнения опрессовки является соблюдение осторожности, чтобы предотвратить разрушение системы, поскольку этому подвержены любые из испытуемых объектов. С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать

Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест

После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест

С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест.

Как сделать правильный выбор оборудования?

В настоящее время на рынке предлагается множество марок отечественных и зарубежных производителей насосов для опрессовки. Чтобы не сделать ошибочный выбор, следует учитывать:

  • длину коммуникаций, требующих гидравлических испытаний;
  • частоту выполнения этой работы;
  • время, затраченное на испытания.

В случае проведения единичных испытаний подрядными организациями, при использовании электрических насосов, есть смысл взять оборудование в аренду.

Время опрессовки будет зависеть от мощности агрегата. При появлении утечек, маломощный насос не сможет провести точные испытания системы.

Многоэтажное здание мастера не смогут проверить ручным нагнетателем или электронасосом малой мощности, нагнетать нужно очень долго. Для частного дома небольшой площади, будет достаточно ручного нагнетателя с подачей 1,6–4 л/мин.

Для большого особняка надо использовать электронасос небольшой мощности 0,25–0,4 кВт с нагнетанием 2,9–6 л/мин или ручной опрессовщик с большим объемом нагнетания.

Следует учитывать и такой параметр, как максимальный напор, создаваемый оборудованием. Согласно проекту отопительной магистрали, в каждом частном строении создается свое рабочее давление. Чтобы опрессовщик не работал на пределе своих возможностей, нужно правильно его выбирать. Агрегат обязан нагнетать давление рабочей среды выше, чем в системе отопления.

Задачи опрессовки котла отопления

Всего рассматривают 3 определяющих причины, по которым проводят опрессовку котлов отопления. В каждом из этих случаев мероприятие проводится в обязательном порядке, обеспечивая безопасность использования оборудования путем исключения вероятности протечек горячего теплоносителя.

Первичная проверка

Данный вид опрессовки проводится по результатам монтажных работ, он контролирует целостность новой отопительной системы перед сдачей ее в эксплуатацию

Важно отметить, что эту процедуру проводят сразу после окончания сборочных работ, а лишь за тем скрывают трубопровод в плоскостях стен или пола

После того, как трубы попали под штукатурку или стяжку (первичные виды отделочных работ), можно провести повторное тестирование. Это позволит без риска использовать дорогостоящие финишные материалы, предназначенные для косметической отделки.

Плановая (периодическая) проверка

Такая проверка проводится ежегодно по завершению отопительного сезона. В ходе данного тестирования проводят осмотр и выявляют слабые места в контуре котла, а также системе трубопровода, подготавливая оборудование к следующему сезону.

Если контур, находящийся под тестовым давлением, удержал заданную отметку в течение регламентированного времени, то система прошла испытание. В противном случае необходимо искать течь и проводить ремонтные работы.

Аварийная (внеочередная) проверка

В случае обнаружения неполадок или протечек в системе отопления, выполняются ремонтные работы. Для этого необходимо спустить теплоноситель, провести тщательную промывку, убедиться, что в полостях нет солей, произвести замену поврежденных участков. Перед тем как осуществить запуск, после проведения ремонтных работ, каждый раз проводят аварийную опрессовку. Это мероприятие обеспечивает проверку контура на герметичность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
