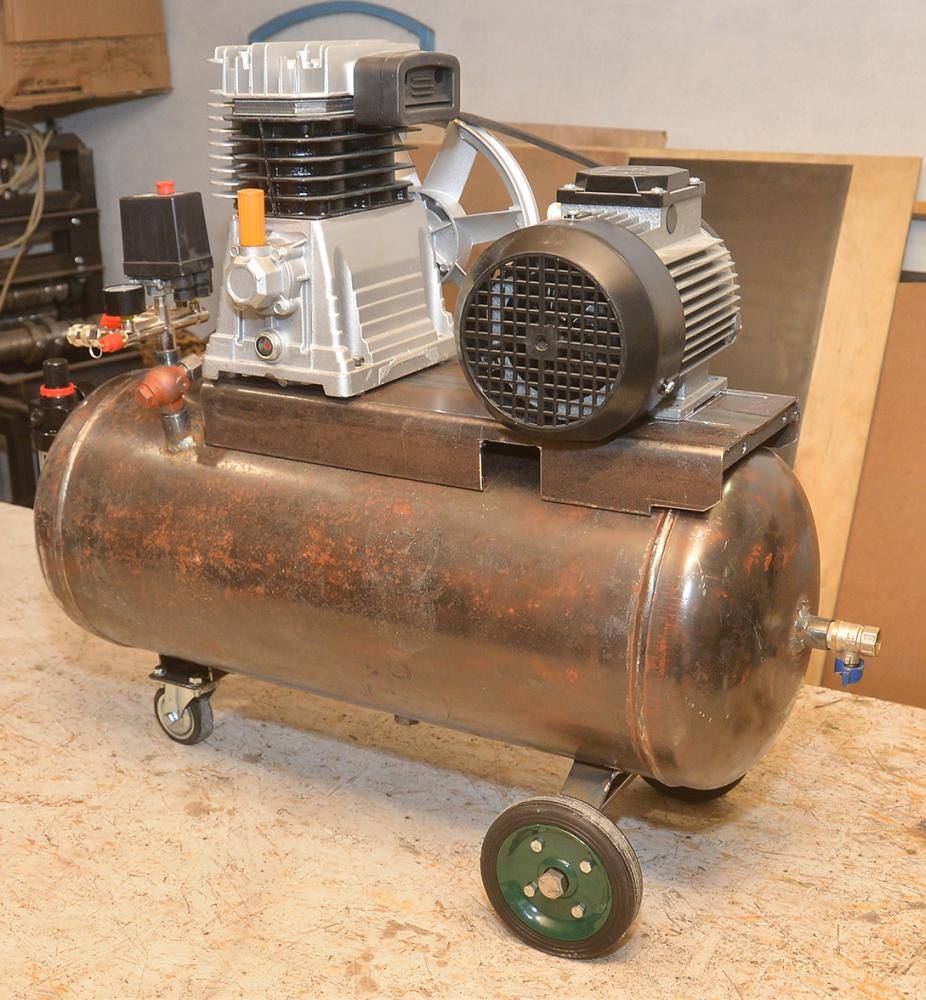

Как сделать самодельный воздушный компрессор для покраски

Из чего можно и как сделать компрессор для коптильни своими руками

Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.

Из вентилятора для ванной комнаты

Простой вариант улитки – из вентилятора для ванной или форточной вытяжки. В этом случае устройство врезается в пластиковую емкость и герметизируется. С другой стороны организовывается выход для подсоединения нагнетателя к эжектору. При включении такого вентилятора в сеть создаются необходимые условия для движения дыма в коптилку. Если возникают вопросы с регулировкой, то можно приобрести онлайн готовый регулятор, с помощью которого легко управлять интенсивностью нагнетания воздуха.

Из кулера ПК

Вентилятор улитка из кулера от компьютера – самый распространенный вариант для сборки своими руками. Деталь находится в свободном доступе. Питаться может от USB нагнетатель воздуха или от PowerBank. Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:

В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру

Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком.
Кулер вставляется в отверстие и фиксируется на клей или болты.
В крышке проделывается отверстие, куда крепится фитинг.
К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору.
Проводится полная герметизация всех соединений.

Из аквариумного компрессора

Плюс применения аквариумного компрессора в том, что в нем в большинстве моделей есть готовая система регулировки интенсивности подачи воздуха. Для изготовления вентилятора подойдет только активный агрегат, погружной с этой целью не применяют. Из нагнетателя выходит трубка, которую необходимо соединить с дымогенератором через штуцер. Если трубки две, то их необходимо предварительно соединить. Перегонка дыма начнется сразу после включения аппарат в сеть.

https://youtube.com/watch?v=tUCwKsSV61k%26feature

Распылитель из аэрозольного баллончика

Самодельный краскопульт зачастую создается своими руками из обычного аэрозольного баллончика. Подобная конструкция характеризуется простотой и невысокой стоимостью. Для проведения работы потребуются следующие элементы:

Камера от велосипедного колеса или ниппель. Сама камера в рассматриваемом случае не потребуется.
Пластиковая бутылка подходящего объема. Она должна быть прочной и не иметь серьезных дефектов.
Аэрозольный баллончик

При их выборе уделяется внимание качеству распылителя, так как он должен проработать долго.
Ручной велосипедный насос.

Краскопульт своими руками из баллончика

Многое из вышеперечисленного не нужно приобретать, можно встретить в гараже. Работы по сборке конструкции проводятся следующим образом:

1. От выбранной велосипедной крышки понадобится ниппель, который способен пропускать воздух только в одну сторону.
2. Бутылка будет использоваться в качестве резервуара для хранения краски. В ней проделывается отверстие, которое подойдет для ниппеля.
3. К внутренней стенке прикрепляется ниппель. При креплении стоит учитывать, что соединение должно быть герметичным. Этот элемент будет обеспечивать подачу краски только в одну сторону.
4. Верхняя часть баллончика отпиливается ножовкой по металлу. Подбирается он так, чтобы идеально совпадал с диаметром пробки.
5. Для соединения распылителя баллончика с бутылкой используется холодная сварка. Это связано с тем, что нужно обеспечить надежное крепление подобного элемента, так как на него будет оказываться высокое давление.

Снятие клапана с аэрозольного баллончика

Созданная конструкция рассчитана на давление не более 3-х атмосфер. Воздух нагнетается при помощи велосипедного насоса, для подключения которого был расположен ниппель. Подобное устройство, изготовленное своими руками, идеально справляется с задачей по окрашиванию различных поверхностей водоэмульсионным составом. Также емкость можно заправлять известковым раствором.

Порядок работы

Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять.
С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину.
Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана.
Затем следует изготовить раму для устройства.
На раму-основу закрепляют мотор и баллон-ресивер.
К вводной трубке следует присоединить топливные фильтры.
Проводку мастерят при использовании реле давления, тумблера и реле пуска

Установить пусковое реле важно сразу в правильном положении согласно метке.
Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу.
Затем требуется установить манометр и шланг с запирающейся розеткой.

Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресиверазапорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины. С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Сколько будет стоить сборка подобного нагнетателя?

Вопрос стоимости сильно зависит от того, что есть у вас в наличии. Можно довольно просто найти на даче старый холодильник (в крайнем случае, купить его у соседа по даче за пару сотен). Также на сайте объявлений можно подыскать очень дешево мембранный бак для ресивера. Шланги и соединители придется купить новые, а вот реле и датчики станут самым большим элементом расходов. Подсчет будет для каждого индивидуальным, а мы выполним примерную калькуляцию:

1. Компрессор – можно и нужно использовать подержанный вариант (200 рублей).
2. Ресивер – покупаем старый ржавый бак, доводим до кондиции своими руками (200 рублей).
3. Соединители – здесь комплект у каждого будет своим, нужны хорошие материалы (1000 рублей).
4. Датчики и реле – набор также будет индивидуальным, так что стоимость отличается (300 рублей).
5. Аэрограф и прочие аксессуары для работы – полностью индивидуальный бюджет.

Так как мы говорим непосредственно о нагнетающем оборудовании для покраски, сам аэрограф можно упустить из виду. Итого выходит, что за 1700 рублей можно создать вполне функциональный и качественный нагнетатель с хорошими настройками для аэрографии. Сделать компрессор для покраски автомобиля полностью также можно подобным образом, но давление в данном случае должно быть выше.

Сравним по стоимости с новыми устройствами для покраски

В качестве альтернативы за такие же деньги теоретически можно найти компрессорное устройство на рынке. Но это будет устройство китайского производства, без ресивера, с производительностью максимум 10 литров в час. Шланги вам придется заменить в скором времени, а также есть смысл поменять многие другие детали.

В итоге, заплаченные пару тысяч рублей окажутся только началом ваших затрат. Если вы решили покупать устройство для покрасочных работ, стоит отдать предпочтение качественному и надежному варианту техники. Это будет стоить в разы дороже, чем собрать компрессорное оборудование из подручных материалов. Поэтому самостоятельная сборка все еще остается актуальной и выгодной задачей.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

1. Мотор-компрессор от старого холодильника.
2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
3. Редуктор, который будет следить за давлением.
4. Два манометра.
5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
6. Фильтр для очистки воздуха.
7. Масло.
8. Аварийный клапан.
9. Пусковое реле и реле давления.
10. Краска для металла.
11. Фум-лента, ножовка и моторное масло.
12. Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

• Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
• Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
• Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

Самодельный мини краскопульт орального распыления

Простейший вариант распылителя жидкости, работающего за счет дыхания пользователя. Производительность подобного устройства, по большему счету, зависит от объема легких. Диаметр трубок определяет количество переносимой краски, но слишком большим он быть не должен.

Суть работы устройства заключается в вытягивании смеси из емкости по трубке, за счет пролетаемого над этой трубкой потока воздуха. Небольшие дозы смеси, разбиваются под напором на мельчайшие капли, вылетая вперед. Задач заключается в фиксации двух концов трубок в определенном положении на каркасе из дерева, пенопласта, металла и любого другого имеющегося материала. Опишем более детально, по порядку.

1. Первым делом следует разобрать ручку на 2 трубки: корпус и стержень. По первому будет проходить воздух, а из второго выходить краска. Сужающийся носик стержня, из которого обычно торчит пишущий шарик, надо расширить до диаметра порядка 3 мм. Подготовить надо и стержень, вытащив шарик из его металлического наконечника. Для этого надо деформировать шарик, потерев им о шлифовальный камень или наждачную бумагу, пока он не выпадет. Не забываем удалить из стержня чернила.
2. Подготовленные трубки надо разместить перпендикулярно друг-другу, чтобы их концы сходились в одной точке. Закрепить их можно на любом элементе, размеров спичечного коробка. Воздушная трубка из корпуса ручки, располагается горизонтально, а стержень для подачи краски – вертикально. Расположение выходных отверстий может потребовать небольшой регулировки, поэтому не стоит сразу закреплять элементы намертво, а посадить их на изоленту или скотч и проверить качество распыления. Лучше всего располагать выходное отверстие краски ровно по центру воздушной трубки.

Лучше один раз увидеть устройство, чем представлять его по описанию. Для более детального раскрытия темы, представляем вам видео, как сделать мини пулевизатор своими руками с подробным объяснением и демонстрацией каждого этапа процесса сборки.

Начинаем сборку

Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.

При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.

Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.

В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.

В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.

При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.

Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.

От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.

Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.

Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.

Следующая статья: Покраска пластика салона автомобиля своими руками.
Предыдущая статья: Покраска перламутром автомобиля.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Полимерное окрашивание машины. Все по делу.
• Проверяем покраску авто. Эти советы важны.
• Прибор для измерения толщины лакокрасочного покрытия. Пригодится если вы хотите купить авто.

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

1. Мембранные.
2. Поршневые.
3. Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения

Это можно связать со следующими их преимуществами:

Это можно связать со следующими их преимуществами:

1. Относительно невысокая цена.
2. На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
3. Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
4. Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
5. Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

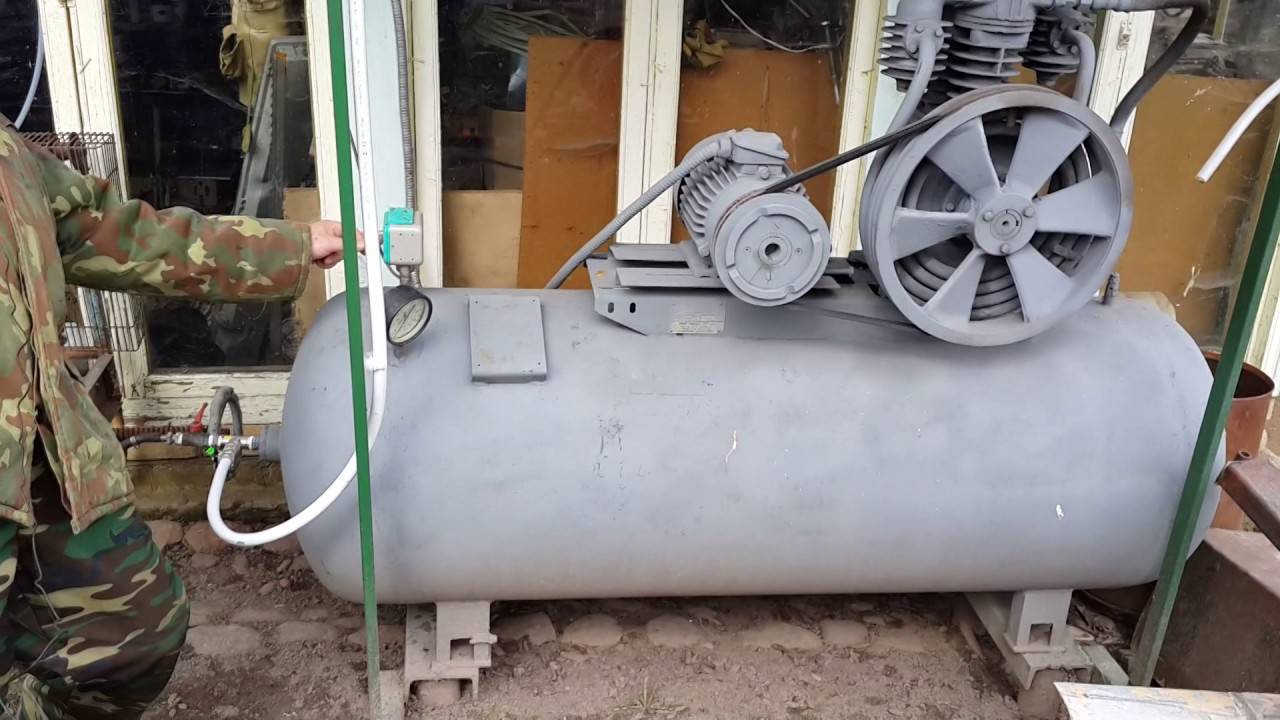

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

1. Подобные аппараты характеризуются небольшими размерами.
2. Мощности устройства достаточно для подключения сразу нескольких аэрографов.
3. Устройство просто в управлении.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

1. Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
2. Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.
