Компрессор из холодильника своими руками

Схема устройства и подготовительные работы

Проверьте на работоспособность компрессор, произведя контрольный пуск: подключите реле к компрессору, разместив в положении, в котором оно изначально крепилось к холодильнику. Учтите : реле работают благодаря земному притяжению и нагреву специальных металлических пластин – если изменить положение устройства, оно сработает неправильно или испортится.

Прикрепите провод с вилкой к конструкции изолентой, закрепив ею же место крепления провода. Теперь прибор можно включить в розетку. Не пугайтесь, если произойдет небольшой хлопок или устройство заискрит – виновата большая нагрузка. Исправный компрессор размеренно тарахтит, выпуская горячий воздух из выходной трубки.

Когда все заработало, можно начинать подготовку к сборке аэрографа. Для этого на специальном авторынке или в магазине с автомобильными запчастями приобретите необходимые детали:

  • 1 литр моторного масла – подойдет минеральное или полусинтетическое. Если повезет найти продавца, который предлагает масло на разлив – берите 500 мл, для небольшого компрессора этого хватит.
  • Резиновая трубка длиной один метр. Учтите, что ее диаметр должен быть не больше и не меньше, чем 4 миллиметра. Чтобы трубку было удобнее выбирать, захватите с собой в магазин “огрызок” медной трубки компрессора – так вы не прогадаете с размером.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

  • Требуется защищать технику от перегрева. Иначе она может выйти из строя.
  • Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
  • Использовать самодельный компрессор нужно строго по назначению.
  • Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
  • Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Демонтажные работы с холодильником

Для того чтобы скрафтить мини-компрессор своими руками, необходимо подготовиться к работе. Для начала требуется снять компрессор непосредственно с холодильника. Это первоначальный этап. Он располагается в задней части холодильника снизу. Чтобы его снять, следует подготовить набор основных инструментов: плоскогубцы, набор ключей и отвёртки (фигурную и обычную). На самом компрессоре есть две трубки, которые соединяются с системой охлаждения холодильника. Их необходимо откусить с помощью кусачек или плоскогубцев. Отпиливать их ножовкой по металлу категорически запрещено, поскольку при распиливании мелкие части металла могут попасть в мотор, что может привести к катастрофическим последствиям.

Компрессор для краскопульта своими руками.

Watch this video on YouTube

После этого требуется снять пусковое реле. Оно имеет вид обычной коробки чёрного цвета с торчащими проводками из неё. Для начала необходимо открутить крепления, а потом перекусить провода, ведущие к вилке. Не нужно забывать отметить верхнюю и нижнюю часть реле, чтобы потом не было ошибки при установлении. Также надо забрать все элементы крепления агрегата, их тоже можно с пользой применить при изготовлении компрессора высокого давления своими руками.

Самоделки из компрессора от холодильника

Самая распространенная в интернете самоделка из компрессора холодильника, это устройство для подкачки автомобильных шин и лобзик. Если вы еще до сих пор пользуетесь ножным насосом, то задумайтесь про изготовление компрессорного, с помощью которого можно будет подкачать шины своего автомобиля за считанные минуты.

Компрессор из холодильника своими руками

При изготовлении воздушного компрессора из холодильника, для подкачки шин, потребуются следующие материалы:

  1. Металлические хомуты;
  2. Резиновый шланг;
  3. Переходник от велосипедного насоса;
  4. Несколько топливных фильтров от автомобиля.

В первую очередь следует снять компрессор с холодильника, после чего его нужно будет подсоединить напрямую, с помощью вилки и медного кабеля. Клеммы подсоединения холодильного компрессора, расположены под крышкой, там же, где и реле устройства.

Поэтому, используя отвёртку, следует открутить болты удерживающие крышку, после чего, нужно будет подсоединить медные провода к клеммам компрессора. Если защитное заземление использоваться не будет, то от подключения третьего провода, на корпус компрессора, можно смело отказаться.

Далее нужно проверить, всё ли правильно сделано, и, убедиться в том, что компрессор с холодильника действительно работает. При подключении компрессора к сети, из одной его трубок должен идти воздух, а вторая трубка, наоборот, должна его всасывать.

Теперь осталось подсоединить к патрубкам компрессора фильтры. Дело в том, что воздух в компрессор может поступать с пылью, а это чревато быстрым выходом устройства из строя. Второй фильтр, на выпускном патрубке (откуда будет поступать воздух) нужен затем, чтобы предотвратить попадание масла в трубопровод.

После того, как фильтры успешно установлены, к той трубке, через которую выходит воздух, следует подсоединить шланг, предварительно зафиксировав его, металлическим хомутом. На обратном конце шланга, нужно будет установить насадку от насоса.

На этом самодельный компрессор для подкачки шин из холодильника готов. Остается лишь проверить его в работе, а при необходимости, и доделать, например, установив на него манометр.

Лобзик из компрессора холодильника

Если  приходится часто пилить древесину и работать с ней, то, пожалуй, не обойтись без такого инструмента, как лобзик. А ведь немногие знают, что из компрессора холодильника можно сделать эффективный лобзик, ничуть не хуже, чем заводской.

Особенность самодельного лобзика заключается в том, что в нижней его части крепится режущее полотно, посредством двух металлических пластин. Для этих целей придется разобрать компрессор с холодильника практически полностью, оставив лишь один поршень.

На этом лобзик из компрессора от холодильника почти готов, остается лишь сделать переходник для полотна, который будет закреплён к поршню компрессора. Для этого можно использовать две узкие металлические пластины, и болты с гайками, которые бы их стягивали и удерживали, тем самым, режущее полотно самодельного лобзика.

Всю конструкцию лучше жёстко зафиксировать под столешницей, определив заранее длину режущего полотна. Если же нужно регулировать высоту, и даже менять положение лобзика во время резки, то придется подумать над подвижной частью, к которой будет закреплён компрессор от холодильника.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Как сделать компрессор своими руками

Теперь непосредственно о том, как сделать компрессор своими руками.

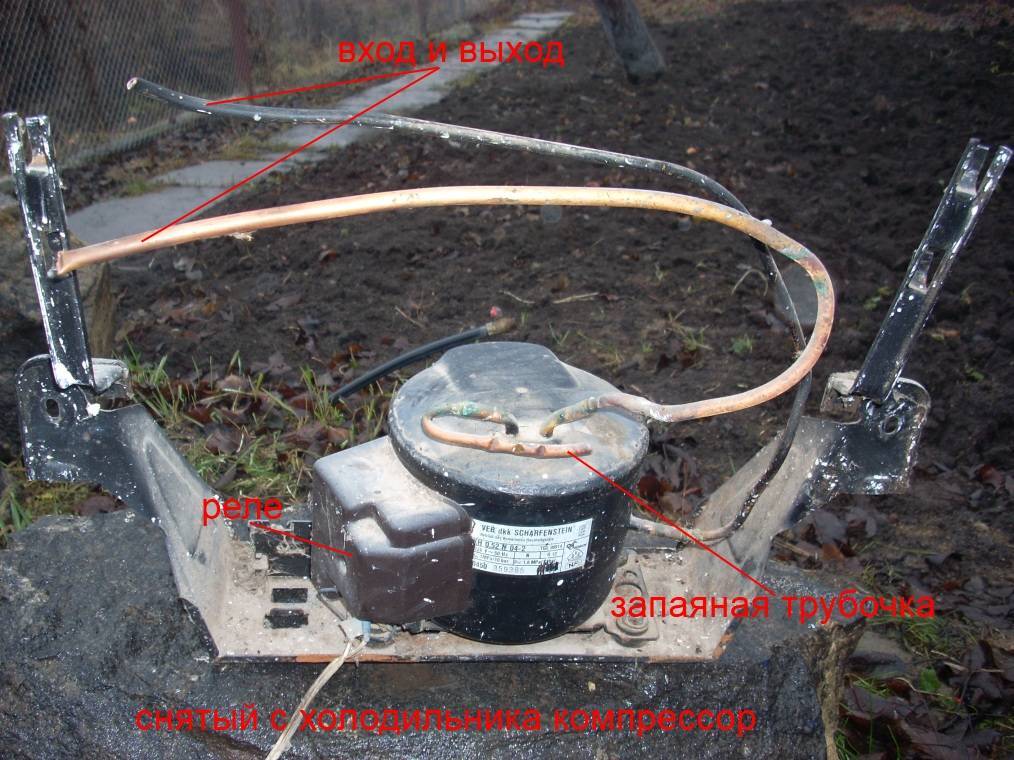

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает – входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней)

Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх

Закрепив компрессор, переходим к ресиверу.

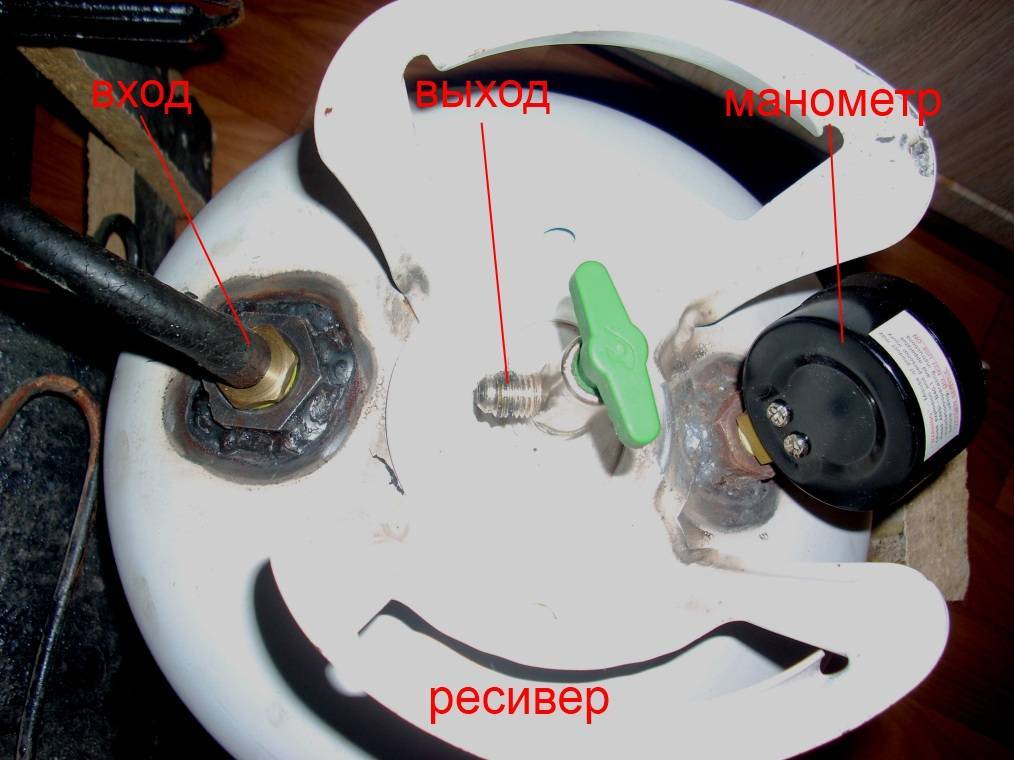

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.

Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.

Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.

Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.

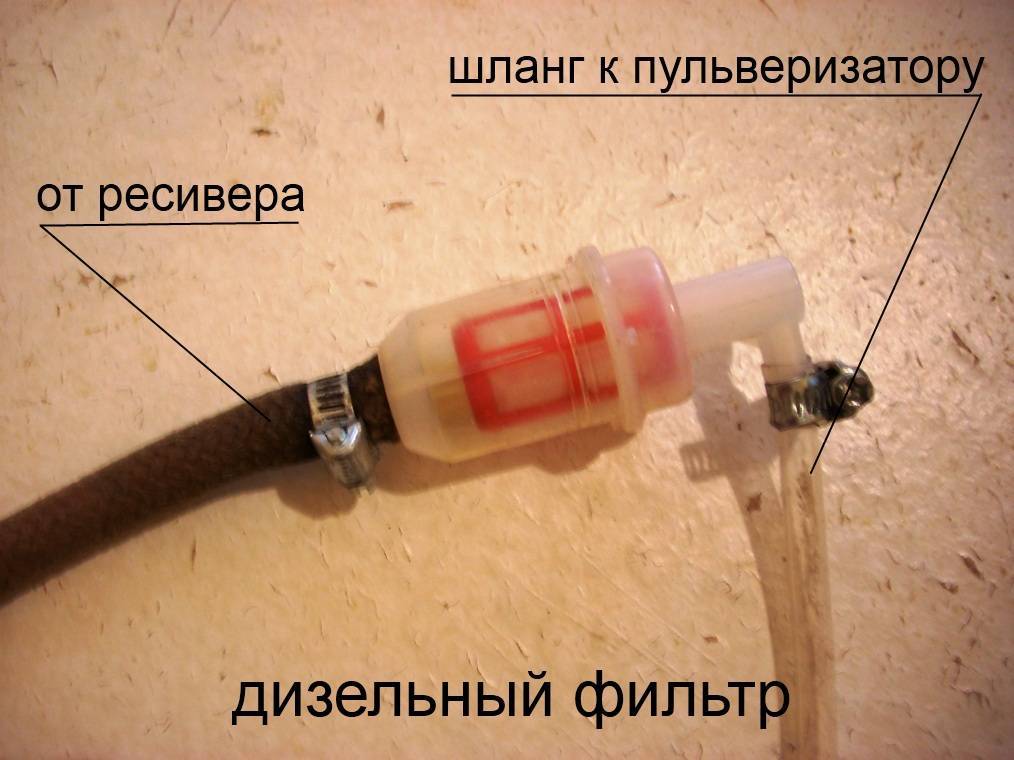

Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.

На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.

На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол – он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.

Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.

Как сделать компрессор своими руками

Теперь непосредственно о том, как сделать компрессор своими руками.

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает — входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней)

Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх. Закрепив компрессор, переходим к ресиверу

Закрепив компрессор, переходим к ресиверу.

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.

Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.

Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.

Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.

Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.

На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.

На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол — он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.

Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.

Работа с агрегатом

Если планируются создать самодельный компрессор ЗИЛ, а именно из автомобиля, то с самим агрегатом дополнительных работ производить не требуется. Его можно сразу устанавливать на станину и осуществлять подключение двигателя. При этом лучше всего использовать ременную передачу.

Однако когда делается самодельный компрессор из двигателя холодильника, то требуется произвести определенную доработку. Лучше всего сразу разрезать корпус по верхней крышке и аккуратно извлечь механизм.

Затем стоит произвести чистку устройства и дозаправку его маслом. Также нужно поменять все шланги и соединить внутренние концы входа и выхода между собой. Хотя это зависит именно от модели самого компрессора.

Сразу стоит сказать, что самодельные воздушные компрессоры обычно работают с большим количеством масла. Поэтому все шланги стоит приобретать в автомобильном магазине с учетом данной среды.

После всего механизм снова помещают в корпус и накрывают крышкой. Ее можно зафиксировать при помощи пайки. Однако сразу стоит подумать о том, чтобы заменить данную деталь, поскольку обратно ее установить будет очень трудно.

На входной патрубок компрессора следует закрепить воздушный фильтр. Это защитит его от лишнего загрязнения. На выходе же из него монтируют обратный клапан.

Устанавливают компрессор в том же положении, в каком он работал на холодильнике. При этом его фиксируют в подвесном ложе с использованием пружин. Фактически можно полностью вырезать посадочное место на холодильнике и смонтировать его на станину.

Некоторые специалисты предлагают использовать дополнительные резиновые прокладки, чтобы избавиться от лишней вибрации. Также можно использовать шумоизоляцию, повысив уровень комфорта работы с изделием.

Ремонт компрессора холодильника своими руками

Наша статья поможет вам правильно ответить на этот вопрос.

Как устроен холодильник

Принцип работы холодильника довольно прост. Компрессор, состоящий из электродвигателя и собственно компрессора, всасывает в рабочую полость газообразный фреон. Далее рабочим органом (поршень, колеса, ротор и т.п.) происходит выталкивание под давлением газа в конденсатор, где он отдает свое тепло в атмосферу. После конденсатора фреон проходит через капиллярную трубку, назначение которой – создать сопротивление и резко снизить давление фреона. После капиллярной трубки фреон попадает в испаритель, в котором он опять переходит в газообразное состояние. При этом процесс сопровождается значительным поглощением тепла внутри холодильника. Газообразный фреон вновь всасывается в рабочую полость компрессора и цикл многократно повторяется.

Как устроен компрессор

Существует несколько типов компрессоров: классический, линейный, инверторный. В подавляющем большинстве существующих холодильных агрегатов используется классический тип. Поэтому в статье мы рассмотрим устройство, принцип действия и ремонт именно такого типа компрессоров.

Видов компрессоров классического типа большое множество:

  • поршневой;
  • центробежный;
  • роторный;
  • винтовой;
  • осевой;
  • кулачковый;
  • и другие.

Самый распространенный вид – поршневой. Устроен поршневой компрессор следующим образом: за задней стенкой холодильника располагается черного цвета бочкообразный кожух. Кожух герметичный. Из него выходят три медные трубки – две отвечают за подачу и возврат фреона, третья (запаянная) нужна для заправки хладагента. Внутри кожуха находятся электрический мотор, поршневой цилиндр и клапан.

Мотор компрессора – это асинхронный электрический двигатель. Он состоит из статора (рабочая и пусковая обмотки) и ротора (вращающийся якорь). На роторе находятся коленчатый вал, кулиса (шатун) и поршень. Двигатель выполнен заодно с цилиндром поршня и висит на четырех пружинах. Назначение пружин – сглаживать вибрации в работе.

В ходе работы двигатель нагревается до температуры в 100 градусов. На дне кожуха имеется немного минерального масла, которое, превращаясь под воздействием температуры в аэрозоль, вместе с фреоном подается в циркуляционную систему. Подачу в систему, а также на подшипники, поршень и клапан, совершает масляный насос, находящийся внутри вала ротора.

На внешней стороне кожуха располагается пусковое реле, выполняющее пускозащитную функцию. Реле не только отвечает за подачу электрического тока на двигатель, но и предохраняет его от перегрева и заклинивания.

Важная информация: более предпочтительными с точки зрения энергопотребления и долговечности являются инверторные компрессоры, но стоимость их выше классических компрессоров.

Обслуживание компрессора от холодильника, изготовленного своими руками

Обслуживание самодельной компрессорной станции стоит проводить с учётом особенностей её конфигурации. Следует периодически проверять работоспособность и герметичность всех узлов. Нарушение герметичности запорных устройств легко выявить, если установлен прибор измерения давления, который сразу покажет его быструю потерю. Работоспособность датчика давления легко проконтролировать при помощи манометра, показания которого можно зафиксировать в момент штатного отключения системы после заполнения воздушной ёмкости. Также следует регулярно проводить слив конденсата и масла из фильтров и баллонов.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на  основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Процесс изготовления компрессора из холодильника

Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.

Ресивер

Ресивер для компрессора из газового баллона

Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.

В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.

Монтаж компрессора

Устройство компрессора из холодильника своими руками

Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.

Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать

Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.

Обратный клапан и переходник на аппаратуру

Установка обратных клапанов — схема

Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.

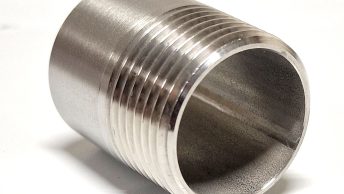

В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.

Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.

Монтаж регулировочной аппаратуры

Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.

Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.

Регулировочная аппаратура на компрессоре

Подключение электрики

Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.

Провода питания компрессора от холодильника
