Самый простой распиловочный станок в мире!

Инструменты и оборудование для распиловочных станков

Когда на предприятиях деревообработки используются циркулярные станки, то применять следует только дисковые пилы, которые имеют твердосплавные напайки. Не следует экономить на инструменте, поскольку это приведет к потере производительности цеха.

Используя циркулярные станки, важной задачей является поддержание дисковых пил в надлежащем состоянии. Обеспечить это можно, если иметь на производстве специальный станок для заточки дисковых пил простой конструкции и удобный в использовании

Желательно применять полуавтоматическое оборудование. Заточные станки универсального назначения эффективны лишь в том случае, если имеются большие объемы производства. Это связано с тем, что при их использовании обязательным условием является высокая квалификация персонала, обслуживающего это оборудование.

Какой распиловочный станок лучше купить

Как сделать правильный выбор из представленных брендов? Как видно, все устройства имеют в наличии свои плюсы и минусы. Проведённый анализ и составленный рейтинг поможет в выборе нужного станка для столярных и строительно-монтажных работ. Многое зависит от параметров, более подходящих для ваших замыслов.

Распиловочный станок является универсальным средством для создания нужных и зачастую необходимых вещей. Это могут быть дрова, доски, детали интерьера и деревянного зодчества, подогнанные под себя строительные материалы и покрытия и т. п.

Качество обработки древесины зависит от частоты вращения диска, присутствия упоров и толкателей, внимательности оператора.

Для домашней эксплуатации хватит агрегата со скоростью до 2500 оборотов в минуту. Более профессиональные потребляют много энергии и выдают свыше 4000 оборотов в минуту.

На внутреннем рынке страны имеется значительный ассортимент станков. Главным критерием выбора в первую очередь следует считать сферу дальнейшего использования инструмента.

Подводя итоги, отметим среди моделей распиловочных станков те, которые по праву стали лидерами по множеству показателей:

Лучший бюджетный распиловочный станок по дереву － Einhel TH-TS 820.

Лучшая модель настольной пилы －Metabo TS 36-18 LTX BL 254.

Лучший распиловочный станок с подставкой － Энкор Корвет 13М.

Лучший бытовой распиловочный станок по соотношению цены и качества － Proxxon FET, 27070.

Лучший профессиональный распиловочный станок － Metabo BKS 450 Plus — 5,5 DNB 0104605000.

8 Распиловочных станков, достойных внимания

Общее описание

Режущий автомат представляет собой основание (станину) с установленным на нем электродвигателем и рабочей поверхностью (плоскостью) с отверстием, в которой расположен режущий инструмент (диск).

С помощью столярного станка можно обрабатывать древесные материалы различной твердости, ДСП, ДВП, МДФ, фанеру, вагонку, необработанную древесину и другие строительные материалы (пластик, ламинат, мягкий металл, камень) в виде древесностружечные и древесноволокнистые плит, щитов, листов, балок, заготовок.

Так же можно провести различные виды обработки:

• торцевание,
• распилы по прямой;
• под углом;
• комбинированный;
• вдоль;
• поперек.

Разновидности станков

По мощности, габаритам, функционалу оборудование можно разделить на две большие группы:

• промышленные (профессиональные). Они предназначены для длительной обработки больших объемов материалов при сильных нагрузках. Это высокомощные модели с набором разнообразных функций, с противоударными свойствами, рассчитанные на длительную эксплуатацию.
• Для бытового использования. Такие варианты с меньшей мощностью, минимальным функционалом и, соответственно, более низкой стоимостью. Но невысокой стоимостью обслуживания и ремонта.

Исходя из двух основных видов, рассмотрим подвиды станков и на их основании определим критерии выбора распиловочного станка.

По виду режущего инструмента:

с дисковой пилой (циркулярные).

Такие виды надежны и могут применяться для промышленного или бытового назначения.

Высокопроизводительные, с точной нарезкой, хорошей скоростью подачи материала.

Распиловка происходит без трещин и сколов. Но отличаются высокой стоимостью и достаточно большим количеством отходов.

С гибкой пилой или ленточные.

Предназначены для работ по дереву. Подходят для промышленных производств и бытового назначения.

Поддерживают поперечную, продольную и криволинейную резку.

По виду расположения могут быть настольными и напольными. Не создают шума, поэтому удобны на даче, в частном доме для получения досок, шпал, брусьев.

У станков большая глубина пропила — 36 см. Они безопасны в эксплуатации, потребляют небольшое количество электроэнергии. Оставляют небольшое количество отходов.

К минусам можно отнести медленную подачу материала, низкую производительность, сложности с хвойными породами из-за смоляных выделений, влияющих на качество пропила.

Рамные.

С их помощью производят продольное распиливание бревен или брусьев. Процесс происходит с помощью пильной рамы, на которой установлены резаки, в виде поступательных движений.

Бревнопильные

Для продольного распиливания и получения брусьев и досок из цельных бревен.

Многопильные

Имеющие несколько резаков. Подразумевают продольную и поперечную обработку древесины.

Отличаются низкой энергоемкостью, высокой производительностью, устойчивостью станины, быстротой подачи материала, качеством распила, которое влияет на отходы от последующей обработки древесины.

Количество дисков

В инструменте может быть расположено от одного до нескольких режущих дисков и называются они:

• однодисковыми;
• многодисковыми. В таких типах резаки могут располагаться вертикально или горизонтально, в любой комбинации вертикального и горизонтального расположения. Такие станки отлично справляются с обработкой камня.

Классификация устройств

Универсальные станки для обработки дерева подходят для большинства задач, связанных с обработкой древесины.

По степени универсальности

Во многих устройствах применяется принцип многозадачности инструмента – когда один и тот же агрегат станка может выполнять несколько функций, достаточно поменять насадку. Такая техника хорошо подходит для последовательной обработки кромок, выпиливания пазов, других отдельных рабочих операций.

Деревообрабатывающий мини-станок для выполнения распилочных работ и сверления

В среднем такие станки способны выполнять 5 или 6 функций. Основные из них: резка древесины с помощью фрезы, распил и строгание с помощью режущего вала, сверление, фрезеровка, шлифование, причём последняя задача может быть решена с помощью диска или ленты.

По типу и мощности оборудования

Мощность оборудования – один из важнейших критериев выбора. От неё зависит, какой толщины заготовку можно обрабатывать, каких размеров пазы и отверстия можно делать. При должной сноровке и знаниях совсем скоро вы сможете создать вот такой станок – уже из дерева, выпиленного своими руками.

Токарный станок из дерева

Есть ещё одна характеристика, которая позволит быстро и качественно создать подобный шедевр, – количество оборотов электродвигателя, которое часто напрямую связано с мощностью мотора.

По прочим критериям

Очень важно обращать внимание на заменяемость деталей и насадок. Даже многофункциональный станок обязательно имеет свою основную функцию, а остальные могут обеспечить сменные насадки. В одном производитель предусмотрел большее количество сменных ножей, в другом усовершенствовал вал или крепления для сверлений

В одном производитель предусмотрел большее количество сменных ножей, в другом усовершенствовал вал или крепления для сверлений.

Вариант комплектации многофункционального станка

В некоторых моделях вместо этих инструментов могут быть использованы другие. К примеру, вместо фрезы − модуль ножей, вместо шлифовального круга − лента

При выборе станка необходимо обращать внимание на размер дисковой пилы, максимальные размеры сверла, рабочую ширину строгания, глубину распиливания. Все эти параметры обязательно указываются в техпаспорте изделия

Крепить станок к верстаку надо только специальными устройствами, которые предусмотрены производителем. Самодеятельность здесь ни к чему хорошему не приведёт.

Выбирая максимальные размеры, вы увеличиваете возможности станка в плане обработки на нём разных заготовок. Но при этом увеличивается мощность электродвигателя, а значит, и расход электроэнергии, и габариты самого станка.

Что такое фуговально-рейсмусовый станок и зачем он нужен

Как можно догадаться из названия, фуговально-рейсмусовый станок объединяет в одном устройстве фуганок и рейсмус. Первый предназначен для выравнивания заготовок: он делает горбатые и кривые пиломатериалы ровными — по крайней мере, с одной стороны — и позволяет выводить нужные углы. Второй создан для калибровки выровненных фуганком деталей по толщине. Эти устройства дополняют друг друга, но не способны заменить, поэтому при обработке досок заготовки сначала прогоняют через фуговальный, а потом — через рейсмусовый станок.

В профессиональной сфере крупные столярные мастерские обычно оснащают фуговальными и рейсмусовыми станками по отдельности — это серьёзно повышает производительность и позволяет снизить время простоя и наладки оборудования. А вот в домашней мастерской целесообразно завести себе аппарат системы «два в одном». Это позволяет сэкономить деньги и место, тем более что производительность в таких условиях не слишком принципиальна.

Преимущества и недостатки агрегатов

Циркулярные станки — это оборудование, которое в первую очередь приобретают для столярного цеха, мастерской. Оно имеет как свои преимущества, так и недостатки.

Преимущества устройства:

• высокая производительность, особенно это касается промышленных станков;
• роспуск заготовок с большой скоростью;
• точные настройки;
• высокое качество распила;
• для заготовок не требуется предварительная подготовка к роспуску;
• невысокие затраты на расходный материал;
• настольные станки мобильны и имеют небольшие вес и габариты.

Недостатки станков:

• высокая стоимость оборудования;
• для заточки дисков необходимы дополнительные приспособления;
• заточку пил может производить только специалист, так как от этого напрямую зависит качество работы;
• у настольных станков отсутствие массивной станины сказывается на качестве распила.

Обзор модели “Макита 27-04”

Указанный строгально-распиловочный станок “Макита” многими ценится за довольно плотное пильное полотно. При этом оборотов оно способно в минуту развивать около 3 тыс. Из особенностей также следует отметить наличие специального удлинителя на столе. С его помощью можно работать с длинными заготовками. Высоту пропила распиловочно-строгальный станок “Макита 27-04” регулировать позволяет при помощи небольшого винта. Упор в данном случае устанавливается горизонтально. Косые планки у устройства позволяют без каких-либо проблем менять положение заготовки. В стандартный комплект станка “Макита 27-04” входят ключи, а также стойки.

Оснастка распиловочного станка

Распиловочный станок, предназначенный для распила ДСП, можно оснастить обычным пильным диском по древесине. Этот диск можно использовать для операций по распилу прессованных плит, а также ламината. Кроме этого его можно применять для распила мягких пород дерева. Если стоит задача по распиливанию древесины твердых пород, то в этом случае оборудование следует оснащать дисками с особыми зубьями. Использование такой оснастки обеспечит быстрый распил древесины.

Распиловочные станки являются основой любого цеха по деревообработке. Про пилорамы владельцы цехов просто позабыли. По их словам, самым приемлемым вариантом оборудования по распилу натурального сырья являются ленточнопильные станки. Поэтому при приобретении оборудования для своего производства они делают выбор в пользу распиловочных станков среднего или тяжелого класса. Однако у каждого типа оборудования имеется своя сфера использования. В отдельных случаях целесообразно прибегать к использованию легких моделей, а также использовать тяжелые станки для дисковой распиловки древесины.

Это интересно: Шлифовальные машинки по дереву и металлу — виды и описание

Лучшие модели

Большинство многофункциональных станков изготовлено по единой схеме. Они мало отличаются с точки зрения общего строения, типа привода и прочих деталей. Однако, все они обладают собственными особенностями, прочностью и точностью настройки каждого узла.

Среди образцов продукции разных производителей немало станков, которые выделяются своими рабочими качествами. Рассмотрим их подробнее:

КОРВЕТ 231-31

Комбинированный строгальный станок, обладающий функциями:

• строгание;
• рейсмусование;
• сверление;
• пиление.

На ножевом валу имеется 4 режущих кромки, что позволяет получить чистую поверхность. Скорость вращения вала — 4000 об/мин. Ширина строгания (максимальная) составляет 310 мм, а высота рейсмусования — до 220 мм. Стоимость — 143500 руб.

PROMA ML353G

Продукция чешских инженеров, произведенная в Китае. Модель ML353G относится к профессиональным образцам.

В набор функций входят:

• строгание;
• рейсмусование;
• пиление;
• пазование;
• фрезерование;
• сверление.

Мощность трехфазного двигателя — 4,5 кВт. Ножевой вал оснащен тремя режущими кромками, что облегчает установку и настройку. Ширина строгания — 600 мм, что позволяет обрабатывать мебельные щиты. Цена станка составляет 336753 руб., что доступно не всем желающим. Однако, набор функций и точность обработки достойны такой стоимости.

BELMASH SDM-2500PRO

Компактный станок, удобный для установки в гараже или небольшой мастерской.

В набор функций входят:

• пиление в продольном и поперечном направлении, под углом;
• строгание пласти и кромок, под любым углом;
• фрезерование торцевыми и дисковыми фрезами;
• сверление.

Мощность двигателя 2,5 кВт, а скорость вращения рабочего вала — 2850 об/мин. На шпинделе фрезерного отделения частота 7700 об/мин. Строгальный вал оснащен тремя ножами. Ширина строгания — 28 см (максимум). Цена станка — 54000 руб.

STINKO WOODKRAFT ST-2200

Настольный станок, способный выполнять несколько задач:

• строгание пластей или кромок;
• пиление в продольном или поперечном направлении (под углом);
• сверление.

Двигатель мощностью 2,2 кВт вращает рабочий вал со скоростью 5500 об/мин. Ножевой вал оснащен тремя ножами. Максимальный диаметр сверла — 16 мм. Цена станка — 27000 руб.

Кратон WM-Multi-06P

Станок российского производства, способный выполнять разные операции:

• пиление в разных направлениях;
• строгание пласти или с выборкой четверти;
• рейсмусование;
• фрезерование;
• сверление.

Однофазный двигатель мощностью 2,2 кВт вращается со скоростью 3500 об/мин. Станок может пилить доски толщиной до 60 мм. Глубина рейсмусования может достигать 270 мм. Стоимость станка — 73000 руб.

Hammer MFS900

Компактный станок в настольном исполнении.

Выполняет функции:

• пиление;
• фрезерование;
• полирование;
• заточка режущего инструмента.

Мощность двигателя составляет 0,9 кВт. Скорость вращения рабочего вала — 8500 об/мин. Посадочный диаметр фрез — 20 мм. Допускается пиление досок толщиной до 43 мм. Цена — 12000 руб.

Metabo HC 260 C

Комбинированный станок японского производства, способный выполнять функции:

• строгание;
• рейсмусование;
• сверление.

Мощность двигателя — 2,8 кВт. Частота вращения ножевого вала с двумя режущими кромками — 6500 об/мин. Максимальная толщина стружки — 3 мм. Цена — 79000 руб.

Намеренно приведены модели с разным функционалом, характеристиками и стоимостью. Каждый мастер может подобрать себе нужный вариант, руководствуясь собственными соображениями и возможностями.

1 BOSCH PTS 10

Любой человек, так или иначе связанный с производством, знает об этом немецком бренде. Компания Бош давно зарекомендовала себя на рынке и ей доверяют миллионы пользователей по всему миру

И неважно, о чем мы говорим, дрель, болгарка или многофункциональный деревообрабатывающий станок. Любая продукция этой марки обладает высоким качеством и надежностью, а значит, ее можно смело назвать лучшей

Перед нами сложный распиловочный станок, с массой функций и дополнений. Он оснащен 250 миллиметровой пилой, которую можно поднимать и опускать по своему усмотрению. Также пила имеет свойство сгибаться под углом для снятия сложной кромки с доски.

Весит станок всего 26 килограмм и для работы с ним не требуется фиксация. Рама изготовлена таким образом, что при работе станок не смещается. Также он оснащен несколькими мешками для сбора стружки и пыли. С ним ваш гараж не покроется опилками, и не придется постоянно чистить панель и механизмы. Порадует и цена. Для многофункционального оборудования она довольно низкая, а учитывая, что это Бош, вовсе нивелируется, так как прослужит станок много лет и не потребует ремонта.

Конструкция

Чаще всего в частном и промышленном использовании находятся агрегаты, распускающие древесину с помощью вращательного движения специального дискового полотна. Они максимально компактны и могут применяться как на производстве, так и в быту, путём уменьшения размеров и установки двигателей умеренной мощности.

В основе конструкции лежит станина – несущий корпус, на котором смонтирован стол раскроя. В середине стола имеется щель для установки режущего диска. Заготовка подаётся продольным и поперечным образом с опорой на стол.

С помощью такого приспособления можно осуществлять различные операции:

1. Распускать доску и брус на более тонкие (узкие пиломатериалы).
2. Производить раскрой листовых материалов: мебельных щитов, древесно-стружечных и древесно-волокнистых плит, листов фанеры, а также различных полимерных материалов.

Настольный токарный станок Jet JWL-1220

Еще один хороший токарный станок по дереву для дома выпускает известная фирма JET. Модель JWL-1220 напоминает WL1218B. Главное отличие — иная форма станины с повышенной площадью опоры.

Характеристики JWL-1220:

• диаметр заготовки – 305 мм;
• длина закрепляемой детали – 510 мм;
• мощность электромотора – 550 Вт;
• габариты – 810×300×390 мм;
• масса – 45 кг.

В целом Jet JWL предлагает пользователю более высокие характеристики обработки. Применение удлинителя позволит устанавливать заготовки на 710 мм длиннее относительно базового варианта. Большая масса обеспечит лучшее гашение вибраций и соответственно лучшее качество обработки. Так же станок может комплектоваться опорами для установки на пол.

В силу лучших характеристик Jet JWL-1220 получает более высокий рейтинг, как токарный станок по дереву.

Краткие сведения

В данной статье имеется вся необходимая информация, указывающая на правильный уход и работу с деревообрабатывающими станками. Точная настройка оборудования, обслуживание оснастки, периодический и капитальный ремонт, а также дальнейшая эксплуатация — всё это необходимо знать специалистам и любителям, работающим на распиловочном оборудовании. Помимо прочего в этом обзоре имеется короткий список лучших представителей циркулярных станков, который разделен на две категории. Прежде чем перейти к ознакомлению с наилучшим оборудованием, стоит прочитать общие параметры и характеристики всех распиловочных станков.

Параметры станков

В первую очередь подобное оборудование отличается частотой вращения обрабатывающего диска на холостом ходу.

• До 2500 об.мин — в этом случае станки являются чрезмерно большими, ведь в их конструкции располагается клиноременная передача, а она занимает много места. С другой стороны, составляющее корпуса выглядят просто и надёжно, что в дальнейшем обеспечит лёгкий ремонт. Такому оборудованию характерна низкая скорость, и именно она, в свою очередь, обеспечивает качественный разрез древесины любой плотности в беспрерывной работе.
• Выше 2500 об.мин — в таком оборудовании вращение диска обеспечивается благодаря редуктору. Такой вид станков не столь надёжный, как с клиноременной передачей, но, в остальном дарит конструкции заметную компактность и мобильность. Благодаря редуктору частота вращения диска увеличена, а качество обработанной поверхности будет намного лучше.

Далее станки могут отличаться по типу рабочего стола.

• Стол с фиксированным размером — такие столы дарят возможность для обработки деревянных материалов длиной до одного метра. Благодаря этому заготовку может удерживать всего один оператор станка.
• Стол с выдвижными элементами – в таком оборудовании есть дополнительные приспособления для заготовок, превышающих длину в 1 метр.

Также станки отличаются особенностью схем, дополнительными приспособлениями и возможностями, а также прочими атрибутами системы.

• Медленный старт – данная возможность значительно уменьшает нагрузку при включении двигателя.
• Торможение выбега – за счет него заметно уменьшается время вращения диска или другого обрабатывающего элемента после отключения станка. Это очень удобно для оператора станка – уменьшает вероятность получить травму.
• Защита второго запуска – в этом случае система предупреждает оператора станка тогда, когда был перебой в электросети.  Очень важная функция, необходимая для безопасности человека.
• Защита от перегрузки системы – данная функция автоматически отключает двигатель в случае повышенной рабочей нагрузки.
• Стабилизатор оборотов вращения под значительной нагрузкой – по-другому это консуматика, которая обеспечивает стабильную частоту вращения шпинделя под воздействием любых нагрузок. Благодаря консуматике древесина плавно и уверенно поддается обработке, а двигатель, в свою очередь, функционирует без перегрузки.
• Подставка для поперечного и косого распила – эта возможность учитывает наличие специальной подставки с транспортиром, по которой выставляется необходимый угол для работы диска.
• Строгание и фугование – станки с такими возможностями, как правило, оснащены специальным съёмным валом. В конечном итоге, с учётом параллельного упора получается фугование, а без него – строгание.
• Рейсмусовка – очень полезная возможность, которая имеется не в каждом станке. Суть данной функции заключается в применении специальной подставки, в которой можно регулировать высоту просвета. В дальнейшем это дарит возможность для равномерной обработки древесины посредством сильного прижатия материала к строгальному элементу.
• Наличие технологических отверстий, необходимых для установки дополнительной оснастки – в этом случае подразумевается ручная установка лобзика, фрезы и других подобных элементов. Возможна дополнительная установка с помощью съёмных оправок.

Также стоит обратить внимание на классификацию электродвигателей деревообрабатывающего оборудования

Это очень важно для тех, кто хочет собрать станок самостоятельно

• S1 – категория профессионального оборудования, в котором имеется возможность беспрерывной работы;
• S6 – категория среднего оборудования, которое имеет возможность обработки материалов с плавным распределением периода нагрузки и холостого хода;
• S3 – категория бюджетного оборудования, у которого длительность работы рекомендуется не больше пятнадцати минут.  Далее идёт отключение движка до полного остывания.

DEWALT DWE7492

Основные характеристики:

• Мощность — 2000 Вт
• Диаметр диска — 250 мм
• Посадочный диаметр диска — 30 мм
• Частота вращения — 4800 об/мин
• Глубина пропила — 77 мм
• Угол наклона — от -3 до 48°

Пильный стол и приспособления. Этот мобильный станок для профессиональной работы с древесиной весит всего 26,5 кг. Его удобно переносить и устанавливать на любом прочном основании, используя 4 эргономичные ручки, расположенные с обеих сторон. Каркас и стол размером 670х650 мм изготовлены из качественной стали. В составе есть угловой и параллельный упор, устанавливаемые в необходимом положении с помощью нанесенной шкалы. Раздвижная конструкция позволяет работать с заготовками шириной до 825 мм.

Раздвижная конструкция DEWALT DWE7492.

Двигатель и пильный диск. Коллекторный мотор мощностью 2 кВт имеет зубчатый привод, обеспечивающий скорость вращения шпинделя 4800 об/мин. На него устанавливаются диски диаметром 250 мм с посадочным размером 30 мм.

Функциональность. Станок способен резать детали толщиной до 77 мм. Плоскость диска можно наклонять на угол до 48 градусов.

Безопасность. Пила оснащена блокировкой двигателя от перегрузок, защитным кожухом режущего диска и толкателем для работы с заготовками малого размера.

Плюсы DEWALT DWE7492

1. Надежные материалы.
2. Высокое качество сборки.
3. Мощный двигатель.
4. Быстрая фиксация вспомогательных приспособлений.
5. Мобильность.
6. Удобные ручки для переноски.
7. Предусмотрены штатные места для хранения аксессуаров.

Минусы DEWALT DWE7492

1. В комплекте идет диск только для быстрой и грубой резки.
2. Нет плавного пуска.
3. Встречаются претензии к точности установки углового упора.

Основные разновидности дисковых пил для станков

По конструкции выделяются несколько видов циркулярных станков для обработки дерева.

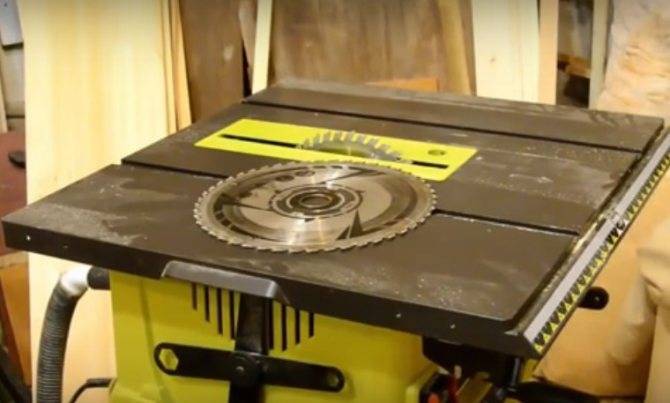

Станок циркулярный настольный

Следует отметить, что модели, предназначенные для бытового использования, могут применяться и для операций по распилу крупных заготовок, поскольку большинство моделей рассчитано на обработку поверхностей, у которых ширина варьируется от 30 до 62 см. Касаемо цены стоимость этих станков невысока. Рыночный ценник на эти модели варьируется от 3 до 20 тыс. руб. Применяя один из таких агрегатов в своей домашней мастерской, можно легко справиться с выполнением несложных задач. Поэтому для бытового использования чаще всего их и приобретают.

Станок стационарный круглопильный

можно использовать в качестве основного или вспомогательного оборудования

Это оборудование изготавливают из чугуна, что делает его устойчивым при использовании. При работе обеспечивается высокое качество заготовок. Кроме этого, оборудование работает без вибрации. В оснащении таких аппаратов имеется мощный двигатель, благодаря чему обеспечивается высокая скорость вращения пильного диска. Это дает возможность выполнять распил материала, обладающего высоким показателем твердости

Однако во внимание необходимо принимать то, что работа некоторых машин возможна только при подключении к трехфазному питанию 380В

Станок с удлинителем стола

особенность таких станков заключается в наличии подставки

Основными разновидностями распиловочных станков являются:

• горизонтальный;
• вертикальный.

Если говорить о принципе их действия, то он один и тот же. Основное различие заключается в их конструкции.
