Сборка редуктора мотоблока мб 2

Установка и замена ремней

Размеры ремней для мотоблока «Ока» и модификаций
Ремень приводной для осуществления переднего хода:	А-1180 вн I ГОСТ 1284.1-89;А-1213 I ГОСТ 1284.2-89.
Ремень приводной для осуществления заднего хода:	Z(0) 1400 I или Z(0) 1400 вн I ГОСТ 1284.1-89.

Ремни снимаются вручную, при помощи ослабления регулировочного болта. Замена ремней производится аналогичными, подходящими по ширине и длине. Желательно приобретать запчасти, в т.ч. и ремни, в магазинах фирменных запчастей для мотоблоков. Такие магазины работают напрямую с заводами-изготовителями.

Видео обзор замены ремней мотоблоке:

Как узнать, натягивать ли ремень?

Если надавить на ремень рукой, он должен лишь немного прогибаться при нажатии. Если они провисают, будет гудеть мотор, возможно даже появление сизого дыма от их перегрева. Изношенные ремни, утопленные в ременные ячейки, нужно заменять. Сначала следует снять гайки, скрепляющие ременную раму. Далее с помощью регулировочного болта натянуть ремни, периодически проверяя степень натяжения вручную.

Эти же манипуляции проводятся после установки новых ремней с целью их регулирования.

Самые популярные модификации, к сожалению, пока не оснащены фарой, однако некоторые владельцы техники сами регулируют этот нюанс.

Сделать освещение на мотоблоке очень легко, для этого обычно используют базовый электрогенератор. Подключение выполняется следующим образом:

устройство, генерирующее электричество, подключают к кнопке на руле;
от кнопки прокладывают необходимые провода к электрооборудованию (например, фаре);
провода изолируют любым способом от механических повреждений и воды (чаще всего применяют трубу-гофру).

Если мощности генератора достаточно, свет фары будет ярким. При недостатке мощности на малых оборотах двигателя свет будет гаснуть. Некоторые умельцы меняют генератор мотоблока на автомобильный или тракторный.

Как сделать свет для мотоблока или минитрактора своими руками:

В любом случае, даже без использования генератора можно сделать на мотоблоке свет. Для этого потребуется лишь 12-вольтовый аккумулятор и светодиодная лампа. Батарею можно взять с электро велосипеда или скутера.

Поставить ее рекомендуется между коробкой переключения передач и двигателем. По схеме, приведенной выше с электрогенератором, подключают аккумулятор. Провода от аккумулятора проводятся к выключателю, а затем к фаре или другому электрическому оборудованию.

Владельцы мотоблоков «Ока», как и любой другой техники, иногда сталкиваются с неисправностями в работе. В том числе и в работе редуктора.

Далее мы рассмотрим наиболее часто встречающиеся трудности, их вероятные причины и способы решения проблемы:

на выходном валу течет масло: возможно, износилась манжета полуоси (поможет замена манжеты);
заклинил редуктор (одна из причин — обрыв цепи; ее надо поменять);
не получается переключить передачи (следует разобрать редуктор и заменить поломанные запчасти);
нарушился механизм разобщения полуосей (поможет регулировка натяжения троса управления полуосями).

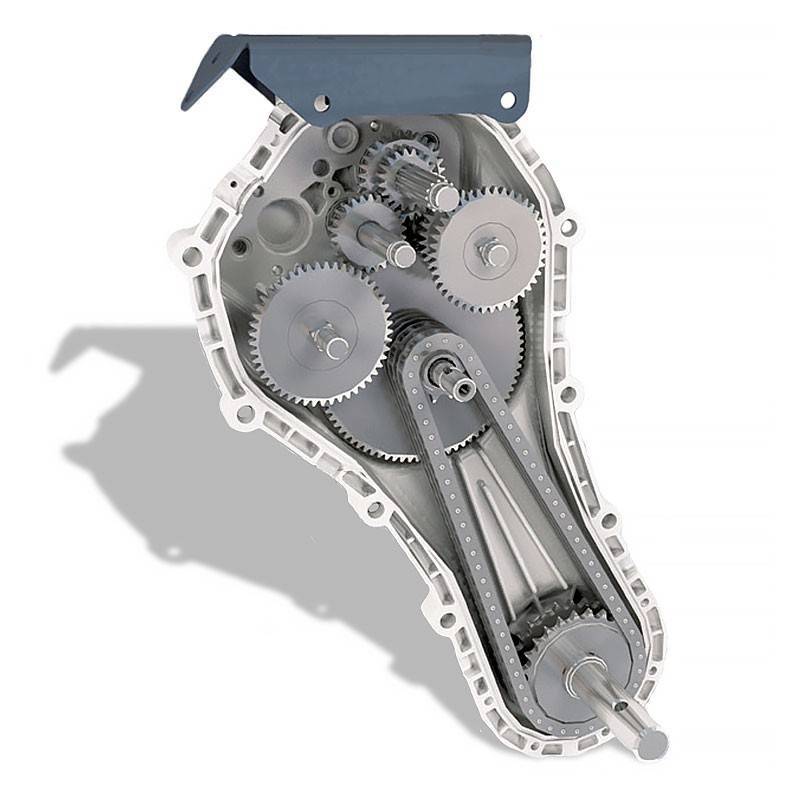

На рисунке ниже представлена схема редуктора мотоблока в разрезе

При нарушении нормальной работы сальников, а именно при протекании масла, сальники следует снять, осмотреть на предмет трещин, износа. При необходимости заменить.

Как сделать редуктор для мотоблока своими руками

Между червячным и цепным редукторами для мотоблока есть отличия нескольких важных характеристик: передаточное отношение, КПД, количество валов и передач, угловые скорости и мощность.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше. Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор. Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню. Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой. Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

Это интересно: Какой мотоблок Рысь надежнее — разбираем вместе

Эксплуатация и обслуживание Нева МБ-2

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
Старый сальник заменяется новым, протирается насухо.
Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

снять кожух, которым закрыт двигатель;
снять крышку клапанной коробки;
произвести регулировку (см. ниже);
установить на место крышку клапанной коробки;
поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Модификации

Как известно, мотоблок Нева МБ 2 пользуется заслуженным спросом на всем постсоветском пространстве. Конструкция техники сопоставима с узлами и агрегатами 1980-ых годов. Но не смотря на это, с каждой модернизацией техника становится все более эффективной

Так, обратим внимание на самые распространенные версии популярной машины:

Нева МБ-2К-75. Данная версия предлагается с двигателем японской компании Subaru. Также в конструкцию входит сошник, осевой удлинитель и фрезы для рыхления грунта.
Нева МБ-2Б-6,0. В этом исполнении мотоблок комплектуется американским мотором мощностью6 лошадиных сил. Масса агрегата составляет 98 кг. Силовая установка работает с шестиступенчатой трансмиссией – четырьмя передними и двумя задними скоростями.
Нева МБ-2К-7,5. Для этой модификации предусмотрен 7,5-сильный двигатель массой 98 кг. Данная версия имеет глубину вспахивания до 32 см. Техника проста в длительной эксплуатации и обслуживании, и наделена эргономичной конструкцией.
Нева-2С-6,5. Этот мотоблок сходит с конвейера с двигателем японского производства. По сути, машина с таким мотором обладает колоссальным запасом по проходимости и производительности. Можно сказать, что этому мотору нет равных на мировом рынке. Агрегат обладает высокой производительностью даже в самых труднодоступных местах.
Нева МБ-2Н-5,5 – данная модель предназначена для обработки приусадебных участков. Оснащается японским мотором и пневматическими колесами.
Нева МБ-2Б-6,5 PRO – это улучшенная версия модели 2С-6,5, однако оснащается американским агрегатом. Отличается высокой выносливостью и прочностью даже в самых тяжелых погодных и дорожных условиях. За живучесть эту модель прозвали настоящим «спартанцем».
Нева МБ-3С-7.0. Мотоблок в этой комплектации оборудован японским двигателем Subaru. Но в данном случае силовая установка развивает больше мощности. Также в комплект входят пневматические колеса. Этот культиватор зарекомендовал себя как компактный и маневренный, надежный и относительно недорогой аппарат.
Нева МБ-2Б-7,5 Pro – Эта модель предназначена для рыхления сложных и больших земельных территорий. Специально для этого мотоблок оснащен высокооборотистым двигателем, разработанным совместно с японскими и американскими инженерами.
Нева МБ-23 С-9,0. Этот мотоблок предлагается с японским двигателем мощностью 9 л. с. Особенность данного движка – большой ресурс и высокий крутящий момент. В комплекте с мотором есть пневматические колеса.
Нева МБ-23 Б-10,0 – в списке оснащения данной модели предусмотрен 10-сильный мотор и шестиступенчатая трансмиссия. Масса этого мотоблока составляет 104 кг. МБ-23 Б-10,0 считается самой технологичным из представленных культиваторов.
Нева МБ-2 с двигателем отечественного производства. Речь идет о моторе ДМ-1К, который выпускают на заводе «Красный октябрь». В этом агрегате предусмотрено верхнее расположение клапанов, и горизонтальная установка коленвала, обеспечивающего большой крутящий момент. Мощность установки достигает 6,5 л. с. Это один из самых доступных движков в моторной гамме Нева МБ-2. Следующий популярности мотор – Robin-Subari EX21 с аналогичной мощностью, а на третьем месте – Briggs Stratton с отдачей 5,5 л. с.

Не смотря на разнообразие модификаций, все комплектации Нева МБ 2 имеют много унифицированных элементов:

Шарикоподшипники – неотъемлемая часть мотоблока. За счет них обеспечивается более мягкая и плавная работа ДВС
Чугунная гильза – объединена в специальный алюминиевый блок. Благодаря ему надежность гильзы сохраняется на длительный срок. Гильза легко поддается ремонту.
Автоматический декомпрессор – тоже неотъемлемая часть мотоблока
Два воздушных фильтра, объединенных в один
Низкий средний расход топлива – характерен для всех силовых установок, устанавливаемых на мотоблок Нева МБ-2
Низкий уровень шума
Система зажигания культиватора выполнена таким образом, что позволяет пускать мотор в любые погодные условия

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

Сливают масло и очищают поверхность редуктора от загрязнений.
Разбирается корпус и осматривается каждый элемент устройства.
Меняются нужные детали.
Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

течь масла через изношенную манжету;
некачественное средство смазывающего материала;
потеки на выходном валу вследствие износа кромки манжеты;
разрыв звездочки блока;
обрыв цепи;
износ резьбы рычага переключения передач.

Редуктор для мотоблока Нева

Обработка земельного участка для современных огородников уже не представляет такой большой проблемы, как это было в недалеком прошлом. В продаже появилась такая универсальная техника, как мотоблоки, которые значительно облегчают жизнь агрономам и садоводам.

Мотоблоки Нева — это одни из лучших агрегатов в своей линейке. Они надежны, долговечны и многофункциональны. Вы сможете и обрабатывать землю, и ухаживать за растениями, и собирать и перевозить урожаи, мусор.

Здесь мы вам расскажем про редуктор для мотоблока Нева, о его устройстве, ремонте. Это один из самых значимых элементов в любой машине, поэтому если вы желаете, чтобы он прослужил долго и без поломок, вы должны знать все тонкости его устройства, а также причины неисправностей и методы их ликвидации.

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Замена Масла в редукторе мотоблока Нева

Стоит также отдельно поговорить о замене масла в редукторе мотоблока Нева. Это нужно делать каждые пятьдесят часов работы

Также важно проверять уровень масла. Для этого подойдет ровная проволока. Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров

Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79

Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров. Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79.

Навесное оборудование

Производитель постарался оснастить свой мотоблок большим количеством навесного оборудования. Для культивации грунта используются фрезы, в данном случае их восемь, но в базовой версии представлены только четыре. Если необходимо, то дополнительное оборудование приобретается отдельно. Со сцепным устройством и плугом приобретают дополнительно грунтозацеп. Все они необходимы, чтобы дать во время работы качественное сцепление с землей, только так можно компенсировать внушительную массу техники.

Приспособления для выкапывания картофеля — полезное дополнительное устройство при наличии большого участка. Оно помогает засадить огород за меньшее время с минимальными усилиями. Посадка производится ровно, между рядами сохраняется фиксированное расстояние. Это приспособление выпускается двух типов:

веерное;
вибрационное.

Земля поднимается, а затем просеивается, при этом клубни остаются на поверхности. У вибрационных есть свое преимущество – они обладают лучшим КПД. В конструкции установлены вибрационная решетка и лемех, который поднимает землю и выкладывает ее. После грунт просеивается через решетку и картофель остается чистым. Из навесного оборудования можно выделить косилки, которые также поставляются в продажу в разном варианте:

сегментные;
роторные.

У сегментных ножи изготавливаются из закаленной стали, двигаются они горизонтально, поэтому такое оборудование лучше всего подходит для работы на ровной поверхности. Основная сфера применения — стрижка кустарников и уборка злаковых. Что касается роторных косилок, то они стали более востребованными у пользователя, поскольку обладают повышенной производительностью. Ножи отличаются сверхпрочностью, устанавливаются они на диски, вращающиеся с большой скоростью. Благодаря такой конструкции стало возможно убирать небольшие кустарники и траву.

При необходимости на мотоблок можно установить снегоуборочник, который разрабатывался специально для «Нева МБ-1». СМБ-1 обладает простым принципом работы, при этом он демонстрирует высокую эффективность. Шнек направляет снег в середину, а направление выброса задается поворотным экраном. Высота уборки регулируется посредством установленных полозьев.

Если требуется расчистить территорию от мусора, тогда на мотоблок ставится роторная щетка. Захват распространяется на 900 мм. Мотоблок можно использовать в качестве небольшого транспортного средства, для этого на нем оставляют пневмоколеса и зацепляют через адаптер телегу грузоподъемностью не более 40 кг. Тормозная система предусмотрена в базовой комплектации. Некоторое навесное оборудование помогает выполнять сельскохозяйственные работы. Это не только грузозацепы, но и плуг, рыхлители, окучник.

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Редуктор мотоблока «Нева МБ-2»: схема и устройство, предназначение и правила эксплуатации

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Состав

В состав редуктора мотоблока входят следующие важные части:

винты;
подшипники;
оси;
звездочки;
корпус;
втулки;
рычаги переключения;
зубчатые колеса;
вал;
муфта;
полуоси;
плата;
пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В.
Проводить полную замену масла следует через установленные производителем мото-часы

В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов.
Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются.
Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит.
Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

на выходном вале начинает появляться масло;
заклинивает цепь;
нет кинематической связи;
не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться

При отсутствии переключения передачи осматривается сухарь, который может быть разрушен. Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить.

Сборка редуктора мотоблока мб 2

Установка и замена ремней
