Сделать ленточную пилу по металлу своими руками

Порядок изготовления самодельной ленточной пилорамы

Есть определенные рекомендации, касающиеся вопроса того, как сделать ленточную пилораму своими руками. К ним можно отнести следующее:

Важно правильно подобрать место установки оборудования. Если в качестве движущего элемента используется электродвигатель, то рекомендуется исключить вероятность повышения влажности окружающей среды для предотвращения возникновения короткого замыкания

Для удобства обработки бревен площадь мастерской или навеса должна составлять не менее 18 квадратных метров.
Работ ленточной пилорамы связана с осуществлением ручной подачи бревна, вес которого достаточно большой. Именно поэтому работу по созданию рассматриваемой конструкции начинают с изготовления рамы. Она должна быть устойчивой, имеет удлиненную форму. Одна часть станка рассчитана на размещение основных элементов конструкции, вторая для подачи заготовки. Удлиненная часть, где располагается бревно до обработки, имеет рельсы, которые помогают передвигать заготовку. При изготовлении используется профиль площадью поперечного сечения не менее 5-ти сантиметров
Особое внимание уделяется на ровность и горизонтально направляющих.
Самоделка проводит распиливание заготовки в горизонтальной плоскости. Именно поэтому следует рассмотреть то, как будет изменяться высота размещения пилы
Могут использоваться различные механизмы.
В нашем случае используется электродвигатель для передачи вращения основным элементам конструкции. При выборе электродвигателя учитывается то, от какого напряжения он должен питаться (220 или 380 Вольт), какова необходима мощность, а также размещение основных элементов крепления. Рекомендуется выбирать двигатель, который питается от сети 220 Вольт и имеет мощность не менее 2 кВт. От мощность электродвигателя зависит то, насколько будет производительным созданный станок. Если неправильно подобрать электродвигатель, то он будет перегреваться во время работы.

Крепление электродвигателя должно проходит с противоположной стороны от места подачи заготовок. При этом важно обратить внимание на прочность крепления – при работе на электродвигатель будет оказываться большое воздействие. В большинстве случае размещают электрический двигатель под рамой, создавая защитный кожух (от воды и механического воздействия).
Следующим важным моментом можно назвать тип используемого привода для передачи вращения. На протяжении многих лет прямую установку, когда выходной вал электродвигателя имеет жесткое соединение с режущим элементом ленточной пилорамы, не используют. Причина заключается в том, что нагрузка на электродвигатель будет меняться в большом диапазоне, и предохраняющего механизма от остановки пилы нет. Поэтому используемый привод представлен сочетанием шкивов и ремня. Если нагрузка большая, то ремень будет проскальзывать. Путем изменения диаметров шкива можно уменьшить или увеличить скорость вращения режущего элемента станка. Однако мощность от этого остается неизменной (применения ременной передачи определяет потерю несколько процентов КПД). Кроме вышеприведенных моментов следует учитывать то, что со временем ремень изнашивается, движение шкивов приводит к появлению звука.

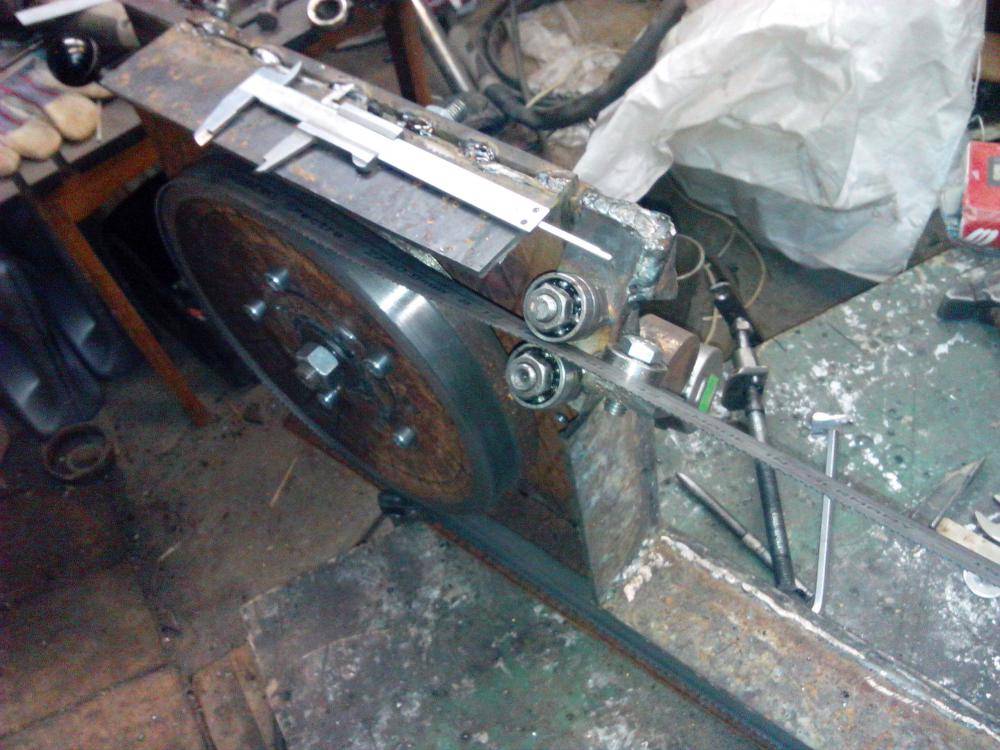

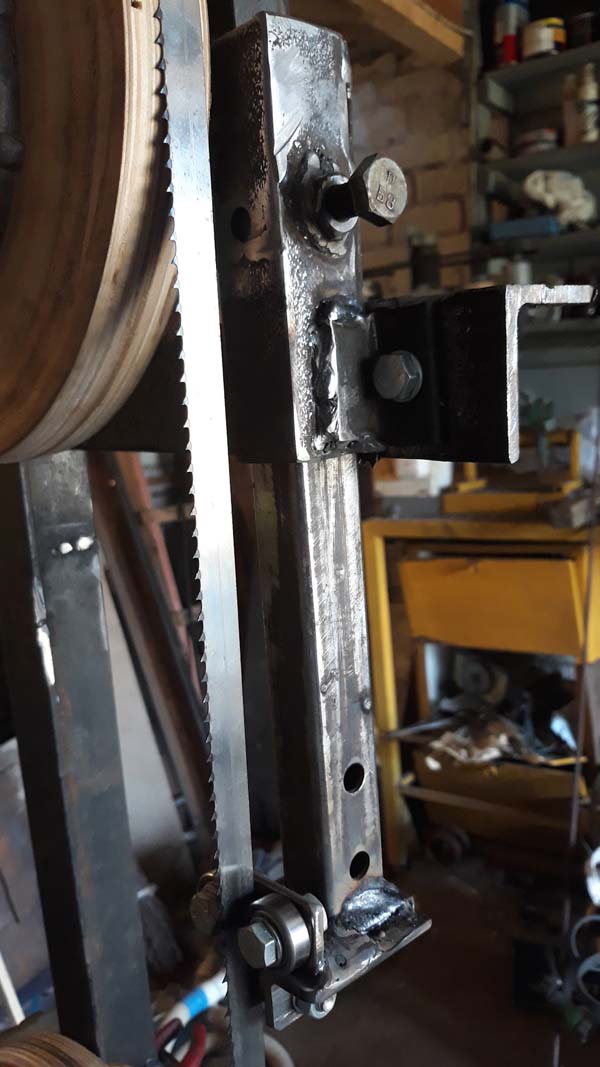

Важным элементом конструкции можно назвать ролики, на которых крепится режущее полотно. Один из роликов ведущий, второй натяжной. Отметим тот момент, что самодельные варианты исполнения зачастую создаются при использовании обычных колес вместо роликов. При создании этого элемента конструкции следует учитывать то, что лента должна иметь хорошее натяжения, для чего один из роликов подпружинивают. При создании конструкции следует уделять внимание прочности крепления всех элементов, так как во время пиления может возникать сильная поперечная нагрузка на полотно – при допущении ошибки оно может слететь.

Вышеприведенные моменты указывают на основные моменты по производству самодельной пилорамы. Сделать ленточную пилораму можно самостоятельно при минимальный затратах. Ведь нужно купить или найти только двигатель, шкивы и ролики, найти металлопрофиль для рамы и полотно для пиления. Надежность конструкции зависит от технического состояния всех узлов и качества их соединения. Поэтому перед использованием пилорамы следует тщательно ее проверить.

Каркас

Для того, чтобы сделать ленточную пилу собственноручно, сначала придется освоить схему постройки каркаса. Для его конструирования стоит выбрать достаточно твердую древесину.

Основные составляющие каркаса:

• столешница;
• несущая штанга;
• шкивы;
• полотно пилы.

Чтобы сделать самодельный каркас устойчивее и прочнее, нужно сначала подготовить чертеж, по которому будет производиться вся конструкция. Чертежи лучше всего делать детальными, но при наличии некоторых знаний можно обойтись и схематическим изображением конструкции

Важно прежде всего рассчитать оптимальную длину полотна, остальные размеры можно будет подогнать

Поэтому нужно рассчитать оптимальную высоту с возможностью монтажа в мастерской или другом месте, где она будет стоять. Также рекомендуется подобрать удобную для конкретного мастера высоту столешницы. Рабочую поверхность (столешницу) можно сделать из обычной фанеры.

Для каркаса берется древесина твердых пород.

Основная несущая штанга конструкции может быть сделана из прочного бруса, например, из клена или другого дерева.

Для того, чтобы придать дополнительной устойчивости каркасу, его окантовывают с помощью реек. В некоторых случаях можно использовать даже детали от старой мебели.

Диаметр шкивов стоит подбирать таким образом, чтобы конструкция не была слишком громоздкой, но при этом обеспечивала достаточную скорость движения полотна.

Зачем делать её самому?

Предпочтительнее, конечно, приобрести инструмент в специальном магазине, который торгует именно такой техникой. Правда, здесь присутствуют два «но»:

• Цена, которая может показаться слишком высокой для обычного человека.
• Функциональность – дело здесь в том, что пила ленточная далеко не всегда входит в список обязательных инструментов для мастерской. Большинство операций можно сделать и без её помощи, а значит, и причин приобретать слишком дорогой агрегат смысла нет.

Вторая причина в основном следует из первой – если бы цена не была слишком высокой, то большинство приобрело бы такой инструмент. Это логично, ведь на нем очень удобно работать.

Как выбрать ленточную пилу?

Первый и важнейший критерий, определяющий выбор – это тип обрабатываемого материала. Если планируется резать сталь, то нужна ленточная пила по металлу. Кроме того, подобное оборудование делится на бытовое, полупрофессиональное и профессиональное. Ручная ленточная пила небольших габаритов и веса как нельзя лучше подойдет для работы в домашних условиях. С ее помощью мастер сможет изготавливать различную мебель, нарезать заготовки и прочее.

Средний класс пил можно применять как в домашней мастерской, так и в цеху, а вот профессиональные станки подходят лишь для промышленного производства. Определившись с классом, можно переходить к выбору основных технических характеристик:

1. Глубина пропила. Этот параметр определяет максимальную толщину обрабатываемой детали.
2. Ширина пропила. Эта величина показывает, какую максимальную ширину может иметь обрабатываемая деталь.
3. Максимальный диаметр заготовки.

Рейтинг ленточных пил

К популярным моделям относятся:

1. Ленточная пила Jet . Обрабатывает заготовки шириной до 300 мм. Ее мощности хватает для распила древесины из самых разных пород – ясеня, бука и других. На толстой металлической станине легко располагать необходимые детали, она не деформируется от большой вибрации и нагрузок.

Ленточная пила Энкор Корвет . Этот агрегат больше подойдет для промышленного производства. Его мощность составляет 1000 Вт, а режущее полотно движется со скоростью 900 м в минуту, позволяя распиливать заготовки из самых разных материалов.

Ленточная пила Bosch . Эта компания производит как станки, так и ручные инструменты, работающие на аккумуляторе. Последние можно брать с собой и использовать для нарезки труб, уголков, прутков и прочих деталей. Работать с таким инструментом можно во всех положениях, оно компактное, удобное и простое в управлении.

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

• Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
• Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
• Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
• Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Сварочные работы

Сварка ленточных пил подразделяется на несколько этапов. На каждом технологическом этапе необходимо строго придерживаться методики, чтобы достичь наилучшего результата.

Существует несколько типов устройств позволяющих осуществлять процесс соединения. Обычно они функционируют следующим образом: кромки концов пилы соединяются посредством их стыковки и пропускания через них тока.

Аппараты сварки сопротивлением – один из видов оборудования, позволяющих надежно соединять концы режущего инструмента. Они отличаются небольшой стоимостью, однако и производительность у них невысокая.

Подобное оборудование отлично подойдет для маленьких объемов работ, особенно эффективным оно будет в ремонте пил производственных лесопилок.

Чертеж соединения ленточных пил.

Данный метод предполагает высокое качество подготовки стыка и электродов, а также правильность выбора режимов. Аппараты функционирующие по принципу оплавления предлагают более высокую производительность. Кроме того они способны работать со всеми типами полотен. Такие устройства относят к среднему классу.

Метод также требует хорошую подготовку поверхности, правильность выбора режимов и учет расхода металла.

Процесс сварки пил, как уже было отмечено выше, разделяется на этапы, каждый из которых будет описан ниже.

Резка

Помимо станка для сварки пил потребуются и некоторые другие инструменты. К ним относятся гильотинные ножницы, используемые для резки полотна. Если подобного устройства нет, тогда можно воспользоваться зубилом или отрезным станком.

В случае выполнения соединения на ранее используемом участке, следует с каждой стороны отрезать по пять миллиметров. Рез необходимо выполнять строго перпендикулярно между зубцами. С каждой стороны оставляют пятимиллиметровый припуск.

Зачистка

Сварка ленточной пилы.

Следующим шагом является зачистка полотна для пил. В этих целях необходимо провести тщательную очистку поверхности инструмента. В качестве растворителей можно использовать ацетон или спирт.

Помимо загрязнений нужно удалить заусенцы и неровности. Проще всего это сделать на заточном станке.

Установка

После подготовки полотна в соответствии с перечисленными выше этапами, полотно устанавливают в оборудование для сварки. Кромки изделия должны совпадать друг с другом.

Такие параметры оборудования, как усилие, режим и ход осадки устанавливают исходя из выбранного для полотна материала. Необходимые режимы содержатся в таблицах, приведенных в документации к оборудованию.

Сварка

Если используется профессиональное оборудование, то стыковая сварка ленточных пил запускается посредством поворота соответствующих ручек или нажатием кнопки. Ток подается на электроды, проходит через стык, нагревает метал до температуры плавления и соединяет концы полотна между собой.

Одним из существенных параметров является время подачи тока. В автоматическом оборудовании оно составляет одну-две секунда. Если сварка осуществляется своими руками – то время задается мастером.

В случае неудачного соединения режимы меняются на более подходящие и записываются. В будущем эти значения могут быть использованы в случае сварки таких же полотен.

Отжиг

Процессы подготовки ленточных пил.

Сразу же после выполнения соединения пила не пригодна к использованию. Чтобы подготовить инструмент у применению необходимо выполнить еще несколько операций с полотном.

Сварочный аппарат

Контролировать температуру отжига можно с помощью пирометра. В случае его отсутствия контроль осуществляется визуально по цвету металла. Самым оптимальным является вишнево-красный цвет, а вот оранжевый или желтый свидетельствуют о перегреве.

Зачистка

Завершающим этапом является зачистка соединения от наплывшего металла. Также необходимо вывести правильную форму впадины между зубьями. В этих целях можно использовать любой абразив. Однако, как уже упоминалось ранее, лучше всего подойдет заточный станок.

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует уHonor, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Выбор материалов и комплектующих

Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Что уHonor при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Ленточная пила из лобзика.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

Sources:

https://tehnolev.ru/dlya-remonta/pily/kak-sdelat-lentochnuyu-pilu-svoimi-rukami-v-domashnih-usloviyah.html https://woodguide.ru/machines/lentochnaya-pilorama-svoimi-rukami/

Завершающая отделка, проверка и настройка

Пилу из дерева можно эксплуатировать сразу после сборки, однако специалисты рекомендуют предварительно оснастить ее кожухом, который закроет верхний шкив.

Подобные манипуляции не просто придадут конструкции эстетическую привлекательность, но и повысят степень безопасности: даже при соскальзывании ленты со шкива она остановится в кожухе. В качестве дополнительного аксессуара следует предусмотреть контейнер под стружку, к которому можно будет легко получить доступ.

Привод ремня рекомендуется вывести из-под рабочего стола, защитив его от опилок. Силовой агрегат защищается кожухом, изолированным от пыли и прочего мусора.

Финальный этап обработки древесины лаком или краской положительно сказывается на сроке службы инструмента, а еще предотвращает получение травм при контакте со сколками и щепками необработанного материала. Перед эксплуатацией все поверхности дополнительно зашкуриваются и пропитываются антисептиками — они препятствуют гниению и развитию плесени.

Сферы применения в зависимости от конструкции агрегата

Основная цель установки — распиловка. Распиливать можно большой материал на более мелкие детали, при этом учитываются размеры оборудования — столешницы, ленты, зубьев и мощности двигателя, скорости работы. Пилорамы нашли свое применение как на крупных производствах (лесопилки, мастерские по дереву, металлообрабатывающие заводы), так и в частном хозяйстве — для строительства или домашнего мастерства. Область применения очень широкая, из-за простоты конструкции, невысокой стоимости и высокой производительности их устанавливают повсеместно.

Сфера работы в основном зависит от следующих конструктивных особенностей:

• мощность двигателя;
• скорость вращения шкивов;
• ширина распилочного инструмента;
• острота и диаметр зубцов, шаг между ними, их наклон и форма.

Можно менять эти параметры и режимы, чтобы делать назначение агрегата разносторонним.

Тележка

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

Что нужно знать о ленточной пиле

Каким будет распил дерева, зависит от того, какую форму имеет зубец оборудования. Именно зубец ленточной пилы показывает тип распила. Чему же отдать предпочтение? Пила с узкой лентой стоит недорого и ею очень просто пользоваться. Смысл заключается в том, что зуб не может быть высотой не больше 20% от ширины полотна, иначе сталь от сильной нагрузки разорвется, как бумажный лист. Какого шага и высоты зубья, определяет площадь впадины. Потому как если опилки не будут выноситься, а будут скапливаться в пропиле, то пила заклинит и засориться опилками. На практике есть определение высоты зуба, и она равняется не меньше 5 мм. И, соответственно, шириной полотно должно быть менее 25 миллиметров. Узкая пила, которая порвалась, встречается часто. Широкие пилы рвутся очень редко. На таких пилах могут появиться трещины, и связано это с неправильно подобранными размерами, регулированием. А вот чтобы разорвать такую пилу это еще надо потрудиться. Трещины могут быть:

• во впадинах зубьев;
• в центральной части пилы;
• на кромке в задней части.

Наиболее часто встречаются дефекты во впадинах зубцов ленточного оборудования. Возникают дефекты в процессе работы пилы. Из-за дефектов такая пила делает неровный пропил дерева. Как же не допустить образование дефектов? На узких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец влево, 2-ой вправо, 3-ий прямо и опять: влево, вправо, прямо. В данном случае пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Лучшим считается работа пилы с уборкой опила на 100%, а узкая пила убирает на 30%, потому как высота зубцов у такого типа пил невысокая. Из вышесказанного можно сделать вывод, что скорость работы узкой пилы ниже, так как вынос опила низкий, и замедляет пил. Кроме того, узкая пила не имеет тело стабилизации и поэтому застревает и расшатывается в пропиле, из-за чего происходит разрыв. И тут уже опять понадобится ремонтировать и варить. Вывод однозначен, широкая ленточная пила для дерева все-таки лучший вариант. Единственное, что можно предпринять — это увеличить ширину стального полотна. Отношение не должно превышать 20 к 80. Зубцы можно сплющить на кончике, тем самым создав уширение в пропиле. Также можно наплавить стеллит. После этого зубцы гарантированно будут работать на все сто. Если сделан стеллит, то разводку делать не надо.

Следует сказать и о том, что каков будет пил, влияет и качество древесины. Дерево должно быть чистым, с минимальным количеством сучков. Широкая пила отлично работает с любой шириной бревна. Большие скорости для нее не проблема. В широких ленточных пилах настройка зубцов может проводиться более тонко. Также может меняться ширина, угол, толщина пропила. Благодаря этому выход продукции можно повысить до 25 %. Узкая ленточная пила делается с более дешевым оборудованием, более просто собирается. Это своего рода относительный плюс в копилку узких пил.

Ручная пила

Узкая пила нагревается во время работы полностью, а у широкой пилы нагревается только часть лезвия, которая пилит, из-за этого порой может возникать волна в месте пропила.

Поэтому широкую пилу надо натягивать гораздо сильнее, чем узкую. Конструкция широкой пилы более сложная, что, естественно, отражается на стоимости. Кроме того, на широкой ленточной пиле очень непросто работать, надо иметь ряд определенных навыков и знаний. Хороший, налаженный станок с широкой ленточной пилой даст большие объемы выработки.

Для того чтобы пиление было продуктивным требуется:

• станочное оборудование с широкой ленточной пилой;
• опытный оператор;
• высокого качества подготовленное оборудование;
• человек ответственный за заточку;
• механизм для заточки;
• обслуживающий персонал.

Станок для ленточной пилы Ленточными пилами можно пилить оперативно и качественно. Однако надо соблюдать ряд правил. Перед использованием ознакомиться с оборудованием, ухаживать за оборудованием, чистить и смазывать, вовремя проверять и обслуживать. Если финансов нет, то станок можно сделать самостоятельно. Обладая навыками, деталями и специальным оборудованием, следуя схеме, можно попробовать собрать ленточную пилу своими руками. Конечно, самостоятельно собранный станок не будет обладать супер скоростью, но как говорится: не спеша, можно выполнить поставленные задачи по пилению очень даже хорошо и продуктивно.
