Конструктивные особенности высечных ножниц
В зависимости от принципа работы и вида режущих элементов электроножницы классифицируются на несколько видов: ножевые (шлицевые и листовые) и высечные (вырубные). Основное их различие заключается во внутренней и внешней конструкции режущих материалов, а также методе разрезания металлических изделий.
К основным составляющим элементам высечных ножниц относят:
пробойник (пуансон)– подвижной элемент – размещается в ползуне, который осуществляет возвратные и поступательные движения, подающиеся от кривошипного механизма. Принцип действия инструмента аналогичен работе дырокола: рубка листового металла происходит путем проделывания ножницами небольших пазов под диаметр пуансона. При обработке тонких материалов форма пуансона должна иметь округлый вид с размером до 3 мм. При вырезке отверстий в массивных элементах рекомендуется использовать квадратные формы пуансона. Прямоугольные пуансоны делают высечки с прямоугольным профилем и имеют высокие показатели надежности при эксплуатации. При необходимости их можно перетачивать. Круглые пуансоны делают подковообразные высечки с направленными краями и хорошо подходят для криволинейных резов. Круглые пуансоны нельзя перетачивать.
Форма пуансона определяет форму образующихся высечек: прямоугольная – в виде прямоугольника, круглая – в виде подковы. Прямоугольная форма высечек является более безопасной.
матрица – это неподвижная часть устройства. Устанавливается в матрицедержателе и жестко прикрепляется к кожуху всего механизма. Через матрицу втягивается либо вжимается движущийся пуансон. Отверстие, расположенное в матрице должно иметь такую же форму, как и пуансон (прямоугольник или круг).
Высечные ножницы могут применяться не только в обработке листового металла, но и при разрезании стальных изделий. Например, они могут существенно помочь при разрезании гофрированного металла любого профиля.
Этот инструмент по своей скорости не уступает обычной болгарке, не способен нагревать режущий материал и позволяет проделывать любые повороты, включая 90-градусные. Кроме этого ножницы не оставляют заусениц на кромках, благодаря чему отсутствует необходимость в дополнительных обработках мест среза.
Преимуществами высечных ножниц считают:
- компактные размеры;
- отсутствие повреждений полимерных слоев металлочерепицы;
- осуществление резки не только с краю, но и с середины;
- быстрота выполнения резки;
- бесступенчатая перестановка матрицы;
- выполнение криволинейного или прямого среза;
- возможность легкой уборки образующейся во время резки стружки;
- обработка материалов различной толщины за счет существования разных по мощности видов инструмента.
К основным областям использования высечных ножниц относят:
- кровельные и фасадные работы;
- слесарные работы в мастерских;
- производство распределительных шкафов;
- обработка металлических изделий;
- утилизация и демонтаж.
Изготовление изделия своими руками
Покупка готового изделия не всегда целесообразна. Зная, как выглядят ножницы для резки по металлу, их можно сделать своими руками. Основная задача — выбрать прочный сплав для лезвий.
В самодельных моделях часто используют подшипники. Их затачивают и закрепляют на рукоятке. Осуществляя нажим, режущая головка вдавливается в заготовку. Благодаря этому происходит рез материала.
Разница между покупной и изготовленной моделью в безопасности, скорости и эффективности работы. Поэтому специалисты рекомендуют выбирать уже готовое изделие.
Все ножницы соответствуют стандартам качества. Выбирая подходящую модель, необходимо учитывать не только поставленные задачи и технические характеристики устройства, но и рейтинг производителей.
Типовые дефекты
Любые ножницы могут плохо работать по двум причинам:
- разошлись лезвия;
- затупилась режущая кромка подвода.
Как возникает зазор
Если ножницы выполнены из стали мягких сплавов, то при создании больших нагрузок на клинок последние могут деформироваться, отойти от плоскости реза. В этом случае они станут дополнительно изгибать материал, а не разрезать его.

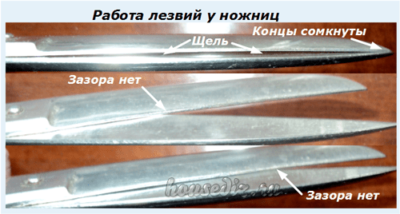

Такой дефект легко обнаружить, если посмотреть на просвет между сдвинутыми лезвиями.
Как отрегулировать ход лезвий
Причиной расхождения поверхности кромок могут быть:
- ослабление винтового зажима оси вращения;
- деформация металла из-за приложения повышенных нагрузок;
- комбинированное проявление обеих неисправностей.
В первом случае достаточно просто поджать винт: ножницы станут нормально резать. Если же возник изгиб плоскости более тонкого лезвия (они чаще всего создаются разной толщины), то ему следует придать первоначальную форму.
Парикмахерские ножницы довести таким способом до идеального уровня вряд ли получится. Однако бытовые модели, предназначенные для резки бумаги или ткани можно отрегулировать, сделав выпуклый изгиб поверхности так, чтобы при обработке материала оба лезвия соприкасались, находясь в общей плоскости реза.
Нарушения режущей кромки
Металл лезвия клинка ножниц, как и у ножа, со временем изнашивается.
Периодически требуется его заточка, формирование поверхности режущего клина подвода. В зависимости от назначения инструмента кромку формируют:
- обычной заточкой;
- или дополнительной полировкой ее поверхности.
Парикмахерские ножницы полировке кромок при заточке не подвергают. Тонкие канавки от мелкозернистых абразивных материалов, расположенные на подводах, хорошо удерживают волосы при стрижке.
Как выбрать портновские ножницы
Есть несколько показателей, по которым вы сможете решить, какие купить портновские ножницы. Это форма конструкции, вес инструмента, острота режущих полотен и эргономика рукоятки, а также удобство использования. Рассмотрим подробнее каждый критерий.
Форма
Профессиональные модели отличаются от обычных канцелярских формой конструкции. Это преимущественно ассиметричные линии, где одно кольцо под пальцы больше размером, чем второе. Благодаря таким особенностям мастер может обхватить кольцо сразу четырьмя пальцами, что удобно и не тяжело для руки.
Вес
Еще один важный показатель – это вес изделия. Чтобы было удобно выполнять работу длительное время, оно не должно перезагружать руки. При этом будьте готовы к тому, что профессиональная модель будет тяжелее стандартной. Некоторые производители с целью облегчения делают прорези в лезвии.
Лезвия и ручка
Чтобы ткань резалась быстро, плавными ходом и без погрешностей, лезвия затачивают под непрямым углом по отношению к рукоятке. Кончики при этом острее, чем остальная часть полотна, разница может быть только в длине. Еще один важный критерий – это эргономика ручки, наличие прорезиненных деталей против скольжения, мозолей.
Удобство в использовании
Среди портняжных ножниц мастера предпочитают те, которыми будет комфортно и легко подрезать, кроить разные материалы
Важно, чтобы инструмент ложился в руку, не натирая пальцы, плавно работал и не перенапрягал руку своим весом
Особенности работы с ножницами
Высечные ножницы по металлу в целях уменьшения или устранения излишних нагрузок на режущий инструмент всегда устанавливаются на обрабатываемые детали с работающим электрическим двигателем. Для резки листов в форме трапеций используют матрицы особой формы или специализированные высечные ножницы, предназначенные для трапецеидальных изделий. Такие ножницы оборудованы режущими элементами большей длины, благодаря чему способны с высокой точностью повторять контуры любых профилей. Инструмент небольшой и зачастую оснащается ручками для более удобной резки.
Поверхность металлочерепицы, покрывается очень стойким полимерным лаком, обладающим высокими антикоррозийными характеристиками и который ни в коем случае нельзя повреждать.
Принцип работы ножниц достаточно прост. Пуансоном наносятся удары по неподвижной матрице, располагающейся внизу. При этом происходит вырубка профиля, в результате чего образуется металлическая стружка. Форма пуансона (квадрат, круг или прямоугольник) подбирается согласно сечению материала и должна соответствовать форме матрицы. При работе матрица должна быть жестко зафиксирована. Образующиеся во время резки металлические высечки проталкиваются в отверстия, расположенные в матрице. В результате в изделии появляется дорожка строго заданной ширины.
Ширина разрезов в среднем может составлять 3,1мм. В целом ножницы могут обрабатывать металл толщиной:
- из алюминия – до 2мм;
- из нержавеющей стали – до 0,8мм;
- чистый цинк, латунь, медь, сталь с покрытием из цинка – до 1,5мм.
Маневренность ножниц напрямую зависит от длины матрицедержателя. Чем длина больше, тем удобнее работать с инструментом.
Угол наклона ручки ножниц при необходимости можно регулировать. Это позволяет избегать упора в профиль.
Следует помнить, что процесс реза должен проходить последовательно, от одного листа к следующему с обязательной защитой других листов черепицы от попадания на них образующейся металлической стружки.
С помощью высечных ножниц можно выполнять различные виды разрезов под любым заданным углом, даже в самых труднодоступных местах, а возможность высечки сложных фигур, делает подобный инструмент незаменимым при фигурной обработке металла.
Какие портновские ножницы лучше
После того, как вы познакомились с топовыми моделями 2021 года, выбор, какие портновские ножницы лучше, значительно упрощен. Vyborexperta.ru не дает конкретных рекомендаций, но сравнив плюсы и минусы, отмечает нескольких лидеров обзора:
- Fiskars 25см 1005151 – классическая модель универсального назначения, заточка которой справится с тонкими и грубыми материями;
- Hemline 25.4 см B5367 – цельнометаллическая конструкция с долговечным покрытием, точным кроем, удобным захватом;
- Sewparts SP-300 – цельный корпус из прочного металла, режущее полотно по всей площади от кончиков до основания с плавным ходом.
Какие ножницы выбирать, зависит от ваших личных требований и потребностей. Обычно опытные мастера используют сразу несколько инструментов, а производители постоянно внедряют новые интересные решения.
Ножницы для маникюра
Характерная особенность этого инструмента — выгнутые лезвия криволинейной формы. К их обработке без хороших слесарных навыков и круглых мелкозернистых надфилей с алмазным напылением лучше не приступать.
Если маникюрные ножницы стали плохо работать, то попробуйте вначале:
- подтянуть винтовое крепление оси вращения;
- осмотреть зазор между режущими кромками подводов;
- выполнить полировку иголкой.
Правкой изгибов рекомендую заниматься только в крайнем случае, используя специализированный инструмент.
Для закрепления материала рекомендую посмотреть видеоролик Serg578 «Доводка лезвия у ножниц в 2 касания».
Полезные товары
- Электропаяльник с регулируемой температурой
- Стержень-губка для чистки от ржавчины
- Термометр для бариста
Полезные сервисы и программы
- Курсы по дизайну
- Онлайн изучение английского языка с репетитором или самостоятельно
Как устроены и работают ножницы
Известная детская загадка про два конца, кольца и гвоздик полностью отражает конструкцию и принцип работы этого инструмента.
Ножницы состоят из двух симметричных половинок, соединенных общей осью вращения. Усилие реза создается за счет возникновения крутящего момента, на величину которого влияет длина рычага.
Ножевые лезвия имеют рабочие поверхности, заканчивающиеся режущей кромкой. Концы могут быть различной формы:
- острыми;
- закругленными;
- комбинированными.
Ось вращения обычно выполняется винтовым механизмом с возможностью небольшой регулировки поджатия.
Геометрия лезвий
Лучшими формами поверхности обладают парикмахерские ножницы. Они созданы для тонкой работы по подстрижке волос, изготовлены из прочных сталей с хорошо заточенными режущими кромками, движущимися встречно.
Режущая кромка каждой половинки скользит одной стороной по общей плоскости среза навстречу обрабатываемому материалу. Рез создается за счет остроты подвода лезвий и их минимального приближения друг к другу.
Заточка клинка, в отличие от обычного ножа, создается односторонним подводом.
Режущее усилие
Следует учитывать, что каждый инструмент изготавливается для работы в определенных условиях. Например, парикмахерские ножницы делаются ровными. Нагрузки, которые они испытывают, являются минимальными. Использовать их для других целей нежелательно: легко повредить.
Садовые ножницы могут резать ветки деревьев, а поверхности их лезвия формируется с тремя зонами развиваемых нагрузок:
- ближняя к оси вращения выемка позволяет вырабатывать максимальное усилие реза;
- следующая за ней — среднее;
- оставшаяся часть предназначена для разрезания тонких веточек.
При этом используется эффект создания изгибающего момента через рычаг: приближение обрабатываемого материала к оси вращения увеличивает усилие среза, а удаление — уменьшает.
Какие виды ножниц выпускают
Ножницы по металлу – какие бывают и зачем они нужны в повседневной жизни, какой фирмы изделия лучше покупать. Ручной инструмент имеет широкое распространение в быту и у профессионалов. Им пользуются жестянщики, строители, специалисты по установке окон, электрики и рабочие других специальностей.
По способу приведения в действие, можно выделить ручной механический инструмент, электрический и приводимый в движение гидравликой или сжатым воздухом.
По способу раскроя модели делятся на прямые и имеющие дополнительный функционал в виде реза по дуге или сразу обрабатывающие две плоскости.
Профессиональные ножницы обычно имеют узкую специализацию, например, для профиля или кабелей. Мощные за счет усилителей, высокопроизводительные, они применяются в основном при строительстве.
Уход за инструментом
Особого ухода требуют рабочие поверхности ножей: если на них остаются мелкие металлические частицы, окалина или остатки бронезащиты кабеля, то при следующей резке впадины между ножами подвергаются распирающему действию отходов. Это может вызвать образование трещин.
Часто неудачи в применении секторных ножниц связаны с попыткой реза кабеля, диаметр сечения которого превышает прочностные возможности ножей. В частности, бронированный кабель, провода, снабжённые стальными сердечниками, а также стальные тросы и канаты рекомендуется разрезать только на ножницах линейки НСТ. Учитывая неодновременность приложения разрезающего усилия, большее значение имеет твёрдость материала кабеля, а не его диаметр. Тем не менее, использование инструмента по верхнему пределу его технологических возможностей также не рекомендуется: запас должен составлять не менее 10…15%.
При большом люфте в подвижной рукоятке ось усилия реза может располагаться не под прямым углом к оси кабеля. Это не только увеличивает усилие, но и способствует продольному изгибу подвижного ножа, что также отрицательно повлияет на его долговечность.
В процессе резки многожильных кабелей образуются мелкие обрезки материала. Чтобы они не повредили лицо работающего, все операции стоит производить в очках.
После окончания работ все трущиеся части секторных ножниц следует смазать.
Монтажный пистолет. Забиваем гвозди в бетон
Монтажные патроны. Характеристики и цветовая маркировка
Как правильно выбрать
Перед тем как выбрать тип ножниц по металлу, следует проанализировать объем работ, толщину листа и марку металла
На что обратить внимание в первую очередь – инструмент должен соответствовать по характеристикам материалу, который будет резаться. Если он используется в мастерской, на малом предприятии, следует брать функциональный, высокопроизводительный
Для домашних потребностей подойдут бюджетные модели.
При строительстве дома и забора достаточно иметь самую простую механическую модель. Она позволит обрезать в размер, подкроить на стыках.
Если учитывать рекомендации специалистов, при создании из листовой стали конструкций сложной конфигурации, следует выбирать универсальную оснастку с резом по радиусу.
Основные ошибки при выборе оборудования для самостоятельного ремонта и строительства крыши – покупка универсальных дорогих ножниц. Качественной модели с бюджетной стоимостью хватит, чтобы порезать несколько листов металлопрофиля для кровли. Затем приспособление будет долго лежать без дела.
Маркировка и возможности ножниц для кабеля
У отечественных секторных ножниц принята маркировка НС или НСТ (буква Т в последнем случае указывает на то, что на таком инструменте можно резать не только кабели, но также и прутки из малоуглеродистых сталей, поскольку ножи в этом случае выполнены из более твёрдой стали). После буквенного обозначения идут цифры, определяющие наибольший диаметр перерезаемого кабеля. Например, секторные ножницы НС-70(КВТ) могут разрезать ленточный бронированный кабель диаметром до 70 мм, а в маркировке модели ножниц НС-3м цифра «3» указывает на количество жил медного или алюминиевого провода, которые можно разрезать.

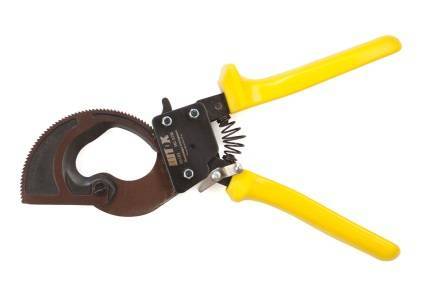

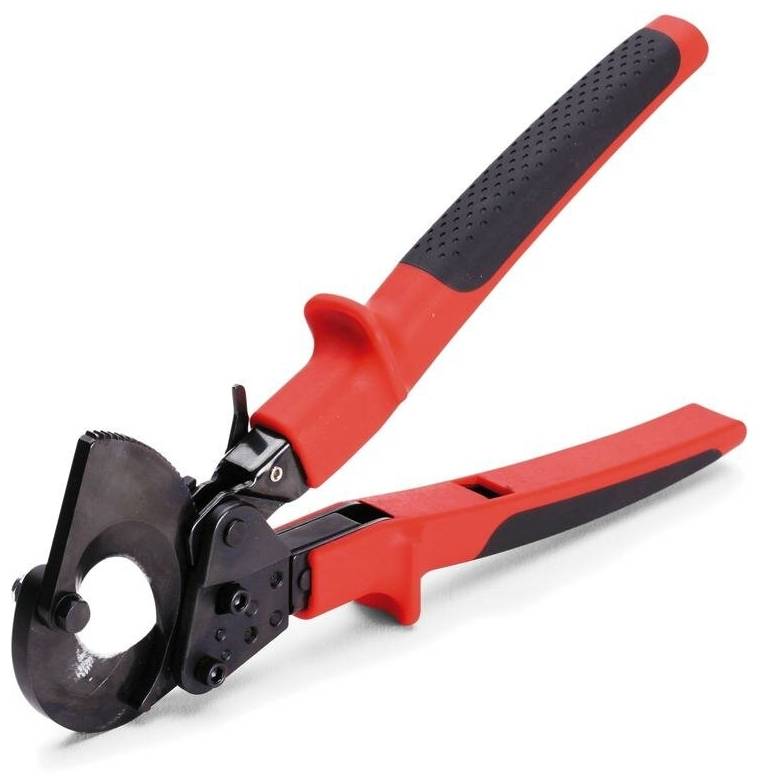

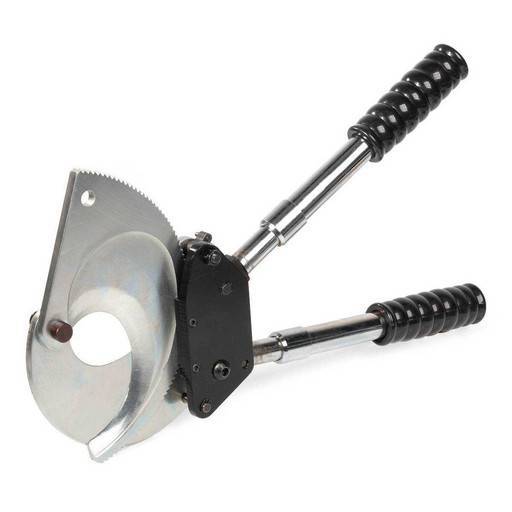

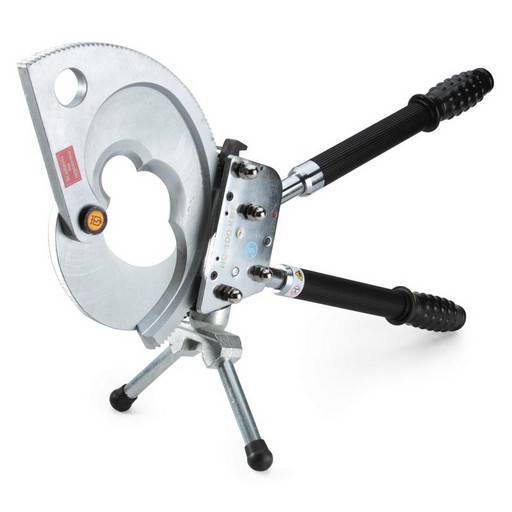

Технические характеристики наиболее распространённых видов секторных ножниц представлены ниже:
Модель НС-32 – резка бронированных кабелей диаметром до 32 мм.
Модель НС-45 – резка бронированных кабелей диаметром до 45 мм.
Модель НС-70 – резка бронированных кабелей диаметром до 70 мм.
Модель НС-100 – резка бронированных кабелей диаметром до 100 мм.
Секторные ножи закаливаются на твёрдость до 50…52 HRC, что обуславливает их высокую износостойкость. Заточка ножей может производиться и самостоятельно, однако при этом необходимо строго соблюдать значение угла заточки, которое указывается в инструкции по эксплуатации. При угле, превышающем требуемый, нагрузка на нож в начальный момент реза резко возрастает, что может привести к хрупкому выкрашиванию материала. Наоборот, меньшее значение угла вызывает пластическое течение материала кабельной жилы (а это – пластичные медь или алюминий), и это вызывает ухудшение качества поверхности среза.
Следует отметить, что выход из строя ножей у ножниц гаммы НС, практически во всех случаях сопровождается и поломкой зубчато-храпового механизма. Такой дефект подлежит устранению только в специализированных сервисных центрах.
Кроме предельного диаметра, важной эксплуатационной характеристикой секторных ножниц является их возможность реза бронированного кабеля, находящегося под напряжением. Об этом указывается в характеристике класса изоляционной защиты рукояток
Если изоляционный материал не охватывает всю поверхность рукоятки, пользоваться таким инструментом при разъединении кабелей, находящихся под нагрузкой, категорически запрещается.
https://youtube.com/watch?v=ps9O0hyMBDc%3F
Способы заточки
Профессиональный угол подвода формируется на специальных станках в заводских условиях. Его необходимо сохранять и поддерживать. В статье не рассматривается заводская технология, а публикуются упрощенные методы, доступные домашнему мастеру для приведения в рабочее состояние бытовых моделей.
Инструменты для правки ножниц
Точилка
Лезвия ножниц разводят и поочередно протаскивают через подготовленную в инструменте щель. Металл подвода стачивается абразивными материалами. Для этого могут использоваться вращающиеся диски. Все зазубрины и неровности убираются до единого уровня.
Алмазный надфиль или напильник
Ножницы при заточке следует хорошо зафиксировать или плотно держать в руке, оперев ее на какой-нибудь стационарный предмет, например, поверхность стола.
Режущую поверхность напильника необходимо располагать только в одной плоскости. Этот прием обеспечивает одинаковый угол заточки по всей длине лезвия. Его заводскую величину нельзя нарушать.
Если на поверхности напильника крупная насечка, то может потребоваться дополнительная полировка подвода другим инструментом.
Брусок, оселок, точильный камень
Ножницы желательно разобрать, но можно работать и в собранном виде. Технология такая же, как и при заточке ножа на этих приспособлениях. Подвод располагают на поверхности точильного камня, лезвие ведут в одну сторону, все время выдерживают строго один угол наклона. Абразивный материал периодически смачивают водой, удаляя частицы срезанного металла.
На фото показана работа на самодельном точильном камне, изготовленном из керамической плитки своими руками.
Если форма лезвия отличается от прямой линии, имея выпуклость или вогнутость, то направление движения заточки изменяют на 90 градусов.
Подручные средства
Рассмотрим самый доступный инструмент заточки:
- наждачку;
- фольгу;
- стальную мочалку;
- горлышко стеклянной бутылки;
- сталистую проволоку.
Наждачная бумага
Выбирают сорта с самыми мелкими зернами — нулевку. Разрезают ее по всей длине лезвия. Абразивный материал наждачки, проходя под режущими кромками, затачивает их.
Материал складывают в несколько слоев, разрезы делают на всю длину лезвия.
Этот метод работает по технологии предыдущего. Ножницы должны работать по всей длине лезвия.
Стеклянная бутылка
Обхватив горлышко обоими лезвиями делают режущие движения по всей их длине в обе стороны. Происходит полировка поверхностей. Поэтому плоскость подводов располагают в оптимальном направлении для их выравнивания.
Основная классификация
Ножницы для металла отличаются разнообразием и позволяют разрезать изделия разных толщин. Специалисты делят все инструменты по принципу работы и устройству.
По особенностям резки модели делятся на:
- ножевые;
- вырубные.
По особенностям работы бывают:
- механическими;
- электрическими.
Инструменты имеют различия по форме разреза и его направлению. Встречаются правый и левый раз, прямая или кривая (фигурная) форма.
Аллигаторные
Аллигаторные ножницы получили свое название благодаря шарнирной челюсти, которая используется для раскроя металла. Они имеют гидравлический привод. Применяются для раскроя длинных заготовок, балок, арматуры, профилей в слесарных мастерских и на производствах.
Аллигаторные устройства отличаются эффективностью, долговечностью и прочностью. Из недостатков выделяют неточный рез и грубый край.
Аллигаторные модели подходят для работы на производстве
Настольные
Разновидность ножниц для резки металла средней толщины. Отлично справляются с угловыми резами, созданием Т-форм, раскроем прутов. Настольные модели позволяют делать гладкий срез.
Гильотина
Гильотина встречается с механическим, ножным и гидравлическим приводом. Принцип работы заключается в зажиме металла плунжером. После этого одно лезвие перемещается вниз по зафиксированному ножу, вследствие чего осуществляется разрез.
Гильотина позволяет быстро и эффективно разрезать металл. Применяется в серийном производстве.
Силовые
Силовой тип подходит для моделей на электрическом или пневматическом приводе, а также ручном управлении. Принцип работы заключается в создании разреза верхним лезвием, которое опускается к нижнему, надежно закрепленному ножу.
Силовые ножницы подходят для резки прямых или изогнутых линий. Их отличительная особенность — высокая точность, хороший гладкий край.
Snips
Snips — это устройство для резки металлических листов. Для работы с низкоуглеродистым оловом и мягкой сталью выбирают оловянные модели с длинными ручками.
Составные ножи подходят для обработки алюминия, нержавеющей стали и мягких сплавов. Они оснащены рычагами, увеличивающими механическое давление.
Универсальные модели активно применяются для решения бытовых задач
Универсальные
Универсальные устройства отличаются небольшими размерами и оснащены острыми надежными ножами.
Они осуществляют непрерывный рез и формовку листов разной величины. Универсальными ножницами выполняют обработку углов и центра пластин, резку прутов малого диаметра.
С подъемным механизмом
Модели с подъемным механизмом используются для работы с толстыми материалами. Ножи в них устанавливают на штатив. При работе он опускается, играя роль рычага.
Агрегаты из стали подходят для профессиональной высокоточной работы с материалами повышенной прочности.
Для лент из металла
Ножницы для лент из металла обладают простой конструкцией и небольшими размерами. Компактные габариты позволяют их использовать одной или двумя руками. Назначение инструмента — резка пластин, прутов, кабелей. Такие модели нашли применение на стройке, в слесарных мастерских, дома.
Специализированные
Специализированные модели используются в узконаправленных задачах. Они отличаются по габаритам, форме ножей, принципу работы. Основное предназначение — обработка краев пластин, обрезка проволоки, раскрой толстого металла.
Рейтинг портновских ножниц
При составлении топа редакция ВыборЭксперта рассматривала только проверенных и надежных производителей. Определить критерии отбора номинантов помогли консультации нескольких мастеров портного дела с опытом работы свыше 15 лет. Список включил следующие пункты:
- Материалы корпуса, рукоятки;
- Конструктивные особенности;
- Острота заточки режущих полотен;
- Размеры, вес;
- Плавность хода;
- Защитное покрытие от скольжения, истирания, коррозии.
Итогом сравнительного анализа стал топ лист из 6 позиций. Тщательный мониторинг отзывов покупателей и пользователей определил преимущества и недостатки всех номинантов.
Разновидности высечных ножниц
В зависимости от типа используемых колебательных движений электроножницы могут подразделяться на:
- электроножницы с нижним резом – осуществляют удары при движениях пуансона вверх. При этом на матрицу оказывается воздействие по типу сжимающей нагрузки, поэтому она дополнительно оснащается так называемой маятниковой опорой для возможности обеспечения хорошей проходимости по кривым. В таких электроножницах устанавливается пуансон округлой формы. Недостатками инструментами считают недостаточную устойчивость пуансона под нагрузкой по сравнению с ножницами с верхней формой резьбы;
- ножницы с верхним выполнением реза – производят пробивающие удары при движении пуансона вниз. Преимущество такого инструмента: образующиеся во время работы высечки выбрасываются вниз и не загромождают поверхность обрабатываемой заготовки. Недостатками является полное поглощение ударной силы матрицей. При этом соединение между кожухом и самой матрицей подвергаются влиянию напряжения по типу растяжения, поэтому они должны иметь довольно высокий уровень прочности.
- насадка на дрель для резки металла – бюджетное приспособление для небольших работ. Идеально подойдёт для тех кто не хочет покупать высечные ножницы, а необходимость ровно и быстро отрезать металл появляется нечасто. Насадка универсальна и подходит для любой дрели.
Современные инновационные модели высечных ножниц для металлочерепицы оснащаются электродвигателями, ход которых достигает 7 мм, а длина матриц позволяет делать нарезку профилей даже сечением в виде трапеции.
Конструкция и порядок работы секторными ножницами
Резка кабеля, независимо от числа жил, должна выполняться с чистым срезом, линия разделения которого должна быть перпендикулярно оси кабеля. В идеале разрез должен быть выполнен за один заход. Только в этом случае исключаются заусенцы и сдвиги жил одной нитки относительно другой.
Опыт выполнения подобных операций привёл к заключению, что все упомянутые условия могут быть реализованы лишь при особой кинематике движения лезвий: они должны перемещаться не по прямой, а по дуге окружности. Тогда, регулируя величину зева таких ножниц, можно обеспечить ровный и качественный срез.
Работа с секторными кабельными ножницами выполняется в следующей последовательности:
- Определённый кусок кабеля фиксируется в подвижном секторном зажиме и прижимается к неподвижному ножу;
- Режущая головка подводится к зоне реза, для чего используется специальная телескопическая ручка;
- Качательными перемещениями зубчато-секторного механизма производится последовательный рез;
- После разделения кабеля секторный зажим отводится в своё первоначальное положение.
Таким образом, основными узлами секторных ножниц являются:
Неподвижная рукоятка, которая служит опорой для отрезаемого кабеля.
Подвижная рукоятка, которая кинематически связана с зубчато-храповым механизмом.
Подающей собачки, которая производит перемещение ножа на один зуб.
Сменного секторного зубчатого ножа, размещаемого в обойме.
Подставки (для крупных моделей инструмента).
При каждом перемещении рукоятки в контакт с кабелем вводится новый зуб, что обеспечивает качественный рез. Иногда возникает необходимость дополнительно сдавить кабель до срезания внешней оплётки. Тогда рукоятки плотно прижимают друг к другу, нажимают на курок фиксирующей собачки, после чего отводят подвижный нож в первоначальное положение.
Наличие многозвенного механизма реза позволяет при сравнительно небольших размерах устройства обеспечивать значительные разделяющие усилия. Например, у секторных ножниц для резки кабеля модели НС-2м они достигают 250 кН.
Где купить
Покупать инструмент следует у проверенных продавцов. Это специализированные маркеты и онлайн магазины, работающие давно. Они гарантируют качество продукции, в случае выявления брака произведут замену. Если производитель дает гарантию, технический паспорт и талоны на ремонт обязательно находятся в упаковке.
Можно послушать советы знакомых, приобрести на рынке немного дешевле. При этом большая вероятность получить приспособление, которое низкого качества и быстро сломается. Гарантии обслуживания и замены нет.
Ручные ножницы по металлу имеют широкое применение. Они используются не только любителями. Инструмент широко применяется профессионалами, частными мастерскими и даже на крупных предприятиях.
Классификация по типу привода
Виды ножниц по металлу делятся на категории по виду реза, назначению, особенностям конструкции. Специалисты выделяют ручные, гидравлические, дисковые и листовые инструменты.
Ручные ножницы
Работа ручных ножниц основана на физической силе. Ручные инструменты изготавливают путем ковки. Качество работы определяется длинной лезвий и прилагаемым усилием.
Ручные модели имеют небольшой вес и размеры
Рычажные отличаются наличием шарнирного крепления рукоятки и ножей. Оно обеспечивает дополнительное давление при резке. Основной недостаток такой модели — необходимость крепления к столу или верстаку.
Гидравлические изделия
Гидравлические модели применяются для раскроя стержней, профилей, арматуры. Их используют в случае демонтажа металлических конструкций, автомобилей, железнодорожных составов.
Гидравлические модели оснащены гидроприводом, который дает дополнительное давление при резе
Отличаются мобильностью, высоким качеством реза, безопасностью работы и относительно небольшой массой устройства.
Дисковые ножницы
Дисковые инструменты часто называют роликовыми. Разрез в агрегате осуществляют роликовые ножи. Они надавливают на изделие, врезаясь в него.
Большинство моделей оснащены двумя роликами — верхним и нижним. Лезвия могут быть параллельными, наклонными или с одним наклоном. Дисковые инструменты отличаются быстротой работы, чистым краем, доступной стоимостью.
Листовые ножницы
Листовые ножницы оснащены двумя режущими ножами. Первый крепится на зафиксированной опоре, второй — подвижный. Он располагается перпендикулярно первому. Между ножами имеется регулируемый зазор, которые позволяет подгонять нож под разные детали.
Ножницы отличаются высокой прочностью и доступностью. Подходят для работы на производстве.
